Vai trò của Bộ mã hóa (Encoder) trong Servo: “Mắt thần” điều khiển chính xác trong Sản xuất Công nghiệp

Động cơ Servo đóng vai trò là công nghệ truyền động nền tảng hình thành nên tự động hóa chính xác cao trong Sản xuất công nghiệp hiện đại, khác biệt rõ rệt so với các động cơ thông thường nhờ vào cơ chế Hệ thống điều khiển vòng kín độc đáo. Cơ chế điều khiển vòng kín này đảm bảo đầu ra thực tế (vị trí, tốc độ, mô-men xoắn) luôn khớp với lệnh đặt, yêu cầu một Cảm biến hồi tiếp đáng tin cậy để đo lường trạng thái trục quay.

Bộ mã hóa (Encoder) thực hiện chức năng này, hoạt động như “mắt thần” cung cấp dữ liệu phản hồi thời gian thực với độ phân giải cực cao, quyết định khả năng định vị chính xác và độ lặp lại tuyệt đối của toàn bộ hệ thống. Bài viết này hướng đến việc phân tích cặn kẽ vai trò của Bộ mã hóa trong Servo, tập trung vào nguyên lý cấu tạo, cơ chế tạo tín hiệu phản hồi, và sự ảnh hưởng đa chiều của chúng lên Hệ thống điều khiển vòng kín.

1. Nguyên lý Hoạt động của Bộ mã hóa: Phản hồi Chính xác

Bộ mã hóa hoạt động dựa trên nguyên lý quang học hoặc từ tính, chuyển đổi chuyển động cơ học liên tục của trục động cơ thành chuỗi xung điện tử rời rạc có thể đọc được bởi bộ điều khiển (Driver). Khả năng chuyển đổi này tạo điều kiện cho hệ thống Servo thực hiện việc theo dõi vị trí và tốc độ chính xác đến từng phần nhỏ của một vòng quay.

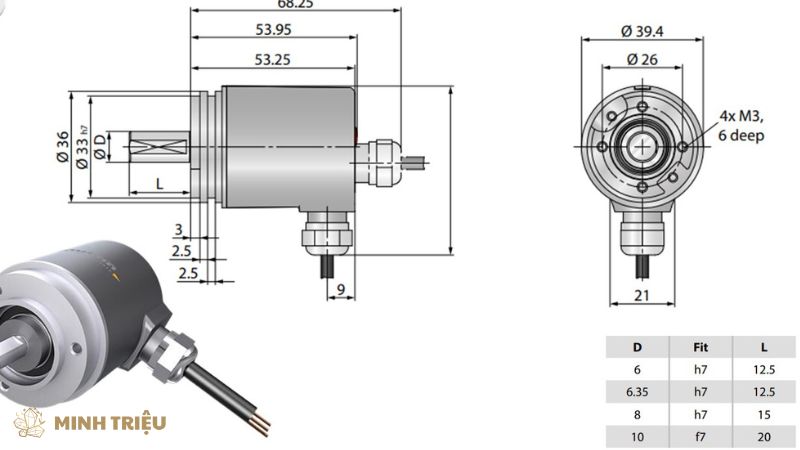

1.1. Cấu tạo cơ bản của Bộ mã hóa (Encoder Structure)

Cấu tạo cơ bản của Encoder bao gồm ba thành phần cốt lõi phối hợp với nhau để tạo ra tín hiệu phản hồi chất lượng cao.

• Đĩa Mã hóa (Code Disc/Ruler) đóng vai trò là thành phần cơ học chính, thường được chế tạo từ thủy tinh hoặc kim loại mỏng chứa các rãnh hoặc các vùng từ hóa được chia đều. Số lượng rãnh trên đĩa quyết định Độ phân giải Encoder – là số lượng xung mà Encoder tạo ra trong một vòng quay.
• Nguồn sáng và Bộ thu (Light Source and Photodetector) là cơ chế phát hiện sự chuyển động. Nguồn sáng (thường là LED) chiếu qua các rãnh trên đĩa mã hóa, trong khi cảm biến quang điện nhận các xung ánh sáng/bóng tối. Sự thay đổi giữa ánh sáng và bóng tối được chuyển hóa thành tín hiệu điện áp cao/thấp.
• Mạch Xử lý Tín hiệu (Signal Processing Circuit) thực hiện chức năng tăng cường và chuẩn hóa các tín hiệu điện áp thô. Mạch này thường sử dụng bộ tạo xung vuông (Schmitt Trigger) để tạo ra tín hiệu đầu ra rõ ràng và mạnh mẽ, giảm thiểu ảnh hưởng của nhiễu.

1.2. Phân loại và Cơ chế tạo tín hiệu phản hồi

Phân loại Bộ mã hóa được thực hiện dựa trên cách chúng tạo ra thông tin vị trí, phân biệt thành hai loại chính phục vụ các mục tiêu kiểm soát khác nhau trong Động cơ Servo.

Encoder Tăng dần (Incremental Encoder)

Encoder Tăng dần cung cấp thông tin về sự thay đổi vị trí và tốc độ chứ không phải vị trí tuyệt đối của trục.

• Tín hiệu Pha cầu phương (Quadrature Phasing) là cơ chế then chốt của loại Encoder này. Encoder Tăng dầntạo ra hai kênh xung, gọi là Pha A và Pha B, có sự khác biệt pha điện.
• Xác định Hướng quay được thực hiện bằng cách so sánh pha của A và B: nếu A dẫn trước B, trục quay theo chiều thuận; nếu B dẫn trước A, trục quay theo chiều ngược lại.
• Tín hiệu Xung Z (Index Pulse) là xung thứ ba (đôi khi gọi là I), chỉ xuất hiện một lần duy nhất trong mỗi vòng quay, được sử dụng để thiết lập điểm tham chiếu (Home Position). Encoder Tăng dần yêu cầu quá trình “Home” khi khởi động để xác định vị trí ban đầu.

Encoder Tuyệt đối (Absolute Encoder)

Encoder Tuyệt đối cung cấp một mã vị trí kỹ thuật số duy nhất cho từng góc quay của trục, đảm bảo vị trí không bị mất ngay cả khi nguồn điện bị ngắt.

• Đĩa mã hóa bao gồm nhiều rãnh đồng tâm, mỗi rãnh đại diện cho một bit dữ liệu. Sự kết hợp của các rãnh này tạo ra một mã nhị phân hoặc Mã Gray riêng biệt xác định vị trí tuyệt đối.
• Mã Gray được sử dụng phổ biến để giảm thiểu lỗi đọc tín hiệu. Mã Gray đảm bảo chỉ có một bit thay đổi giữa các vị trí liền kề, tránh lỗi lớn khi chuyển đổi.
• Ưu điểm vượt trội là loại Encoder này không cần quy trình “Home” sau khi khởi động lại, cực kỳ cần thiết cho các ứng dụng đòi hỏi độ tin cậy và thời gian đáp ứng nhanh trong Sản xuất công nghiệp.

1.3. Các thông số kỹ thuật then chốt của Encoder

Các thông số kỹ thuật quyết định hiệu năng và khả năng ứng dụng của Bộ mã hóa trong Động cơ Servo, cần được tính toán cẩn thận khi thiết kế hệ thống.

• Độ phân giải (Resolution): Là số xung/vòng (PPR – Pulses Per Revolution) hoặc số bit (đối với Encoder Tuyệt đối) mà cảm biến cung cấp. Độ phân giải Encoder cao hơn cho phép Điều khiển vị trí chính xác hơn và cải thiện độ mịn của chuyển động. Servo công nghiệp hiện đại thường sử dụng Encoder có độ phân giải 16-bit đến 23-bit (tương đương 65.536 đến 8.388.608 xung/vòng).
• Độ chính xác (Accuracy): Đại diện cho mức độ sai lệch tối đa giữa vị trí thực tế và vị trí được báo cáo. Độ chính xác cần phải tương xứng với Độ phân giải Encoder để đảm bảo dữ liệu phản hồi có ý nghĩa.
• Tần số đáp ứng tối đa (Maximum Frequency Response): Là tốc độ tối đa mà Encoder có thể tạo ra xung mà không gây ra lỗi. Tần số này quyết định tốc độ quay tối đa mà Động cơ Servo có thể đạt được trong khi vẫn duy trì Hệ thống điều khiển vòng kín đáng tin cậy.

2. Vai trò Đa chiều của Bộ mã hóa trong Hệ thống Servo Vòng kín

Bộ mã hóa thực hiện nhiều chức năng quan trọng vượt xa việc chỉ đo lường vị trí đơn thuần, đóng vai trò không thể thiếu trong cấu trúc lồng nhau của Hệ thống điều khiển vòng kín Servo.

2.1. Phản hồi Vị trí (Position Feedback) – Vòng điều khiển ngoài

Phản hồi Vị trí là vai trò cơ bản và rõ ràng nhất của Bộ mã hóa, cung cấp dữ liệu Encoder cho Vòng Vị trí (Outer Loop) của bộ điều khiển.

• Bộ mã hóa cung cấp dữ liệu vị trí thời gian thực cho Driver. Dữ liệu này được so sánh với lệnh đặt vị trí để tính toán Sai số vị trí.
• Bộ điều khiển PID tiếp nhận sai số này và tính toán lệnh điều chỉnh cần thiết, thường là lệnh tốc độ mới được gửi đến Vòng Tốc độ (Middle Loop).
• Độ phân giải Encoder quyết định giới hạn dưới của Điều khiển vị trí chính xác. Với Độ phân giải Encoder càng cao, sai số vị trí càng nhỏ, dẫn đến khả năng định vị chính xác cao hơn, cần thiết cho các ứng dụng gia công siêu mịn.

2.2. Phản hồi Tốc độ (Velocity Feedback) – Vòng điều khiển giữa

Phản hồi Tốc độ là vai trò then chốt cần thiết để ổn định Vòng Tốc độ, được suy luận từ tín hiệu vị trí của Bộ mã hóa.

• Tốc độ thực tế được suy luận bằng cách đo lường tốc độ thay đổi của vị trí trong một khoảng thời gian cố định. Phương pháp này hiệu quả hơn và linh hoạt hơn so với việc sử dụng máy phát tốc (Tachometer) truyền thống.
• Tín hiệu tốc độ được so sánh với lệnh tốc độ nhận được từ Vòng Vị trí, tạo ra Sai số tốc độ.
• Vòng Tốc độ sử dụng Bộ điều khiển PID để tính toán lệnh mô-men xoắn (tức là lệnh dòng điện được gửi đến Vòng Dòng điện (Inner Loop). Vòng này đảm bảo động cơ duy trì tốc độ ổn định, loại bỏ dao động gây ra bởi tải trọng thay đổi.

2.3. Đảo chiều Điện tử (Electronic Commutation) – Vòng điều khiển trong

Đảo chiều Điện tử (Commutation) là vai trò độc nhất và bắt buộc của Bộ mã hóa trong Động cơ Servo AC (hoặc BLDC Servo), giúp Driver duy trì hiệu suất mô-men xoắn tối đa.

• Yêu cầu cơ bản là Driver phải biết chính xác góc quay của nam châm vĩnh cửu trên Rotor so với các cuộn dây Stator. Thông tin này cần thiết để xác định cuộn dây nào cần được cấp dòng điện và theo hướng nào để tạo ra lực đẩy/hút tối ưu.
• Bộ mã hóa Tuyệt đối đặc biệt quan trọng để cung cấp góc quay tuyệt đối ban đầu cho quá trình Đảo chiều Điện tử. Trong quá trình vận hành, tín hiệu vị trí liên tục được sử dụng trong thuật toán Điều khiển Vector (FOC).
• Nguyên tắc FOC đảm bảo rằng vector từ trường Stator luôn vuông góc với vector từ thông Rotor, giúp Động cơ Servo đạt được mô-men xoắn cực đại với dòng điện tối thiểu, tối ưu hóa hiệu suất năng lượng trong Sản xuất công nghiệp.

2.4. Cải thiện độ cứng (Stiffness) và độ đáp ứng (Responsiveness)

Bộ mã hóa góp phần trực tiếp vào việc cải thiện độ cứng và độ đáp ứng của toàn bộ hệ thống cơ điện tử.

• Đáp ứng nhanh: Bộ mã hóa cung cấp phản hồi thời gian thực với độ trễ cực thấp. Dữ liệu chính xác này cho phép Bộ điều khiển PID phản ứng tức thì với các nhiễu loạn bên ngoài (ví dụ: thay đổi tải trọng).
• Độ cứng (Stiffness): Là khả năng của Động cơ Servo duy trì vị trí của nó khi có một lực cản bên ngoài tác động. Độ phân giải Encoder cao cho phép Driver phát hiện những sai lệch vị trí nhỏ nhất, dẫn đến phản ứng điều chỉnh dòng điện mạnh mẽ, duy trì độ cứng vững của trục.

Bảng 1: Phân loại và Ứng dụng của Bộ mã hóa trong Động cơ Servo

Loại Encoder	Đặc điểm chính	Ưu điểm cốt lõi	Ứng dụng điển hình trong Sản xuất Công nghiệp
Encoder Tăng dần (Incremental)	Cung cấp xung A/B và xung Z; đo sự thay đổi vị trí.	Độ phân giải cao; Chi phí thấp hơn; Tốc độ đáp ứng nhanh.	Điều khiển tốc độ và mô-men xoắn; Các trục cần tham chiếu (Home) khi khởi động.
Encoder Tuyệt đối (Absolute)	Cung cấp mã vị trí duy nhất (Mã Gray); không mất vị trí khi mất điện.	Độ tin cậy cao; Không cần tham chiếu (Homing); Điều khiển vị trí chính xác.	Robot công nghiệp đa trục; Máy CNC; Thiết bị y tế đòi hỏi độ an toàn cao.
Resolver (Bộ phân giải)	Nguyên lý cảm ứng điện từ; Tín hiệu Analog.	Độ bền cơ học cực cao; Chịu được nhiệt độ, rung động và nhiễu điện từ.	Môi trường khắc nghiệt (hàng không vũ trụ, máy công cụ nặng, lò hơi).

3. Tác động của Encoder đến Hiệu suất Sản xuất Công nghiệp

Bộ mã hóa không chỉ là thành phần đo lường mà còn là nhân tố quyết định giới hạn hiệu suất mà Động cơ Servo có thể đạt được trong môi trường Sản xuất công nghiệp cạnh tranh.

3.1. Độ chính xác và Độ lặp lại (Repeatability)

Bộ mã hóa là yếu tố cơ bản thiết lập giới hạn về Độ chính xác và Độ lặp lại của một hệ thống cơ khí, ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng.

• Độ phân giải Encoder cao cho phép hệ thống Servo thực hiện các bước di chuyển cực nhỏ, đảm bảo sự đồng bộ chuyển động (ví dụ: giữa nhiều trục) đạt được mức độ hoàn hảo.
• Độ lặp lại là khả năng của hệ thống quay lại cùng một vị trí đã đặt nhiều lần. Bộ mã hóa cung cấp dữ liệu đáng tin cậy giúp Driver xử lý nhiễu động và ma sát, đảm bảo tính ổn định và lặp lại chính xác hàng triệu chu kỳ.
• Ứng dụng trong Micro-positioning: Trong các ngành công nghiệp bán dẫn hoặc sản xuất màn hình phẳng, Điều khiển vị trí chính xáccần độ phân giải lên đến nano mét. Các Encoder có độ phân giải 23-bit được sử dụngđể đảm bảo yêu cầu này được đáp ứng tuyệt đối.

3.2. Khả năng Chống nhiễu và Độ bền môi trường

Khả năng Chống nhiễu và Độ bền là những yếu tố đảm bảoBộ mã hóaduy trì độ tin cậy trong các điều kiện khắc nghiệt của Sản xuất công nghiệp.

• Môi trường khắc nghiệt đòi hỏi Encoder phải có khả năng chống chịu bụi bẩn, dầu mỡ, rung động và nhiệt độ cao. Encoder Từ tính (Magnetic Encoder) thường được ưu tiên hơn Encoder Quang học vì chúng ít nhạy cảm với bụi bẩn gây ra bởi quá trình gia công.
• Tín hiệu truyền dẫn cần phải được bảo vệ khỏi nhiễu điện từ (EMI) sinh ra từ các thiết bị điện tử công suất khác. Các loại Encoder truyền thông Bus (ví dụ: EtherCAT Encoder) sử dụng giao thức số giúp giảm thiểu lỗi truyền dẫn so với tín hiệu Analog.

3.3. Ứng dụng cụ thể trong các ngành

Bộ mã hóa cực kỳ cần thiết cho các ứng dụng Servo chuyên biệt, tối ưu hóa các quy trình Sản xuất công nghiệp phức tạp.

• Robot công nghiệp (Robotics): Encoder Tuyệt đối được gắn trên mỗi khớp quay của robot để xác định vị trí góc chính xác. Điều này cho phép robot khởi động lại ngay lập tức mà không cần quy trình tham chiếu mất thời gian sau khi mất điện.
• Máy CNC (Gia công chính xác): Độ phân giải Encoder cao đảm bảo Động cơ Servo thực hiện các đường cong và cắt gọt phức tạp (Contouring) với tốc độ cao mà vẫn duy trì độ mịn và chính xác bề mặt.
• Máy Đóng gói/In ấn: Encoder Tăng dần được sử dụng để đồng bộ hóa chuyển động tốc độ cao giữa các trục, đảm bảo vị trí cắt, dán nhãn hoặc in luôn chính xác tại mọi tốc độ vận hành.

Bảng 2: Ảnh hưởng của Encoder đến Hiệu suất Hệ thống Servo

Yếu tố Servo	Tác động của Encoder	Vai trò trong Vòng điều khiển
Độ ổn định hệ thống	Tín hiệu hồi tiếp liên tục giảm thiểu độ trễ, đảm bảo Hệ thống điều khiển vòng kín phản ứng kịp thời.	Giúp Vòng Tốc độ và Vòng Vị trí kiểm soát độ rung.
Mật độ mô-men xoắn	Cung cấp thông tin góc chính xác cần thiết cho Đảo chiều Điện tử, tối ưu hóa góc pha giữa từ trường Rotor và Stator.	Giúp Vòng Dòng điện tạo ra mô-men xoắn cực đại với dòng điện tối thiểu.
Thời gian dừng máy (Downtime)	Encoder Tuyệt đối loại bỏ nhu cầu “Home” sau khi mất điện, rút ngắn thời gian khởi động lại.	Giúp hệ thống nhanh chóng trở lại sản xuất sau sự cố.

4. Kết luận

Vai trò của Bộ mã hóatrong Servo là “trái tim” thu thập dữ liệu và là nhân tố quyết định khả năng Điều khiển vị trí chính xác của Động cơ Servo trong Sản xuất công nghiệp. Cơ chế Hệ thống điều khiển vòng kín phụ thuộc hoàn toàn vào dữ liệu phản hồi thời gian thực từ Cảm biến hồi tiếp này để thực hiện các nhiệm vụ quan trọng như Phản hồi Vị trí, Phản hồi Tốc độ, và Đảo chiều Điện tử (Commutation). Độ phân giải Encoder cao tạo điều kiện cho độ chính xác lặp lại vượt trội, đảm bảo chất lượng và hiệu suất của máy móc tự động.
