Động cơ Servo trong Ngành In ấn: Giải pháp Tối ưu hóa Tốc độ và Độ Chính xác

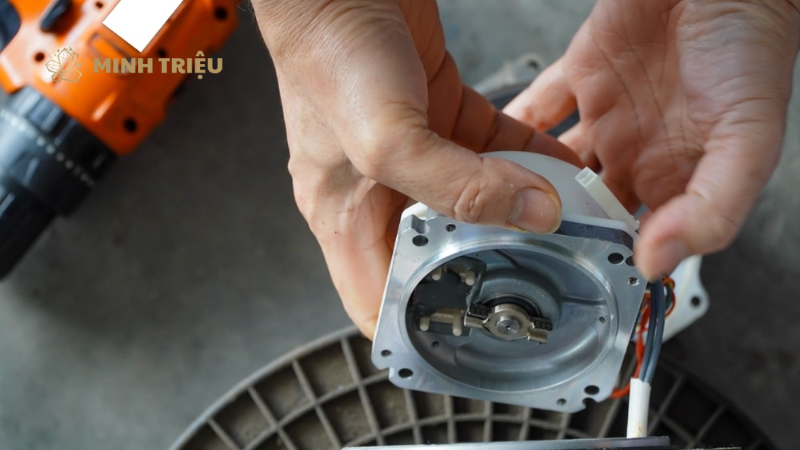

Động cơ servo được xem là nền tảng cốt lõi định hình sự chuyển đổi của sản xuất công nghiệp hiện đại, đặc biệt trong lĩnh vực đòi hỏi tính động học và độ chính xác cao như in ấn. Cơ chế hoạt động của servo bao gồm một động cơ, một thiết bị mã hóa (encoder) phản hồi vị trí, và một bộ điều khiển tinh vi; hệ thống này đảm bảo vị trí, tốc độ và mô-men xoắn đầu ra khớp tuyệt đối với lệnh đầu vào.
Trong môi trường sản xuất in ấn, nơi tốc độ vận hành máy lên đến hàng trăm mét mỗi phút và sai số đăng ký màu chỉ được phép ở mức micro-mét, động cơ servo thực hiện chức năng kiểm soát động lực một cách hoàn hảo. Sự kiểm soát vô song này tạo ra lợi thế cạnh tranh vượt trội cho các doanh nghiệp, đảm bảo chất lượng sản phẩm in cuối cùng đạt tiêu chuẩn quốc tế.
1. Tầm Quan trọng Cốt lõi của Động cơ Servo trong Hệ thống In
1.1. Tốc độ và Độ Chính xác Tuyệt đối (High Speed and High Precision)
Khả năng định vị cực kỳ tinh vi của động cơ servo giúp đảm bảo các lớp màu chồng lên nhau hoàn hảo, một yếu tố được gọi là đăng ký màu chính xác (color registration), đặc biệt quan trọng trong các quy trình in ống đồng và in flexo đa màu. Encoder độ phân giải cao gửi tín hiệu phản hồi liên tục về bộ điều khiển, cho phép hệ thống theo dõi và hiệu chỉnh vị trí trục in theo thời gian thực (real-time) với độ trễ gần như bằng không. Hơn nữa, động cơ servo thể hiện khả năng gia tốc và phản ứng nhanh (high dynamic response), đảm bảo trục in đạt tốc độ yêu cầu ngay lập tức và duy trì tốc độ đó một cách ổn định, giúp duy trì năng suất cao mà không hề làm giảm chất lượng hình ảnh in.
1.2. Kiểm soát Lực căng Vật liệu (Tension Control)
Ứng dụng của động cơ servo trong kiểm soát lực căng vật liệu trở nên vô cùng quan trọng trong các máy in cuộn (web-fed printing), bao gồm in bao bì, decal, và nhãn mác. Servo thực hiện nhiệm vụ duy trì lực căng ổn định trên cuộn giấy, film, hoặc các vật liệu in dễ biến dạng khác, ngăn ngừa hiệu quả hiện tượng nhăn, rách vật liệu, hoặc lệch hình ảnh do biến động lực căng không mong muốn. Bộ điều khiển servo tính toán mô-men xoắn cần thiết cho cuộn nhả và cuộn thu một cách liên tục, dựa trên đường kính cuộn đang thay đổi và tốc độ vận hành, tạo ra sự cân bằng động học tối ưu xuyên suốt quá trình in.
- Đường kính cuộn: Lực căng cần điều chỉnh khi đường kính cuộn thay đổi.
- Độ giãn dài vật liệu: Vật liệu nhạy cảm (như film PE) cần kiểm soát mô-men xoắn cực kỳ tinh tế.
- Gia tốc/Giảm tốc máy: Servo phải bù trừ động lực học trong các pha tăng/giảm tốc.
1.3. Đồng bộ hóa và Điều khiển Đa trục (Multi-Axis Synchronization)
Hệ thống in hiện đại yêu cầu hàng loạt các trục chuyển động (bao gồm trục in, trục kéo, trục sấy, và trục cắt) phải hoạt động đồng bộ tuyệt đối, và đây chính là lĩnh vực mà servo thể hiện ưu thế vượt trội. Hệ thống servo master-slave đảm bảo sự phối hợp nhịp nhàng giữa các đơn vị in riêng lẻ, giảm thiểu sự tích lũy sai số vị trí đến mức tối đa.
Bộ điều khiển trung tâm truyền tín hiệu điện tử (như mạng EtherCAT hoặc SERCOS) thay vì sử dụng các cơ cấu cơ khí như hộp số hay trục truyền động, cho phép thiết lập tỷ số truyền động linh hoạt và thay đổi cấu hình máy một cách nhanh chóng khi chuyển đổi công việc in. Tính năng này cải thiện đáng kể thời gian chuyển đổi, nâng cao hiệu quả sản xuất.
Bảng 1: So sánh Công nghệ Truyền động trong In ấn
| Đặc điểm | Động cơ Servo (Direct Drive) | Động cơ AC/DC truyền thống | Ưu điểm Servo |
|---|---|---|---|
| Độ Chính xác | Tuyệt đối (Micro-mét), nhờ Encoder độ phân giải cao. | Tương đối (Phụ thuộc vào hộp số và khớp nối). | Loại bỏ sai số cơ khí, đảm bảo đăng ký màu chính xác. |
| Phản ứng Động | Rất nhanh (phản hồi tức thời). | Chậm hơn, có độ trễ quán tính. | Tăng/giảm tốc đột ngột mà vẫn duy trì lực căng và vị trí. |
| Đồng bộ hóa | Xuất sắc (Liên kết điện tử Master-Slave). | Kém (Phụ thuộc vào dây đai/bánh răng). | Giảm thiểu lỗi tích lũy trên các đơn vị in đa màu. |
| Bảo trì | Thấp (Ít bộ phận cơ khí mài mòn). | Cao (Bảo trì hộp số, khớp nối thường xuyên). | Tiết kiệm chi phí và giảm thời gian dừng máy. |
2. Ứng dụng Cụ thể của Động cơ Servo trong Ngành In ấn
2.1. Máy In Ống đồng và Flexo
Động cơ servo đã thay thế hoàn toàn các hệ thống đăng ký màu cơ khí cũ trong các máy in ống đồng và flexo, cho phép điều chỉnh vị trí trục in theo thời gian thực thông qua hệ thống đăng ký màu điện tử (Electronic Color Register). Bộ điều khiển servo xử lý dữ liệu từ cảm biến quang học để phát hiện sự lệch pha màu một cách nhanh chóng, sau đó gửi lệnh hiệu chỉnh tức thì đến trục in tương ứng. Sự can thiệp liên tục này đảm bảo hình ảnh in trên các bề mặt phức tạp như bao bì màng mềm luôn giữ độ sắc nét tối đa. Ngoài ra, trong các máy in tích hợp, servo còn được sử dụng để điều khiển các đơn vị cắt bế và đục lỗ (die-cutting), đảm bảo dao cắt khớp chính xác với hình ảnh đã in, ngay cả khi máy đang vận hành ở tốc độ cao.
2.2. Máy Cắt và Xén Giấy Tự động
Máy cắt và xén giấy tự động sử dụng động cơ servo nhằm đạt được yêu cầu cắt độ chính xác cao cho các sản phẩm cuối cùng. Servo kiểm soát chuyển động của lưỡi cắt và bộ phận kẹp giấy với độ phân giải vi bước, đảm bảo kích thước thành phẩm chính xác tuyệt đối (thường là dung sai chỉ $\pm 0.1 \text{ mm}$), phù hợp cho các ấn phẩm cần tính đồng đều cao như sách, tạp chí, hoặc danh thiếp. Bên cạnh đó, servo cũng thực hiện nhiệm vụ định vị nhanh chóng các tấm in (printing plates) hoặc khuôn in trong các máy in offset, giảm thiểu thời gian chuẩn bị máy (setup time) một cách đáng kể. Điều này tối ưu hóa các đơn hàng in số lượng nhỏ (short-run jobs) vốn cần thay đổi tấm in thường xuyên.
2.3. Máy Dán Nhãn và Đóng gói (Post-Printing)
Trong giai đoạn gia công sau in, ứng dụng của động cơ servo chủ yếu tập trung vào các thiết bị dán nhãn tốc độ cao và hệ thống đóng gói tự động. Servo điều khiển đầu dán nhãn một cách cực kỳ chính xác, đảm bảo nhãn được đặt đúng vị trí (positioning) trên sản phẩm với tần suất làm việc nhanh gấp nhiều lần so với truyền động khí nén hoặc cơ khí cũ.
- Đầu Cấp liệu (Feeder Head): Servo kiểm soát tốc độ cấp giấy hoặc vật liệu một cách chính xác, ngăn chặn kẹt giấy (jamming).
- Cơ cấu Gấp, Xén (Folding and Trimming): Đảm bảo các nếp gấp và đường xén được căn chỉnh hoàn hảo.

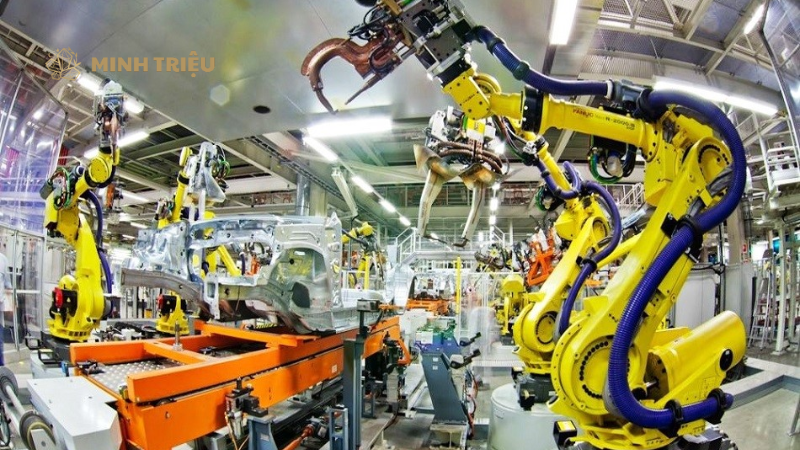

- Cánh tay Robot (Pick & Place): Sử dụng các cánh tay robot điều khiển bằng servo để xếp chồng và đóng gói thành phẩm in một cách tự động, tối đa hóa tốc độ throughput.
3. Lợi Ích Kinh tế và Kỹ thuật khi Áp dụng Động cơ Servo
3.1. Nâng cao Chất lượng In và Giảm Lỗi
Chất lượng sản phẩm in được nâng cao một cách rõ rệt nhờ vào khả năng kiểm soát tuyệt đối của công nghệ servo, dẫn đến giảm tỷ lệ phế phẩm xuống mức thấp nhất. Độ chính xác của servo đảm bảo sản phẩm đồng nhất về chất lượng từ cuộn đầu tiên đến cuộn cuối cùng, loại bỏ các lỗi in thường gặp như lệch màu (misregistration), hình ảnh bị kéo dãn (stretching), hoặc bóng chữ (ghosting). Bởi vì số lượng vật liệu lãng phí (waste material) giảm đáng kể, các doanh nghiệp tiết kiệm được chi phí nguyên vật liệu cao cấp, góp phần vào hiệu suất vận hành bền vững hơn.
Bảng 2: Ảnh hưởng của Servo đến Chất lượng Sản phẩm In
| Yếu tố Chất lượng | Nguyên nhân Lỗi (Máy cũ) | Vai trò Động cơ Servo | Kết quả Đạt được |
|---|---|---|---|
| Đăng ký Màu | Sai số do mài mòn bánh răng, độ trễ cơ khí. | Phản hồi vị trí tốc độ cao, điều chỉnh điện tử. | Độ chính xác $< 0.05 \text{ mm}$, hoàn hảo. |
| Méo Hình ảnh | Lực căng không ổn định, trượt cuộn. | Kiểm soát lực căng vòng kín (closed-loop). | Hình ảnh sắc nét, không bị biến dạng trên mọi vật liệu. |
| Đồng nhất Sản phẩm | Biến động tốc độ và mô-men xoắn. | Đồng bộ hóa tốc độ đa trục tuyệt đối. | Chất lượng ổn định 100% trong suốt quá trình chạy. |
3.2. Tối ưu hóa Năng suất và Chi phí Vận hành
Năng suất sản xuất được tối ưu hóa nhờ khả năng hoạt động ổn định của hệ thống servo ở tốc độ sản xuất rất cao và giảm thiểu thời gian chết. Động cơ servo hiện đại sử dụng công nghệ thỏi nam châm vĩnh cửu (permanent magnet technology), cung cấp mô-men xoắn cao trong một kích thước nhỏ gọn và đạt hiệu suất năng lượng cao hơn đáng kể so với các hệ thống truyền động cũ.
Điều này giảm thiểu chi phí tiêu thụ điện năng cho mỗi đơn vị sản phẩm. Hơn nữa, với ít bộ phận cơ khí mài mòn (như hộp số và khớp nối), độ bền của hệ thống được nâng cao, và khả năng chẩn đoán lỗi của bộ điều khiển giúp xác định và khắc phục sự cố nhanh chóng, giảm thời gian dừng máy ngoài kế hoạch.
- Chi phí Năng lượng: Servo tiết kiệm điện năng nhờ hiệu suất chuyển đổi cao.
- Chi phí Bảo trì: Giảm nhu cầu bảo trì định kỳ do thiết kế không chổi than (brushless design).
- Tối ưu Hàng tồn kho (WIP): Giảm tỷ lệ phế phẩm dẫn đến tối ưu hóa việc quản lý vật tư.
4. Kết luận
Động cơ servo giữ vai trò là công nghệ không thể thiếu và chiến lược trong việc định hình tương lai của ngành in ấn toàn cầu, cung cấp giải pháp toàn diện cho các yêu cầu phức tạp về tốc độ, độ chính xác, và khả năng đồng bộ hóa. Các ứng dụng trong ngành in ấn của servo bao trùm mọi khía cạnh, từ việc đảm bảo đăng ký màu chính xác trên máy in flexo tốc độ cao đến kiểm soát lực căng vật liệu in nhãn, tạo ra sự khác biệt rõ rệt về chất lượng và hiệu suất.
Việc đầu tư vào công nghệ động cơ servo là một bước đi chiến lược quan trọng để các doanh nghiệp in ấn nâng cao khả năng cạnh tranh, đáp ứng nhu cầu thị trường ngày càng cao về chất lượng và tốc độ. Các nhà sản xuất nên xem xét việc chuyển đổi từ truyền động cơ khí sang hệ thống truyền động điện tử dựa trên servo để khai thác triệt để tiềm năng tối ưu hóa năng suất và giảm chi phí vận hành. Hãy liên hệ với các chuyên gia tự động hóa để khám phá các giải pháp động cơ servo được thiết kế riêng cho dây chuyền sản xuất của bạn.
