Hướng Dẫn Chuyên Sâu: Phương Pháp Tính Toán Tải Trọng và Mô-men Xoắn Chuẩn Xác Cho Động Cơ Servo Công Nghiệp

Trong lĩnh vực tự động hóa sản xuất công nghiệp, việc xác định chính xác kích cỡ và khả năng của động cơ servo là bước đầu tiên và quan trọng nhất để đảm bảo hiệu suất vận hành. Quy trình tính toán tải trọng và mô-men xoắn không chỉ là một yêu cầu kỹ thuật mà còn là yếu tố quyết định đến độ tin cậy, tuổi thọ và hiệu quả năng lượng của toàn bộ hệ thống truyền động. Nếu không có sự tính toán tải trọng và mô-men xoắn chi tiết, rủi ro về rung động, quá nhiệt và dừng máy ngoài kế hoạch sẽ tăng lên đáng kể.

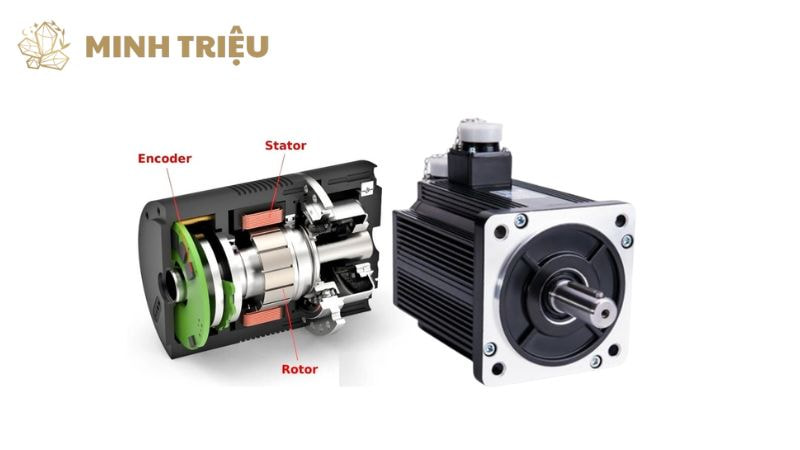

1. Hiểu Rõ Các Khái Niệm Cốt Lõi Về Tải Trọng

Trước khi đi sâu vào công thức, cần phải hiểu rõ ba thành phần tải trọng cơ bản mà động cơ servo phải vượt qua: Tải Quán tính, Tải Ma sát, và Tải Trọng lực. Sự kết hợp của chúng xác định Mô-men xoắn tổng yêu cầu. Sự thấu hiểu này là nền tảng cho mọi quy trình tính toán tải trọng và mô-men xoắn thành công.

1.1. Tải Trọng (Load) Là Gì?

Tải trọng, về mặt vật lý, là tổng hợp của các lực và mô-men xoắn phản hồi mà cơ cấu truyền động phải tác dụng để di chuyển hoặc giữ vật thể ở một vị trí cụ thể. Nó bao gồm khối lượng của vật được di chuyển, khối lượng của các thành phần cơ khí (như vít me bi, khớp nối, puli) và các lực cản bên ngoài. Tải trọng này đòi hỏi phải có sự tính toán tải trọng và mô-men xoắn cẩn thận để tránh việc lựa chọn động cơ servo không phù hợp.

Tầm quan trọng của khối lượng và hình dạng vật lý đối với tính toán tải trọng và mô-men xoắn nằm ở việc chuyển đổi chuyển động tuyến tính (ví dụ: bàn trượt) thành chuyển động quay (trục motor). Mọi khối lượng tuyến tính (đơn vị kg) đều phải được quy đổi về một giá trị Quán tính tải tương đương (đơn vị kg-m²) tại trục motor. Khối lượng ảnh hưởng trực tiếp đến Mô-men xoắn gia tốc cần thiết, trong khi hình dạng ảnh hưởng đến cách tính Quán tính.

1.2. Phân Tích Các Loại Tải Cơ Bản

Để thực hiện tính toán tải trọng và mô-men xoắn một cách chính xác, chúng ta cần xem xét từng loại tải riêng biệt, đây là bước chi tiết hóa các yêu cầu của động cơ servo:

Tải Quán Tính (Inertia Load – J)

Quán tính (J) là thước đo khả năng chống lại sự thay đổi trạng thái chuyển động. Động cơ servo phải cung cấp Mô-men xoắn đỉnh để tăng tốc hoặc giảm tốc khối lượng này. Quán tính được tính toán dựa trên khối lượng (M) và khoảng cách từ khối lượng đến trục quay (R).

Công thức tính quán tính cơ bản:

• Đối với vật thể quay (Trụ đặc): J = (1/2) * M * R² (trong đó M là khối lượng, R là bán kính).
• Đối với chuyển động tuyến tính (Quy đổi về trục quay): J_linear = M * (P / (2 * pi))² (trong đó M là khối lượng tuyến tính, P là bước vít me (pitch) hoặc chu vi puli). Đây là công thức nền tảng trong tính toán tải trọng và mô-men xoắn cho các hệ thống bàn trượt và máy CNC.

Quán tính Tải Tổng (J_load): J_load = J_object + J_coupling + J_gearbox_output + J_pulley + J_vít_me.

• Việc tính toán tải trọng và mô-men xoắn phải luôn bao gồm cả quán tính của các thành phần cơ khí (khớp nối, trục vít me, v.v.), vì chúng thường chiếm một phần đáng kể trong tổng Quán tính tải, đặc biệt là trong các hệ thống có trục dài hoặc khớp nối lớn. Nếu bỏ qua quán tính của các chi tiết này, kết quả tính toán tải trọng và mô-men xoắn sẽ dẫn đến việc chọn động cơ servo bị thiếu công suất.

Tải Ma Sát (Friction Load – F_friction)

Ma sát là lực cản trở chuyển động và phải được khắc phục liên tục khi motor hoạt động. Lực ma sát được sinh ra từ các bộ phận cơ khí tiếp xúc như ray trượt, vòng bi, và phớt làm kín. Lực này đóng góp vào cả Mô-men xoắn đỉnh và Mô-men xoắn liên tục.

• Ma sát Tĩnh (Static Friction – F_static): Lực cần thiết để bắt đầu chuyển động (breakaway force). Mô-men xoắn cần để thắng ma sát tĩnh là một phần của Mô-men xoắn đỉnh yêu cầu, thường xuất hiện ở thời điểm t=0.
• Ma sát Động (Kinetic/Viscous Friction – F_kinetic): Lực ma sát xuất hiện khi vật đã chuyển động, thường là hằng số hoặc tỷ lệ thuận với tốc độ.

Trong quá trình tính toán tải trọng và mô-men xoắn, ma sát động được quy đổi thành Mô-men xoắn liên tục T_friction cần thiết: T_friction = (F_kinetic * P) / (2 * pi * hiệu suất) (trong đó P là bước vít me hoặc chu vi, hiệu suất là hiệu suất cơ học của hệ thống truyền động).

Tải Trọng Lực (Gravitational Load – F_gravity)

Tải trọng lực chỉ xuất hiện khi có chuyển động thẳng đứng (Vertical Load) hoặc chuyển động trên mặt phẳng nghiêng. Lực này cần được khắc phục liên tục để nâng tải lên hoặc được kiểm soát để hạ tải xuống. Lực này là yếu tố chủ đạo tạo nên Mô-men xoắn liên tục trong các ứng dụng như Z-axis của máy CNC hoặc thang máy công nghiệp.

• Công thức: F_gravity = M * g * sin(theta) (trong đó M là khối lượng, g là gia tốc trọng trường, theta là góc nghiêng so với mặt phẳng ngang).
• Mô-men xoắn Trọng lực: T_gravity = (F_gravity * P) / (2 * pi * hiệu suất)
• Tải trọng lực này đóng góp trực tiếp vào Mô-men xoắn liên tục (T_rms), đặc biệt trong các ứng dụng có chu kỳ nhiệm vụ cao (Duty Cycle). Đối với các trục đứng, T_gravity có thể là thành phần lớn nhất của T_rms.

2. Tính Toán Mô-men Xoắn Yêu Cầu (Torque Requirements)

Bước tiếp theo trong quy trình tính toán tải trọng và mô-men xoắn là kết hợp các thành phần tải trọng trên để xác định hai thông số mô-men xoắn cốt lõi: Mô-men xoắn đỉnh và Mô-men xoắn liên tục (RMS).

2.1. Mô-men Xoắn Đỉnh (Peak Torque – T_peak)

Mô-men xoắn đỉnh là Mô-men xoắn lớn nhất mà động cơ servo phải tạo ra trong bất kỳ thời điểm nào của chu kỳ hoạt động, thường là trong pha tăng tốc hoặc khi khắc phục ma sát tĩnh. Đây là yêu cầu về khả năng chịu quá tải tức thời của motor.

Công thức Tính Mô-men Xoắn Gia Tốc (T_acc)

Mô-men xoắn gia tốc (T_acc) là thành phần chính của T_peak và được tính dựa trên tổng quán tính và gia tốc góc (alpha).

T_acc = (J_load + J_motor) * alpha

Trong đó, gia tốc góc alpha (đơn vị radian/s²) được tính từ tốc độ tối đa N_max (đơn vị vòng/phút – RPM) và thời gian tăng tốc t_acc (đơn vị giây – s):

alpha = (N_max * 2 * pi / 60) / t_acc

Tính Mô-men Xoắn Đỉnh Tổng

Mô-men xoắn đỉnh (T_peak) được xác định bằng cách cộng Mô-men xoắn gia tốc với các thành phần tải không thay đổi (ma sát động và trọng lực):

T_peak = T_acc + T_friction + T_gravity

Tiêu chí Lựa Chọn Motor (Ngắn Hạn)

Motor được chọn phải có khả năng tạo ra T_motor, peak > T_peak_required. Theo tiêu chuẩn kỹ thuật, các nhà sản xuất thường khuyến nghị phải có một biên độ an toàn, và T_motor, peak thường nên lớn hơn T_peak yêu cầu ít nhất 10-20% để bù trừ cho các yếu tố không chắc chắn của cơ khí. Nếu motor không đủ Mô-men xoắn đỉnh, nó sẽ bị lỗi (fault) hoặc không thể đạt được hồ sơ chuyển động mong muốn.

2.2. Mô-men Xoắn Liên Tục (Continuous/RMS Torque – T_rms)

Mô-men xoắn liên tục (Root Mean Square Torque – T_rms) là giá trị Mô-men xoắn trung bình hiệu dụng mà động cơ servo phải duy trì trong suốt chu kỳ nhiệm vụ. Nó phản ánh năng lượng nhiệt trung bình sinh ra trong motor. Việc tính toán T_rms là rất quan trọng vì nó quyết định việc motor có bị quá nhiệt hay không trong quá trình vận hành lâu dài.

Phân tích Chu Kỳ Nhiệm Vụ (Duty Cycle)

Một chu kỳ nhiệm vụ điển hình (chu kỳ thời gian t_cyc) được chia thành nhiều pha (i), mỗi pha có một Mô-men xoắn riêng và một thời gian xác định:

1. Pha Tăng tốc (t_acc) – Mô-men xoắn T_acc
2. Pha Tốc độ không đổi (t_const) – Mô-men xoắn T_friction + T_gravity
3. Pha Giảm tốc (t_dec) – Mô-men xoắn T_dec (thường là lực hãm âm)
4. Pha Nghỉ (t_dwell) – Mô-men xoắn T_holding (có thể bằng 0 nếu không giữ tải).

Mô-men xoắn liên tục được tính toán tải trọng và mô-men xoắn bằng công thức RMS (Giá trị trung bình căn phương):

T_rms = Căn bậc hai của [ (T_acc² * t_acc + T_const² * t_const + T_dec² * t_dec + T_dwell² * t_dwell) / (t_acc + t_const + t_dec + t_dwell) ]

Đây là công thức cốt lõi để đảm bảo động cơ servo được chọn không bị hỏng do nhiệt.

Tiêu chí Lựa Chọn Motor (Dài Hạn)

Motor được chọn phải có Mô-men xoắn liên tục định mức T_motor, continuous lớn hơn T_rms yêu cầu của tải.

T_motor, continuous > T_rms

Việc chọn motor có T_rms nhỏ hơn yêu cầu sẽ dẫn đến quá nhiệt motor và tự động ngắt (trip) do bảo vệ nhiệt, làm gián đoạn sản xuất. Ngược lại, chọn motor có T_rms lớn hơn nhiều sẽ dẫn đến lãng phí chi phí.

2.3. Mô-men Xoắn Giữ (Holding Torque)

Mô-men xoắn giữ là Mô-men xoắn cần thiết để giữ tải ở vị trí dừng. Trong các trục đứng, Mô-men xoắn này thường được cung cấp bởi phanh điện từ tích hợp trong động cơ servo.

Yêu cầu: Mô-men xoắn giữ của phanh phải lớn hơn Mô-men xoắn do trọng lực và ma sát tĩnh để ngăn tải bị trôi khi motor không hoạt động hoặc khi mất điện. Điều này đặc biệt quan trọng cho các ứng dụng an toàn.

3. Phân Tích Hồ Sơ Chuyển Động (Motion Profile)

Hồ sơ chuyển động là biểu đồ thể hiện mối quan hệ giữa Vị trí, Tốc độ, và Gia tốc theo thời gian. Đây là cơ sở để xác định các giá trị t_acc, t_const, N_max, và alpha được sử dụng trong tính toán tải trọng và mô-men xoắn Mô-men xoắn.

3.1. Vai Trò Của Hồ Sơ Chuyển Động

Hồ sơ chuyển động chi tiết là bắt buộc để xác định chính xác năng lượng cần thiết cho mỗi pha. Hai loại hồ sơ phổ biến nhất quyết định cách động cơ servo hoạt động là:

• Hồ sơ Hình Thang (Trapezoidal Profile): Tăng tốc và giảm tốc tuyến tính (đột ngột). Được sử dụng cho các ứng dụng yêu cầu tốc độ cao và thời gian chu kỳ ngắn, nơi rung động là chấp nhận được.
• Hồ sơ Hình Chữ S (S-Curve Profile): Tăng tốc và giảm tốc được làm mềm ở điểm bắt đầu và kết thúc. Điều này làm tăng thời gian tăng tốc/giảm tốc nhưng giảm đột biến gia tốc (Jerk), từ đó giảm rung động cơ khí và bảo vệ hệ thống truyền động. S-Curve được ưu tiên trong các ứng dụng đòi hỏi độ chính xác cao và chuyển động mượt.

3.2. Tính Toán Gia Tốc Yêu Cầu

Gia tốc (alpha) là yếu tố trực tiếp tạo ra Mô-men xoắn đỉnh và được suy ra từ hồ sơ chuyển động và tổng quãng đường di chuyển (D).

Công thức Vận tốc tối đa (N_max):

• Đối với hồ sơ hình thang, nếu t_acc = t_dec và không có thời gian tốc độ không đổi (t_const = 0), thì N_max = (D * 60) / (t_cyc * pi * P) (cho hệ thống vít me, P là bước vít me).

Tính Mô-men xoắn trong các pha:

• Mô-men xoắn trong pha tăng tốc (T_acc): Là Mô-men xoắn dương, lớn nhất, xác định kích cỡ motor.
• Mô-men xoắn trong pha giảm tốc (T_dec): Thường là Mô-men xoắn âm (lực hãm tái tạo năng lượng). Motor và drive cần có khả năng xử lý năng lượng hãm này (thường thông qua điện trở xả).
• Sự chính xác của việc tính toán tải trọng và mô-men xoắn phụ thuộc trực tiếp vào việc ước tính đúng thời gian và tốc độ của các pha này.

4. Yếu Tố Quyết Định Hiệu Suất: Tỷ Lệ Quán Tính (Inertia Ratio)

Sau khi đã hoàn thành tính toán tải trọng và mô-men xoắn về Mô-men xoắn và Tốc độ, bước tiếp theo là đánh giá khả năng điều khiển của motor đối với tải. Yếu tố này được thể hiện qua Tỷ lệ Quán tính (Inertia Ratio – IR). Tỷ lệ quán tính là một chỉ số cực kỳ quan trọng đối với kỹ sư tinh chỉnh (tuning) hệ thống động cơ servo.

4.1. Định Nghĩa và Công Thức

Tỷ lệ quán tính là mối quan hệ giữa quán tính của tải (đã được quy đổi về trục motor) và quán tính của bản thân motor.

IR = J_load (quy đổi) / J_motor

Tầm quan trọng của việc quy đổi quán tính: Nếu hệ thống sử dụng Gearbox (tỷ số truyền G), Quán tính tải quy đổi về trục motor giảm đi theo bình phương tỷ số truyền (G²).

J_load_quy_đổi = J_load / G²

Nếu tỷ số truyền là 10:1, quán tính tải quy đổi chỉ còn 1/100 so với quán tính tải thực tế. Điều này giải thích tại sao Gearbox lại là giải pháp tối ưu hóa Tỷ lệ Quán tính.

4.2. Ảnh Hưởng Đến Hiệu Suất Hệ Thống

Tỷ lệ quán tính ảnh hưởng trực tiếp đến khả năng tinh chỉnh (tuning) và độ cứng vững (Stiffness) của vòng điều khiển servo.

• Tỷ lệ lý tưởng (IR xấp xỉ 1:1): Động cơ servo có khả năng điều khiển tải hiệu quả nhất. Phản hồi nhanh, thời gian định vị (settling time) ngắn. Dễ dàng đạt được độ lợi vòng điều khiển (Loop Gain) cao.
• Tỷ lệ chấp nhận được (IR nhỏ hơn hoặc bằng 5:1): Phổ biến trong hầu hết các ứng dụng công nghiệp. Vẫn có thể đạt được hiệu suất tốt với bộ điều khiển hiện đại.
• Tỷ lệ cao (IR lớn hơn 10:1): Gây ra độ trễ (Lag) đáng kể giữa lệnh điều khiển và phản hồi thực tế của tải. Hệ thống rất khó khăn trong việc tinh chỉnh, dễ bị rung động, dao động và không thể đáp ứng nhanh các thay đổi vị trí. Điều này đòi hỏi kỹ sư phải giảm độ lợi vòng điều khiển, làm giảm độ cứng vững và độ chính xác của hệ thống. Các nhà sản xuất thường giới hạn IR ở mức tối đa 10:1 hoặc 20:1 tùy theo dòng motor và công nghệ điều khiển.

4.3. Giải Pháp Tối Ưu Tỷ Lệ Quán Tính

Khi tính toán tải trọng và mô-men xoắn cho thấy tỷ lệ quán tính quá cao, giải pháp bắt buộc là giảm tỷ lệ này:

• Sử dụng Bộ Giảm Tốc (Gearbox): Đây là giải pháp phổ biến nhất và hiệu quả về chi phí. Việc sử dụng hộp số giúp giảm đáng kể Quán tính tải quy đổi và đồng thời tăng Mô-men xoắn đầu ra.
• Chọn Motor Quán Tính Cao: Một số nhà sản xuất cung cấp các dòng động cơ servo được thiết kế đặc biệt với quán tính lớn hơn (High Inertia Motor) để phù hợp với các tải nặng, lớn. Motor quán tính cao có J_motor lớn, giúp giảm mẫu số của IR.
• Thiết kế lại Cơ khí: Giảm khối lượng của tải (sử dụng vật liệu nhẹ) hoặc tối ưu hóa đường kính puli/bánh răng để giảm quán tính quy đổi về trục motor.

5. Quy Trình Chọn Động Cơ Servo Hoàn Chỉnh Dựa Trên Tính Toán

Quy trình tính toán tải trọng và mô-men xoắn chuẩn phải được thực hiện theo sáu bước sau để đảm bảo chọn được động cơ servo tối ưu:

5.1. Bước 1: Tính toán Tải và Quán tính Tải (J_load)

Xác định khối lượng và hình học của tất cả các bộ phận chuyển động. Quy đổi tất cả quán tính tuyến tính và quán tính quay về trục motor (nếu có sử dụng Gearbox, phải quy đổi theo tỷ số truyền G).

5.2. Bước 2: Thiết lập Hồ sơ Chuyển động (N_max, t_acc, t_dec)

Xác định tốc độ vận hành tối đa (N_max) và thời gian tăng/giảm tốc (t_acc, t_dec) dựa trên yêu cầu về thời gian chu kỳ của máy.

5.3. Bước 3: Tính toán Mô-men Xoắn Đỉnh (T_peak)

Áp dụng công thức T_peak = T_acc + T_friction + T_gravity để tìm Mô-men xoắn lớn nhất cần thiết.

5.4. Bước 4: Tính toán Mô-men Xoắn Liên Tục (T_rms)

Áp dụng công thức RMS cho toàn bộ chu kỳ nhiệm vụ để tìm giá trị Mô-men xoắn liên tục trung bình hiệu dụng.

5.5. Bước 5: Lựa chọn Động Cơ Servo Sơ Bộ

Dựa trên kết quả tính toán tải trọng và mô-men xoắn:

• Chọn motor có T_motor, continuous > T_rms.
• Chọn motor có T_motor, peak > T_peak.
• Chọn motor có N_motor, max > N_max yêu cầu.

5.6. Bước 6: Kiểm tra Tỷ lệ Quán tính (IR)

Thực hiện kiểm tra IR = J_load / J_motor. Nếu IR vượt quá ngưỡng cho phép (thường 5:1 hoặc 10:1), quay lại Bước 5 để chọn motor quán tính cao hơn hoặc bổ sung Gearbox, sau đó lặp lại các bước tính toán tải trọng và mô-men xoắn Mô-men xoắn.

6. Công Cụ và Phần Mềm Hỗ Trợ Tính Toán (Sizing Tools)

Việc tính toán tải trọng và mô-men xoắn thủ công có thể phức tạp và dễ mắc lỗi. Vì lý do này, các công ty sản xuất lớn cung cấp các công cụ phần mềm chuyên dụng (Sizing Tools) để tự động hóa quy trình này.

Lợi ích của Phần mềm Sizing:

• Tăng tốc độ và Độ chính xác: Phần mềm tích hợp tất cả các công thức phức tạp, cơ sở dữ liệu motor, và các yếu tố hiệu suất cơ khí.
• Mô phỏng Chuyển động: Cho phép nhập các hồ sơ chuyển động phức tạp (như S-Curve) và mô phỏng phản ứng thực tế của động cơ servo đối với tải.
• Tối ưu hóa: Tự động đề xuất các motor và Gearbox tối ưu nhất dựa trên tiêu chí IR, Mô-men xoắn liên tục và chi phí.
• Phân tích Nhiệt: Cung cấp biểu đồ phân tích nhiệt độ dự kiến của motor khi vận hành liên tục, giảm rủi ro quá nhiệt.

Sử dụng các công cụ này không chỉ là một tiện ích mà còn là tiêu chuẩn công nghiệp để đảm bảo độ tin cậy của kết quả tính toán tải trọng và mô-men xoắn trước khi đặt mua và triển khai thiết bị.

7. Kết Luận

Tính toán tải trọng và mô-men xoắn chính xác là nền tảng không thể thiếu để thiết kế bất kỳ hệ thống truyền động servo hiệu suất cao nào. Bằng cách phân tích kỹ lưỡng Quán tính tải, Mô-men xoắn đỉnh, và Mô-men xoắn liên tục (RMS), cùng với việc kiểm soát chặt chẽ tỷ lệ quán tính, kỹ sư có thể đảm bảo động cơ servo hoạt động trong vùng an toàn. Luôn ưu tiên sử dụng các công cụ sizing chuyên nghiệp để tối ưu hóa lựa chọn, từ đó tối đa hóa hiệu suất, giảm thiểu rủi ro quá tải và kéo dài tuổi thọ của thiết bị trong sản xuất công nghiệp.
