Tích hợp Servo vào Hệ thống An toàn Tổng thể: Từ Safety Drive Độc lập đến Mạng lưới Safety Network

Tích hợp servo vào hệ thống an toàn tổng thể là yêu cầu bắt buộc trong sản xuất công nghiệp 4.0, do tốc độ cao và gia tốc tức thời của động cơ tiềm ẩn rủi ro cho người vận hành. Việc áp dụng Safety Network thay cho các giải pháp an toàn phần cứng truyền thống giúp tối ưu hiệu suất, giảm chi phí dây dẫn và nâng cao khả năng chẩn đoán lỗi, đồng thời đảm bảo tuân thủ ISO 13849 (PLe/SIL3). Bài viết phân tích kiến trúc tích hợp servo, lựa chọn Safety PLC, Safety Bus, và triển khai các chức năng an toàn nâng cao như SLP và SAA, hướng dẫn quy trình kiểm tra, xác nhận và lập hồ sơ kỹ thuật để đạt chuẩn PLe/SIL3 trong môi trường Network-based Safety.

1. Mục tiêu và Nền tảng Tiêu chuẩn cho Tích hợp An toàn Servo

1.1. Vai trò của Servo Drive trong Safety Integrated

Safety Integrated (An toàn Tích hợp) là một phương pháp tiếp cận hiện đại, nơi các chức năng an toàn được nhúng trực tiếp vào hệ thống điều khiển và truyền động, thay thế cho giải pháp an toàn truyền thống dựa trên các rơ-le cơ điện. Lợi ích cốt lõi bao gồm giảm Thời gian phản ứng (T_delay) và tăng khả năng chẩn đoán lỗi (Diagnostic Coverage).

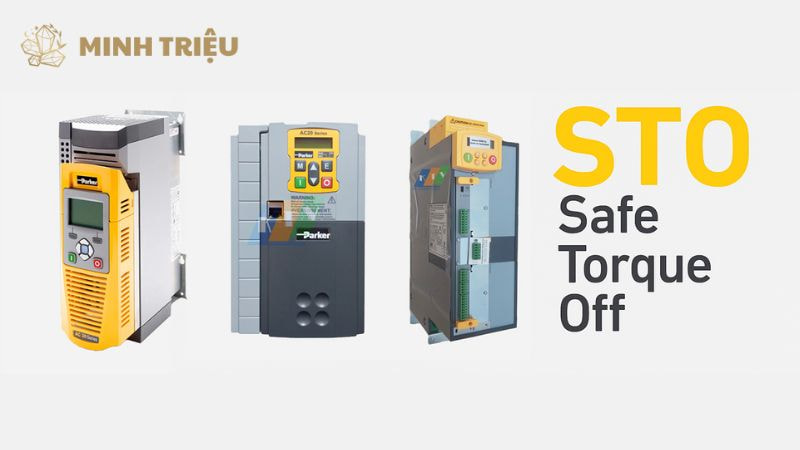

Động cơ servo là đối tượng nguy hiểm nhất do tốc độ cao và gia tốc tức thì. Mục tiêu là chuyển trách nhiệm an toàn sang phần mềm bên trong Safety Drive (Biến tần an toàn), cho phép điều khiển an toàn chính xác đến từng trục. Safety Drive thực hiện chức năng STO (Safe Torque Off) và các Safe Motion Functions khác.

1.2. Tiêu chuẩn Bắt buộc và Yêu cầu Tương thích Hệ thống

Tiêu chuẩn Bắt buộc đòi hỏi các nhà thiết kế phải xây dựng hệ thống an toàn chức năng dựa trên các quy định quốc tế nghiêm ngặt như ISO 13849 và IEC 61508/61511. Mối quan hệ giữa ISO 13849 (PLe) và IEC 61508/61511 (SIL3) là sự tương đương về độ tin cậy trong môi trường servo công nghiệp.

Yêu cầu cốt lõi về tương thích hệ thống là đảm bảo ba thành phần chính: Cảm biến an toàn, Safety PLC (Bộ điều khiển an toàn) và Safety Drive. Hoạt động với cùng một mức độ toàn vẹn an toàn (PLe/SIL3). Việc chọn thiết bị có chứng nhận tương đương là đảm bảo tính toàn vẹn của chuỗi an toàn, duy trì cấu trúc Redundancy (dư thừa) của toàn bộ hệ thống.

2. Kiến trúc Tích hợp và Mạng lưới An toàn (Safety Network)

2.1. Lựa chọn Kiến trúc Tích hợp: Tập trung vs Phân tán

Các kỹ sư cần lựa chọn kiến trúc tích hợp an toàn dựa trên sự cân bằng giữa chi phí, độ phức tạp hệ thống và thời gian phản hồi (T_delay) của các chức năng an toàn. Hai mô hình phổ biến là kiến trúc tập trung và kiến trúc phân tán. Trong kiến trúc tập trung, một Safety PLC duy nhất xử lý toàn bộ logic an toàn cho tất cả các trục servo, đảm bảo tính nhất quán của logic và khả năng giám sát chéo dễ dàng. Tuy nhiên, nhược điểm là chi phí dây dẫn lớn và độ trễ phản hồi có thể cao khi hệ thống nhiều trục hoặc khoảng cách truyền tín hiệu dài.

Ngược lại, kiến trúc phân tán sử dụng các module an toàn cục bộ hoặc Safety Drive thông minh để xử lý logic ngay gần trục servo, giúp giảm chi phí dây dẫn và tăng tốc độ phản hồi, nhưng yêu cầu đồng bộ hóa logic phức tạp và giám sát chéo kém hơn. Cả hai mô hình đều có thể đạt PLe/SIL3 nếu được thiết kế đúng chuẩn. Trong thực tế, giải pháp kết hợp cả hai mô hình, sử dụng Safety PLC trung tâm cho giám sát tổng thể và Safety Drive phân tán cho phản hồi nhanh tại trục servo, là cách tối ưu để cân bằng chi phí, độ an toàn và hiệu suất vận hành.

2.2. Vai trò của Safety Bus và Giảm thiểu Dây dẫn

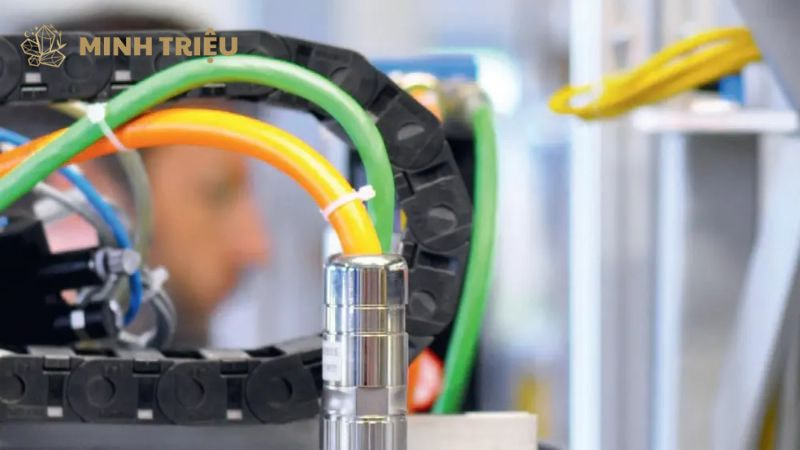

Safety Bus Systems đóng vai trò là xương sống truyền thông, cho phép tích hợp động cơ servo vào hệ thống an toàn tổng thể thông qua một mạng lưới duy nhất. Các hệ thống Safety Bus phổ biến hiện nay bao gồm Profisafe, CIP Safety và Safety over EtherCAT (FSoE).

Cơ chế hoạt động của giao thức an toàn (Safety Protocol) là truyền đồng thời dữ liệu an toàn (Safe Data) cùng với dữ liệu tiêu chuẩn (Standard Data) trên cùng một sợi cáp vật lý. Nhờ cơ chế này, hệ thống có thể:

• Giảm đáng kể số lượng dây dẫn vật lý, loại bỏ nhu cầu cáp dự phòng (Redundancy) riêng biệt cho an toàn.
• Tăng tốc độ truyền thông an toàn, đảm bảo các lệnh dừng, giám sát hoặc giới hạn an toàn được thực hiện nhanh chóng và chính xác.
• Đơn giản hóa kiến trúc mạng, giúp dễ dàng mở rộng, giám sát và bảo trì hệ thống mà vẫn duy trì mức độ toàn vẹn an toàn cao như PLe hoặc SIL3.

Nhờ Safety Bus Systems, việc tích hợp servo trở nên hiệu quả hơn, tối ưu hóa chi phí dây dẫn, tăng tốc độ phản hồi và đảm bảo tính toàn vẹn của chức năng an toàn trong toàn bộ hệ thống.

2.3. Logic An toàn Tập trung và Giám sát Chéo

Logic An toàn Tập trung là nguyên tắc thiết kế cốt lõi, trong đó Safety PLC đảm nhận vai trò Bộ điều khiển an toàn trung tâm, thực hiện giám sát chéo (Cross-Monitoring) và quản lý toàn bộ Vòng đời An toàn của máy móc. Lập trình Logic An toàn được thực hiện trong Safety PLC bằng các khối chức năng được chứng nhận an toàn.

Giám sát chéo là quá trình so sánh liên tục dữ liệu từ hai kênh của Cảm biến an toàn và Safe Encoder. Nếu có bất kỳ sự không tương thích nào, Safety PLC sẽ kích hoạt chức năng an toàn cao nhất. Thiết kế giao diện vận hành an toàn (Safe HMI) là cần thiết để hiển thị trạng thái an toàn và quản lý quy trình khởi động lại an toàn.

3. Triển khai Chức năng An toàn Tích hợp Nâng cao

3.1. Phân loại và Ứng dụng Chức năng An toàn Động (Safe Motion Functions)

Việc tích hợp servo vào hệ thống an toàn tổng thể cho phép triển khai các chức năng an toàn tích hợp nâng cao (Safe Motion Functions), vượt xa STO/SS1/SS2. SLS (Safely Limited Speed) được sử dụng để Giới hạn tốc độ tối đa của trục servo trong chế độ bảo trì. SLP (Safely Limited Position) thực hiện Giám sát vị trí an toàn, ngăn chặn trục servo đi quá giới hạn phần mềm. SSM (Safe Speed Monitor) là Giám sát tốc độ an toàn liên tục. Cuối cùng, SAA (Safe Acceleration Area) là Giám sát gia tốc an toàn, đặc biệt quan trọng cho robot cộng tác.

3.2. Tích hợp STO và SS1/SS2 qua Mạng lưới An toàn (Network-based Safety)

Phương pháp tích hợp STO và SS1/SS2 trong môi trường Network-based Safety là gửi lệnh an toàn qua Safety Bus (FSoE, Profisafe) thay vì sử dụng dây dẫn vật lý.

Ưu điểm chính là tăng cường khả năng chẩn đoán lỗi (Diagnostic Coverage), vì Safety Drive có thể truyền mã lỗi chi tiết về Safety PLC qua mạng. Tính toán Khoảng cách An toàn (S) và Thời gian Dừng An toàn (T_delay) là bắt buộc phải tính đến yếu tố Network Delay (độ trễ mạng lưới). Network Delay được cộng thêm vào tổng thời gian phản ứng của hệ thống, đảm bảo tuân thủ tiêu chuẩn.

3.3. Yếu tố Cốt lõi: Safe Encoder và Giám sát Vị trí An toàn

Lựa chọn Safe Encoder (Encoder An toàn) là yếu tố cốt lõi và bắt buộc cho mọi Safe Motion Functions, vì nó cung cấp tín hiệu vị trí và tốc độ với cấu trúc Redundancy (hai kênh tín hiệu độc lập) để xác minh tính toàn vẹn. Cơ chế Giám sát Vị trí An toàn (SLP) hoạt động khi Safety PLC hoặc Safety Drive sử dụng tín hiệu dư thừa từ Safe Encoder để xác minh rằng trục servo không vượt quá giới hạn an toàn mềm.

Vai trò của Safe Brake Control (SBC) là quản lý phanh cơ, đặc biệt quan trọng đối với các trục đứng (Vertical Axes). Logic An toàn Tập trung cần kiểm soát SBC để đảm bảo tính đồng bộ.

Chức năng Safe Motion	Mục đích An toàn	Dữ liệu Đầu vào Cần thiết	Ứng dụng Thực tế
SLS	Ngăn tốc độ vượt ngưỡng an toàn.	Tốc độ từ Safe Encoder.	Chế độ bảo trì hoặc robot cộng tác.
SLP	Ngăn vị trí vượt giới hạn an toàn.	Vị trí từ Safe Encoder.	Ngăn chặn tay robot va chạm với vật cố định.
SSM	Phát hiện lỗi vượt tốc độ tức thì.	Tốc độ từ Safe Encoder.	Giám sát tốc độ an toàn liên tục.
STO	Ngăn mô-men xoắn tức thì.	Lệnh an toàn từ Safety PLC (qua Safety Bus).	Dừng Khẩn cấp không kiểm soát.

4. Kiểm tra, Xác nhận và Bảo trì Hệ thống Tích hợp

4.1. Quy trình Xác nhận Tương thích và Tính toán PFHd

Quy trình Xác nhận (Validation) là bước bắt buộc để chứng minh toàn bộ hệ thống an toàn tổng thể hoạt động chính xác và tuân thủ tiêu chuẩn. Kiểm tra khả năng tương thích là quan trọng, đặc biệt khi tích hợp các thiết bị từ nhiều nhà sản xuất. Thực hiện Tính toán xác suất lỗi nguy hiểm (PFHd Calculation) là yêu cầu kỹ thuật cốt lõi, đòi hỏi mô hình hóa toàn bộ chuỗi an toàn.

Tính toán PFHd phải chứng minh đạt PLe/SIL3 bằng cách sử dụng các thông số như MTTFd và DC. Kiểm tra chức năng (Functional Test) phải xác minh rằng lệnh an toàn được truyền và thực thi trong Thời gian phản ứng (T_delay) cho phép, tính cả Network Delay.

Các bước chính trong Quy trình Xác nhận (Validation):

• Kiểm tra Thiết kế: Xác minh sơ đồ Redundancy và Lập trình Logic An toàn trong Safety PLC.
• Kiểm tra Tương thích: Đảm bảo Safety Protocol (FSoE, Profisafe) hoạt động giữa Safety PLC và Safety Drive.
• Kiểm tra Thời gian Phản ứng: Đo lường Thời gian phản ứng (T_delay) thực tế (bao gồm Network Delay) và so sánh với giá trị tối đa cho phép.
• Kiểm tra Chức năng Lỗi: Mô phỏng các lỗi kênh đơn để xác nhận giám sát chéo và khả năng tự dừng an toàn.

4.2. Quản lý Lỗi và Bảo trì Dự đoán

Quản lý Lỗi được nâng cao nhờ vào kiến trúc Safety Network. Thiết kế hệ thống chẩn đoán nâng cao là cần thiết, trong đó Safety Bus cho phép truyền mã lỗi an toàn chi tiết (Diagnostic Message) về Safety PLC. Áp dụng chiến lược Bảo trì Dự đoán (Predictive Maintenance) là một lợi ích phát sinh, dựa trên việc theo dõi liên tục các thông số độ tin cậy (MTTFd) và lịch sử lỗi an toàn của servo drive.

Chiến lược này cho phép thay thế linh kiện trước khi chúng hỏng hóc thực sự, giảm thiểu thời gian chết của máy móc. Quy trình Lập hồ sơ kỹ thuật chi tiết (Technical File) phải được cập nhật liên tục, tạo thành căn cứ pháp lý không thể thiếu cho việc tuân thủ tiêu chuẩn và tái chứng nhận máy móc.

5. Kết luận

Tích hợp servo vào hệ thống an toàn tổng thể thông qua Safety Network là giải pháp tối ưu để đạt được sự cân bằng giữa an toàn chức năng và hiệu suất sản xuất. Bằng cách khai thác sức mạnh của Logic An toàn Tập trung và các chức năng an toàn tích hợp nâng cao (SLP, SAA), các kỹ sư có thể xây dựng các máy móc tuân thủ tiêu chuẩn PLe/SIL3 và linh hoạt hơn. Quy trình Xác nhận (Validation) nghiêm ngặt đảm bảo sự toàn vẹn của hệ thống trong suốt Vòng đời An toàn.
