Động Cơ Servo Tuyến Tính (Linear Servo Motor) – Giải Pháp Tuyến Tính Hiệu Suất Cao Trong Sản Xuất Công Nghiệp

Động cơ Servo tuyến tính cung cấp cái nhìn chuyên môn cho các kỹ sư và nhà quản lý sản xuất. Chúng tôi sẽ tiến hành phân tích nguyên lý hoạt động và cấu tạo của Servo tuyến tính, tập trung vào Công nghệ nam châm và cuộn dây để làm rõ cơ chế sinh ra lực đẩy trực tiếp. Thực hiện so sánh toàn diện các ưu điểm về bảo trì thấp, hiệu suất cao, và tốc độ cao của Linear Servo so với các cơ cấu cơ khí như vít me bi và đai răng. Các tiêu chí lựa chọn kỹ thuật cần thiết và ứng dụng thực tiễn của Hệ thống truyền động tuyến tính trong các ngành đòi hỏi độ chính xác cao nhất, giúp.

1. Khái niệm và Vai trò của động cơ Servo tuyến tính

Động cơ Servo tuyến tính (Linear Servo) là gì và sự khác biệt cơ bản so với Động cơ Servo quay truyền thống là nằm ở khả năng chuyển đổi năng lượng điện trực tiếp thành chuyển động tịnh tiến mà không cần bộ phận cơ khí trung gian. Không giống như Động cơ Servo quay cần sử dụng vít me bi hoặc đai răng để tạo ra chuyển động thẳng, Servo tuyến tính hoạt động dựa trên nguyên lý từ trường điện động, loại bỏ ma sát và độ đàn hồi của các bộ phận cơ khí.

Vai trò của Servo tuyến tính trong sản xuất công nghiệp thực hiện nhiệm vụ là cung cấp gia tốc cực lớn và điều khiển vị trí chính xác ở dải động lực rộng. Khả năng này đặt Servo tuyến tính ở vị trí hàng đầu trong các hệ thống Hệ thống truyền động tuyến tính, cho phép máy móc hoạt động với chu kỳ nhanh hơn và giảm thiểu rung động trong quá trình di chuyển.

Tầm quan trọng của Hệ thống truyền động tuyến tính trong kỷ nguyên tự động hóa 4.0 là không thể phủ nhận, vì chúng là chìa khóa để đạt được tiêu chuẩn gia công tinh và sản xuất hàng loạt với chất lượng đồng nhất. Việc tích hợp Linear Servo vào các dây chuyền sản xuất đang trở thành xu hướng tất yếu để tăng cường lợi thế cạnh tranh.

2. Nguyên Lý Hoạt Động Và Cấu Tạo Của Servo Tuyến Tính

2.1. Nguyên lý vận hành: Từ trường điện động tuyến tính

Nguyên lý vận hành của Servo tuyến tính là dựa trên Lực Lorentz, thực hiện nhiệm vụ là chuyển đổi năng lượng điện thành chuyển động tịnh tiến trực tiếp theo nguyên lý của động cơ điện không đồng bộ tuyến tính (Linear Induction Motor). Cơ chế cốt lõi là tạo ra lực đẩy (Thrust force) thông qua tương tác giữa từ trường tĩnh của nam châm (Permanent Magnet) và từ trường sinh ra từ cuộn dây (Coil/Armature) khi có dòng điện xoay chiều ba pha chạy qua.

Sự dịch chuyển vị trí của từ trường Stator (cuộn dây) tương ứng với sự di chuyển của phần di động (Rotor tuyến tính), tạo ra chuyển động thẳng mượt mà và mạnh mẽ. Yêu cầu là bắt buộc cần cơ chế phản hồi tuyến tính (Linear Encoder) để xác định vị trí một cách chính xác trong thời gian thực, hoàn thành vòng kín điều khiển.

Linear Encoder cung cấp dữ liệu vị trí với độ phân giải cực cao (thường ở cấp độ nanomet) cho Driver Servo để bộ điều khiển có thể liên tục điều chỉnh dòng điện và pha để giữ từ trường ở góc tối ưu nhằm duy trì lực đẩy và vị trí mong muốn. Hệ thống Driver Servo và Linear Encoder tạo thành một vòng kín điều khiển chặt chẽ, đảm bảo Servo tuyến tính không bao giờ bị mất bước hoặc bị trôi vị trí.

2.2. Cấu tạo cơ bản (Stator, Rotor tuyến tính, Linear Encoder)

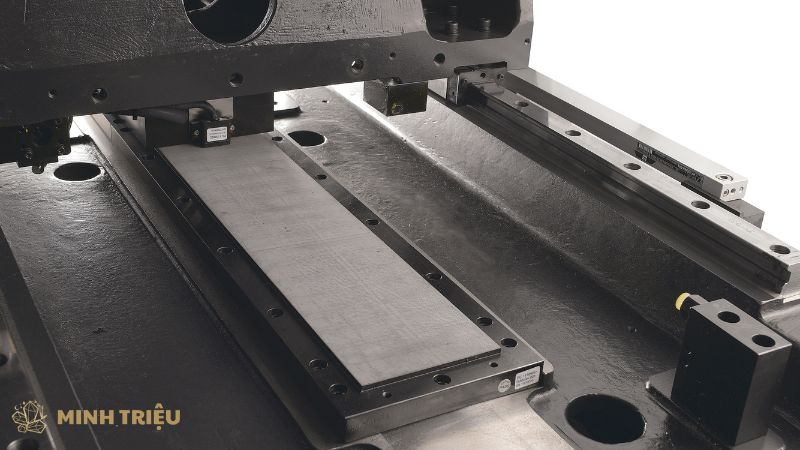

Cấu tạo cơ bản của Servo tuyến tính tương tự như động cơ quay được mở phẳng, bao gồm hai phần chính: Primary Part (Thường là cuộn dây/Armature) và Secondary Part (Thường là nam châm vĩnh cửu/Magnet Track), cùng với thiết bị phản hồi tuyến tính.

• Cuộn dây (Primary Part/Armature): Chứa các cuộn dây pha được bố trí liên tiếp, chịu trách nhiệm tạo ra từ trường di chuyển khi được cấp dòng điện xoay chiều từ Driver Servo. Bộ phận này là phần tạo ra lực đẩy chính và thường được gắn vào bộ phận di chuyển của máy.
• Nam châm (Secondary Part/Magnet Track): Sử dụng nam châm vĩnh cửu có mật độ từ thông cao (thường là Neodymium), cung cấp từ trường nền tĩnh để tương tác với từ trường cuộn dây. Bộ phận này là phần tĩnh, thường được gắn vào khung máy.
• Thiết bị phản hồi tuyến tính (Linear Encoder): Là thước đo quang học hoặc từ tính dạng dải dài, cung cấp dữ liệu vị trí thực tế cho Driver Servo với độ phân giải cực cao (thường là nanomet hoặc sub-micron), đảm bảo độ chính xác vượt trội cho Hệ thống truyền động tuyến tính.

3. Lợi Ích Vượt Trội Và So Sánh Cạnh Tranh

3.1. Hiệu suất và Bảo trì

Hiệu suất cao của Servo tuyến tính đạt được là nhờ vào loại bỏ các thành phần cơ khí trung gian như hộp số, khớp nối, vít me bi, giúp giảm thiểu tổn thất năng lượng dưới dạng ma sát và nhiệt. Sự truyền động trực tiếp từ điện sang chuyển động tịnh tiến tăng cường hiệu suất cơ điện lên mức tối đa.

Bảo trì thấp là ưu điểm vượt trội so với các cơ cấu truyền thống, vì Servo tuyến tính hoạt động không tiếp xúc giữa cuộn dây và nam châm. Việc loại bỏ tiếp xúc cơ học ngăn ngừa sự mài mòn, loại bỏ nhu cầu bôi trơn và giảm đáng kể chi phí bảo trì trong vận hành liên tục.

Độ bền và tuổi thọ của Linear Servo được đảm bảo nhờ vận hành liên tục mà không bị ảnh hưởng bởi ma sát, rất lý tưởng trong các môi trường sản xuất công nghiệp tốc độ cao và yêu cầu tính ổn định cao. Khả năng tản nhiệt hiệu quả của Servo tuyến tính giúp duy trì hiệu suất cao ngay cả trong chu kỳ làm việc nặng, kéo dài tuổi thọ của Công nghệ nam châm và cuộn dây. Đặc tính bảo trì thấp và hiệu suất cao giúp Servo tuyến tính trở thành giải pháp kinh tế nhất trong dài hạn.

3.2. Đặc tính chuyển động (Tốc độ, Độ chính xác, Lực đẩy)

Servo tuyến tính thể hiện đặc tính chuyển động vượt trội nhờ vào tốc độ cao, gia tốc lớn, và khả năng sinh ra lực đẩy mạnh mẽ ở mọi dải hoạt động. Động cơ Servo tuyến tính đạt được vận tốc rất cao (ví dụ: lên đến 10 m/s) và gia tốc cực đại (ví dụ: 10 G) do quán tính thấp của phần di động (cuộn dây).

Độ chính xác vượt trội là đặc điểm quan trọng nhất, đảm bảo điều khiển vị trí chính xác ở cấp độ micron/nanomet nhờ vào Linear Encoder và vòng kín điều khiển chặt chẽ giữa Driver Servo và cơ cấu phản hồi. Lực đẩy (Thrust Force) là khả năng sinh ra lực lớn và ổn định ở mọi tốc độ, quyết định khả năng xử lý tải trọng của Hệ thống truyền động tuyến tính.

Lực đẩy định mức và Lực đẩy đỉnh của Servo tuyến tính cho phép chúng hoạt động với tải trọng nặng và gia tốc mạnh mẽ mà không làm giảm độ chính xác. Tính năng sinh ra lực đẩy trực tiếp và gia tốc nhanh khiến Servo tuyến tính là giải pháp lý tưởng cho các ứng dụng đòi hỏi thời gian chu kỳ cực ngắn.

3.3. So sánh với Truyền động Vít Me Bi và Đai Răng

So sánh Servo tuyến tính với Truyền động Vít Me Bi và Đai Răng làm nổi bật những hạn chế của cơ cấu cơ khí trong tự động hóa hiệu suất cao.

• So sánh Servo tuyến tính với Vít me bi (Ball Screw): Servo tuyến tính mang lại độ chính xác cao hơn, tốc độ cao hơn và bảo trì thấp hơn rõ rệt. Vít me bi bị giới hạn bởi tốc độ quay, dễ bị rung động và nóng lên ở tốc độ cao, đồng thời phát sinh độ dơ trục (backlash) sau thời gian sử dụng. Mặc dù chi phí ban đầu của Servo tuyến tính có thể cao hơn, nhưng tính năng vận hành liên tục và giảm chi phí bảo trì đã chứng minh sự hiệu quả của nó trong dài hạn.
• So sánh Servo tuyến tính với Đai răng (Timing Belt): Servo tuyến tính vượt trội về độ cứng cơ khí và độ chính xác. Đai răng dễ bị giãn, có độ đàn hồi, và không thể duy trì độ chính xác vị trí ở gia tốc cao, dẫn đến rung động và thiếu ổn định.

Bảng 1: So sánh Cơ chế Truyền động Tuyến Tính

Tiêu chí	Servo Tuyến Tính (Linear Servo)	Truyền Động Vít Me Bi (Ball Screw)	Truyền Động Đai Răng (Timing Belt)
Cơ chế Truyền động	Trực tiếp (Không tiếp xúc)	Gián tiếp (Bi và ren vít)	Gián tiếp (Sợi và răng)
Độ chính xác Vị trí	Cực cao (Nanomet), vòng kín	Cao (Micron), có độ dơ trục	Thấp (Bị giới hạn bởi độ giãn)
Tốc độ Tối đa	Rất cao (Lên đến 10 m/s)	Thấp (Bị giới hạn bởi tốc độ tới hạn)	Trung bình
Bảo trì	Thấp (Không cần bôi trơn)	Trung bình – Cao (Cần bôi trơn định kỳ)	Thấp – Trung bình (Cần kiểm tra độ căng)
Độ cứng cơ khí	Cao nhất	Trung bình	Thấp
Hiệu suất	Cao nhất (Do loại bỏ ma sát)	Trung bình	Trung bình

4. Phân Loại Và Tiêu Chí Lựa Chọn Kỹ Thuật

4.1. Phân loại theo cấu trúc (U-Shaped, Flat, Coreless)

Động cơ Servo tuyến tính được phân loại thành ba cấu trúc chính dựa trên hình dạng của cuộn dây và nam châm, quyết định mật độ lực đẩy và đặc tính chuyển động.

• U-Shaped Linear Servo: Đặc điểmlà cuộn dây nằm trong kênh chữ U được bao quanh bởi nam châm vĩnh cửu ở hai bên. Cấu trúc này mang lạilực đẩy cao và khả năng tự căn chỉnh tốt, giảm thiểu lực từ kéo ngang (Lateral magnetic force). U-Shaped Linear Servothích hợp cho các ứng dụng đòi hỏi công suất lớn và độ cứng cơ khí cao.

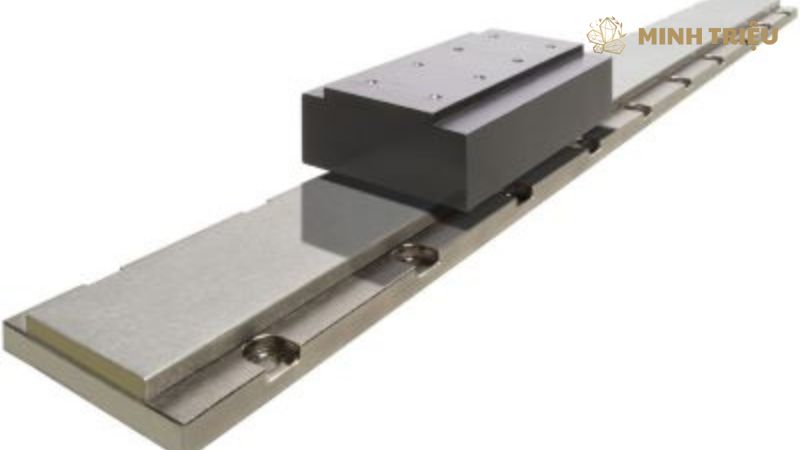

• Flat Linear Servo: Đặc điểm là cuộn dây và nam châm nằm trên mặt phẳng song song, đảm bảo thiết kế nhỏ gọn và tiết kiệm không gian lắp đặt. Mặc dù có thể sinh ra lực từ kéo ngang, Flat Linear Servo là lựa chọn phổ biến cho các hệ thống yêu cầu hành trình di chuyển dài.
• Coreless Linear Servo: Đặc điểm là loại bỏ lõi sắt từ trong cuộn dây (Armature), ngăn ngừa hiệu ứng từ kéo (Cogging effect) một cách hoàn toàn. Cấu trúc này cung cấp chuyển động siêu mượt và độ chính xác tối ưu mà không có lực từ kéo ngang, phù hợp cho các ứng dụng yêu cầu chất lượng bề mặt cao và điều khiển vị trí tinh vi.

4.2. Các yếu tố lựa chọn quan trọng (Technical Specifications)

Việc lựa chọn Động cơ Servo tuyến tính phải dựa trên phân tích kỹ lưỡng các yếu tố kỹ thuật để đảm bảo hệ thống đạt được hiệu suất cao tối đa. Các yếu tố lựa chọn quan trọng bao gồm:

• Lực đẩy định mức (Rated Thrust Force) và Lực đẩy đỉnh (Peak Thrust Force): Cần xác định dựa trên trọng lượng tải tĩnh và yêu cầu gia tốc động của ứng dụng. Lực đẩy đỉnh quyết định khả năng gia tốc tối đa.
• Độ phân giải Linear Encoder: Quyết địnhđộ chính xácvị trí cuối cùng. Độ phân giảinên được chọn ở cấp độ nanomet cho các ứng dụng gia công tinh và bán dẫn.
• Độ cứng cơ khí và Tải trọng: Phải đảm bảo khả năng chịu tải và độ bền của cơ cấu phù hợp với điều kiện vận hành liên tục.
• Khả năng tản nhiệt: Là yếu tố quan trọng để duy trìhiệu suất caovàđộ bềntrong chu kỳ hoạt động nặng. Cần xem xét các phương pháp làm mát bằng không khí hoặc nước.
• Tương thích Driver Servo và Giao thức truyền thông (EtherCAT, PROFINET): Phải đảm bảotương thíchvới bộ điều khiển chuyển động để đạt đượctốc độ cao và đồng bộ hóa đa trục.

Bảng 2: Tiêu chí Lựa chọn Cấu trúc Servo Tuyến Tính:

Cấu Trúc Servo	Ưu Điểm Nổi Bật	Nhược Điểm (Cần ngăn ngừa)	Ứng Dụng Lý Tưởng
U-Shaped Linear Servo	Lực đẩy cao, Tự căn chỉnh tốt.	Lớn hơn, Có thể bị hiệu ứng từ kéo nếu có lõi sắt.	Máy công cụ CNC công suất lớn, Máy cắt Laser.
Flat Linear Servo	Thiết kế nhỏ gọn, Hành trình dài.	Có thể sinh ra lực từ kéo ngang (Attraction Force).	Hệ thống gắp-đặt (Pick-and-Place) cỡ lớn.
Coreless Linear Servo	Chuyển động siêu mượt, Độ chính xác tối ưu, Loại bỏ Cogging.	Mật độ lực đẩy thấp hơn.	Hệ thống kiểm tra AOI, In ấn kỹ thuật số (Phòng sạch).

5. Ứng Dụng Thực Tiễn Trong Các Ngành Công Nghiệp

5.1. Máy công cụ CNC và Gia công Tinh

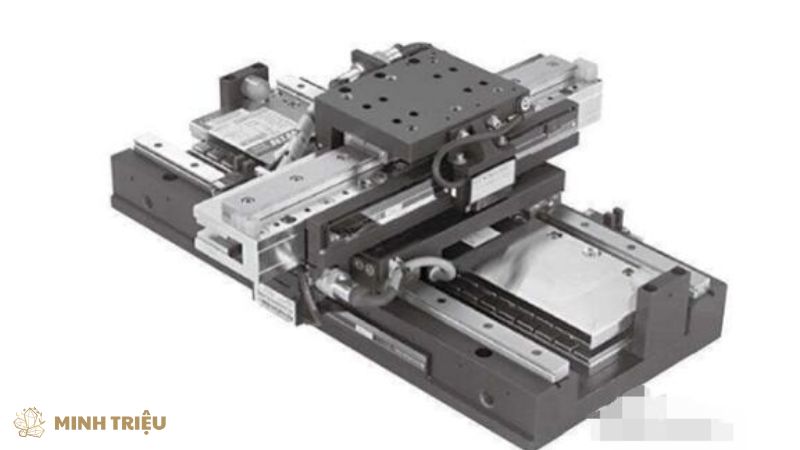

Động cơ Servo tuyến tính tìm thấy ứng dụng rộng rãi trong Máy công cụ CNC và Gia công Tinh, đặc biệt là các loại máy đòi hỏi độ chính xác vị trí nanomet. Ứng dụng là điều khiển các trục X, Y, Z của Máy cắt laser, Máy mài, Máy gia công EDM, giúp tăng cường tốc độ cao của chu kỳ gia công và cải thiện chất lượng bề mặt nhờ loại bỏ rung động và độ dơ trục của vít me bi. Yêu cầu là cần Điều khiển vòng kín kép (Dual-loop control) để đảm bảo độ chính xác tối đa bằng cách sử dụng Linear Encoder và Encoder của Driver Servo đồng thời. Khả năng gia tốc nhanh giúp giảm thời gian không tải của máy.

5.2. Công nghiệp Bán dẫn và Điện tử

Công nghiệp Bán dẫn và Điện tử là lĩnh vực đòi hỏi độ chính xác cao nhất, và Servo tuyến tính đóng vai trò không thể thiếu. Ứng dụng chủ yếu là trong Máy gắn chip (Pick-and-Place) tốc độ cao, Máy kiểm tra quang học tự động (AOI) và các hệ thống định vị wafer, đòi hỏi gia tốc lớn và độ chính xác lặp lại siêu cao.

Yêu cầu là cần hệ thống truyền động tuyến tính phải hoạt động trong môi trường phòng sạch với bảo trì thấp, vì sự vắng mặt của các bộ phận cơ khí giúp Servo tuyến tính giảm thiểu tối đa việc phát sinh bụi bẩn. Tốc độ cao và độ chính xác của Coreless Linear Servo đặc biệt phù hợp cho các ứng dụng này.

5.3. In ấn Kỹ thuật số và Các ngành khác

Servo tuyến tính cũng có ứng dụng quan trọng trong In ấn Kỹ thuật số và nhiều ngành công nghiệp khác. Ứng dụng trong máy in phun khổ lớn đòi hỏi sự đồng bộ của đầu in với tốc độ cao và độ chính xác tuyệt đối trên toàn bộ khổ in. Servo tuyến tính đảm bảo vị trí in luôn chính xác và ngăn ngừa sai lệch màu sắc. Các ngành khác bao gồm Robot y tế đòi hỏi điều khiển vị trí tinh vi cho các thủ tục phẫu thuật, Thiết bị đo lường chính xác và Máy phân tích quang phổ cần gia tốc và dừng với độ chính xác tuyệt vời.

6. Kết Luận

Động cơ Servo tuyến tính (Linear Servo) là giải pháp truyền động tiên tiến nhất cho các ứng dụng tự động hóa đòi hỏi độ chính xác, tốc độ cao, và hiệu suất cao tuyệt đối. Lợi ích cốt lõi của Servo tuyến tính là nằm ở khả năng truyền động trực tiếp, loại bỏ các hạn chế của truyền động cơ khí và mang lại độ bền cũng như bảo trì thấp trong vận hành liên tục. Việc sử dụng Linear Encoder và Driver Servo hoàn thành vòng kín điều khiển đảm bảo Servo tuyến tính có thể đáp ứng mọi yêu cầu về điều khiển vị trí ở cấp độ sub-micron.
