Servo Tích Hợp Bộ Điều Khiển (Integrated Servo): Giải Pháp All-in-one Tối Ưu Hóa Hệ Thống Tự Động Hóa

Servo tích hợp bộ điều khiển (Smart Servo) là giải pháp All-in-one kết hợp motor, drive và controller trong một thiết bị, giúp đơn giản hóa dây dẫn, giảm chi phí lắp đặt và hỗ trợ hệ thống điều khiển phân tán hiệu suất cao. Nhờ xử lý trực tiếp tại động cơ, Smart Servo giảm độ trễ, cải thiện đồng bộ nhiều trục và phù hợp cho các ứng dụng như máy đóng gói và robot cộng tác. Bài viết sẽ nêu cấu tạo, ưu điểm, ứng dụng và các lưu ý khi triển khai để giúp doanh nghiệp tối ưu thiết kế máy và chi phí vận hành.

1. Servo Tích Hợp Bộ Điều Khiển là gì? (Integrated Servo Motor)

1.1. Định nghĩa và Khái niệm All-in-one

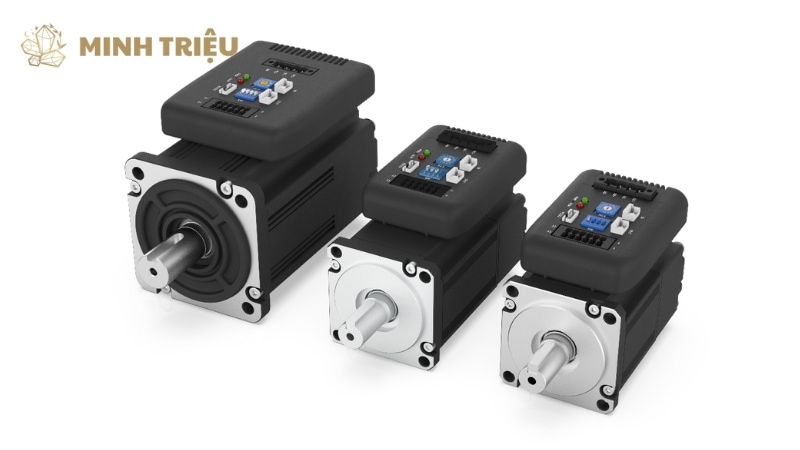

Động cơ servo tích hợp định nghĩa một thiết bị truyền động tiên tiến, bao gồm một động cơ servo, bộ khuếch đại công suất (Drive/Amplifier), và bộ điều khiển chuyển động (Controller/Motion Controller) tất cả được tích hợp gọn gàng trong một vỏ động cơ duy nhất. Khái niệm All-in-one Servo minh họa cho sự hợp nhất chức năng, cho phép động cơ không chỉ thực hiện chức năng truyền động mà còn đảm nhận vai trò điều khiển thông minh ngay tại điểm đặt tải.

Tính năng Smart Servo nhấn mạnh khả năng xử lý thông minh tại chỗ của thiết bị, cho phép thực hiện các thuật toán điều khiển vòng kín phức tạp, xử lý dữ liệu phản hồi, và giao tiếp trực tiếp với PLC trung tâm hoặc các động cơ khác thông qua mạng công nghiệp.

1.2. Cấu tạo cơ bản và Các thành phần tích hợp

Cấu tạo cơ bản của Integrated Servo Motor là một kỳ tích của kỹ thuật thu nhỏ, nơi các thành phần điện tử công suất và điều khiển được đặt cùng với động cơ trong một không gian hạn chế.

Thiết bị Động cơ servo tích hợp bao gồm các thành phần sau:

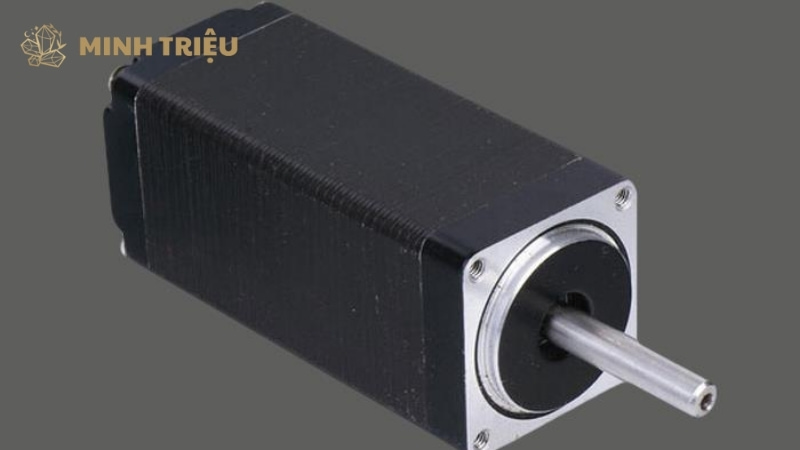

• Motor (Động cơ không chổi than – Brushless Motor): Motor là bộ phận cơ bản thực hiện chức năng truyền động, thường sử dụng công nghệ nam châm vĩnh cửu không chổi than (Brushless DC – BLDC) để đảm bảo hiệu suất cao và tuổi thọ dài.
• Drive/Amplifier (Bộ khuếch đại công suất): Drive là mạch điện tử chịu trách nhiệm khuếch đại tín hiệu điều khiển từ Controller, sau đó cung cấp dòng điện chính xác và cần thiết cho các cuộn dây của động cơ để tạo ra mô-men xoắn.
• Controller/Motion Controller (Bộ điều khiển chuyển động): Controller là bộ vi xử lý thực hiện thuật toán điều khiển vòng kín (PID) để đảm bảo động cơ đạt được vị trí, tốc độ và mô-men xoắn theo lệnh. Bộ điều khiển chuyển động này thường có khả năng lưu trữ và chạy các chương trình chuyển động cục bộ, giảm tải cho PLC trung tâm.
• Encoder (Bộ phản hồi vị trí): Encoder là cảm biến vị trí, cung cấp dữ liệu phản hồi cực kỳ chính xác về vị trí, tốc độ và gia tốc của trục động cơ cho Controller tích hợp.
• Bus truyền thông công nghiệp (Fieldbus Communication Interface): Giao diện này cho phép Smart Servo giao tiếp với PLC và các thiết bị khác trong mạng, thường hỗ trợ các giao thức thời gian thực như EtherCAT, CANopen, Profinet hoặc Powerlink.

1.3. Các loại Smart Servo phổ biến

Phân loại Servo tích hợp bộ điều khiển chủ yếu dựa trên mức độ tích hợp của các chức năng điều khiển chuyển động:

• Servo tích hợp chỉ có Drive (Drive-integrated): Loại này hợp nhất Motor và Drive/Amplifier, trong khi chức năng Controller/Motion Controller vẫn nằm ở PLC trung tâm hoặc bộ điều khiển bên ngoài. Loại này chủ yếu giúp giảm chi phí đi dây cáp phản hồi và cáp nguồn giữa Motor và Drive.
• Servo tích hợp cả Drive và Controller (All-in-one): Đây là phiên bản Smart Servo hoàn chỉnh, nơi Motor, Drive, và Controller đều được đặt trong một vỏ. Loại này cho phép thiết lập hệ thống phân tán hoàn toàn, mỗi động cơ có thể thực hiện các tác vụ chuyển động phức tạp mà không cần sự can thiệp liên tục từ bộ điều khiển cấp cao.

2. Ưu điểm Vượt trội của Hệ thống Servo Tích Hợp

Integrated Servo mang lại một loạt các ưu điểm vượt trội giúp tối ưu hóa đáng kể cả về thiết kế, triển khai và vận hành hệ thống tự động hóa.

2.1. Giảm chi phí đi dây và Rút gọn lắp đặt

Integrated Servo Motor loại bỏ nhu cầu về tủ điện lớn và cáp tín hiệu dài, mang lại lợi ích kinh tế và không gian đáng kể. Việc giảm chi phí đi dây được thực hiện do động cơ chỉ cần một cáp duy nhất cho nguồn điện và giao tiếp dữ liệu (Power-over-Ethernet hoặc cáp hybrid).

Thiết kế này loại bỏ tủ điện lớn, giải phóng không gian quý báu trên sàn nhà máy và giảm đáng kể thời gian cũng như công sức cần thiết cho việc đấu nối. Khả năng lắp đặt dễ dàng và vận hành nhanh chóng nhờ hệ thống cáp đơn giản hóa giúp đẩy nhanh tiến độ dự án.

2.2. Độ linh hoạt cao và Kiến trúc phân tán

Smart Servo thúc đẩy sự phát triển của kiến trúc phân tán (Distributed System Architecture), nơi điều khiển chuyển động được thực hiện tại các nút riêng lẻ (động cơ). Mô hình hệ thống phân tán này mang lại độ linh hoạt cao cho thiết kế máy móc dạng module hóa, cho phép các module máy hoạt động độc lập và dễ dàng thay thế hoặc cấu hình lại. Sự phân tán các bộ điều khiển cho phép máy móc trở nên mô-đun hơn, dễ dàng tùy chỉnh theo nhu cầu sản xuất, và giảm thiểu rủi ro lỗi hệ thống tập trung.

2.3. Khả năng tương thích Bus truyền thông

Khả năng tương thích với các bus truyền thông công nghiệp là một tính năng cốt lõi của Động cơ servo tích hợp. Giao thức như EtherCAT, CANopen, Profinet cho phép nhiều trục Integrated Servo được điều khiển đồng bộ hóa hoàn hảo thông qua một đường truyền tốc độ cao duy nhất.

Sự đồng bộ hóa nhiều trục (multi-axis synchronization) qua bus truyền thông công nghiệp mang lại những lợi ích đáng kể:

• Hiệu suất thời gian thực: Đảm bảo độ trễ (latency) thấp và khả năng truyền lệnh điều khiển nhanh chóng, quan trọng cho các chuyển động phối hợp phức tạp.
• Chẩn đoán tập trung: Cho phép PLC trung tâm truy cập dữ liệu chẩn đoán của từng Smart Servo riêng lẻ, giúp theo dõi hiệu suất và xác định lỗi nhanh chóng.
• Giảm gánh nặng cho PLC: Controller tích hợp xử lý vòng lặp nội bộ, PLC chỉ cần gửi lệnh cấp cao, tối ưu hóa tài nguyên của bộ điều khiển trung tâm.

2.4. Cải thiện hiệu quả năng lượng và Tản nhiệt

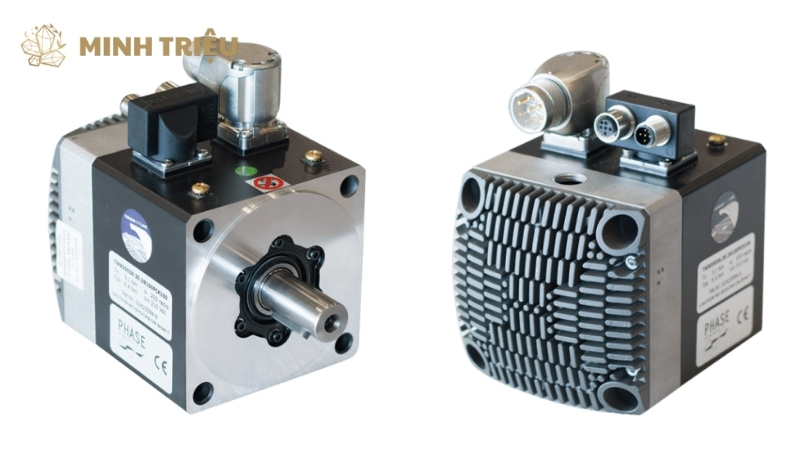

Thiết kế nhỏ gọn của All-in-one Servo giúp tối ưu hóa việc sử dụng năng lượng và tích hợp hệ thống tản nhiệt hiệu quả, mặc dù có những thách thức riêng. Về mặt năng lượng, việc Drive được đặt gần Motor giảm thiểu tổn thất năng lượng trên đường dây cáp dài, góp phần vào cải thiện hiệu quả năng lượng. Về mặt tản nhiệt, vỏ động cơ được thiết kế đặc biệt để tản nhiệt Drive và Motor, mặc dù đây cũng là một thách thức kỹ thuật cần được quản lý.

3. So sánh: Servo Tích Hợp và Servo Truyền Thống 3 Thành phần

Việc so sánh giữa Integrated Servo và hệ thống servo truyền thống làm rõ tại sao kiến trúc hệ thống phân tán lại đang trở thành tiêu chuẩn mới.

Tiêu chí	Integrated Servo (Tích hợp)	Servo Truyền Thống (3 thành phần)	Lợi thế của Smart Servo
Kiến trúc	Phân tán (Decentralized)	Tập trung (Centralized – trong tủ điện)	Độ linh hoạt cao trong thiết kế module
Chi phí lắp đặt ban đầu	Thấp (ít dây, công lắp đặt thấp)	Cao (Cáp nguồn, cáp phản hồi, cáp tín hiệu, tủ điện)	Giảm chi phí đi dây và thời gian triển khai
Không gian lắp đặt	Tối ưu hóa (Chỉ cần không gian cho động cơ)	Cần không gian lớn cho tủ điện và Drive	Tiết kiệm diện tích sàn nhà máy
Bảo trì	Dễ dàng (Thay thế đơn vị All-in-one)	Phức tạp (Cần xác định lỗi Motor, Drive, hay Controller)	Đơn giản hóa việc chẩn đoán và thay thế
Khả năng tản nhiệt	Thách thức (Tản nhiệt qua thân động cơ, cần môi trường phù hợp)	Tốt (Tản nhiệt chủ động trong tủ điện)	Yêu cầu quản lý nhiệt độ cẩn thận
Độ nhạy tín hiệu	Rất cao (Tín hiệu phản hồi ngắn)	Thấp hơn (Dễ bị nhiễu do cáp dài)	Tăng độ tin cậy và chất lượng điều khiển

4. Ứng dụng Lý tưởng của Động cơ Servo Tích Hợp

Các ứng dụng lý tưởng của Động cơ servo tích hợp là những nơi đòi hỏi sự gọn nhẹ, linh hoạt, và khả năng lắp đặt dễ dàng trong không gian giới hạn.

• Máy móc đóng gói và Dây chuyền chiết rót: Các máy này thường có hàng chục trục servo nhỏ hoạt động độc lập và đồng bộ. Servo tích hợp bộ điều khiển cho phép lắp đặt dễ dàng từng trục ở các vị trí khác nhau mà không cần cáp dài chạy về tủ trung tâm, giảm đáng kể độ phức tạp của máy.
• Robot cộng tác (Cobots) và Tay máy nhẹ: Smart Servo là lựa chọn hoàn hảo cho các khớp nối của Robot cộng tác (Cobots). Chúng giúp thiết kế robot trở nên gọn nhẹ, không có hộp điều khiển lớn bên ngoài, tăng độ linh hoạt cao và tính thẩm mỹ.
• Hệ thống vận chuyển và băng tải thông minh (AGVs/AMRs): Xe tự hành (AGVs) và Robot di động tự động (AMRs) cần kiến trúc hệ thống phân tán để giảm trọng lượng và tối ưu hóa không gian. Việc tích hợp Motor và Drive giúp giảm kích thước và trọng lượng của hệ thống truyền động.
• Các ứng dụng nâng cấp và retrofit: Khi cần thay thế các hệ thống truyền động cũ bằng servo mà không muốn mở rộng tủ điện hiện có, Động cơ servo tích hợp cho phép dễ dàng thay thế mà không cần thay đổi cấu trúc tủ điện lớn.

5. Thách thức và Lưu ý khi Lựa chọn Smart Servo

Mặc dù có nhiều lợi ích, việc triển khai Servo tích hợp bộ điều khiển cũng đặt ra một số thách thức kỹ thuật cần được quản lý cẩn thận.

5.1. Thách thức về Nhiệt độ

Thách thức về nhiệt độ là yếu tố quan trọng nhất. Do Drive và Controller tích hợp nằm bên trong vỏ động cơ, nhiệt lượng phát sinh từ cả Motor (khi hoạt động) và Drive (khi khuếch đại dòng điện) phải được tản nhiệt qua cùng một vỏ.

Các lưu ý về nhiệt độ bao gồm:

• Cần lựa chọn Integrated Servo Motor có kích thước đủ lớn để tản nhiệt cho cả Motor và Drive.
• Đảm bảo môi trường xung quanh có nhiệt độ hoạt động trong giới hạn cho phép của nhà sản xuất, tránh các khu vực kín hoặc quá nóng.
• Trong chu kỳ làm việc nặng, nên kiểm tra nhiệt độ vỏ động cơ thường xuyên.

5.2. Bảo vệ IP và Môi trường làm việc

Việc triển khai Smart Servo bên ngoài tủ điện đòi hỏi cấp độ bảo vệ (IP rating) cao hơn. Cần lựa chọn cấp độ Bảo vệ IP phù hợp cho môi trường làm việc:

• Môi trường bụi bẩn hoặc ẩm ướt cần IP65 hoặc cao hơn.
• Môi trường có yêu cầu vệ sinh khắt khe (ví dụ: thực phẩm, đồ uống) có thể cần vật liệu vỏ đặc biệt và IP67.

5.3. Lựa chọn Giao thức Truyền thông

Đảm bảo bus truyền thông công nghiệp được hỗ trợ trên Integrated Servo Motor tương thích hoàn toàn và tối ưu với PLC trung tâm của bạn. EtherCAT là ưu tiên hàng đầu cho các ứng dụng hiệu suất cao và đồng bộ nhiều trục do tốc độ và khả năng điều khiển phân tán vượt trội. Sự lựa chọn giao thức ảnh hưởng trực tiếp đến khả năng độ linh hoạt cao và hiệu suất thời gian thực của toàn bộ hệ thống phân tán.

6. Kết luận

Servo tích hợp bộ điều khiển đánh dấu bước tiến lớn của công nghệ điều khiển chuyển động, chuyển từ kiến trúc tập trung sang hệ thống phân tán thông minh. Việc gộp Motor, Drive và Controller vào một khối All-in-one giúp giảm chi phí đi dây, tiết kiệm không gian tủ điện và đơn giản hóa lắp đặt. Smart Servo đang trở thành tiêu chuẩn cho máy móc thông minh và linh hoạt. Việc ứng dụng công nghệ này không chỉ mang ý nghĩa kỹ thuật mà còn là chiến lược giúp OEMs rút ngắn thời gian đưa sản phẩm ra thị trường, giảm chi phí triển khai và tăng độ tin cậy của hệ thống tự động hóa.
