Quy định về Tương thích Điện từ (EMC) Bắt buộc cho Động cơ Servo Công nghiệp

 Động cơ servo và các hệ thống truyền động tốc độ cao thường phát sinh nhiễu điện từ, đồng thời cũng nhạy cảm với các tín hiệu nhiễu từ môi trường xung quanh, gây nguy cơ lỗi vận hành, mất dữ liệu tín hiệu hoặc giảm tuổi thọ thiết bị. Khám phá các Quy định về tương thích điện từ (EMC) cốt lõi ảnh hưởng đến động cơ servo trong sản xuất công nghiệp. Bài viết phân tích các tiêu chuẩn IEC 61800-3 và giải pháp kỹ thuật để đảm bảo hệ thống servo đạt tương thích điện từ tuyệt đối, tránh nhiễu và bảo vệ độ tin cậy vận hành.

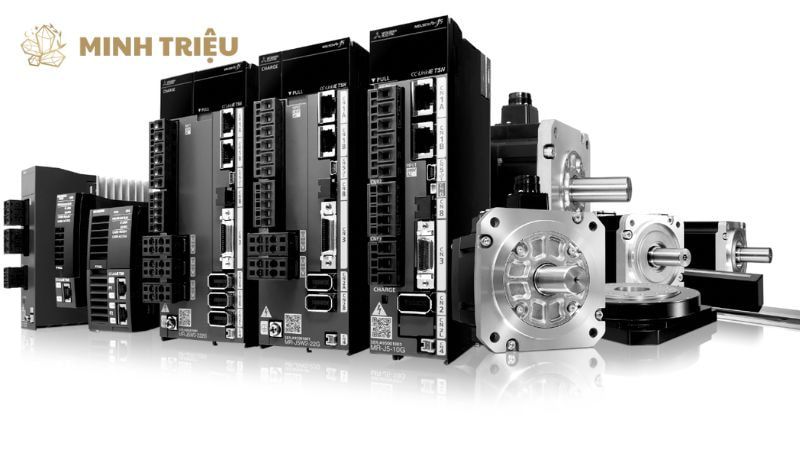

1. Giới thiệu: Tầm quan trọng của EMC trong Hệ thống Servo

1.1. EMC là gì?

Tương thích Điện từ (EMC) đại diện cho khả năng của thiết bị điện hoặc hệ thống vận hành một cách thỏa đáng trong môi trường điện từ của nó mà không gây ra nhiễu không thể chấp nhận được cho bất kỳ thiết bị nào khác trong môi trường đó.

EMC bao gồm hai khía cạnh chính: Phát xạ (Emissions) và Miễn nhiễm (Immunity). Phát xạ mô tả lượng năng lượng điện từ mà một thiết bị tạo ra và lan truyền ra môi trường xung quanh, trong khi Miễn nhiễm mô tả khả năng của thiết bị đó chống chịu lại các nhiễu điện từ từ bên ngoài mà không bị suy giảm hiệu suất.

1.2. Tại sao Động cơ Servo là mối nguy EMC cao?

Động cơ Servo là mối nguy EMC cao vì bản chất công nghệ điều khiển của chúng tạo ra nhiễu điện từ đáng kể. Sự cần thiết của việc tuân thủ quy định EMC trong sản xuất công nghiệp 4.0 là điều kiện tiên quyết cho việc đảm bảo độ tin cậy vận hành và tính toàn vẹn của dữ liệu trong các hệ thống tự động hóa phức tạp.

Đặc tính của Servo Drive sử dụng công nghệ PWM (Pulse Width Modulation), nơi các linh kiện bán dẫn (IGBT/MOSFET) thực hiện việc đóng cắt (switching frequency) cao ở tốc độ rất nhanh, tạo ra nhiễu tần số cao (High-frequency noise) lớn. Yếu tố cáp motor dài đóng vai trò là anten phát xạ nhiễu hiệu quả, lan truyền cả nhiễu dẫn và nhiễu bức xạ ra khu vực xung quanh, ảnh hưởng đến các cảm biến và thiết bị truyền thông nhạy cảm khác.

Các quy định về tương thích điện từ (EMC) trọng tâm và giải pháp kỹ thuật cần thiết, vì các nhà tích hợp hệ thống và Nhà chế tạo máy (OEM) cần hiểu rõ cách thức để đảm bảo hệ thống EMC Servo của họ tuân thủ tiêu chuẩn IEC 61800-3 và duy trì tương thích điện từ trong môi trường sản xuất công nghiệp.

2. Tiêu chuẩn Bắt buộc và Phân loại Môi trường

2.1. Bộ Tiêu chuẩn Quốc tế Cốt lõi

Bộ tiêu chuẩn quốc tế cốt lõi quy định các yêu cầu về EMC cho mọi thiết bị điện là IEC 61000 Series. Bộ tiêu chuẩn này cung cấp khuôn khổ cơ bản cho việc quản lý nhiễu điện từ và đảm bảo tương thích điện từ trong mọi môi trường. Tiêu chuẩn IEC/EN 61800-3 được coi là trọng tâm vì nó quy định EMC cụ thể cho Hệ thống truyền động điện (PDS – Power Drive Systems), bao gồm cả Servo Drive và động cơ servo. Tiêu chuẩn IEC 61800-3 xác định các giới hạn phát xạ và mức độ miễn nhiễm cần thiết tùy thuộc vào môi trường lắp đặt của hệ thống truyền động.

2.2. Phân loại Môi trường Hoạt động

Phân loại môi trường hoạt động là cần thiết để áp dụng các giới hạn Quy định về tương thích điện từ (EMC) một cách thích hợp. Tiêu chuẩn IEC 61800-3 thực hiện việc phân loại thành các nhóm C1, C2, C3, C4 dựa trên môi trường lắp đặt và điện áp nguồn.

Phân loại C1 áp dụng cho môi trường dân cư, C2 cho môi trường công nghiệp nhẹ hoặc nơi có nguồn điện công cộng, C3 cho môi trường công nghiệp nặng, và C4 cho các ứng dụng công nghiệp phức tạp với cáp động cơ dài hơn 30 mét. Yêu cầu tuân thủ đòi hỏi hầu hết các hệ thống servo công nghiệp phải đạt chuẩn C3 hoặc C4 do cường độ nhiễu điện từ cao trong môi trường nhà máy.

2.3. Mối liên hệ với An toàn Chức năng (Functional Safety)

Mối liên hệ giữa Quy định về tương thích điện từ (EMC) và An toàn Chức năng (Functional Safety) là không thể tách rời, vì nhiễu điện từ có thể ảnh hưởng nghiêm trọng đến các tín hiệu an toàn. Nhiễu điện từ có khả năng gây ra lỗi hoặc hỏng hóc trong các tín hiệu an toàn quan trọng như STO (Safe Torque Off) hoặc SLS (Safely Limited Speed). Tầm quan trọng của việc duy trì tính toàn vẹn tín hiệu là đảm bảo rằng Safety Drive nhận và thực thi lệnh an toàn một cách chính xác, không bị biến dạng do nhiễu, nhằm duy trì cấp độ toàn vẹn an toàn (SIL/PLe) đã thiết kế.

3. Các Thách thức EMC Chính trong Hệ thống Servo

3.1. Phát xạ Dẫn (Conducted Emissions)

Phát xạ Dẫn (Conducted Emissions) được định nghĩa là nhiễu truyền qua dây dẫn nguồn, bao gồm cả nhiễu chế độ đối xứng (Differential-mode noise) và nhiễu chế độ chung (Common-mode noise). Nguồn gốc chính của Phát xạ Dẫn xuất phát từ sự đóng cắt nhanh chóng của các linh kiện bán dẫn (IGBT/MOSFET) trong Servo Drive, gây ra các xung dòng điện lớn.

Nhiễu điện từ động cơ servo lan truyền trực tiếp trở lại lưới điện qua dây dẫn nguồn (Line to Neutral, Line to Ground), có thể gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác kết nối cùng lưới điện.

3.2. Phát xạ Bức xạ (Radiated Emissions)

Phát xạ Bức xạ (Radiated Emissions) là nhiễu lan truyền qua không gian dưới dạng sóng điện từ. Vấn đề cáp Motor là nguyên nhân chính, vì cáp motor (cáp Power Cable và cáp Feedback Cable) hoạt động như anten phát xạ nhiễu khi chúng mang các tín hiệu PWM tần số cao. Nhiễu bức xạ có thể gây nhiễu sóng vô tuyến hoặc ảnh hưởng đến các cảm biến không dây, thiết bị đo lường và hệ thống truyền thông trong môi trường sản xuất công nghiệp, làm suy giảm tương thích điện từ tổng thể.

3.3. Thách thức về Miễn nhiễm (Immunity)

Miễn nhiễm đại diện cho khả năng chống chịu của hệ thống Servo Drive đối với các nhiễu từ môi trường. Thách thức về Miễn nhiễm bao gồm một loạt các sự kiện điện từ bên ngoài có thể gây lỗi hệ thống. ESD (Phóng tĩnh điện) yêu cầu khả năng chống chịu của drive và encoder đối với các xung điện áp cao và ngắn, thường xảy ra do tương tác của con người.

Burst/Surge (Xung điện nhanh/Sét lan truyền) đòi hỏi hệ thống phải bảo vệ các mạch điều khiển nhạy cảm khỏi các quá áp lớn và ngắn. Cuối cùng, Giảm áp/Mất áp ngắn tạo ra yêu cầu về khả năng chịu lỗi của bộ cấp nguồn drive, đảm bảo hệ thống không bị ngắt đột ngột khi điện áp nguồn giảm tạm thời.

4. Giải pháp Kỹ thuật và Chiến lược Chống Nhiễu EMC cho Servo

4.1. Lọc Nhiễu Tại Nguồn

Lọc Nhiễu Tại Nguồn là chiến lược đầu tiên và quan trọng nhất để tuân thủ Quy định về tương thích điện từ (EMC). EMC Line Filter (Bộ lọc đường dây) có vai trò triệt tiêu Phát xạ Dẫn quay ngược trở lại lưới điện. Nguyên lý hoạt động của Bộ lọc đường dây là sử dụng cuộn cảm và tụ điện để tạo ra trở kháng cao đối với nhiễu tần số cao nhưng trở kháng thấp đối với tần số nguồn (50/60 Hz).

Cách chọn bộ lọc là căn cứ vào dòng điện định mức của drive và giới hạn nhiễu yêu cầu (C1, C2, C3, C4). Ngoài ra, Motor Filter (Bộ lọc Motor) là một giải pháp được lắp đặt giữa drive và motor, có mục đích giảm các xung điện áp dV/dt, giúp giảm nhiễu điện từ động cơ servo tại đầu ra và kéo dài tuổi thọ của motor.

4.2. Tiếp đất và Che chắn (Grounding & Shielding)

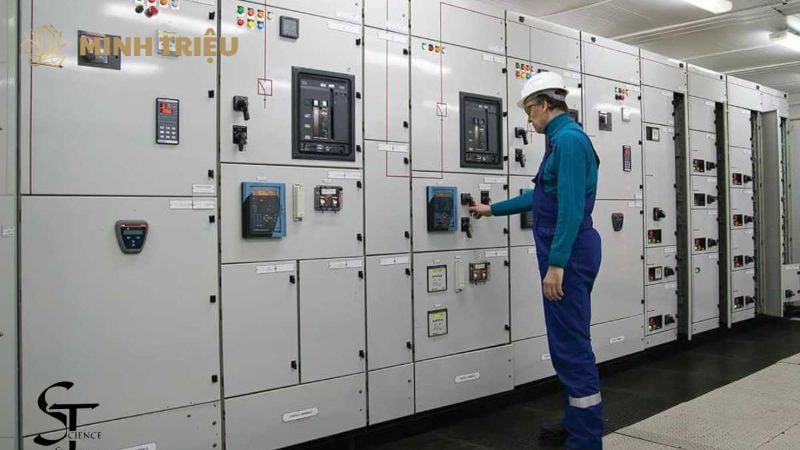

Tiếp đất và Che chắn là kỹ thuật quan trọng nhất để quản lý Phát xạ Bức xạ và nhiễu chế độ chung. Tiếp đất Tần số Cao yêu cầu việc sử dụng tiếp xúc diện rộng (large-area grounding) cho Servo Drive và các bộ lọc, thay vì chỉ sử dụng dây tiếp đất mỏng. Tầm quan trọng của kết nối che chắn 360 độ (360-degree shielding) là cung cấp đường dẫn trở kháng thấp cho dòng điện nhiễu chế độ chung, loại bỏ nhiễu này khỏi lõi cáp motor. Sử dụng cáp Motor có vỏ bọc (Shielded Cable) là bắt buộc, và việc kết nối vỏ bọc này với cả Servo Drive và khung máy phải được thực hiện đúng cách để đảm bảo hiệu quả che chắn.

Các điểm cần lưu ý khi thực hiện Tiếp đất Tần số Cao:

• Kết nối Cáp: Vỏ bọc cáp motor phải được kẹp chặt và tiếp xúc hoàn toàn với thanh tiếp đất hoặc vỏ kim loại của tủ điện.
• Điện trở: Đảm bảo điện trở tiếp đất càng thấp càng tốt.
• Điểm duy nhất: Tránh các vòng lặp tiếp đất (ground loops) bằng cách tuân thủ nguyên tắc tiếp đất tại một điểm duy nhất (Single-point grounding) cho mạch điều khiển.

4.3. Quản lý Cáp Tối ưu

Quản lý Cáp Tối ưu là chiến lược thiết kế bố trí cáp nhằm giảm thiểu hiệu ứng anten phát xạ nhiễu của cáp. Quy tắc tách cáp đòi hỏi phân tách cáp điện lực (Power) và cáp tín hiệu/an toàn (Signal/Safety) theo khoảng cách quy định (thường là 20-30 cm) để ngăn ngừa hiện tượng ghép nối điện từ.

Cáp tín hiệu phải luôn được chạy song song với các bề mặt kim loại tiếp đất để tận dụng hiệu quả che chắn tự nhiên của vỏ tủ điện. Sử dụng Ferrite Core là một kỹ thuật bổ sung, với vị trí lắp đặt tốt nhất là gần Servo Drive, có tác dụng làm tăng trở kháng đối với nhiễu tần số cao (Common-mode noise) mà không ảnh hưởng đến tín hiệu tải chính.

5. Quy trình Đánh giá và Chứng nhận EMC

5.1. Thử nghiệm và Đo lường

Quy trình Đánh giá và Chứng nhận EMC là bước bắt buộc để xác nhận hệ thống Servo Drive của bạn tuân thủ tiêu chuẩn IEC 61800-3. Thử nghiệm và Đo lường phải được thực hiện trong các điều kiện môi trường kiểm soát.

Các phòng thí nghiệm chuyên dụng thường sử dụng Phòng đo không dội (Anechoic Chamber) để thực hiện thử nghiệm Phát xạ Bức xạ không bị phản xạ sóng. Thiết bị cần thiết bao gồm Receiver/Spectrum Analyzer để đo cường độ nhiễu tại các dải tần số cụ thể.

Các bài kiểm tra bắt buộc bao gồm:

• Thử nghiệm Phát xạ Dẫn (Conducted Emissions Test): Đo nhiễu truyền qua đường dây điện áp thấp.
• Thử nghiệm Phát xạ Bức xạ (Radiated Emissions Test): Đo nhiễu lan truyền qua không gian.
• Thử nghiệm Miễn nhiễm (Immunity Test): Kiểm tra khả năng chống chịu của hệ thống với ESD, Burst/Surge, và nhiễu tần số vô tuyến (RF).

5.2. Lập Hồ sơ Kỹ thuật (Technical Documentation)

Lập Hồ sơ Kỹ thuật (Technical Documentation) là yêu cầu pháp lý cuối cùng. Hồ sơ này phải chứng minh việc tuân thủ Quy định về tương thích điện từ (EMC), đặc biệt dựa trên Tiêu chuẩn IEC 61800-3. Hồ sơ Kỹ thuật cần chứa các chứng chỉ EMC Servo của nhà cung cấp drive, sơ đồ đi dây, kết quả thử nghiệm EMC tại chỗ (nếu có), và các biện pháp giảm thiểu nhiễu đã áp dụng. Trách nhiệm của Nhà chế tạo máy (OEM) là đảm bảo rằng hệ thống cuối cùng, sau khi tích hợp drive, motor, cáp, và tủ điện, tuân thủ các giới hạn EMC áp dụng cho khu vực thị trường (ví dụ: Chứng nhận CE cho Châu Âu).

6. Kết luận

Tuân thủ EMC là yếu tố then chốt để đảm bảo độ tin cậy vận hành (Reliability) và an toàn của toàn bộ hệ thống servo trong sản xuất công nghiệp. Việc quản lý hiệu quả nhiễu điện từ động cơ servo bằng các chiến lược như Lọc nhiễu Servo và Tiếp đất Tần số Cao không chỉ là yêu cầu pháp lý mà còn là tiêu chuẩn kỹ thuật hàng đầu. Lời khuyên dành cho các kỹ sư là ưu tiên lựa chọn các Servo Drive và phụ kiện (như EMC Filter) đã được chứng nhận sẵn để đơn giản hóa Quy trình Xác nhận (Validation) và quy trình tuân thủ pháp lý cho máy móc. Bằng cách áp dụng các biện pháp kiểm soát EMC nghiêm ngặt, chúng ta có thể xây dựng các dây chuyền sản xuất có hiệu suất ổn định và tuổi thọ cao.
