Hướng Dẫn Kỹ Thuật: Khắc Phục Triệt Để Các Vấn Đề An Toàn Động Cơ Servo (Từ Chẩn Đoán Đến Tái Chứng Nhận)

Động cơ Servo là trung tâm không thể thiếu, đảm bảo độ chính xác vượt trội và khả năng lặp lại tối ưu, tạo nên nền tảng của tự động hóa chính xác trong các ứng dụng máy móc phức tạp như robot công nghiệp và máy CNC. Sự hoạt động tin cậy của Động cơ Servo là điều kiện tiên quyết cho năng suất và chất lượng, nhưng khi một lỗi an toàn xuất hiện, toàn bộ hệ thống sẽ đứng trước nguy cơ cao.

Sự cố kỹ thuật trong các trục tốc độ cao, đặc biệt là Lỗi an toàn máy móc công nghiệp liên quan đến việc mất kiểm soát chuyển động hoặc lỗi chức năng an toàn, không chỉ dẫn đến ngừng sản xuất tốn kém mà còn đe dọa trực tiếp đến tính mạng nhân viên thông qua tai nạn lao động hoặc kích hoạt mô-men xoắn bất ngờ. Bài viết này thiết lập quy trình từng bước chi tiết, được thiết kế cho các kỹ sư và chuyên gia bảo trì, nhằm mục tiêu khắc phục các vấn đề an toàn của Động cơ Servo một cách triệt để nhất.

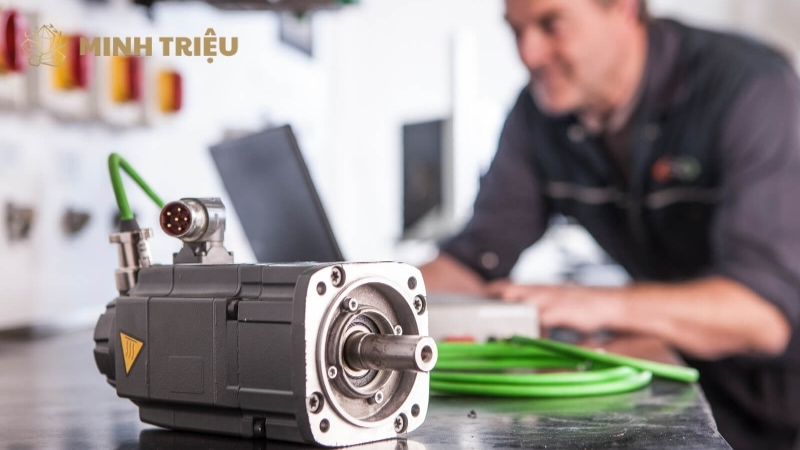

1. Phân Tích Nguyên Nhân Gốc Rễ và Chẩn Đoán Lỗi Servo An Toàn

Xử lý lỗi an toàn servo yêu cầu một phương pháp tiếp cận có hệ thống, đi sâu vào việc chẩn đoán nguyên nhân gốc rễ thay vì chỉ khắc phục triệu chứng.

1.1. Chẩn đoán Lỗi Mạch An Toàn và STO (Safe Torque Off)

Việc kiểm tra điện áp và dòng điện tại các chân tín hiệu STO là bước bắt buộc đầu tiên để xác định tình trạng hoạt động của mạch an toàn. Lỗi STO không kích hoạt hoặc Drive báo lỗi an toàn (Safety Fault) thường liên quan đến sự cố ở một trong hai kênh tín hiệu độc lập. Kỹ sư phải sử dụng đồng hồ vạn năng hoặc dao động ký để kiểm tra cả hai kênh này, đảm bảo chúng nhận được tín hiệu ngắt (thường là 0V hoặc ngắt mạch).

Xác định lỗi phần cứng (Hardware Fault) trong Servo Drive hay lỗi lập trình (Software Fault) trong Safety PLC là cần thiết để tập trung vào khu vực có vấn đề. Lỗi phần cứng thường biểu hiện dưới dạng rò rỉ điện áp tại các chân STO, trong khi lỗi lập trình có thể khiến logic an toàn bị bỏ qua. Kiểm tra độ toàn vẹn của mạch an toàn bên ngoài (như nút Emergency Stop – E-Stop, cảm biến an toàn, và rơ-le an toàn kép) đảm bảo tín hiệu nguồn đầu vào là chính xác trước khi đi vào Drive.

1.2. Phân Tích Lỗi Phanh và Tải Trọng Trục Z

Phanh giữ (holding brake) không giữ tải, dẫn đến tải trọng rơi trong trục đứng (Trục Z), là kết quả trực tiếp của Lỗi Hệ Thống Phanh. Sử dụng Brake Torque Tester (thiết bị đo mô-men xoắn phanh chuyên dụng) cho phép kiểm tra lực giữ thực tế của phanh và so sánh nó với lực giữ danh định, xác định mức độ mòn của phanh.

Phân tích lịch sử lỗi Drive là cần thiết để xác định xem phanh có bị lạm dụng để dừng tải hay không. Nếu Drive liên tục báo lỗi quá tải phanh nhiệt, điều đó chứng tỏ phanh đã được sử dụng không đúng mục đích thay vì Hãm tái sinh (Regenerative Braking). Kiểm tra điện áp cung cấp cho phanh (thường là DC 24V) giúp loại trừ lỗi nguồn hoặc đứt dây phanh, vì điện áp không ổn định có thể khiến phanh không đủ lực siết.

1.3. Xác Định Nguyên Nhân Mất Kiểm Soát Chuyển Động (Runaway)

Động cơ quay không kiểm soát (Loss of Motion Control) hoặc không thể đạt vị trí chính xác là dấu hiệu điển hình của lỗi hệ thống phản hồi. Kiểm tra tín hiệu từ Bộ mã hóa (Encoder) bằng dao động ký (Oscilloscope) là phương pháp chẩn đoán cao cấp, cho phép phát hiện nhiễu EMI/RFI hoặc suy hao tín hiệu ảnh hưởng đến độ tin cậy của thông tin vị trí. Nhiễu điện từ có thể làm sai lệch dữ liệu vị trí, khiến Servo Drive tính toán sai mô-men xoắn cần thiết.

Phân tích lỗi giao tiếp (Communication Errors) giữa Servo Drive và Bộ điều khiển (PLC/CNC) qua mạng công nghiệp (ví dụ: EtherCAT) giúp kiểm tra cáp và độ trễ mạng (Jitter), đảm bảo các lệnh thời gian thực được truyền đi chính xác. Kiểm tra độ siết của khớp nối Encoder và Motor Shaft loại trừ lỗi cơ học, vì khớp nối lỏng lẻo có thể tạo ra độ trễ giữa chuyển động thực tế của trục và dữ liệu phản hồi từ Encoder.

Bảng 1: Công Cụ Chẩn Đoán Lỗi Servo An Toàn

Loại Lỗi An Toàn	Công Cụ Chẩn Đoán Yêu Cầu	Mục Đích Kỹ Thuật	Phạm Vi Kiểm Tra
Lỗi STO/Mạch An Toàn	Đồng hồ Vạn năng & Oscilloscope	Đo điện áp/dòng điện tín hiệu ngắt an toàn.	Nút E-Stop, Rơ-le an toàn, Chân Drive STO.
Brake System Failure	Brake Torque Tester	Đo lực giữ vật lý, xác định độ mòn phanh.	Trục Z, Bộ phận phanh giữ (holding brake).
Loss of Motion Control	Oscilloscope & Công cụ phân tích mạng	Phát hiện nhiễu EMI/RFI trên tín hiệu Encoder, kiểm tra Communication Errors.	Bộ mã hóa (Encoder), Cáp Shielded Cables, Giao thức mạng.
Overheating/Overload	Đồng hồ đo nhiệt độ hồng ngoại	Xác định nhiệt độ bề mặt động cơ/Drive.	Tản nhiệt Drive, Vỏ Servo Motor, Quạt làm mát.

2. Quy Trình Khắc Phục và Sửa Chữa Chuẩn Công Nghiệp

Khắc phục các vấn đề an toàn yêu cầu một chiến lược sửa chữa có thứ tự ưu tiên rõ ràng: Điện tử để đảm bảo nguồn và mạch an toàn, Cơ khí để giải quyết tải và nhiệt, sau cùng là Lập trình để tối ưu hóa điều khiển.

2.1. Khắc phục Lỗi Điện Tử và Mạch An Toàn

Sự cố Drive/Lỗi Nguồn là nguyên nhân hàng đầu gây ra lỗi điện tử. Thay thế Servo Drive bị hỏng bằng linh kiện chính hãng là cần thiết để khôi phục chức năng điều khiển. Kiểm tra và sửa chữa mạch hãm tái sinh (Braking Resistor) và DC Bus giúp ngăn chặn sốc điện áp (Voltage Surge) do năng lượng tái sinh vượt ngưỡng.

Cài đặt hoặc kiểm tra hệ thống chống sét lan truyền (SPD) và bộ lọc sóng hài (Harmonic Filters) là giải pháp phòng ngừa bắt buộc nhằm bảo vệ các thiết bị nhạy cảm. Đối với Lỗi STO/Mạch An Toàn, kiểm tra lại toàn bộ sơ đồ đấu nối dây an toàn (Wiring Diagram) giúp loại trừ việc nối tắt hoặc đấu nối sai giữa các chân tín hiệu. Thử nghiệm ngắt nguồn an toàn bằng cách sử dụng công tắc và rơ-le an toàn kép xác nhận mạch an toàn hoạt động độc lập và hiệu quả.

2.2. Khắc phục Lỗi Cơ Khí và Nhiệt Độ Quá Cao

Lỗi Quá Tải/Nóng cần được giải quyết bằng cách đánh giá lại tải trọng cơ khí của máy (Tải thực tế so với Tải thiết kế) để loại trừ Động cơ quá tải (Mechanical Overload). Động cơ quá tải gây ra nhiệt độ cao, làm giảm tuổi thọ cuộn dây và kích hoạt lỗi an toàn nhiệt. Định kỳ làm sạch và kiểm tra hệ thống làm mát (quạt, tản nhiệt) của động cơ và Drive là quy trình Bảo Trì Dự Phòng (Preventive Maintenance – PM) cốt lõi.

Thay thế Cảm biến nhiệt độ (PTC/KTY Sensor) nếu chẩn đoán xác nhận cảm biến bị lỗi, đảm bảo chức năng bảo vệ nhiệt hoạt động. Đối với Lỗi Phanh, thay thế phanh giữ đã mòn (hoặc đạt dưới 80% lực giữ danh định) là biện pháp khắc phục trực tiếp nhất. Điều chỉnh lại thông số Drive để ưu tiên Hãm tái sinh cho việc dừng tải thông thường, bảo tồn tuổi thọ phanh giữ.

2.3. Khôi phục và Tối ưu Hệ thống Phản hồi (Encoder)

Sửa chữa nhiễu tín hiệu là ưu tiên hàng đầu để khôi phục độ tin cậy của Encoder. Sử dụng cáp chống nhiễu (Shielded Cables) mới, được thiết kế chuyên dụng cho servo, và áp dụng phương pháp nối đất (Grounding) chuẩn mực (nối đất 360 độ) tại Servo Drive là hành động kỹ thuật cần thiết. Kiểm tra Encoder và khớp nối giúp phát hiện các hư hỏng vật lý hoặc mạch điện bên trong. Điều chỉnh các thông số lọc nhiễu (Noise Filter) trong Servo Drive có thể tối ưu hóa tín hiệu và loại bỏ nhiễu dư thừa, cải thiện hiệu suất điều khiển.

3. Đảm bảo và Tái Chứng nhận An toàn (Validation and PM)

Sau khi khắc phục các vấn đề an toàn về mặt vật lý, quy trình Đảm bảo An toàn là bước không thể thiếu để xác nhận hệ thống đã trở lại trạng thái vận hành an toàn.

3.1. Quy trình Kiểm tra Lại và Chứng nhận SIL/PL

Thử nghiệm An toàn là việc thực hiện lại các chức năng an toàn (STO, SS1, SLS) sau khi sửa chữa. Việc này đảm bảo rằng các biện pháp khắc phục đã không vô tình tạo ra lỗ hổng an toàn mới. Ghi nhận chi tiết quá trình này là bắt buộc: Lập báo cáo kiểm tra chi tiết, ghi lại kết quả đo lường, và xác nhận đạt mức an toàn SIL/PL (Safety Integrity Level/Performance Level) đã thiết kế theo các tiêu chuẩn quốc tế như ISO 13849 và IEC 62061. Báo cáo này là bằng chứng pháp lý về trách nhiệm và sự tuân thủ an toàn của máy móc.

3.2. Chiến lược Bảo Trì Dự Phòng (Preventive Maintenance – PM) Tối ưu

Giám sát Tình trạng (Condition Monitoring) là chìa khóa để chuyển từ bảo trì phản ứng sang bảo trì dự đoán. Triển khai công cụ giám sát (Monitoring Tools) cho phép theo dõi liên tục các thông số quan trọng như nhiệt độ, dòng điện đỉnh (Peak Current), và điện áp DC bus, từ đó phát hiện các xu hướng báo hiệu sự cố sắp xảy ra.

Lịch trình PM phải được thiết lập chi tiết, bao gồm lịch kiểm tra cáp Servo Cable (đặc biệt tại các khu vực chuyển động cao), độ siết của đầu nối (Terminals) nguồn, và lực giữ của phanh bằng Brake Torque Tester. Chiến lược Bảo Trì Dự Phòng (Preventive Maintenance – PM) này kéo dài tuổi thọ thiết bị và giảm đáng kể nguy cơ xảy ra Lỗi an toàn máy móc công nghiệp.

Bảng 2: Kế Hoạch Tái Chứng Nhận và PM Tập Trung An Toàn

Hoạt Động	Công Cụ/Tiêu Chuẩn	Tần Suất	Mục Tiêu An Toàn
Kiểm tra STO/SS1	Sơ đồ đấu nối an toàn, Đồng hồ VOM	Hàng năm hoặc sau sửa chữa lớn	Xác nhận ngắt mô-men xoắn theo ISO 13849.
Kiểm tra Lực Giữ Phanh	Brake Torque Tester	6 tháng/lần (hoặc 1000 chu kỳ dừng)	Ngăn chặn tải trọng rơi trong trục Z.
Phân tích Sóng Encoder	Oscilloscope	Hàng năm	Đảm bảo chất lượng tín hiệu, tránh Communication Errors.
Giám sát Nhiệt Độ	Monitoring Tools	Liên tục (Condition Monitoring)	Phát hiện Động cơ quá tải (Mechanical Overload) và ngăn ngừa cháy nổ.

4. Kết Luận

Khắc phục các vấn đề an toàn của Động cơ Servo là một quy trình kỹ thuật phức tạp, đòi hỏi sự chính xác và chuyên môn cao từ bước chẩn đoán nguyên nhân gốc rễ đến quy trình tái chứng nhận an toàn. Việc áp dụng các kỹ thuật chẩn đoán nâng cao như sử dụng Oscilloscope để kiểm tra Encoder và Brake Torque Tester để đánh giá phanh là yếu tố then chốt. Việc tuân thủ quy trình Khắc phục các vấn đề an toàn và triển khai Chiến lược Bảo Trì Dự Phòng (Preventive Maintenance – PM) liên tục không chỉ giúp bảo vệ các thành phần điện tử quan trọng như Servo Drive mà còn duy trì hiệu suất sản xuất ổn định.
