Động cơ servo trực tiếp (direct drive servo): Giải Pháp Truyền Động Tối Ưu Cho Sản Xuất Công Nghiệp

Cập nhật lần cuối 25 Tháng mười một, 2025 bởi diu

Trong bối cảnh công nghiệp 4.0, động cơ servo trực tiếp (Direct Drive Servo Motor) trở thành công nghệ quan trọng nhờ khả năng điều khiển chính xác và tốc độ vượt trội. Việc loại bỏ các bộ truyền cơ khí như hộp số hay dây đai giúp trục tải gắn trực tiếp vào động cơ, hạn chế hoàn toàn sai số do khe hở cơ học và tăng độ cứng vững của hệ thống. Nhờ đó, thiết bị đạt độ chính xác cao, khả năng tăng tốc nhanh và độ lặp lại ổn định, phù hợp với những dây chuyền sản xuất yêu cầu khắt khe. Bài viết này cung cấp cái nhìn tổng quan về cấu tạo, nguyên lý hoạt động, ưu điểm và các ứng dụng nổi bật của servo DD.

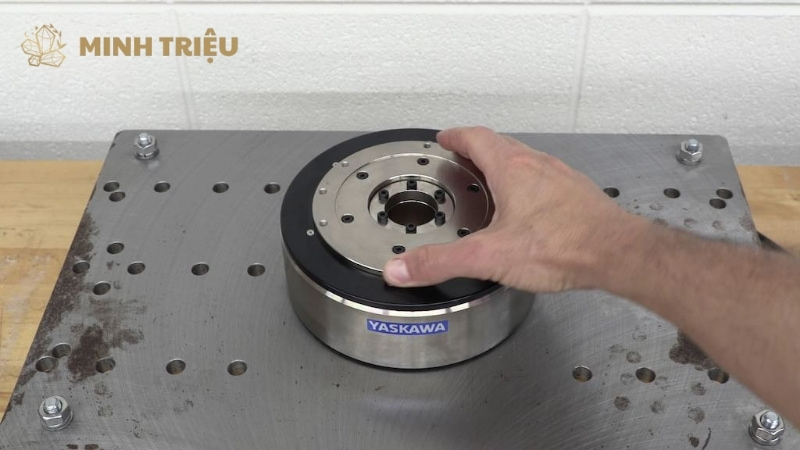

1. Động cơ Servo Trực Tiếp là gì? (Direct Drive Servo Motor)

1.1. Định nghĩa cơ bản

Động cơ servo trực tiếp (DD Servo) định nghĩa một loại động cơ điện quay hoặc tuyến tính, đặc biệt được thiết kế để kết nối trực tiếp tải trọng với trục truyền động mà không cần bất kỳ bộ phận giảm tốc hay tăng cường mô-men xoắn cơ khí nào. Khác biệt cơ bản nằm ở việc DD motor tích hợp mô-men xoắn cao và tốc độ quay phù hợp ngay trong bản thân thiết kế, loại bỏ sự cần thiết của hộp số giảm tốc. Sự loại bỏ cơ cấu trung gian này là nhân tố chính giúp động cơ đạt được phản ứng động lực học gần như tức thời và không bị ảnh hưởng bởi độ mòn hay độ dơ của bánh răng.

1.2. Khái quát về cấu tạo

Cấu tạo của Động cơ servo trực tiếp bao gồm các thành phần cốt lõi được tối ưu hóa để xử lý mô-men xoắn cao và đảm bảo độ chính xác vượt trội. Một DD motor điển hình bao gồm:

• Stator (Phần tĩnh): Stator chứa các cuộn dây điện được thiết kế đặc biệt để tạo ra từ trường mạnh mẽ, có khả năng tạo ra mô-men xoắn cao ngay cả ở tốc độ thấp.
• Rotor (Phần quay): Rotor được gắn nam châm vĩnh cửu, kích thước lớn hơn đáng kể so với động cơ truyền thống để tối đa hóa lực từ và mô-men xoắn.
• Vòng bi (Bearing): Vòng bi được gia công chính xác hỗ trợ trục quay và chịu được tải trọng xuyên tâm và hướng trục lớn, duy trì sự đồng tâm nghiêm ngặt.
• Encoder/Resolver độ phân giải cao: Đây là thành phần quyết định sự chính xác, cung cấp phản hồi vị trí với độ phân giải lên tới hàng triệu xung/vòng quay. Encoder độ phân giải cao đảm bảo bộ điều khiển có thể theo dõi và điều chỉnh vị trí tải trọng ở cấp độ micromet.

Về mặt cấu trúc, Động cơ servo trực tiếp được phân thành hai dạng chính để phù hợp với các yêu cầu lắp đặt khác nhau:

• Cấu trúc có khung (Housed Motor): Thiết bị được đóng gói hoàn chỉnh, bao gồm vỏ bảo vệ, vòng bi và encoder tích hợp sẵn, sẵn sàng để lắp đặt.
• Cấu trúc không khung (Frameless Kit): Đây là bộ linh kiện rời chỉ gồm Stator và Rotor, được các nhà tích hợp hệ thống lắp trực tiếp vào kết cấu máy móc (ví dụ: bàn xoay) để tối ưu hóa không gian và giảm thiểu quán tính.

1.3. Phân loại phổ biến

Thị trường công nghiệp hiện đại phân loại DD motor thành hai nhóm chính dựa trên loại chuyển động mà chúng tạo ra:

• Động cơ servo trục quay trực tiếp (Direct Drive Rotary Motor): Loại này thực hiện chuyển động quay, được sử dụng rộng rãi trong các ứng dụng bàn xoay chính xác, đầu phân độ, hoặc các trục xoay lớn của robot.
• Động cơ servo tuyến tính trực tiếp (Direct Drive Linear Motor): Loại này tạo ra chuyển động tịnh tiến thẳng mà không cần đến vít me hay dây đai, được cấu thành từ một thanh nam châm (stator) và một bộ cuộn dây (mover), mang lại tốc độ và khả năng tăng tốc vượt trội trong các hệ thống di chuyển đường dài.

2. Nguyên lý hoạt động và Ưu điểm đột phá của Động cơ DD Servo

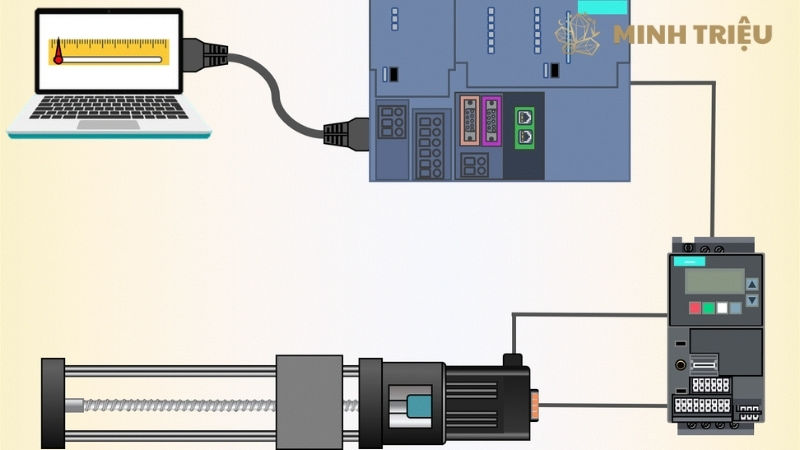

2.1. Nguyên lý hoạt động

Nguyên lý hoạt động của DD motor dựa trên sự tương tác điện từ trực tiếp giữa Stator và Rotor để sinh ra mô-men xoắn, trong khi một bộ điều khiển tiên tiến duy trì độ chính xác vị trí. Bộ điều khiển DD Servo (Drive) liên tục nhận dữ liệu phản hồi vị trí từ encoder độ phân giải cực cao gắn trên trục, sau đó so sánh vị trí thực tế với vị trí lệnh.

Nếu có bất kỳ sai lệch nào, bộ điều khiển sẽ điều chỉnh dòng điện cung cấp cho Stator ngay lập tức để tạo ra mô-men xoắn cần thiết, buộc Rotor phải quay theo đúng lệnh điều khiển. Quá trình vòng lặp kín này diễn ra với tốc độ cực nhanh, giúp động cơ duy trì vị trí và tốc độ chính xác một cách tuyệt đối, ngay cả khi đối mặt với sự thay đổi tải trọng đột ngột.

2.2. Các ưu điểm nổi bật (Lợi ích cốt lõi)

Ưu điểm động cơ trực tiếp mang lại những cải tiến mang tính cách mạng so với các hệ thống truyền động cơ khí cũ, định hình lại tiêu chuẩn về hiệu suất trong tự động hóa.

• Độ chính xác và độ lặp lại cực cao: Nhờ thiết kế servo không hộp số, động cơ hoàn toàn loại bỏ sai số do khe hở (backlash) và độ trễ cơ học tích lũy. Sự loại bỏ này đảm bảo rằng chuyển động của tải trọng phản ánh chính xác lệnh từ bộ điều khiển, đạt được độ lặp lại vị trí trong phạm vi micromet.
• Độ cứng vững hệ thống cao (High Stiffness): Hệ thống DD Servo thể hiện độ cứng vững tuyệt đối vì không có các thành phần đàn hồi (như bánh răng hay dây đai) giữa động cơ và tải trọng. Điều này cho phép bộ điều khiển thực hiện các thuật toán điều chỉnh (tuning) vòng lặp điều khiển với độ lợi cao hơn, dẫn đến khả năng chống nhiễu và triệt tiêu rung động vượt trội, cho phép phản ứng nhanh và chính xác với mọi lệnh điều khiển.
• Tốc độ và khả năng tăng tốc vượt trội: DD motor có tỷ lệ mô-men xoắn trên quán tính (Torque-to-Inertia Ratio) cao hơn đáng kể so với các motor truyền thống khi xem xét cả hệ thống. Điều này cho phép DD Servo đạt tốc độ cao hơn và thời gian tăng tốc/giảm tốc ngắn hơn rất nhiều, làm tăng thông lượng sản xuất một cách hiệu quả.
• Giảm thiểu chi phí bảo trì: Việc loại bỏ hộp số giúp DD Servo giảm đáng kể các bộ phận hao mòn. Điều này dẫn đến chu kỳ bảo trì kéo dài hơn, giảm thiểu thời gian ngừng máy, và tiết kiệm chi phí vận hành lâu dài, giúp tăng tuổi thọ tổng thể của thiết bị.
• Hoạt động êm ái và ít rung động: Vì không có sự ma sát và va đập giữa các bánh răng, động cơ servo trực tiếp hoạt động với độ ồn và độ rung thấp, điều này rất quan trọng trong các môi trường nhạy cảm như phòng thí nghiệm, phòng sạch, hoặc các quy trình gia công siêu chính xác.

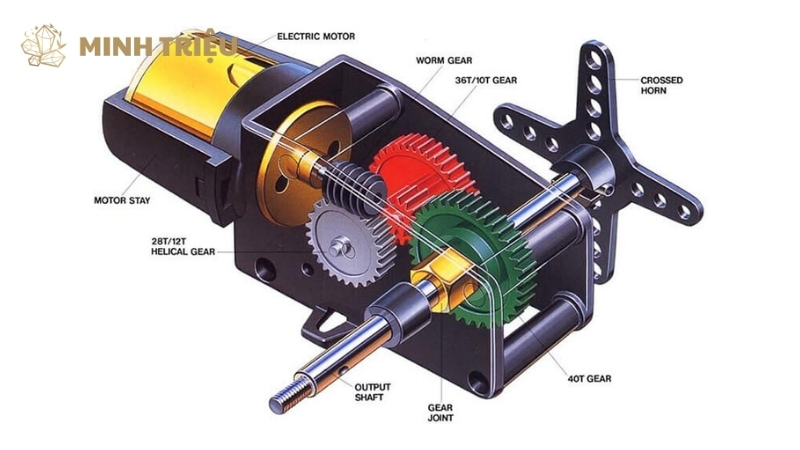

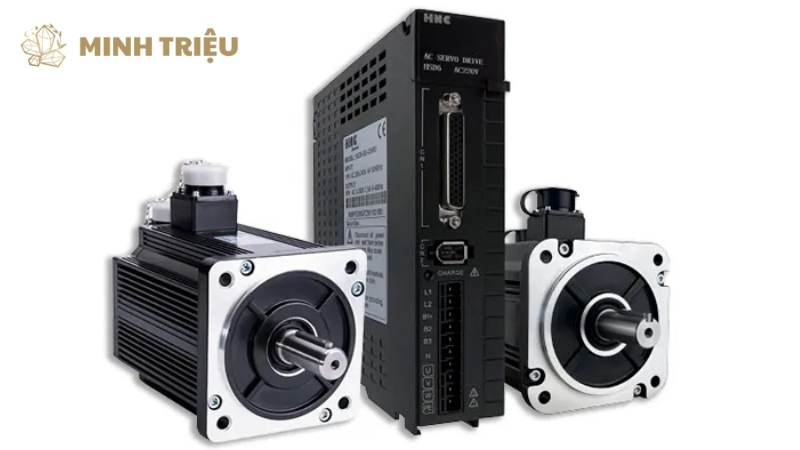

3. So sánh: Động cơ Servo Trực Tiếp và Động cơ Servo Truyền Thống (Có Hộp Số)

Để làm nổi bật giá trị cốt lõi của công nghệ Direct Drive Servo Motor, chúng ta cần tiến hành so sánh servo truyền thống với giải pháp trực tiếp trên các tiêu chí kỹ thuật quan trọng.

Tiêu chí	DD Servo (Trực tiếp)	Servo Truyền Thống (Có hộp số)	Ưu thế nổi bật
Độ chính xác vị trí	Cực cao, tuyệt đối	Cao, nhưng bị giới hạn bởi khe hở (backlash) của hộp số	Loại bỏ sai số khe hở
Độ cứng vững (Stiffness)	Tuyệt đối, phản ứng tức thì	Trung bình, có độ trễ/đàn hồi của cơ cấu	Đáp ứng động học nhanh hơn
Tỷ lệ T/I (Mô-men/Quán tính)	Cao (cả hệ thống)	Phụ thuộc vào tỷ số truyền của hộp số	Khả năng tăng tốc mạnh mẽ
Tuổi thọ và Bảo trì	Rất dài, bảo trì cực kỳ thấp	Dài, nhưng yêu cầu bảo trì định kỳ hộp số	Giảm chi phí vận hành (TCO)
Kích thước so với Mô-men	Mô-men xoắn cao (nhưng kích thước vật lý lớn hơn)	Mô-men xoắn cao (nhờ hộp số, kích thước motor nhỏ hơn)	Tối ưu hóa không gian (dạng phẳng)
Giá thành đầu tư	Ban đầu cao hơn	Ban đầu thấp hơn	Chi phí vòng đời (Life-cycle cost) thấp hơn

Phân tích này cho thấy, mặc dù giá thành ban đầu của DD motor có thể cao hơn, nhưng khả năng hoạt động không cần bảo trì và hiệu suất vượt trội trong các ứng dụng servo DD đòi hỏi chính xác sẽ bù đắp chi phí này một cách nhanh chóng.

4. Ứng dụng quan trọng của Động cơ Servo Trực Tiếp trong Công nghiệp

DD motor được triển khai chủ yếu trong các ngành công nghiệp mà sự sai lệch dù nhỏ cũng dẫn đến lỗi sản phẩm hoặc hiệu suất giảm sút đáng kể. Khả năng cung cấp mô-men xoắn cao, tốc độ cao và độ chính xác tuyệt đối đã mở ra nhiều cánh cửa ứng dụng:

• Máy công cụ và gia công chính xác (CNC, Laser Cutting): Các trục quay (A/B/C axes) của máy CNC 5 trục thường sử dụng DD motor để loại bỏ khe hở, đảm bảo đầu dao được định vị với độ chính xác micromet trong suốt quá trình phay hoặc cắt laser cutting tốc độ cao.
• Công nghiệp bán dẫn và điện tử: Trong lĩnh vực này, DD Servo là xương sống của các máy pick-and-place tốc độ cao và máy kiểm tra quang học tự động (AOI). Tốc độ chuyển động lặp lại và sự chính xác khi đặt linh kiện là tối quan trọng, và chỉ có công nghệ DD motor mới đáp ứng được chu kỳ thời gian (cycle time) siêu ngắn.
• Máy in công nghiệp và máy đóng gói: Các máy in offset, máy in kỹ thuật số cỡ lớn và các dây chuyền đóng gói cần sự đồng bộ tuyệt đối giữa các trục. Động cơ servo trực tiếp đảm bảo việc đăng ký màu sắc (color registration) trong in ấn hoặc định vị sản phẩm trong đóng gói diễn ra chính xác và tốc độ cao.
• Thiết bị y tế và phòng thí nghiệm: Trong các hệ thống chẩn đoán hình ảnh (ví dụ: máy chụp X-quang) hoặc các thiết bị phân tích tự động trong phòng lab, DD Servo cung cấp chuyển động mượt mà, không rung lắc, đảm bảo chất lượng hình ảnh và độ tin cậy của kết quả thí nghiệm.

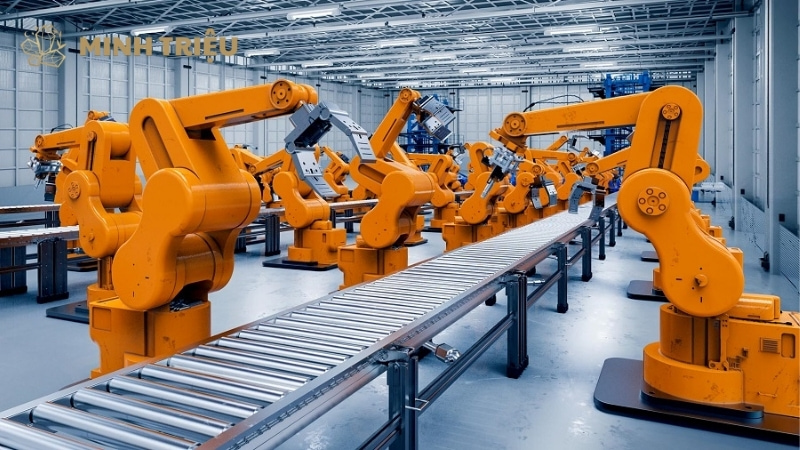

• Robot công nghiệp và các trục xoay lớn: Thay thế cho các hệ thống truyền động bánh răng phức tạp trong các khớp nối của robot hạng nặng hoặc các thiết bị định vị vệ tinh, mang lại hiệu suất động học vượt trội.

5. Hướng dẫn Lựa chọn và Lưu ý khi Triển khai DD Servo

Việc lựa chọn và tích hợp Động cơ servo trực tiếp đòi hỏi sự cân nhắc kỹ lưỡng về mặt kỹ thuật để tối đa hóa ưu điểm động cơ trực tiếp và tránh các vấn đề phát sinh.

5.1. Các yếu tố cần xem xét khi lựa chọn

Khi quyết định sử dụng DD motor, các kỹ sư cần đánh giá một loạt các thông số kỹ thuật để đảm bảo động cơ phù hợp với yêu cầu của tải trọng và chu kỳ làm việc:

• Mô-men xoắn yêu cầu (Torque): Xác định mô-men xoắn cực đại và mô-men xoắn liên tục cần thiết cho ứng dụng, bao gồm cả mô-men xoắn để tăng tốc, duy trì tốc độ và mô-men xoắn chịu tải. DD motor phải có khả năng cung cấp đủ mô-men xoắn cao mà không cần hộp số.
• Tốc độ tối đa và thời gian tăng tốc: Đảm bảo động cơ có thể đạt tốc độ cao cần thiết và khả năng tăng tốc/giảm tốc nhanh chóng, ảnh hưởng trực tiếp đến thông lượng.
• Độ phân giải của Encoder: Thông số này quyết định độ chính xác vị trí tối đa mà hệ thống có thể đạt được. Các ứng dụng siêu chính xác yêu cầu encoder có độ phân giải hàng triệu điểm.
• Kích thước và hình dạng: Lựa chọn giữa dạng trục rỗng (cho phép đi dây hoặc ống khí qua tâm), dạng phẳng (flat/pancake) (tối ưu không gian dọc), hoặc cấu trúc có khung/không khung tùy thuộc vào thiết kế máy.

5.2. Thách thức trong triển khai

Mặc dù mang lại lợi ích lớn, việc triển khai DD Servo cũng đặt ra một số yêu cầu kỹ thuật nghiêm ngặt:

• Yêu cầu bộ điều khiển (Drive) có hiệu năng cao: Bộ điều khiển phải có băng thông điều khiển rộng (high control bandwidth) và khả năng xử lý tốc độ phản hồi cực nhanh từ encoder độ phân giải cao.
• Đòi hỏi cấu trúc cơ khí cứng vững tuyệt đối: Do DD motor gắn trực tiếp tải, hệ thống không có cơ cấu giảm chấn của hộp số. Bất kỳ sự rung động, độ võng, hoặc độ đàn hồi nào của khung máy hoặc tải trọng sẽ được phản ánh ngay lập tức vào vòng lặp điều khiển, yêu cầu toàn bộ cấu trúc cơ khí phải cứng vững tuyệt đối để duy trì hiệu suất.
• Tối ưu hóa quán tính: Quán tính của tải trọng phải được khớp một cách cẩn thận với quán tính của động cơ để đạt được hiệu suất động lực học tối ưu.

5.3. Mẹo tối ưu hóa hiệu suất

Để hệ thống Động cơ servo trực tiếp hoạt động với hiệu suất tối đa, việc điều chỉnh (tuning) vòng lặp điều khiển chính xác là cực kỳ quan trọng.

Các mẹo tối ưu hóa bao gồm:

• Sử dụng Bộ điều khiển PID: Bộ điều khiển cần được tinh chỉnh các tham số P, I, D để cân bằng giữa độ phản hồi nhanh và độ ổn định. Với DD Servo, các giá trị độ lợi (gain) có thể cao hơn nhiều so với servo truyền thống.
• Tích hợp Tính năng giảm rung: Sử dụng các bộ lọc chống rung hoặc các thuật toán triệt tiêu cộng hưởng (resonance suppression filters) trong bộ điều khiển để xử lý các tần số cộng hưởng tiềm ẩn từ khung máy.
• Xác định mô hình quán tính: Thực hiện quy trình nhận dạng tự động để xác định chính xác quán tính và đặc tính ma sát của tải, từ đó tối ưu hóa việc điều chỉnh mô-men xoắn.

6. Kết luận

Động cơ servo trực tiếp (Direct Drive Servo) đã và đang khẳng định vai trò là công nghệ truyền động của tương lai, đặc biệt trong các ứng dụng cần sự kết hợp hoàn hảo giữa tốc độ và chính xác. Sự loại bỏ hộp số không chỉ giải quyết các hạn chế vật lý của truyền động cơ khí mà còn mở ra khả năng thiết kế máy móc gọn gàng, hiệu quả và đáng tin cậy hơn. Việc đầu tư vào ứng dụng servo DD chính là bước đi chiến lược, đảm bảo doanh nghiệp duy trì lợi thế cạnh tranh, đáp ứng những tiêu chuẩn chất lượng ngày càng khắt khe của thị trường sản xuất công nghiệp toàn cầu.
