Chứng Nhận và Tuân Thủ Tiêu Chuẩn Cho Động Cơ Servo: Hướng Dẫn Toàn Diện

Việc chứng nhận và tuân thủ các tiêu chuẩn kỹ thuật là yếu tố then chốt để đảm bảo động cơ servo vận hành an toàn, ổn định và hiệu quả trong môi trường công nghiệp hiện đại. Bài viết này phân tích chuyên sâu về Chứng nhận và tuân thủ các tiêu chuẩn bắt buộc cho động cơ servo trong sản xuất công nghiệp, bao gồm An toàn chức năng (Functional Safety) (SIL/PL), Tương thích điện từ (EMC) theo Tiêu chuẩn IEC 61800-3, và các quy định thị trường toàn cầu như Chứng nhận CE và Chứng nhận UL. Việc hiểu rõ các quy tắc này giúp các nhà chế tạo máy đảm bảo độ tin cậy vận hành và vượt qua các rào cản thương mại.

1. Giới thiệu: Vai trò Quyết định của Chứng nhận trong Tự động hóa

Tuân thủ Tiêu chuẩn là bắt buộc đối với động cơ servo trong sản xuất công nghiệp vì nó trực tiếp ảnh hưởng đến an toàn và tính hợp pháp của thiết bị trên thị trường. Tầm quan trọng của Chứng nhận và tuân thủ các tiêu chuẩn là đảm bảo an toàn cho người vận hành và độ tin cậy của thiết bị (Safety & Reliability) trong môi trường vận hành khắc nghiệt. Hệ thống servo thực hiện các chuyển động tốc độ cao và momen xoắn lớn, do đó bất kỳ sự cố nào cũng có thể dẫn đến tai nạn hoặc thiệt hại nghiêm trọng.

Phạm vi toàn cầu của việc tuân thủ giúp sản phẩm vượt qua các rào cản thương mại quốc tế. Ví dụ, Chứng nhận CE là điều kiện tiên quyết để bán máy móc tại thị trường EU, trong khi Chứng nhận UL là yêu cầu then chốt tại Bắc Mỹ. Nếu thiếu chứng nhận, sản phẩm sẽ không được phép lắp đặt hoặc sử dụng hợp pháp trong nhiều khu vực pháp lý.

Mục tiêu là cung cấp một hướng dẫn toàn diện, tập trung vào các yêu cầu chứng nhận kỹ thuật và pháp lý cho hệ thống servo. Nội dung sẽ bao gồm cái nhìn tổng quan về các tiêu chuẩn then chốt (như An toàn chức năng, EMC, và Môi trường), phân tích chi tiết các cấp độ tuân thủ, và hướng dẫn cách thức xác minh và lựa chọn thiết bị servo tuân thủ. Việc hiểu rõ các tiêu chuẩn này giúp các kỹ sư và nhà chế tạo máy ra quyết định sáng suốt, tối ưu hóa thiết kế hệ thống servo để đạt hiệu suất cao nhất và tuân thủ pháp lý.

2. Các Tiêu chuẩn Cốt lõi cho Hệ thống Servo (An toàn & EMC)

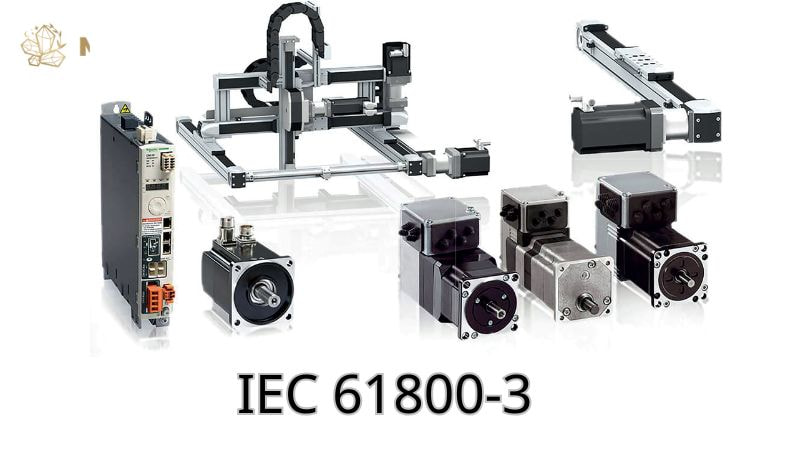

2.1. Tiêu chuẩn Tương thích Điện từ (EMC) – IEC 61800-3

Tiêu chuẩn Tương thích Điện từ (EMC) IEC 61800-3 là tiêu chuẩn riêng và quan trọng nhất đối với Hệ thống truyền động điện (Power Drive Systems – PDS), bao gồm Servo Drive và motor. Định nghĩa của tiêu chuẩn này là kiểm soát sự tương tác điện từ của drive, đảm bảo Servo Drive không phát ra nhiễu quá mức (Phát xạ) và không bị ảnh hưởng bởi nhiễu từ môi trường xung quanh (Miễn nhiễm).

Các yêu cầu về Phát xạ giới hạn mức độ nhiễu tần số cao mà drive có thể truyền dẫn qua dây cáp hoặc bức xạ vào không khí. Yêu cầu về Miễn nhiễm đảm bảo rằng drive vẫn hoạt động bình thường khi có các sự kiện điện từ thoáng qua (ví dụ: phóng tĩnh điện, xung nhanh).

Tiêu chuẩn IEC 61800-3 phân loại môi trường thành bốn nhóm chính, còn được gọi là Phân loại môi trường (Category Classification), có ảnh hưởng quyết định đến việc lắp đặt và lựa chọn bộ lọc EMC Servo.

• C1 (Môi trường công cộng/Dân cư): Yêu cầu nghiêm ngặt nhất, dùng cho các thiết bị công suất thấp (< 1 kVA) lắp đặt trong các tòa nhà dân cư.
• C2 (Môi trường công nghiệp nhẹ): Áp dụng cho các thiết bị công suất thấp (< 1 kVA) được vận hành bởi người có chuyên môn và sử dụng trong môi trường công nghiệp nhẹ.
• C3 (Môi trường công nghiệp điển hình): Yêu cầu phổ biến nhất, dùng cho tất cả các thiết bị công suất cao lắp đặt trong nhà máy, khu công nghiệp.
• C4 (Môi trường điện lực/Công nghiệp nặng): Dùng cho các hệ thống công suất lớn (> 100 kVA) hoặc các hệ thống phức tạp, thường yêu cầu kỹ thuật chống nhiễu riêng biệt.

2.2. Tiêu chuẩn An toàn Điện và Quy định Thị trường (CE, UL, CCC)

Tiêu chuẩn An toàn Điện và Quy định Thị trường đảm bảo rằng servo drive không chỉ an toàn về mặt điện mà còn được chấp nhận hợp pháp tại các khu vực thương mại lớn.

• Chứng nhận CE (Conformité Européenne) là dấu hiệu bắt buộc tại Châu Âu, đánh dấu sự tuân thủ của sản phẩm với các Chỉ thị (Directive) của EU. Các Chỉ thị quan trọng bao gồm Chỉ thị Máy móc (Machinery Directive) (đề cập đến An toàn chức năng), Chỉ thị EMC (đảm bảo Tương thích điện từ), và Chỉ thị Điện áp thấp (Low Voltage Directive – LVD). Nhà sản xuất phải lập Tài liệu Kỹ thuật và Tuyên bố Hợp chuẩn (DoC) để dán nhãn CE.
• Chứng nhận UL (Underwriters Laboratories) là tiêu chuẩn được công nhận rộng rãi tại Bắc Mỹ, chủ yếu tập trung vào an toàn cháy nổ và điện giật. Sự khác biệt then chốt là giữa UL Recognized (UR) và UL Listed (UL). UL Recognized áp dụng cho các thành phần (component) như servo drive được sử dụng bên trong máy móc lớn. UL Listed áp dụng cho các sản phẩm cuối cùng, độc lập (end product). Đối với servo drive, UL Recognized là phổ biến, có nghĩa là drive được chấp nhận sử dụng trong các hệ thống cuối cùng đã được UL chứng nhận.
• Chứng nhận CCC (China Compulsory Certification) là yêu cầu bắt buộc để nhập khẩu, bán và sử dụng một số loại servo drive tại Trung Quốc. CCC có cấu trúc tương tự như CE và yêu cầu thử nghiệm nghiêm ngặt tại các phòng thí nghiệm được chỉ định của Trung Quốc.

3. Các Lớp Tuân thủ Chuyên biệt (Safety, Network, Environment)

3.1. Tuân thủ An toàn Chức năng (Functional Safety)

Tuân thủ An toàn Chức năng (Functional Safety) là lớp tuân thủ quan trọng nhất để bảo vệ người và máy móc khỏi những nguy hiểm do lỗi hệ thống gây ra. Khái niệm An toàn chức năng là cần thiết vì nó tập trung vào việc ngăn chặn lỗi, chứ không chỉ là bảo vệ khỏi điện giật. Hệ thống an toàn đảm bảo rằng khi có lỗi, thiết bị sẽ chuyển sang trạng thái an toàn một cách có kiểm soát.

Có hai tiêu chuẩn chính được sử dụng để đánh giá An toàn chức năng của Servo Drive:

• Tiêu chuẩn IEC 61508/IEC 62061 (SIL): Phân tích cấp độ Toàn vẹn An toàn (Safety Integrity Level – SIL). SIL được chia thành 4 cấp độ (SIL1 đến SIL4), trong đó SIL cao hơn biểu thị xác suất lỗi nguy hiểm (Probability of Dangerous Failure per Hour – PFDH) thấp hơn.
• Tiêu chuẩn ISO 13849-1 (PL): Phân tích Cấp độ Hiệu năng (Performance Level – PL). PL được chia thành 5 cấp độ (PLa đến PLe), trong đó PLe là cấp độ cao nhất và thường được yêu cầu trong các ứng dụng máy móc có rủi ro cao.

Chức năng An toàn Tích hợp (Integrated Safety Functions) là tính năng ngày càng phổ biến trong các Servo Drive hiện đại. Hai tính năng cơ bản là STO (Safe Torque Off) và SS1 (Safe Stop 1). STO có chức năng ngắt nguồn điện đến motor, loại bỏ momen xoắn nguy hiểm mà không cần ngắt nguồn điều khiển. SS1 đảm bảo motor dừng có kiểm soát trước khi STO được kích hoạt. Nhà sản xuất cần cung cấp chứng nhận SIL/PL cho từng chức năng an toàn này.

3.2. Tiêu chuẩn Tương thích Mạng và Truyền thông

Sự cần thiết của tuân thủ Network Compliance xuất phát từ việc hệ thống servo hiện nay được điều khiển gần như hoàn toàn qua các mạng công nghiệp tốc độ cao (ví dụ: EtherCAT, Profinet, Mechatrolink). Việc tuân thủ đảm bảo sự tương thích và khả năng thay thế giữa các thiết bị của các nhà cung cấp khác nhau.

Ví dụ: Conformance Test cho EtherCAT xác nhận rằng Servo Drive hoạt động đúng theo các giao thức truyền tải dữ liệu, thời gian và dịch vụ. Tầm quan trọng của lớp vật lý (Physical Layer) và EMC là không thể phủ nhận trong mạng công nghiệp. Nhiễu điện từ có thể gây ra lỗi bit, mất gói tin (packet loss), dẫn đến lỗi điều khiển vòng kín và dừng máy khẩn cấp, do đó Servo Drive cần phải tuân thủ các tiêu chuẩn EMC ngay cả trên cổng giao tiếp.

3.3. Tiêu chuẩn Vật liệu và Môi trường (RoHS và REACH)

Tiêu chuẩn Vật liệu và Môi trường đóng vai trò quan trọng trong việc đảm bảo tính bền vững và an toàn sức khỏe của sản phẩm.

• RoHS (Restriction of Hazardous Substances) là Chỉ thị của EU đảm bảo hệ thống servo không sử dụng các chất cấm (như chì, thủy ngân, cadmium và một số chất khác) trong thành phần cấu tạo. RoHS có ý nghĩa đặc biệt quan trọng đối với các linh kiện điện tử và lớp hàn.
• REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) là Quy định của EU quy định việc đăng ký, đánh giá, cấp phép và hạn chế các hóa chất. Quy định này buộc nhà sản xuất phải khai báo nếu sản phẩm chứa các chất có nguy cơ cao (Substances of Very High Concern – SVHCs) vượt quá nồng độ cho phép. Việc tuân thủ REACH là bắt buộc cho mọi sản phẩm nhập khẩu vào EU.

4. Quy trình Đánh giá và Tài liệu Tuân thủ

4.1. Quy trình Chứng nhận cho Nhà sản xuất (OEM)

Quy trình Chứng nhận cho Nhà sản xuất (OEM) là một chuỗi các bước kỹ thuật và hành chính nhằm chứng minh sản phẩm cuối cùng (máy móc) tuân thủ luật pháp. Nhà sản xuất phải đảm bảo rằng hệ thống servo được lắp đặt tuân thủ các tiêu chuẩn liên quan.

• Bước 1: Thiết kế tuân thủ: Yêu cầu sử dụng linh kiện đã được chứng nhận (UL Recognized, CE). Nhà thiết kế cần áp dụng các nguyên tắc EMC Servo từ giai đoạn thiết kế (ví dụ: tiếp địa tần số cao, tách cáp).
• Bước 2: Kiểm tra nội bộ và Kiểm tra phòng thí nghiệm độc lập: Nhà sản xuất phải thực hiện kiểm tra Phát xạ và Miễn nhiễm tại phòng thí nghiệm nội bộ, sau đó xác nhận bởi phòng thí nghiệm bên thứ ba (độc lập) được công nhận. Kiểm tra An toàn chức năng cũng được tiến hành để đảm bảo SIL/PL được duy trì.
• Bước 3: Đánh giá Rủi ro và Thiết lập File Kỹ thuật (Technical File): Việc đánh giá rủi ro (Risk Assessment) là bắt buộc theo Chỉ thị Máy móc của CE. Sau đó, tất cả các tài liệu (bản vẽ, kết quả thử nghiệm, tính toán PL/SIL) sẽ được tổng hợp trong File Kỹ thuật – bằng chứng pháp lý về sự tuân thủ.

4.2. Vai trò của Tài liệu Tuyên bố Hợp chuẩn (DoC)

Tài liệu Tuyên bố Hợp chuẩn (DoC – Declaration of Conformity) là tuyên bố chính thức từ nhà sản xuất, xác nhận rằng sản phẩm hoàn toàn tuân thủ tất cả các chỉ thị và tiêu chuẩn hiện hành của khu vực đó (ví dụ: EU). DoC có giá trị như một hợp đồng pháp lý, trong đó nhà sản xuất chịu trách nhiệm nếu sản phẩm gây ra sự cố do không tuân thủ.

Hướng dẫn người dùng tìm kiếm và đọc Hiệp ước Hợp chuẩn là rất quan trọng: Người mua nên luôn yêu cầu DoC từ nhà cung cấp Servo Drive. Tài liệu này cần nêu rõ các tiêu chuẩn cụ thể được áp dụng (ví dụ: IEC 61800-3:2017), cấp độ EMC (C3), và các mức An toàn chức năng (SIL/PL) đã đạt được.

Các thông tin cần Kiểm tra trên DoC:

• Tên và địa chỉ của nhà sản xuất.
• Mã model chính xác của Servo Drive.
• Danh sách các Chỉ thị và Quy định EU đã tuân thủ (ví dụ: LVD, EMC, Machinery).
• Danh sách các tiêu chuẩn hài hòa (Harmonized Standards) được áp dụng (ví dụ: IEC 61800-3, ISO 13849-1).

5. Kết luận

Tuân thủ tiêu chuẩn là yếu tố then chốt đảm bảo chất lượng, tuổi thọ và độ tin cậy của hệ thống servo. Lựa chọn sản phẩm có chứng nhận EMC và Functional Safety (SIL/PL) giúp giảm thời gian dừng máy và bảo vệ tài sản. Trong bối cảnh Công nghiệp 4.0, servo drive hiện đại còn phải đáp ứng tiêu chuẩn An ninh mạng (IEC 62443) và hiệu suất năng lượng (IE) để chống nhiễu, bảo vệ điều khiển và tối ưu hóa năng lượng.
