Chẩn đoán Lỗi Thường Gặp của Động cơ Servo: Hướng dẫn Khắc phục Toàn diện

Động cơ servo đóng vai trò thiết yếu, hoạt động như hệ thống cơ điện tử cốt lõi cung cấp truyền động chính xác trong các ứng dụng sản xuất công nghiệp then chốt như máy CNC, Robot công nghiệp và dây chuyền đóng gói tốc độ cao. Độ chính xác và tốc độ phản hồi của servo quyết định chất lượng sản phẩm và hiệu suất dây chuyền, nhưng khi servo gặp sự cố, nó có khả năng gây ra sự cố nghiêm trọng, dẫn đến dừng máy (Downtime) kéo dài và thiệt hại sản xuất. Việc chẩn đoán lỗi thường gặp của động cơ servo đòi hỏi kỹ thuật viên phải có kiến thức chuyên sâu về cả điện, cơ khí, và điều khiển, đặc biệt là khả năng giải mã nhanh chóng các mã lỗi trên Servo Drive. Bài viết này sẽ cung cấp hướng dẫn toàn diện, từng bước để khắc phục lỗi servo một cách an toàn và hiệu quả, đi sâu vào phân loại lỗi (điện, cơ, tín hiệu), quy trình chẩn đoán chi tiết cho từng loại, và các biện pháp bảo trì dự đoán để đảm bảo độ tin cậy của hệ thống.

1. Giới thiệu: Tầm quan trọng của Việc Chẩn đoán Lỗi Servo Kịp thời

1.1. Bối cảnh hệ thống servo

Động cơ servo là “trái tim” của hệ thống truyền động chính xác trong sản xuất công nghiệp hiện đại, bao gồm máy CNC, Robot công nghiệp, và máy đóng gói. Hệ thống này đảm bảo độ chính xác vị trí và đồng bộ hóa trục, yếu tố quyết định chất lượng và tính lặp lại của quy trình sản xuất. Servo cung cấp kiểm soát chuyển động liên tục, khác biệt hoàn toàn với motor tiêu chuẩn, nhờ vào vòng phản hồi khép kín (sử dụng Encoder).

1.2. Vấn đề Downtime và Khắc phục Lỗi Servo

Sự cố bất ngờ của servo có khả năng gây ra dừng máy (Downtime) toàn bộ dây chuyền sản xuất, dẫn đến tổn thất lớn về tài chính và thời gian giao hàng. Khả năng khắc phục lỗi servo nhanh chóng và chính xác là kỹ năng thiết yếu đối với kỹ thuật viên vận hành, nhằm giảm thiểu thời gian ngừng hoạt động không mong muốn.

Mức độ phức tạp của các mã lỗi đòi hỏi quy trình chẩn đoán lỗi thường gặp của động cơ servo phải được thực hiện một cách có phương pháp và tuân thủ các quy tắc an toàn. Hướng dẫn này cung cấp quy trình toàn diện để chẩn đoán lỗi thường gặp của động cơ servo một cách nhanh chóng, chính xác và an toàn, giúp kỹ thuật viên vận hành khắc phục lỗi servo hiệu quả ngay tại hiện trường.

2. Tổng quan về Hệ thống Servo và Các Thành phần Dễ Gặp Lỗi

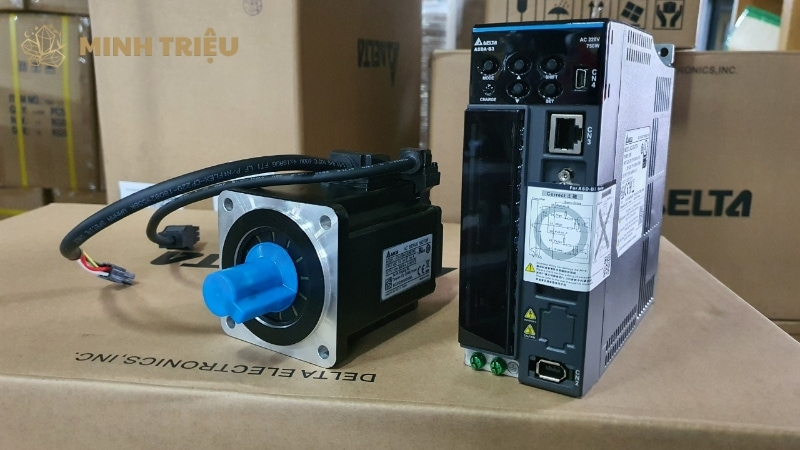

2.1. Cấu tạo cơ bản và nguyên lý hoạt động

Hệ thống servo bao gồm ba thành phần chính phối hợp nhịp nhàng: Servo Drive thực hiện chức năng khuếch đại và điều khiển; Servo Motor chuyển đổi năng lượng điện thành chuyển động cơ học; và Encoder cung cấp phản hồi vị trí, tốc độ chính xác. Servo Drive đóng vai trò là bộ não, nhận lệnh từ PLC và điều chỉnh dòng điện cấp cho Motor dựa trên tín hiệu phản hồi từ Encoder. Servo Motor hoạt động trên nguyên lý motor không chổi than (Brushless Motor), trong khi Encoder (tuyệt đối hoặc tương đối) đảm bảo vòng lặp điều khiển luôn được đóng kín và chính xác.

2.2. Các điểm yếu tiềm ẩn và nguyên nhân cốt lõi của hỏng hóc

Kỹ thuật viên cần xác định các vị trí thường xuyên chịu áp lực và nhiệt độ cao, đó chính là nguồn gốc tiềm ẩn của các lỗi phổ biến. IGBT (Transistor lưỡng cực cổng cách điện) trong Servo Drive dễ bị hỏng do quá dòng (Overcurrent) hoặc nhiệt độ vượt ngưỡng; vòng bi (bearing) của Servo Motor chịu tải trọng cơ khí liên tục, dẫn đến mài mòn và rung động quá mức; và cáp tín hiệu thường xuyên bị uốn cong hoặc bị nhiễm bẩn dầu mỡ, gây ra lỗi Encoder hoặc mất kết nối. Việc kiểm tra định kỳ các điểm yếu này là chìa khóa để thực hiện bảo trì dự đoán.

3. Phân loại 3 Nhóm Lỗi Cốt lõi Thường Gặp nhất

Phân loại lỗi giúp kỹ sư định hướng nguyên nhân nhanh chóng, tập trung vào việc xử lý các mã lỗi hiển thị trên Servo Drive dựa trên bản chất vật lý của sự cố.

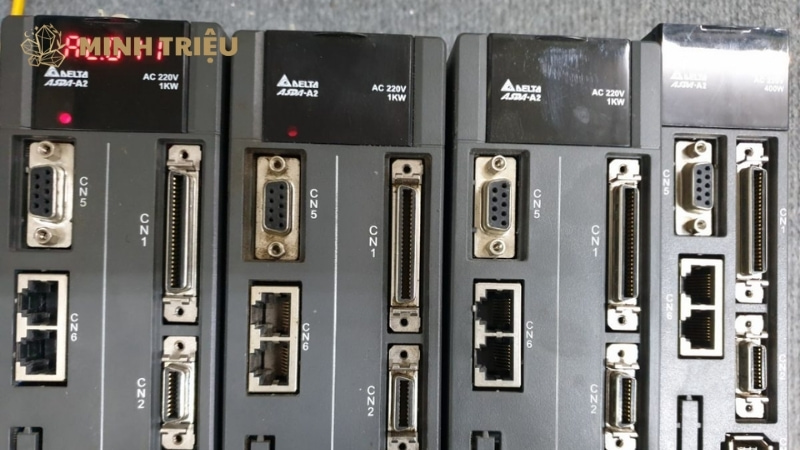

3.1. Nhóm Lỗi Điện và Servo Drive (Lỗi E/A)

Nhóm này bao gồm các sự cố liên quan đến dòng điện, điện áp và phần tử điện tử công suất bên trong Servo Drive. Quá dòng (Overcurrent/OC) thường xảy ra do ngắn mạch trong Servo Motor hoặc hỏng module IGBT của Drive, đây là lỗi nghiêm trọng cần ngắt nguồn ngay lập tức. Quá áp/Thấp áp (Overvoltage/Undervoltage) thường xuất phát từ nguồn cấp không ổn định, lỗi Bộ hãm tái sinh (Regenerative Resistor) không tiêu tán được năng lượng hãm, hoặc điện áp DC Bus bị sụt giảm. Quá nhiệt Drive (Drive Overheat) xảy ra khi quạt làm mát hỏng, bộ tản nhiệt bị bụi bẩn che phủ, hoặc nhiệt độ môi trường quá cao.

3.2. Nhóm Lỗi Cơ khí và Động cơ (Lỗi M)

Nhóm này liên quan đến vấn đề vật lý của Servo Motor và hệ thống truyền động kết nối. Quá tải (Overload/OL) xảy ra khi yêu cầu mô-men xoắn của tải cơ học vượt quá định mức của Motor trong thời gian dài, hoặc do ma sát cơ khí trong hệ thống truyền động tăng đột ngột (ví dụ: ray trượt, hộp số kẹt).

Rung động quá mức (Excessive Vibration) thường là dấu hiệu của hư hỏng vòng bi (bearing) hoặc sự sai lệch nghiêm trọng của trục Motor và trục tải, ảnh hưởng trực tiếp đến độ chính xác vị trí. Quá nhiệt Motor (Motor Overheat) là hệ quả của tải liên tục vượt định mức hoặc hệ thống làm mát kém hiệu quả, làm giảm tuổi thọ cách điện của cuộn dây.

3.3. Nhóm Lỗi Phản hồi và Tín hiệu (Lỗi F)

Nhóm này liên quan đến khả năng kiểm soát chuyển động của vòng phản hồi. Lỗi Encoder (Feedback Error) là một trong những lỗi servo phức tạp nhất, bao gồm mất tín hiệu phản hồi, độ phân giải không chính xác, hoặc hư hỏng vật lý của đĩa quang/từ tính bên trong Encoder. Đứt/Hở Cáp Tín hiệu là lỗi vật lý phổ biến, thường xảy ra tại các điểm cáp bị uốn cong lặp lại, dẫn đến mất kết nối hoặc tín hiệu bị nhiễu. Lỗi truyền thông xảy ra khi mất kết nối Bus công nghiệp (như EtherCAT, Profinet), làm bộ điều khiển trung tâm (PLC) không thể gửi lệnh chuyển động thời gian thực đến Servo Drive.

4. Chẩn đoán Chuyên sâu và Hướng dẫn Khắc phục Từng Lỗi Cụ thể

Để chẩn đoán lỗi thường gặp của động cơ servo hiệu quả, cần kết hợp kiểm tra mã lỗi, đo lường điện và phân tích cơ khí.

4.1. Lỗi Overcurrent (OC) và Overvoltage (OV) – Phân tích Điện tử Công suất

Quy trình chẩn đoán OC yêu cầu phải tắt nguồn khẩn cấp trước khi thực hiện đo đạc. Kỹ thuật viên đo điện trở cuộn dây động cơ (Servo Motor) giữa các pha (U-V, V-W, W-U); giá trị điện trở phải đồng đều và không được quá thấp so với thông số danh định. Tiếp theo, kiểm tra cách điện Motor bằng Megohm-kế để xác định có ngắn mạch chạm đất hay không, vì lỗi cách điện là nguyên nhân hàng đầu gây ra OC sau một thời gian dài sử dụng trong môi trường ẩm ướt hoặc nhiệt độ cao.

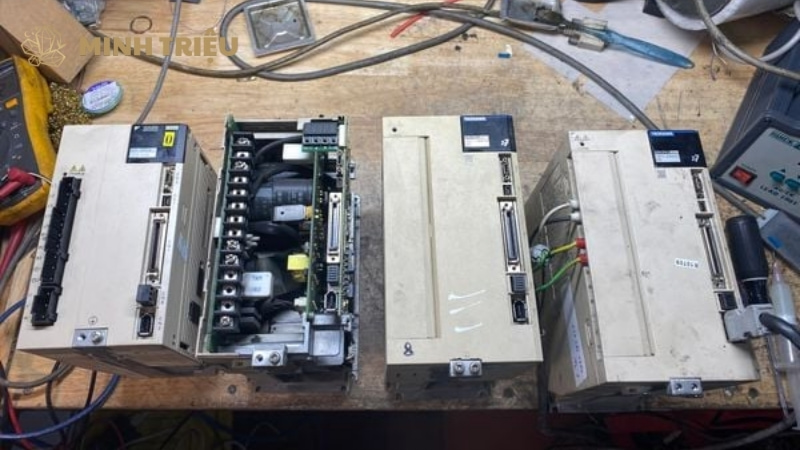

Các bước khắc phục OC/OV bao gồm: Thay thế cáp nếu phát hiện chạm chập hoặc rò rỉ điện. Đối với lỗi OV, cần kiểm tra Bộ hãm tái sinh (Braking Resistor) về giá trị điện trở (Ohms) và công suất (Watts) để đảm bảo nó có khả năng tiêu tán năng lượng hãm trong quá trình giảm tốc. Hỏng IGBT trên Drive có thể là nguyên nhân cuối cùng và yêu cầu sửa chữa servo tại trung tâm chuyên nghiệp vì việc thay thế IGBT đòi hỏi kỹ năng hàn và kiểm tra điện áp cao.

4.2. Lỗi Overload (OL) và Rung động Cơ học – Điều chỉnh Tải và Tuning

Để chẩn đoán OL, kỹ thuật viên cần kiểm tra Log dữ liệu trên Servo Drive để xem xét thông số mô-men xoắn theo thời gian. Mức tiêu thụ dòng điện vượt định mức liên tục sẽ xác nhận tình trạng quá tải thực sự. Nếu tải không đổi, lỗi OL giả có thể xảy ra do thông số điều khiển (tuning) chưa tối ưu.

Các bước khắc phục OL hiệu quả: Giảm tải cơ khí nếu có thể, hoặc xem xét thay thế Motor có công suất lớn hơn. Quan trọng hơn, cần thực hiện lại quy trình Auto-Tuning (tự động dò tìm tham số) của Drive để tối ưu hóa tham số Gain (độ lợi, đặc biệt là P-Gain và I-Gain), giúp Drive phản ứng tốt hơn với quán tính tải, ngăn chặn lỗi OL giả do điều khiển không chính xác.

Quy trình khắc phục Rung động bắt buộc kỹ thuật viên kiểm tra vòng bi bằng phương pháp nghe (stethoscope) hoặc cảm biến rung động. Kiểm tra độ thẳng hàng của trục Motor và trục tải là thiết yếu; sai lệch trục là nguyên nhân phổ biến nhất gây ra mòn vòng bi và rung động quá mức. Sử dụng bộ lọc nhiễu tần số (Notch Filter) trong Servo Drive là giải pháp phần mềm để giảm thiểu rung động cộng hưởng nếu nguyên nhân không phải do cơ khí.

4.3. Lỗi Encoder (Feedback Error) – Xử lý Tín hiệu Phản hồi

Chẩn đoán lỗi Encoder bắt đầu bằng việc kiểm tra mã lỗi cụ thể (Yaskawa: A.E, Mitsubishi: E6). Encoder cung cấp dữ liệu phản hồi cực kỳ nhạy cảm. Đo tín hiệu đầu ra của Encoder bằng máy hiện sóng (Oscilloscope) để kiểm tra tính toàn vẹn và độ sạch của sóng vuông (A, B, Z). Mất một trong các pha tín hiệu hoặc tín hiệu bị nhiễu có thể dẫn đến lỗi vị trí.

Đối với Encoder tuyệt đối (Absolute Encoder), lỗi phổ biến là pin sao lưu hỏng. Hết pin sẽ khiến Motor mất dữ liệu vị trí khi tắt nguồn, gây ra lỗi tham chiếu vị trí.

Để khắc phục triệt để lỗi này, kiểm tra cáp bọc nhiễu (Shielded Cable) và hệ thống nối đất (Grounding) chính xác để loại bỏ nhiễu điện từ. Trong trường hợp tín hiệu đầu ra bị mất hoặc không ổn định do hỏng vật lý (đĩa quang bẩn/hỏng), việc thay thế Encoder là bắt buộc.

5. Quy trình Chẩn đoán Tổng quát 5 Bước (Flowchart cho Kỹ thuật viên)

Áp dụng quy trình chẩn đoán có hệ thống giúp kỹ thuật viên chẩn đoán lỗi thường gặp của động cơ servo một cách nhất quán và giảm thiểu thời gian dừng máy.

Quy trình Chẩn đoán Servo Tiêu chuẩn:

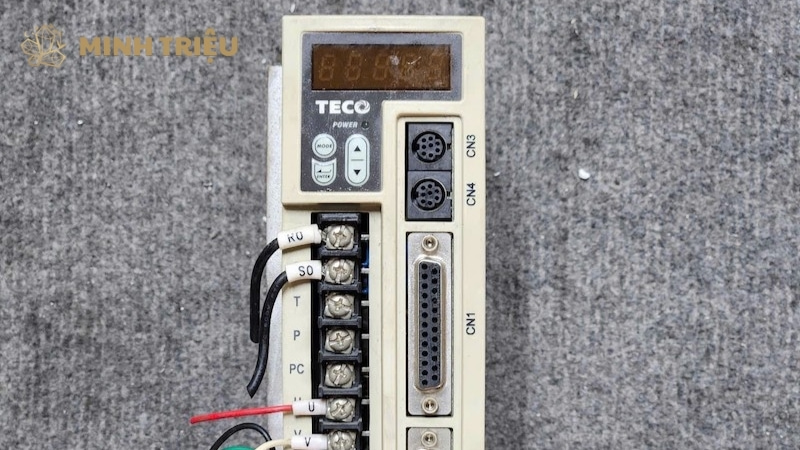

• Bước 1: Ghi nhận Mã lỗi và Tình trạng: Đọc và ghi lại mã lỗi hiển thị trên Servo Drive (ví dụ: Yaskawa: AL.30, Siemens: F7801). Mã lỗi là manh mối quan trọng nhất để xác định bản chất của sự cố (E/A, M, hay F). Ghi nhận các điều kiện hoạt động ngay trước khi lỗi xảy ra (tốc độ, mô-men xoắn, vị trí).
• Bước 2: Kiểm tra Vật lý và Môi trường: Thực hiện kiểm tra trực quan: Kiểm tra cáp có bị đứt, xoắn, hoặc hư hỏng. Kiểm tra khớp nối có lỏng lẻo hay không. Kiểm tra quạt làm mát và bộ tản nhiệt của Drive có sạch sẽ, đảm bảo thông gió. Kiểm tra nhiệt độ môi trường xung quanh Servo Drive.
• Bước 3: Đo lường Điện (Motor và Drive): Tắt nguồn và cách ly Motor. Đo điện trở cuộn dây (pha-pha) của Motor. Đo cách điện (pha-đất) bằng Megohm-kế để kiểm tra rò rỉ. Kiểm tra điện áp AC đầu vào của Drive và điện áp DC Bus. Đối với các lỗi liên quan đến IGBT, đo kiểm tra các diode bên trong module.
• Bước 4: Kiểm tra Phần mềm/Tham số Điều khiển: Sử dụng phần mềm của hãng (ví dụ: SigmaWin của Yaskawa) để kiểm tra lịch sử lỗi (Fault Log). Đánh giá các tham số điều khiển, đặc biệt là Auto-Tuning (độ lợi Gain), độ nhạy của bộ lọc (Filter), và giới hạn mô-men xoắn, để loại trừ lỗi do hiệu chỉnh không chính xác.
• Bước 5: Thử nghiệm và Giám sát Sau Khắc phục: Sau khi thay thế hoặc sửa chữa servo, chạy thử ở chế độ không tải và sau đó chạy ở tải thực. Giám sát nhiệt độ, thông số mô-men xoắn và rung động quá mức trong suốt chu kỳ tải đầu tiên để xác nhận đã khắc phục lỗi servo thành công và các tham số điều khiển đã tối ưu.

6. Giải pháp Phòng ngừa và Bảo trì Dự đoán (Predictive Maintenance)

Phòng ngừa luôn hiệu quả và tiết kiệm chi phí hơn sửa chữa servo khẩn cấp, đảm bảo độ tin cậy của hệ thống và tránh dừng máy không mong muốn.

6.1. Phương pháp Bảo trì Dự đoán Chuyên sâu

Việc chuyển từ bảo trì định kỳ sang bảo trì dự đoán (Predictive Maintenance) là xu hướng tất yếu trong sản xuất công nghiệp 4.0. Kỹ thuật viên không chỉ dựa vào thời gian mà còn dựa vào dữ liệu thực tế để đưa ra quyết định.

• Phân tích Rung động (Vibration Analysis): Sử dụng cảm biến gia tốc để đo biên độ và tần số rung. Sự gia tăng biên độ ở các tần số cụ thể là dấu hiệu sớm của hỏng vòng bi hoặc lệch trục, cho phép thay thế trước khi lỗi trở nên nghiêm trọng.
• Chụp ảnh Nhiệt (Thermography): Sử dụng camera nhiệt để kiểm tra nhiệt độ của Servo Drive và Motor. Điểm nóng bất thường (hotspot) trên vỏ Drive thường chỉ ra lỗi IGBT sắp xảy ra hoặc hỏng Bộ hãm tái sinh.
• Phân tích Dầu mỡ (Lubricant Analysis): Đặc biệt áp dụng cho các hệ thống Motor/Hộp số tích hợp. Phân tích các hạt kim loại trong dầu giúp xác định mức độ mài mòn của các bộ phận bên trong.

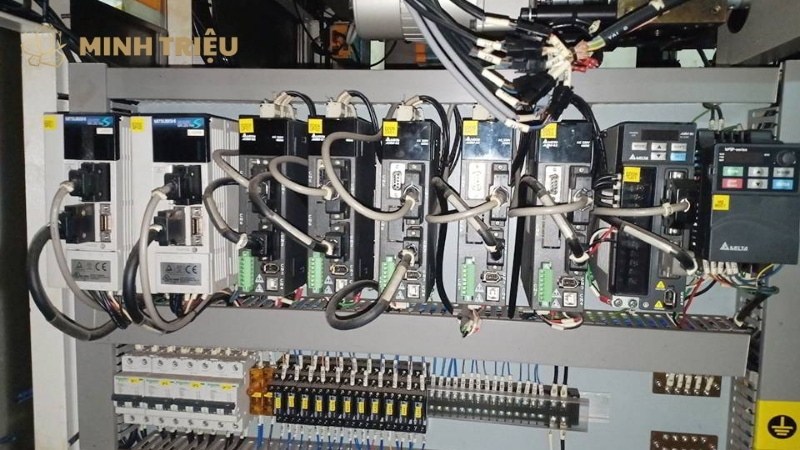

6.2. Tiêu chuẩn Lắp đặt và Đảm bảo Tín hiệu

Lắp đặt chính xác là biện pháp phòng ngừa hiệu quả nhất đối với lỗi tín hiệu và điện. Đảm bảo sử dụng cáp bọc nhiễu (Shielded Cable) chất lượng cao và hệ thống nối đất (Grounding) chính xác là yếu tố then chốt để loại bỏ nhiễu EMI/RFI, ngăn chặn lỗi Encoder và lỗi truyền thông.

• Grounding (Nối đất): Đảm bảo Servo Drive được nối đất đúng cách theo tiêu chuẩn EMC (Tương thích điện từ).
• Tách cáp: Cáp tín hiệu phản hồi từ Encoder phải luôn được đặt cách xa cáp nguồn Motor để tránh nhiễu cảm ứng.

7. Kết luận

Chẩn đoán lỗi thường gặp của động cơ servo là kỹ năng thiết yếu để duy trì hiệu suất và tối ưu hóa độ tin cậy của dây chuyền sản xuất công nghiệp. Việc nắm vững các mã lỗi và áp dụng quy trình chẩn đoán có hệ thống (kiểm tra vật lý, đo lường điện, phân tích phần mềm) giúp kỹ thuật viên khắc phục lỗi servo nhanh chóng. Các lỗi thường gặp liên quan đến điện tử công suất (IGBT) hay lỗi vật lý của Encoder cần sự can thiệp của trung tâm sửa chữa chuyên nghiệp để đảm bảo việc sửa chữa servo được thực hiện an toàn, chính xác, và đạt chuẩn tái sản xuất. Đầu tư vào bảo trì dự đoán và nâng cao năng lực chẩn đoán là chiến lược then chốt giúp doanh nghiệp giảm thiểu dừng máy và duy trì lợi thế cạnh tranh.
