Trực quan hóa dữ liệu cảm biến (Sensor Data Visualization) và sức mạnh trong sản xuất thông minh

Trong kỷ nguyên Công nghiệp 4.0, các nhà máy hiện đại đang được số hóa và kết nối mạnh mẽ. Hàng ngàn cảm biến công nghiệp được lắp đặt khắp nơi, tạo ra một lượng dữ liệu khổng lồ mỗi giây. Tuy nhiên, dữ liệu thô chỉ là những con số vô hồn. Để biến chúng thành những hiểu biết có giá trị, chúng ta cần một công cụ mạnh mẽ: Trực quan hóa dữ liệu cảm biến (Sensor Data Visualization). Đây là nghệ thuật và khoa học biến dữ liệu phức tạp thành hình ảnh trực quan, giúp các nhà quản lý, kỹ sư và người vận hành có thể “nhìn thấy” được trạng thái của nhà máy, từ đó đưa ra quyết định nhanh chóng, chính xác và hiệu quả.

1. “Nhìn thấy” dữ liệu – Sức mạnh của Trực quan hóa dữ liệu cảm biến

Dữ liệu là trái tim của mọi nhà máy thông minh, nhưng làm thế nào để chúng ta “đọc” được nhịp đập đó? Việc xem xét các bảng tính Excel với hàng triệu dòng dữ liệu từ các cảm biến công nghiệp là một nhiệm vụ bất khả thi. Nó giống như việc cố gắng hiểu một cuốn sách chỉ bằng cách đọc từng chữ cái mà không ghép thành từ hay câu.

Đây chính là lúc Trực quan hóa dữ liệu cảm biến phát huy vai trò quan trọng của mình. Nó không chỉ là việc tạo ra các biểu đồ đẹp mắt, mà là một quá trình biến đổi dữ liệu số thành những thông tin hữu ích và dễ tiếp cận. Bằng cách sử dụng các công cụ và kỹ thuật trực quan, chúng ta có thể làm nổi bật các xu hướng, phát hiện các bất thường, và hiểu được mối quan hệ phức tạp giữa các thông số khác nhau.

Nhờ đó, người dùng có thể nắm bắt được bức tranh toàn cảnh một cách nhanh chóng và chính xác, từ đó chuyển từ cách quản lý phản ứng sang cách quản lý chủ động và dự đoán. Công nghệ này là một yếu tố không thể thiếu để các doanh nghiệp hiện đại đạt được hiệu quả vận hành tối ưu trong môi trường cạnh tranh khốc liệt của IIoT và Công nghiệp 4.0.

2. Trực quan hóa dữ liệu cảm biến là gì và tại sao lại quan trọng?

2.1. Khái niệm cốt lõi của Trực quan hóa dữ liệu cảm biến

Trực quan hóa dữ liệu cảm biến là quá trình sử dụng các yếu tố hình ảnh như biểu đồ, đồ thị, bản đồ nhiệt và các bảng điều khiển (dashboard) để biểu diễn dữ liệu được thu thập từ các cảm biến công nghiệp. Mục tiêu của nó là làm cho dữ liệu trở nên dễ hiểu, dễ phân tích và có ý nghĩa hơn đối với người dùng. Quá trình này bao gồm ba giai đoạn chính:

• Thu thập dữ liệu: Dữ liệu thô được thu thập liên tục từ các loại cảm biến khác nhau (nhiệt độ, áp suất, độ rung, lưu lượng, v.v.) trên dây chuyền sản xuất.
• Xử lý và tổng hợp: Dữ liệu thô được làm sạch, chuẩn hóa và tổng hợp lại để sẵn sàng cho việc phân tích.
• Biểu diễn bằng hình ảnh: Dữ liệu đã được xử lý được đưa vào các công cụ trực quan hóa để tạo ra các hình ảnh biểu diễn.

2.2. Tầm quan trọng của Trực quan hóa dữ liệu cảm biến trong sản xuất

Trực quan hóa dữ liệu cảm biến không chỉ là một công cụ tiện ích mà còn là một yếu tố mang lại lợi thế cạnh tranh đáng kể.

• Ra quyết định nhanh chóng và hiệu quả: Các bảng điều khiển Dashboard thời gian thực giúp người quản lý và kỹ sư có một cái nhìn tổng quan về tình hình nhà máy chỉ trong vài giây. Thay vì phải đọc báo cáo dài dòng, họ có thể nhìn vào các biểu đồ để nắm bắt ngay các thông số quan trọng, từ đó đưa ra quyết định kịp thời khi có vấn đề phát sinh.
• Giám sát và kiểm soát quy trình: Bằng cách hiển thị trạng thái hoạt động của máy móc và dây chuyền sản xuất, Trực quan hóa dữ liệu cảm biến cho phép người vận hành dễ dàng theo dõi và kiểm soát quy trình. Ví dụ, một biểu đồ đường có thể hiển thị nhiệt độ của một lò nung, giúp người vận hành biết được khi nào nhiệt độ vượt quá giới hạn cho phép.
• Phát hiện bất thường và sự cố: Một trong những lợi ích lớn nhất của việc trực quan hóa dữ liệu cảm biến là khả năng làm nổi bật các điểm bất thường. Các biểu đồ có thể dễ dàng cho thấy sự thay đổi đột ngột về áp suất, độ rung hoặc dòng điện, những dấu hiệu tiềm ẩn của một sự cố sắp xảy ra. Điều này giúp các đội ngũ kỹ thuật có thể phản ứng trước khi vấn đề trở nên nghiêm trọng.
• Truyền đạt thông tin hiệu quả: Hình ảnh luôn là cách tốt nhất để truyền đạt thông tin phức tạp. Trực quan hóa dữ liệu cảm biến giúp các bên liên quan, từ nhân viên vận hành cho đến ban lãnh đạo, đều có thể hiểu và chia sẻ thông tin một cách rõ ràng, tạo ra sự đồng thuận và hợp tác tốt hơn.

3. Các loại biểu đồ và công cụ phổ biến

3.1. Các loại biểu đồ và đồ thị chính

Để trực quan hóa dữ liệu cảm biến một cách hiệu quả, việc lựa chọn loại biểu đồ phù hợp là rất quan trọng.

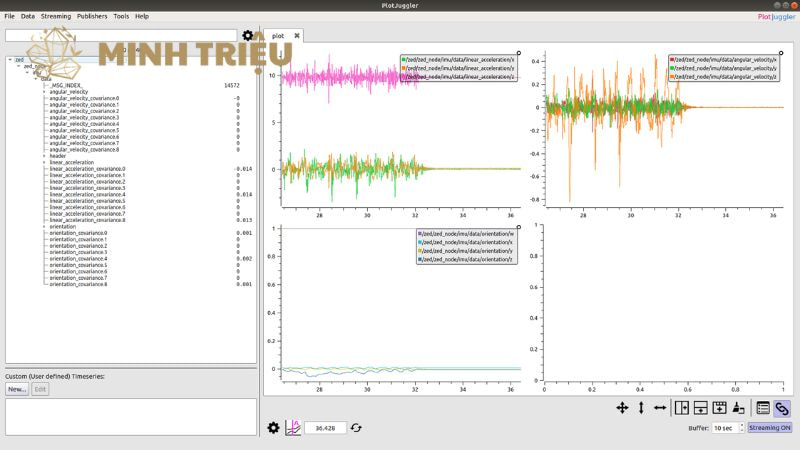

• Biểu đồ đường (Line Chart): Đây là loại biểu đồ phổ biến nhất cho dữ liệu chuỗi thời gian, giúp theo dõi sự thay đổi của một hoặc nhiều thông số theo thời gian. Ví dụ, theo dõi nhiệt độ hoặc áp suất trong suốt một ca làm việc.
• Biểu đồ cột (Bar Chart) và Biểu đồ tròn (Pie Chart): Thích hợp để so sánh các giá trị giữa các danh mục khác nhau. Ví dụ, so sánh thời gian hoạt động của các máy khác nhau hoặc tỷ lệ phần trăm sản phẩm đạt chuẩn so với sản phẩm lỗi.
• Biểu đồ tán xạ (Scatter Plot): Được sử dụng để khám phá mối quan hệ giữa hai biến. Ví dụ, xem xét mối tương quan giữa nhiệt độ của một động cơ và tốc độ quay của nó.
• Bản đồ nhiệt (Heatmap): Rất hữu ích khi cần hiển thị dữ liệu của nhiều cảm biến cùng lúc. Một bản đồ nhiệt có thể hiển thị nhiệt độ của toàn bộ khu vực nhà máy, giúp phát hiện các điểm “nóng” hoặc “lạnh” một cách trực quan.

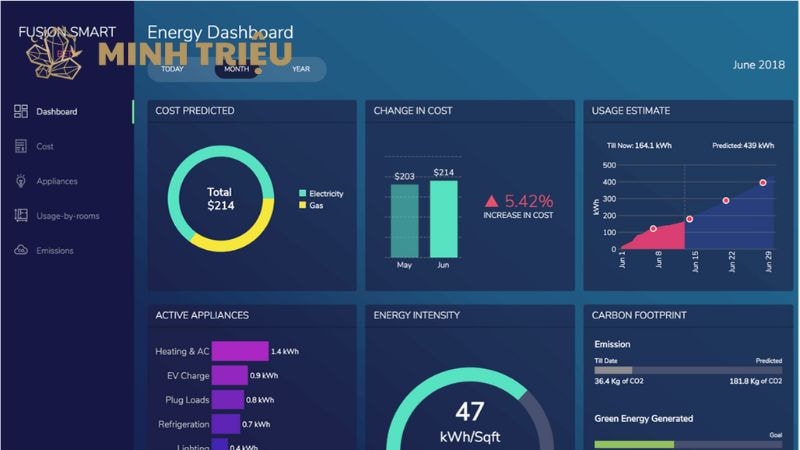

• Đồ thị thời gian thực (Real-time Dashboards): Đây là sự kết hợp của nhiều loại biểu đồ khác nhau trên một màn hình duy nhất, cung cấp cái nhìn toàn diện và cập nhật liên tục về trạng thái hoạt động của nhà máy.

3.2. Các công cụ và nền tảng hỗ trợ

Có rất nhiều công cụ mạnh mẽ hỗ trợ việc trực quan hóa dữ liệu cảm biến:

• Các công cụ Business Intelligence (BI): Các phần mềm như Tableau, Microsoft Power BI, và QlikView cho phép người dùng kết nối với nhiều nguồn dữ liệu khác nhau và tạo ra các dashboard phức tạp với khả năng tương tác cao.
• Các thư viện lập trình: Đối với các nhà phát triển, các thư viện như Matplotlib và Seaborn (Python) hoặc D3.js (JavaScript) là những công cụ mạnh mẽ để tạo ra các biểu đồ tùy chỉnh và ứng dụng web chuyên biệt.
• Nền tảng IIoT chuyên dụng: Các nền tảng này thường tích hợp sẵn các công cụ trực quan hóa dữ liệu cảm biến, giúp người dùng dễ dàng tạo dashboard và giám sát thiết bị mà không cần nhiều kiến thức về lập trình.

4. Ứng dụng thực tiễn của Trực quan hóa dữ liệu cảm biến

4.1. Giám sát hiệu suất thiết bị toàn diện (OEE)

Một trong những ứng dụng quan trọng nhất của trực quan hóa dữ liệu cảm biến là giám sát hiệu suất thiết bị toàn diện (OEE – Overall Equipment Effectiveness). OEE là một chỉ số đo lường mức độ hiệu quả của một thiết bị sản xuất.

• Trực quan hóa: Một dashboard OEE sẽ hiển thị các chỉ số như thời gian hoạt động (uptime), tốc độ sản xuất và tỷ lệ sản phẩm chất lượng. Dữ liệu từ các cảm biến tốc độ, đếm sản phẩm và cảm biến chất lượng sẽ được trực quan hóa thành các biểu đồ rõ ràng, giúp nhà quản lý nắm bắt ngay lập tức hiệu suất của từng máy.
• Lợi ích: Giúp nhanh chóng xác định các máy đang hoạt động kém hiệu quả, phân tích nguyên nhân gốc rễ và đưa ra các biện pháp cải thiện.

4.2. Giám sát môi trường nhà máy

Trong nhiều ngành công nghiệp, việc duy trì một môi trường làm việc ổn định là rất quan trọng. Trực quan hóa dữ liệu cảm biến giúp kiểm soát điều này.

• Trực quan hóa: Dữ liệu từ cảm biến nhiệt độ, độ ẩm, áp suất không khí và chất lượng không khí được hiển thị trên một dashboard tổng thể.
• Lợi ích: Đảm bảo môi trường làm việc an toàn cho nhân viên, duy trì điều kiện tối ưu cho các sản phẩm nhạy cảm (ví dụ: trong ngành dược phẩm, thực phẩm, hoặc điện tử), và giúp tuân thủ các quy định về an toàn và môi trường.

4.3. Hỗ trợ Bảo trì dự đoán (Predictive Maintenance)

Bảo trì dự đoán là một ứng dụng đột phá, và trực quan hóa dữ liệu cảm biến là một phần không thể thiếu.

• Trực quan hóa: Các đồ thị xu hướng của các thông số như độ rung, nhiệt độ, và áp suất theo thời gian có thể giúp các kỹ sư nhận biết các dấu hiệu hao mòn hoặc sự cố tiềm ẩn. Khi một thông số bắt đầu vượt quá ngưỡng bình thường, biểu đồ sẽ làm nổi bật điều đó, kèm theo các cảnh báo trực quan.
• Lợi ích: Giúp các kỹ sư lên kế hoạch bảo trì chủ động, thay thế các bộ phận bị hỏng trước khi chúng gây ra thời gian chết ngoài ý muốn, từ đó tiết kiệm chi phí và tăng hiệu suất.

5. Các yếu tố then chốt để Trực quan hóa hiệu quả

Để Trực quan hóa dữ liệu cảm biến thực sự mang lại giá trị, chúng ta cần tuân thủ một số nguyên tắc:

• Lựa chọn biểu đồ phù hợp: Mỗi loại dữ liệu có một câu chuyện riêng, và việc lựa chọn đúng loại biểu đồ sẽ giúp kể câu chuyện đó một cách rõ ràng nhất. Ví dụ, đừng dùng biểu đồ tròn để thể hiện xu hướng theo thời gian.
• Thiết kế Dashboard trực quan: Một dashboard hiệu quả phải được sắp xếp hợp lý, dễ đọc, và chỉ hiển thị những thông tin cần thiết. Việc sử dụng màu sắc nên có ý nghĩa (ví dụ: màu xanh lá cây cho trạng thái bình thường, màu đỏ cho cảnh báo).
• Khả năng tương tác: Một dashboard tốt cần cho phép người dùng tương tác, chẳng hạn như phóng to, thu nhỏ, lọc dữ liệu, hoặc so sánh các khoảng thời gian khác nhau. Điều này giúp họ khám phá dữ liệu sâu hơn.
• Cập nhật thời gian thực: Trong sản xuất, mọi giây đều có giá trị. Đảm bảo rằng dữ liệu trên dashboard được cập nhật liên tục để phản ánh trạng thái chính xác nhất của nhà máy.

6. Kết luận

Trực quan hóa dữ liệu cảm biến (Sensor Data Visualization) không chỉ là một công nghệ hiển thị đơn thuần mà là một công cụ chiến lược mang lại lợi thế cạnh tranh to lớn. Bằng cách biến những con số phức tạp từ cảm biến công nghiệp thành những hình ảnh dễ hiểu, nó giúp các doanh nghiệp ra quyết định nhanh chóng, giám sát hiệu quả, phát hiện sớm các sự cố và tối ưu hóa toàn bộ quy trình sản xuất. Trong bối cảnh Công nghiệp 4.0 và IIoT, làm chủ Trực quan hóa dữ liệu cảm biến là một yêu cầu bắt buộc để các doanh nghiệp không chỉ tồn tại mà còn phát triển mạnh mẽ và bền vững.
