Kiểm tra không phá hủy bằng cảm biến: Đột phá trong quản lý chất lượng và an toàn công nghiệp

Kiểm tra không phá hủy (Nondestructive Testing – NDT) là một quá trình cốt lõi trong sản xuất công nghiệp, cho phép đánh giá tính toàn vẹn của một vật liệu, linh kiện hoặc hệ thống mà không làm thay đổi hay phá hỏng chúng. Trong bối cảnh công nghiệp 4.0 và sản xuất thông minh, việc kết hợp các phương pháp NDT truyền thống với công nghệ cảm biến hiện đại đã tạo ra một đột phá, mang lại khả năng tự động hóa, tăng tốc độ và nâng cao độ chính xác của quá trình kiểm tra.

Nhu cầu đảm bảo chất lượng và an toàn sản phẩm ngày càng cao thúc đẩy các doanh nghiệp áp dụng các giải pháp NDT tiên tiến này. Bài viết này sẽ đi sâu vào các phương pháp NDT phổ biến, vai trò và lợi ích của việc sử dụng cảm biến trong quá trình này, các ứng dụng thực tế trong nhiều ngành công nghiệp, cũng như những thách thức và xu hướng phát triển trong tương lai. Mục tiêu là cung cấp một cái nhìn toàn diện về cách kiểm tra không phá hủy bằng cảm biến đang thay đổi cách chúng ta quản lý chất lượng và an toàn trong sản xuất công nghiệp.

1. Các Phương Pháp Kiểm Tra Không Phá Hủy Phổ Biến và Vai Trò Của Cảm Biến

Các phương pháp kiểm tra không phá hủy được sử dụng rộng rãi trong nhiều ngành công nghiệp, mỗi phương pháp đều có nguyên lý hoạt động riêng biệt và được cải tiến mạnh mẽ nhờ cảm biến.

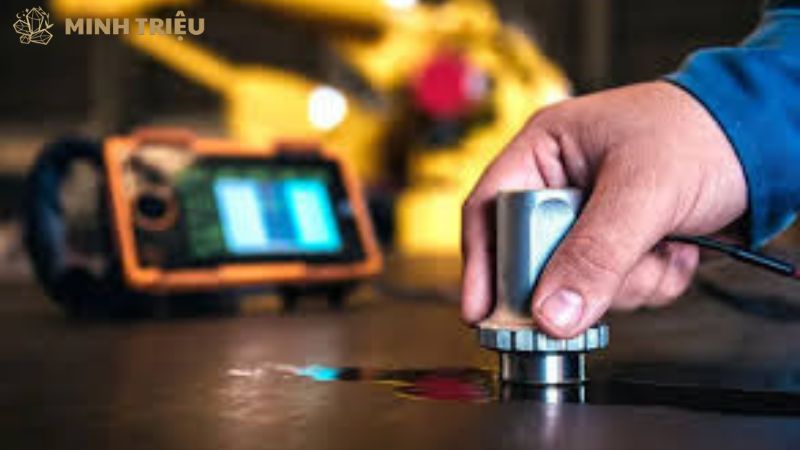

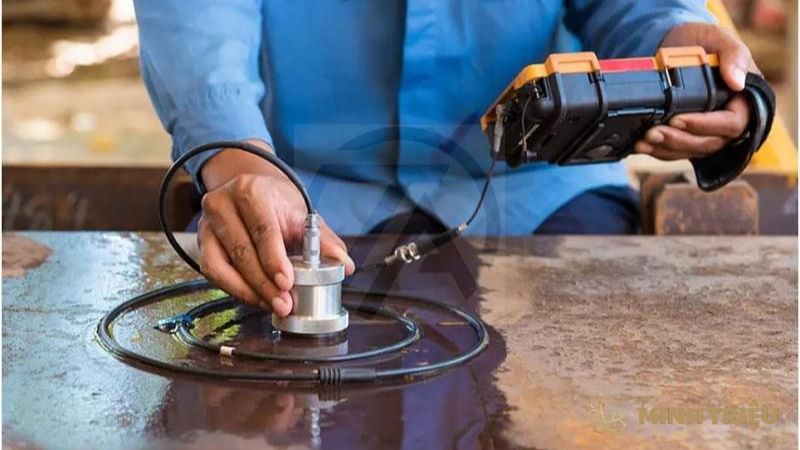

NDT bằng sóng siêu âm (Ultrasonic Testing) là một kỹ thuật sử dụng sóng âm thanh tần số cao để phát hiện các khuyết tật bên trong vật liệu như vết nứt, lỗ rỗng hoặc các vùng rỗ khí. Trong phương pháp này, cảm biến siêu âm (hay còn gọi là transducers) đóng vai trò cả là bộ phát và bộ thu, phát ra sóng siêu âm và thu lại sóng phản xạ để phân tích. Hệ thống cảm biến siêu âm mảng pha (Phased Array Ultrasonic Testing – PAUT) là một ví dụ điển hình cho sự tiến bộ này.PAUT sử dụng một mảng các phần tử cảm biến nhỏ, cho phép điều khiển chùm sóng âm để quét một vùng rộng lớn hơn, tăng tốc độ và độ chính xác của việc kiểm tra.

NDT bằng dòng điện xoáy (Eddy Current Testing) áp dụng nguyên lý điện từ để phát hiện các vết nứt bề mặt và gần bề mặt trong các vật liệu dẫn điện. Cảm biến dòng điện xoáy tạo ra một trường điện từ biến thiên, và đo lường sự thay đổi của dòng điện xoáy cảm ứng khi có khuyết tật, cho phép xác định vị trí và kích thước của lỗi. Các cảm biến đa tần và đa kênh hiện đại giúp phát hiện nhiều loại khuyết tật khác nhau cùng một lúc.

NDT bằng nhiệt (Thermal Imaging) là phương pháp đo lường sự phân bố nhiệt độ trên bề mặt vật thể để phát hiện các bất thường, ví dụ như lỗi cách nhiệt trong các tấm pin mặt trời hoặc các điểm nóng bất thường trên động cơ. Cảm biến hồng ngoại (camera nhiệt) là công cụ chính, chụp ảnh nhiệt để xác định các điểm nóng hoặc lạnh bất thường. Dữ liệu từ cảm biến này có thể được phân tích tự động để xác định các khu vực có nguy cơ cao.

NDT bằng thị giác máy (Machine Vision) sử dụng camera công nghiệp và phần mềm xử lý ảnh để kiểm tra các khuyết tật bề mặt như vết trầy xước, sai màu sắc hoặc các lỗi lắp ráp. Trong phương pháp này, các cảm biến quang học (camera) chính là “mắt” của hệ thống, cung cấp hình ảnh có độ phân giải cao. Công nghệ thị giác máy hiện đại kết hợp với học sâu (Deep Learning) cho phép hệ thống tự động nhận diện và phân loại các khuyết tật phức tạp với độ chính xác vượt trội so với con người.

2. Lợi Ích Của Việc Sử Dụng Cảm Biến Trong NDT

Việc sử dụng cảm biến trong NDT mang lại nhiều lợi ích vượt trội so với các phương pháp thủ công, tạo ra một cuộc cách mạng trong quản lý chất lượng.

Tự động hóa và Tốc độ là một lợi ích chính. Các cảm biến cho phép thực hiện kiểm tra liên tục và tự động trên dây chuyền sản xuất tốc độ cao, loại bỏ sự can thiệp thủ công và lỗi do con người. Điều này tăng tốc độ kiểm tra một cách đáng kể, giảm thiểu thời gian chết. Một hệ thống kiểm tra tự động có thể xử lý hàng trăm sản phẩm mỗi giờ, trong khi việc kiểm tra thủ công sẽ tốn nhiều thời gian và không đồng đều về chất lượng.

Độ chính xác và Độ tin cậy cũng được nâng cao. Cảm biến hiện đại có độ phân giải và độ nhạy cao, thu thập dữ liệu chi tiết hơn về các khuyết tật. Dữ liệu này có thể được kết hợp với các thuật toán học máy để phân tích, phát hiện các mẫu lỗi phức tạp mà mắt người khó nhận biết, như các vết nứt siêu nhỏ hoặc thay đổi cấu trúc vật liệu.

Giảm chi phí và Tối ưu hóa nguồn lực là một lợi ích kinh tế quan trọng. Kiểm tra không phá hủy bằng cảm biến giúp phát hiện lỗi sớm, giảm tỷ lệ sản phẩm lỗi phải loại bỏ và tiết kiệm nguyên vật liệu. Tự động hóa quá trình kiểm tra giảm nhu cầu về lao động chuyên môn cao, giải phóng nhân lực cho các công việc có giá trị hơn.

Đảm bảo an toàn và truy xuất nguồn gốc cũng được cải thiện. Kiểm tra tự động bằng cảm biến giảm nguy cơ cho người lao động trong các môi trường nguy hiểm (ví dụ: khu vực có bức xạ hoặc nhiệt độ cao). Ngoài ra, mỗi sản phẩm được kiểm tra có một hồ sơ dữ liệu chi tiết, giúp truy xuất nguồn gốc khi có sự cố, nâng cao trách nhiệm giải trình và đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt của ngành.

3. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp

Kiểm tra không phá hủy bằng cảm biến có nhiều ứng dụng thực tế trong các ngành công nghiệp. Trong công nghiệp Ô tô, cảm biến siêu âm được sử dụng để kiểm tra các mối hàn thân xe, đảm bảo chúng đủ chắc chắn để chịu được va chạm. Các cảm biến quang học kiểm tra chất lượng lớp sơn và độ dày của lớp phủ. Các hệ thống thị giác máy tự động kiểm tra các chi tiết nhỏ như bu lông, ốc vít để đảm bảo chúng được lắp đặt đúng cách.

Trong Hàng không vũ trụ, cảm biến siêu âm phát hiện các khuyết tật bên trong vật liệu composite của cánh máy bay. Cảm biến nhiệt phát hiện các điểm nóng bất thường trong động cơ, chỉ ra khả năng hỏng hóc sớm. Các hệ thống này là yếu tố sống còn để đảm bảo an toàn cho các chuyến bay.

Trong sản xuất điện tử, cảm biến thị giác kiểm tra bo mạch PCB để đảm bảo các mối hàn và linh kiện được đặt đúng vị trí. Hệ thống này có thể phát hiện các lỗi như cầu chì bị hỏng, linh kiện bị thiếu, hoặc hàn lạnh.

Trong sản xuất năng lượng, cảm biến siêu âm và cảm biến từ trường phát hiện ăn mòn và nứt gãy trong đường ống dẫn dầu khí. Việc kiểm tra định kỳ bằng cảm biến giúp ngăn ngừa các thảm họa môi trường và kinh tế.

Bảng: Ứng dụng NDT bằng cảm biến theo ngành công nghiệp

Ngành công nghiệp	Ứng dụng NDT	Loại cảm biến
Ô tô	Kiểm tra mối hàn, lớp sơn	Siêu âm, Quang học
Hàng không vũ trụ	Kiểm tra cánh máy bay, động cơ	Siêu âm, Nhiệt
Điện tử	Kiểm tra bo mạch PCB	Thị giác (Camera)
Năng lượng	Kiểm tra đường ống	Siêu âm, Từ trường

4. Thách Thức và Hướng Phát Triển Tương Lai

Việc triển khai NDT bằng cảm biến cũng đối mặt với một số thách thức. Chi phí đầu tư ban đầu là một rào cản lớn. Hệ thống NDT tự động có chi phí cao cho phần cứng và phần mềm. Độ phức tạp của dữ liệu cũng là một vấn đề. Dữ liệu từ cảm biến có thể rất lớn và phức tạp, đòi hỏi các thuật toán phân tích mạnh mẽ và nền tảng IIoT phù hợp.

Hướng phát triển trong tương lai rất hứa hẹn. Kết hợp cảm biến đa phương thức là một xu hướng quan trọng. Bằng cách tích hợp dữ liệu từ nhiều loại cảm biến khác nhau (siêu âm, nhiệt, quang học), các hệ thống có thể đưa ra đánh giá chính xác và toàn diện hơn về tình trạng của vật thể. Ví dụ, một hệ thống có thể sử dụng cảm biến siêu âm để phát hiện khuyết tật bên trong và cảm biến thị giác để kiểm tra bề mặt, sau đó kết hợp hai bộ dữ liệu để đưa ra kết luận cuối cùng.

Trí tuệ nhân tạo (AI) và Học máy là chìa khóa để cải thiện NDT. Các mô hình học máy sẽ được sử dụng để tự động nhận diện các loại khuyết tật mới và cải thiện độ chính xác của việc phát hiện. NDT từ xa và không dây cũng đang phát triển. Sử dụng cảm biến không dây cho phép thực hiện kiểm tra ở các vị trí khó tiếp cận hoặc nguy hiểm mà không cần sự can thiệp của con người. Công nghệ này đặc biệt hữu ích trong việc kiểm tra các đường ống ngầm hoặc các cấu trúc lớn.

5. Tích hợp NDT vào Quy trình Sản xuất Thông minh

NDT không còn là một quá trình tách rời mà đã trở thành một phần không thể thiếu của quy trình sản xuất thông minh. Tích hợp với Quản lý Hiệu suất Tài sản (APM): Dữ liệu từ cảm biến NDT được tích hợp trực tiếp vào hệ thống APM, giúp nhà quản lý có cái nhìn toàn diện về “sức khỏe” của máy móc và tài sản, từ đó đưa ra quyết định bảo trì dự đoán chính xác hơn.

Hệ thống Phản hồi Lặp lại (Feedback Loop): Dữ liệu từ NDT được sử dụng để điều chỉnh các thông số trong quá trình sản xuất. Ví dụ, nếu hệ thống NDT phát hiện một loạt các mối hàn bị lỗi, nó có thể tự động gửi thông tin này đến robot hàn để điều chỉnh cường độ dòng điện hoặc tốc độ hàn, ngăn ngừa lỗi tái diễn.

Tạo Hồ sơ Sản phẩm Kỹ thuật số: Mỗi sản phẩm được kiểm tra NDT sẽ có một hồ sơ kỹ thuật số chi tiết, bao gồm tất cả các dữ liệu kiểm tra. Hồ sơ này không chỉ phục vụ cho việc truy xuất nguồn gốc mà còn cung cấp dữ liệu quý giá cho việc tối ưu hóa thiết kế sản phẩm trong tương lai.

6. Kết luận

Kiểm tra không phá hủy bằng cảm biến là một công nghệ cốt lõi trong sản xuất thông minh hiện nay. Nó cung cấp một giải pháp hiệu quả để đảm bảo chất lượng và an toàn, thay thế các phương pháp thủ công tốn kém và kém chính xác. Bằng cách tự động hóa quy trình kiểm tra và sử dụng dữ liệu để phân tích, các doanh nghiệp có thể tối ưu hóa quy trình sản xuất, giảm thiểu rủi ro và nâng cao năng lực cạnh tranh. Đầu tư vào công nghệ này là một bước đi chiến lược để đón đầu cuộc cách mạng công nghiệp 4.0 và xây dựng một tương lai sản xuất hiệu quả hơn.
