Khả Năng Chống Nhiễu Cảm Biến (Sensor Noise Immunity): Bí Quyết Đảm Bảo Độ Chính Xác Trong Sản Xuất Công Nghiệp

Trong thế giới sản xuất công nghiệp hiện đại, tự động hóa đóng vai trò xương sống, và cảm biến chính là các giác quan của hệ thống đó. Tuy nhiên, môi trường công nghiệp lại là một “chiến trường” khắc nghiệt, nơi các thiết bị điện tử, động cơ mạnh mẽ, và nhiều nguồn phát xạ khác nhau tạo ra một lượng nhiễu khổng lồ.

Những nhiễu này, dù nhỏ, cũng có thể làm sai lệch tín hiệu của cảm biến, dẫn đến các quyết định sai lầm của hệ thống, gây ảnh hưởng nghiêm trọng đến chất lượng sản phẩm, an toàn lao động và hiệu suất sản xuất. Vì vậy, việc đảm bảo khả năng chống nhiễu cảm biến (Sensor Noise Immunity) không chỉ là một yêu cầu kỹ thuật mà còn là một bí quyết sống còn để vận hành hệ thống tự động hóa một cách đáng tin cậy và chính xác.

1. Nhiễu cảm biến là gì? Phân loại và nguyên nhân

Để hiểu rõ về khả năng chống nhiễu cảm biến, chúng ta cần nhận diện được bản chất và các loại nhiễu mà cảm biến phải đối mặt.

1.1. Định nghĩa nhiễu cảm biến

Nhiễu, hay còn gọi là “noise,” là bất kỳ tín hiệu điện tử hoặc vật lý không mong muốn nào làm thay đổi hoặc làm sai lệch tín hiệu đầu ra của cảm biến. Nó có thể xuất hiện dưới dạng các xung điện áp bất thường, các dao động ngẫu nhiên, hoặc các tín hiệu tần số cao. Khi tín hiệu đo lường chính xác của cảm biến bị nhiễu, hệ thống điều khiển sẽ nhận được dữ liệu sai, dẫn đến hoạt động không mong muốn.

1.2. Phân loại và nguyên nhân gây nhiễu

Nhiễu trong môi trường công nghiệp rất đa dạng và có thể được chia thành hai loại chính:

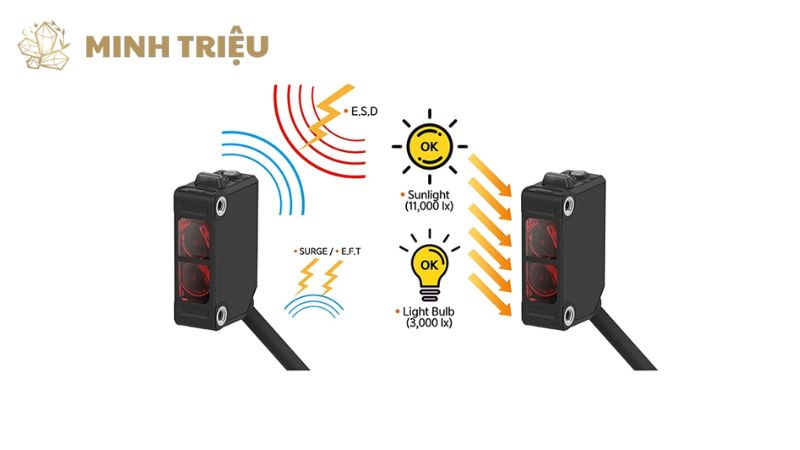

Nhiễu từ môi trường (External Noise): Đây là loại nhiễu phổ biến nhất, đến từ các nguồn bên ngoài cảm biến và hệ thống.

• Nhiễu điện từ (EMI – Electromagnetic Interference): Xảy ra do sự phát xạ điện từ từ các thiết bị như động cơ, biến tần (VFD), máy hàn, hệ thống đánh lửa, hoặc dây cáp điện chạy song song. Các nguồn này tạo ra một trường điện từ mạnh mẽ, gây ra các xung điện áp cảm ứng lên dây tín hiệu của cảm biến.
• Nhiễu tần số vô tuyến (RFI – Radio Frequency Interference): Gây ra bởi các sóng radio từ các thiết bị truyền thông không dây, radio, điện thoại di động hoặc các thiết bị Wi-Fi trong nhà máy.
• Nhiễu rung động cơ học: Xảy ra khi cảm biến được lắp đặt trên các máy móc rung động mạnh. Rung động này có thể tạo ra các tín hiệu cơ học không mong muốn, đặc biệt là với các loại cảm biến đo lường gia tốc hoặc rung động, làm ảnh hưởng đến độ chính xác.
• Nhiễu nhiệt độ: Sự thay đổi nhiệt độ đột ngột hoặc nhiệt độ cao có thể làm thay đổi đặc tính của các linh kiện điện tử trong cảm biến, dẫn đến sự trôi (drift) của tín hiệu.

Nhiễu nội tại (Internal Noise): Loại nhiễu này phát sinh từ chính các linh kiện điện tử bên trong cảm biến và mạch điện.

• Nhiễu nhiệt (Johnson-Nyquist noise): Phát sinh do sự chuyển động nhiệt ngẫu nhiên của các electron trong một vật liệu dẫn điện. Nhiệt độ càng cao, nhiễu càng lớn.
• Nhiễu Shot (Shot noise): Phát sinh do bản chất rời rạc của dòng điện (dòng điện là một dòng các hạt electron).

2. Tại sao khả năng chống nhiễu cảm biến lại quan trọng?

Khả năng chống nhiễu cảm biến không phải là một tính năng xa xỉ, mà là một yếu tố sống còn quyết định sự thành công của một hệ thống tự động hóa.

• Độ chính xác và độ tin cậy: Trong các quy trình sản xuất đòi hỏi độ chính xác cao như gia công cơ khí, lắp ráp vi mạch hoặc sản xuất dược phẩm, một sai số nhỏ từ cảm biến do nhiễu có thể dẫn đến việc loại bỏ hàng loạt sản phẩm. Khả năng chống nhiễu cảm biến tốt đảm bảo rằng dữ liệu thu thập được là đáng tin cậy và phản ánh đúng trạng thái thực tế của quy trình.
• An toàn vận hành: Khi cảm biến an toàn (như cảm biến tiệm cận hoặc cảm biến quang) bị nhiễu và cung cấp tín hiệu sai, hệ thống có thể hiểu nhầm rằng một khu vực nguy hiểm đã an toàn, gây ra nguy cơ tai nạn nghiêm trọng cho người lao động.
• Tối ưu hóa quy trình: Hệ thống điều khiển dựa trên phản hồi (feedback) từ cảm biến. Nếu tín hiệu phản hồi bị nhiễu, bộ điều khiển sẽ liên tục điều chỉnh không chính xác, gây ra sự dao động không cần thiết, làm giảm hiệu suất, tăng mức tiêu thụ năng lượng và hao mòn thiết bị.

3. Các phương pháp nâng cao khả năng chống nhiễu cảm biến

Để xây dựng một hệ thống có khả năng chống nhiễu cảm biến mạnh mẽ, cần phải kết hợp các giải pháp từ phần cứng đến phần mềm.

3.1. Giải pháp phần cứng

Đây là tuyến phòng thủ đầu tiên và quan trọng nhất.

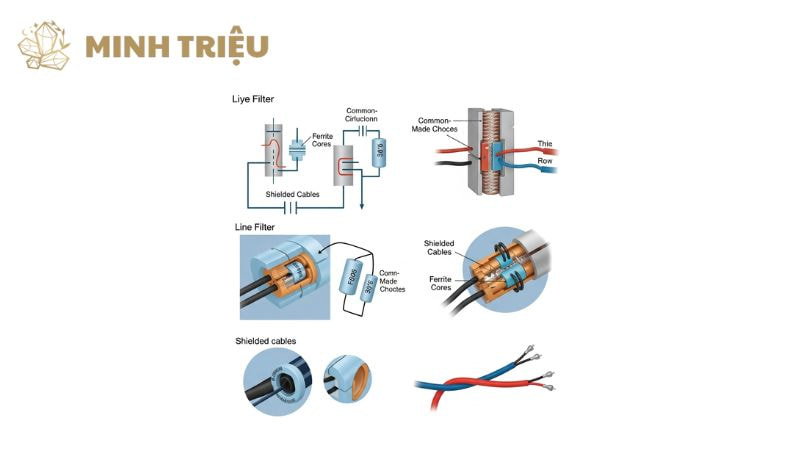

Che chắn (Shielding)
Che chắn là tuyến phòng thủ đầu tiên trong việc bảo vệ hệ thống khỏi nhiễu điện từ (EMI). Mục tiêu chính là ngăn cản các trường điện từ bên ngoài xâm nhập vào dây tín hiệu. Giải pháp được thực hiện bằng cách sử dụng các loại dây cáp có lớp vỏ bọc kim loại, thường là lá nhôm hoặc lưới bện (braided shield).

Lớp bọc này hoạt động như một lồng Faraday, giúp ngăn nhiễu xâm nhập vào lõi dây tín hiệu. Tuy nhiên, để đạt hiệu quả tối ưu, lớp che chắn này phải được tiếp đất đúng cách.

Ví dụ: Các loại cáp tín hiệu kết nối với cảm biến đo nhiệt độ hoặc áp suất trong môi trường công nghiệp thường có lớp vỏ bọc kim loại để bảo vệ khỏi nhiễu từ các thiết bị như động cơ, máy hàn,…

Tiếp đất (Grounding)
Tiếp đất đúng cách là yếu tố không thể thiếu để bảo vệ hệ thống khỏi nhiễu và duy trì điện áp tham chiếu ổn định. Mục đích chính của việc tiếp đất là xả nhiễu điện áp về đất, đồng thời ngăn chặn sự hình thành điện thế không mong muốn trong mạch.

Một nguyên tắc quan trọng trong tiếp đất là: mọi điểm tiếp đất nên quy về một điểm chung duy nhất để tránh tạo thành vòng lặp đất (ground loop) — nguyên nhân gây ra nhiều sự cố nhiễu phức tạp và khó khắc phục trong hệ thống điện tử.

Bộ lọc (Filtering)
Bộ lọc có nhiệm vụ loại bỏ các tín hiệu nhiễu, đặc biệt là những nhiễu có tần số cao. Đây là một giải pháp thụ động, dễ triển khai, nhưng mang lại hiệu quả đáng kể trong việc bảo vệ tín hiệu.

Thông thường, bộ lọc được tích hợp vào mạch đầu ra của cảm biến dưới dạng các mạch RC (resistor-capacitor) đơn giản. Loại mạch này có thể cắt giảm các thành phần tần số cao không mong muốn, giúp tín hiệu sạch và ổn định hơn.

Sử dụng cảm biến chất lượng cao
Một cách hiệu quả khác để chống nhiễu là lựa chọn cảm biến có thiết kế tối ưu từ các nhà sản xuất uy tín. Những cảm biến này được chế tạo với vật liệu chống nhiễu tốt, mạch điện bên trong được bố trí hợp lý để giảm nhiễu nội tại, và có vỏ bọc chắc chắn để bảo vệ khỏi tác động của môi trường bên ngoài.

Việc đầu tư vào cảm biến chất lượng cao không chỉ nâng cao độ chính xác, mà còn góp phần kéo dài tuổi thọ hệ thống và giảm thiểu rủi ro trong quá trình vận hành.

3.2. Giải pháp phần mềm và xử lý tín hiệu

Ngay cả khi tín hiệu đã bị nhiễu, chúng ta vẫn có thể cải thiện khả năng chống nhiễu cảm biến bằng cách xử lý tín hiệu.

Bộ lọc kỹ thuật số (Digital Filters):

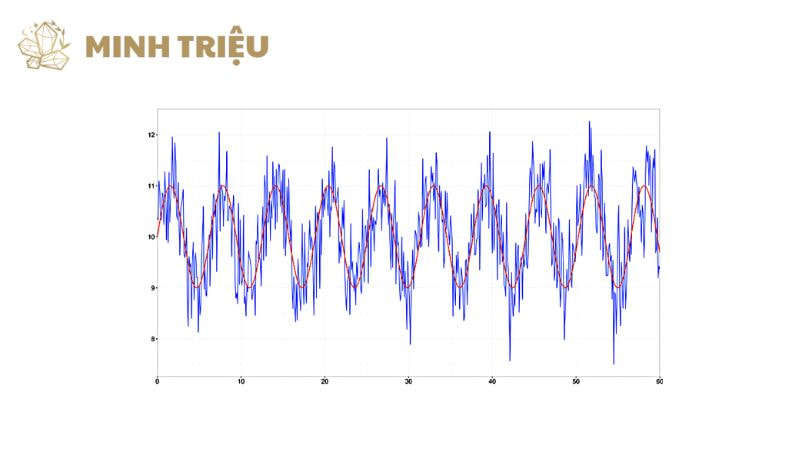

• Bộ lọc trung bình trượt (Moving Average Filter): Đây là một phương pháp đơn giản nhưng hiệu quả. Hệ thống sẽ lấy nhiều mẫu tín hiệu liên tiếp từ cảm biến và tính giá trị trung bình. Việc này giúp làm mượt tín hiệu và giảm ảnh hưởng của các xung nhiễu ngẫu nhiên.
• Bộ lọc Kalman (Kalman Filter): Một thuật toán mạnh mẽ và phức tạp hơn, được sử dụng rộng rãi trong các ứng dụng điều khiển và định vị. Bộ lọc Kalman ước tính trạng thái thực tế của hệ thống bằng cách kết hợp dự đoán từ mô hình toán học và dữ liệu đo lường từ cảm biến, đồng thời loại bỏ nhiễu một cách hiệu quả.

Thuật toán hiệu chỉnh lỗi:

• Mục đích: Phát hiện và loại bỏ các giá trị bất thường (outliers) trong chuỗi dữ liệu.
• Thực hiện: Dựa trên các tiêu chí như độ lệch chuẩn hoặc ngưỡng giá trị, các thuật toán này có thể xác định các giá trị tín hiệu quá lớn hoặc quá nhỏ bất thường và loại bỏ chúng.

3.3. Thiết kế và lắp đặt

Ngay cả cảm biến tốt nhất cũng sẽ bị nhiễu nếu không được lắp đặt đúng cách.

Bố trí cáp hợp lý:

• Mục đích: Giảm thiểu sự cảm ứng nhiễu giữa các dây cáp.
• Thực hiện: Tách biệt dây cáp tín hiệu yếu với cáp điện lực (power cable) và các nguồn nhiễu mạnh. Nếu không thể tách biệt, hãy đảm bảo chúng cắt nhau ở góc 90 độ.

Khoảng cách an toàn:

• Mục đích: Tránh ảnh hưởng trực tiếp từ các nguồn gây nhiễu mạnh.
• Thực hiện: Lắp đặt cảm biến cách xa các động cơ, biến tần, hoặc máy biến áp với một khoảng cách an toàn.

4. Ứng dụng thực tế của cảm biến chống nhiễu

Khả năng chống nhiễu cảm biến là một yêu cầu bắt buộc trong nhiều ngành công nghiệp.

• Trong robot công nghiệp: Các robot hàn hoặc lắp ráp thường hoạt động gần các motor servo công suất lớn, gây ra nhiễu điện từ. Cảm biến vị trí và cảm biến lực của robot phải có khả năng chống nhiễu tuyệt vời để đảm bảo độ chính xác của các chuyển động.

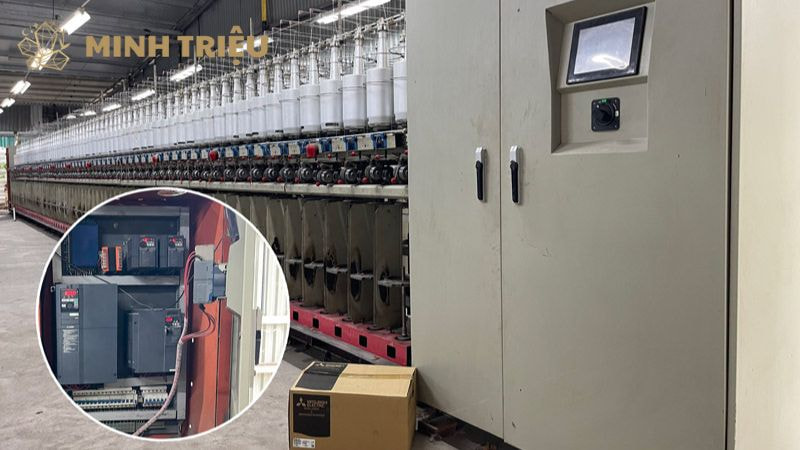

• Trong hệ thống tự động hóa nhà máy: Dây chuyền sản xuất có hàng trăm cảm biến quang, cảm biến tiệm cận và cảm biến áp suất hoạt động cùng lúc. Tất cả chúng đều phải có khả năng chống nhiễu cảm biến tốt để tránh các sai sót nhỏ có thể làm dừng toàn bộ dây chuyền.
• Trong các ngành công nghiệp nhạy cảm: Trong sản xuất vi mạch, dược phẩm hoặc thực phẩm, nơi yêu cầu độ sạch và độ chính xác cực cao, cảm biến phải được bảo vệ nghiêm ngặt khỏi mọi nguồn nhiễu để đảm bảo chất lượng và an toàn.

5. Kết luận

Tóm lại, khả năng chống nhiễu cảm biến (Sensor Noise Immunity) là một yếu tố không thể thiếu trong bất kỳ hệ thống tự động hóa công nghiệp nào. Việc hiểu rõ các loại nhiễu, nguyên nhân gây ra và áp dụng các giải pháp chống nhiễu từ phần cứng, phần mềm cho đến quy trình lắp đặt, bảo trì sẽ giúp các doanh nghiệp nâng cao độ chính xác, độ tin cậy và an toàn cho toàn bộ quy trình sản xuất.

Trong bối cảnh công nghiệp 4.0, khi các hệ thống ngày càng phức tạp và liên kết, việc đầu tư vào cảm biến có khả năng chống nhiễu cao và các giải pháp chống nhiễu toàn diện không chỉ là một lựa chọn công nghệ, mà là một chiến lược đầu tư thông minh, đảm bảo sự phát triển bền vững và tạo ra lợi thế cạnh tranh trên thị trường.
