Vượt Xa Giới Hạn: Khai phá Sức Mạnh của Cảm biến quang học tiên tiến trong Sản xuất Thông minh

Ngành sản xuất công nghiệp đã trải qua một cuộc cách mạng thầm lặng, được thúc đẩy bởi sự tiến bộ của cảm biến. Trong nhiều thập kỷ, cảm biến quang học truyền thống đã đóng vai trò là “mắt thần” của dây chuyền, thực hiện các tác vụ cơ bản như phát hiện sự hiện diện của đối tượng hoặc đếm sản phẩm. Tuy nhiên, với sự phát triển của sản xuất thông minh và IoT công nghiệp (IIoT), các cảm biến này đã bộc lộ những giới hạn của mình, bao gồm độ chính xác thấp, khả năng đo lường hạn chế, và sự nhạy cảm với điều kiện môi trường.

Những hạn chế này tạo ra một rào cản đáng kể cho việc tối ưu hóa quy trình, kiểm soát chất lượng ở mức độ vi mô và tự động hóa các tác vụ phức tạp. Để giải quyết những thách thức này và đáp ứng nhu cầu ngày càng cao của công nghiệp 4.0, công nghệ cảm biến quang học tiên tiến đã nổi lên như là một giải pháp đột phá. Bài viết này sẽ đi sâu vào việc khám phá các loại cảm biến quang học tiên tiến, bao gồm cảm biến sợi quang, cảm biến laser, và cảm biến 3D.

1. Các Loại Cảm biến quang học tiên tiến và Nguyên lý hoạt động

Các cảm biến quang học tiên tiến đã vượt qua giới hạn của các cảm biến truyền thống bằng cách sử dụng các nguyên lý vật lý phức tạp hơn. Những công nghệ này được thiết kế để cung cấp dữ liệu chính xác, đáng tin cậy và chi tiết hơn, cho phép các hệ thống sản xuất đưa ra những quyết định thông minh hơn. Ba loại cảm biến quang học tiên tiến chính bao gồm cảm biến sợi quang, cảm biến laser và cảm biến 3D. Mỗi loại đều có những đặc điểm và ứng dụng riêng biệt, tùy thuộc vào yêu cầu cụ thể của quy trình.

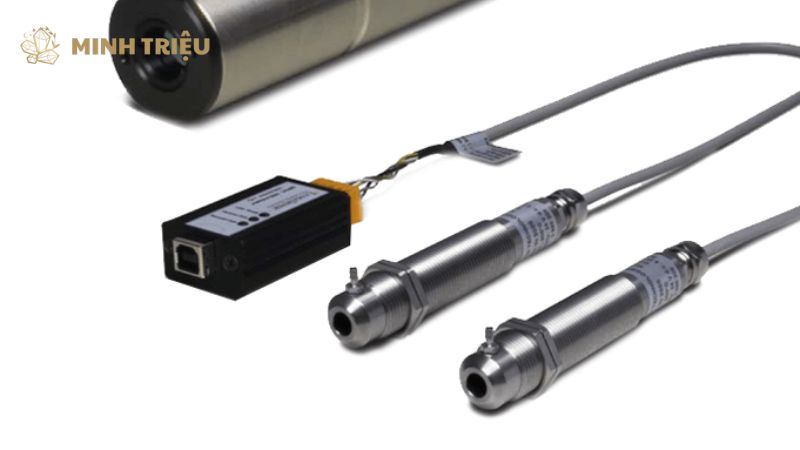

1.1. Cảm biến quang học sợi quang (Fiber Optic Sensors)

Cảm biến quang học sợi quang (Fiber Optic Sensors) là một loại cảm biến tiên tiến sử dụng cáp quang để truyền và nhận tín hiệu ánh sáng, mang lại nhiều lợi ích trong các môi trường khắc nghiệt. Nguyên lý hoạt động của nó dựa trên việc đo lường sự thay đổi của các đặc tính ánh sáng (cường độ, pha, bước sóng) khi nó truyền qua sợi quang và bị ảnh hưởng bởi môi trường xung quanh. Ví dụ, khi sợi quang bị biến dạng (kéo, nén), các thuộc tính của ánh sáng sẽ thay đổi. Một bộ phận cảm biến sẽ đo lường sự thay đổi này và chuyển đổi nó thành một tín hiệu có thể đo được về biến dạng.

Ưu điểm của cảm biến sợi quang:

• Miễn nhiễm nhiễu điện từ: Vì sử dụng ánh sáng thay vì điện, chúng hoàn toàn không bị ảnh hưởng bởi nhiễu điện từ (EMI), làm cho chúng trở nên lý tưởng cho các môi trường có điện áp cao hoặc từ trường mạnh.
• An toàn trong môi trường dễ cháy nổ: Không có dòng điện, nên chúng không tạo ra tia lửa điện, đảm bảo an toàn tuyệt đối trong các môi trường có khí gas hoặc hóa chất dễ cháy.
• Kích thước nhỏ gọn và linh hoạt: Cáp quang có đường kính rất nhỏ, cho phép lắp đặt ở những vị trí chật hẹp hoặc khó tiếp cận.
• Khả năng đo lường nhiều thông số: Một sợi quang có thể được dùng để đo nhiệt độ, áp suất, độ biến dạng, độ rung và mức chất lỏng, giúp giảm số lượng cảm biến cần thiết.

1.2. Cảm biến quang học Laser (Laser Sensors)

Cảm biến quang học Laser (Laser Sensors) sử dụng tia laser để đạt được độ chính xác và tốc độ đo lường vượt trội so với các loại cảm biến truyền thống. Nguyên lý hoạt động phổ biến nhất là đo thời gian bay (Time of Flight – ToF) của tia laser. Cảm biến phát ra một xung laser, xung này sẽ phản xạ lại từ đối tượng và quay trở lại cảm biến. Bằng cách đo chính xác thời gian đi và về của xung, cảm biến có thể tính toán khoảng cách đến đối tượng với độ chính xác cao.

Cảm biến laser được sử dụng rộng rãi trong:

• Đo lường vi sai: So sánh chiều cao hoặc khoảng cách của hai điểm, đảm bảo sự đồng nhất của bề mặt sản phẩm.
• Kiểm tra kích thước chi tiết: Đo đường kính, độ dày, hoặc kích thước của các linh kiện cơ khí, điện tử với độ chính xác micromet.
• Định vị robot: Cung cấp thông tin khoảng cách chính xác cho robot để thực hiện các tác vụ gắp và đặt (pick-and-place) hoặc hàn.

Bảng 1: So sánh Cảm biến quang học Truyền thống và Cảm biến Laser

Đặc điểm	Cảm biến Truyền thống (LED)	Cảm biến Laser
Nguồn sáng	Diode phát quang (LED)	Laser Diode
Độ chính xác	Thấp, dễ bị ảnh hưởng bởi ánh sáng môi trường.	Cao, có thể đo lường đến từng micromet.
Khoảng cách hoạt động	Ngắn, thường dưới 10m.	Dài, có thể đạt hàng chục mét hoặc hơn.
Tốc độ phản hồi	Tương đối chậm.	Cực nhanh, phù hợp với dây chuyền tốc độ cao.
Chi phí	Thấp hơn.	Cao hơn, nhưng mang lại hiệu quả vượt trội.

1.3. Cảm biến quang học 3D (3D Optical Sensors)

Cảm biến quang học 3D (3D Optical Sensors) là công nghệ tiên tiến nhất, có khả năng tạo ra một bản đồ ba chiều chi tiết của đối tượng hoặc môi trường xung quanh. Chúng không chỉ cung cấp thông tin về khoảng cách mà còn tái tạo hình dạng và cấu trúc bề mặt của vật thể.

Có ba nguyên lý chính được sử dụng:

• Time of Flight (ToF): Giống như cảm biến laser, nhưng sử dụng một chùm ánh sáng (thường là tia hồng ngoại) để đo thời gian bay đến hàng triệu điểm trên bề mặt đối tượng cùng một lúc, tạo ra một hình ảnh 3D chi tiết.
• Structured Light: Cảm biến chiếu một mô hình ánh sáng (ví dụ: các dải sọc hoặc lưới) lên đối tượng. Sau đó, một hoặc nhiều camera sẽ chụp lại hình ảnh này. Bằng cách phân tích sự biến dạng của mô hình ánh sáng, cảm biến có thể tính toán hình dạng 3D của đối tượng.
• LiDAR (Light Detection and Ranging): Sử dụng một tia laser quay quét để tạo ra hàng triệu điểm dữ liệu, xây dựng một “đám mây điểm” (point cloud) chi tiết về môi trường.

Các ứng dụng thực tế của cảm biến 3D:

• Nhận diện và phân loại sản phẩm: Kiểm tra kích thước, hình dạng, và vị trí của các sản phẩm phức tạp trên dây chuyền.
• Kiểm tra chất lượng phức tạp: Phát hiện các khuyết tật về hình dạng, độ cong vênh hoặc sai lệch kích thước trên các chi tiết đúc, ép.
• Dẫn đường cho AGV (xe tự hành): Cung cấp thông tin 3D chính xác về môi trường, giúp AGV di chuyển an toàn và hiệu quả trong nhà máy.

2. Ưu điểm vượt trội của Cảm biến quang học tiên tiến

Các cảm biến quang học tiên tiến mang lại những ưu điểm vượt trội, là nền tảng cho sự phát triển của sản xuất thông minh. Những ưu điểm này bao gồm độ chính xác cao, tốc độ phản hồi nhanh, tính linh hoạt và khả năng tích hợp mạnh mẽ.

Bảng 2: Các Ưu điểm chính của Cảm biến Quang học Tiên tiến

Ưu điểm	Mô tả	Lợi ích trong Sản xuất
Độ chính xác cao	Đo lường chính xác từng micromet.	Cải thiện chất lượng, giảm lỗi, tối ưu hóa quy trình.
Tốc độ phản hồi nhanh	Thực hiện hàng ngàn phép đo mỗi giây.	Tăng năng suất, kiểm tra 100% sản phẩm.
Linh hoạt & Bền bỉ	Hoạt động trong môi trường khắc nghiệt.	Giảm chi phí bảo trì, tăng tuổi thọ cảm biến.
Tích hợp cao	Kết nối dễ dàng với các hệ thống khác.	Thu thập dữ liệu toàn diện, thúc đẩy tự động hóa.

2.1. Độ chính xác và độ phân giải cao

Độ chính xác và độ phân giải cao của cảm biến quang học tiên tiến đã cho phép các nhà máy thực hiện các tác vụ kiểm tra chất lượng ở mức độ vi mô. Nhờ vào công nghệ laser và 3D, chúng ta có thể đo lường các chi tiết với dung sai chỉ vài micromet – một độ chính xác mà mắt người và cảm biến truyền thống không thể đạt được. Ví dụ, trong ngành sản xuất bán dẫn, cảm biến quang học 3D được sử dụng để kiểm tra độ phẳng của các tấm wafer, đảm bảo chúng hoàn toàn không có khuyết tật trước khi chuyển sang giai đoạn tiếp theo. Khả năng này giúp giảm thiểu lỗi sản xuất, nâng cao đáng kể chất lượng và độ tin cậy của sản phẩm cuối cùng.

2.2. Tốc độ phản hồi cực nhanh

Tốc độ phản hồi cực nhanh của các cảm biến tiên tiến là một yếu tố then chốt cho các dây chuyền sản xuất tốc độ cao. Các cảm biến laser có khả năng thực hiện hàng ngàn phép đo mỗi giây, cho phép kiểm tra 100% sản phẩm trên dây chuyền mà không làm chậm quy trình. Ví dụ, trên một dây chuyền đóng gói, cảm biến laser có thể kiểm tra sự hiện diện của nắp chai ở tốc độ cao, phát hiện và loại bỏ các sản phẩm lỗi ngay lập tức. Tốc độ này đảm bảo hiệu suất sản xuất được duy trì ở mức tối đa và ngăn chặn các sản phẩm lỗi đi vào thị trường.

2.3. Tính linh hoạt và khả năng tích hợp cao

Tính linh hoạt của cảm biến quang học tiên tiến đã cho phép chúng hoạt động hiệu quả trong các môi trường khắc nghiệt. Cảm biến sợi quang, với khả năng kháng nhiễu điện từ và chịu được nhiệt độ cao, có thể được triển khai trong các lò nung, phòng sạch, hoặc các khu vực nguy hiểm. Khả năng tích hợp cao của các cảm biến này cho phép chúng dễ dàng kết nối với hệ thống PLC (Programmable Logic Controller) và IoT công nghiệp, truyền dữ liệu theo thời gian thực đến các hệ thống quản lý sản xuất (MES) và AI để phân tích. Sự tích hợp này tạo ra một mạng lưới thông minh, nơi mọi thiết bị và quy trình đều được giám sát và tối ưu hóa liên tục.

3. Ứng dụng thực tế trong sản xuất công nghiệp

Các ứng dụng thực tế của cảm biến quang học tiên tiến đã minh chứng cho sự hiệu quả và tầm quan trọng của chúng trong sản xuất hiện đại. Chúng đã trở thành một phần không thể thiếu trong nhiều lĩnh vực, từ kiểm soát chất lượng đến tự động hóa robot và bảo trì dự đoán.

3.1. Kiểm soát chất lượng

Cảm biến quang học tiên tiến đã cách mạng hóa quy trình kiểm soát chất lượng bằng cách tự động hóa và nâng cao độ chính xác. Thay vì dựa vào kiểm tra thủ công, các nhà máy đã chuyển sang sử dụng cảm biến quang học 3D để quét và so sánh các chi tiết sản phẩm với mô hình CAD (thiết kế có sự hỗ trợ của máy tính), phát hiện những sai lệch dù là nhỏ nhất. Các ứng dụng cụ thể trong kiểm soát chất lượng bao gồm:

• Phát hiện khuyết tật bề mặt: Cảm biến laser được sử dụng để quét bề mặt sản phẩm, tìm ra các vết nứt, trầy xước, hoặc biến dạng.
• Đo lường kích thước: Cảm biến quang học 3D đo lường các thông số như độ dày của tấm kính, đường kính của trục quay, đảm bảo chúng tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.
• Phân loại sản phẩm: Dựa trên các phép đo, hệ thống có thể tự động phân loại sản phẩm là đạt hoặc không đạt chuẩn, loại bỏ các sản phẩm lỗi khỏi dây chuyền.

3.2. Tự động hóa và Robot

Trong lĩnh vực tự động hóa và robot, cảm biến quang học tiên tiến đã cung cấp cho robot “thị giác” cần thiết để thực hiện các tác vụ phức tạp. Cảm biến quang học 3D được lắp đặt trên cánh tay robot, cho phép nó nhận biết vị trí, hình dạng và hướng của các đối tượng. Ví dụ về ứng dụng trong tự động hóa:

• Hệ thống gắp và đặt (pick-and-place): Robot sử dụng cảm biến 3D để xác định vị trí của các linh kiện nằm ngẫu nhiên trong một thùng, sau đó gắp và đặt chúng vào vị trí chính xác trên dây chuyền lắp ráp.
• Hàn tự động: Robot hàn sử dụng cảm biến laser để quét đường hàn, đảm bảo sự nhất quán và chất lượng của mối hàn.
• Dẫn đường cho xe tự hành (AGV): LiDAR trên AGV tạo ra một bản đồ 3D của môi trường, cho phép xe di chuyển an toàn trong nhà máy, tránh chướng ngại vật và tối ưu hóa tuyến đường.

3.3. Bảo trì dự đoán

Cảm biến quang học tiên tiến cũng đóng vai trò quan trọng trong bảo trì dự đoán, giúp các nhà máy ngăn chặn các sự cố trước khi chúng xảy ra. Bằng cách giám sát liên tục các thông số vật lý của thiết bị, chúng cung cấp dữ liệu cần thiết cho các thuật toán AI và Machine Learning.

Các ứng dụng chính trong bảo trì dự đoán:

• Giám sát độ biến dạng: Cảm biến sợi quang được gắn vào cấu trúc máy móc lớn, giám sát các biến dạng hoặc rung động nhỏ, đưa ra cảnh báo sớm về sự xuống cấp của cấu trúc.
• Phát hiện lệch trục: Cảm biến laser được sử dụng để đo sự lệch trục của các động cơ hoặc máy bơm, phát hiện các sai lệch nhỏ có thể gây ra hỏng hóc lớn trong tương lai.
• Kiểm tra tình trạng thiết bị từ xa: Cảm biến quang họccó thể cung cấp dữ liệu về nhiệt độ, áp suất, và độ rung từ xa, giúp đội ngũ kỹ thuật theo dõi tình trạng thiết bị mà không cần phải đến tận nơi.

4. Kết luận

Cảm biến quang học tiên tiến là một thành phần không thể thiếu của cuộc cách mạng công nghiệp 4.0. Chúng đã chuyển đổi ngành sản xuất từ một hệ thống thụ động, phản ứng thành một hệ thống chủ động và thông minh. Bằng cách cung cấp dữ liệu chính xác và chi tiết, các cảm biến này đã nâng cao năng suất, cải thiện chất lượng sản phẩm, và đảm bảo an toàn lao động. Tầm nhìn về một nhà máy thông minh (Smart Factory) đang trở thành hiện thực, nơi các công nghệ cảm biến quang học tiên tiến hoạt động như là “trái tim” của hệ thống, cung cấp dữ liệu sống động cho các mô hình AI để đưa ra các quyết định theo thời gian thực.
