Khám phá cảm biến vị trí: Nền tảng của kỷ nguyên công nghiệp 4.0

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát chính xác các chuyển động cơ học là yếu tố sống còn đối với hiệu suất, chất lượng và an toàn của mọi hệ thống tự động. Cảm biến vị trí (Position sensor) đóng vai trò cốt lõi trong các hệ thống này, hoạt động như một công cụ đo lường và phản hồi. Thiết bị là một công cụ thiết yếu, chuyển đổi vị trí tuyến tính hoặc vị trí góc của một đối tượng thành tín hiệu điện tử có thể xử lý được. Sự kiểm soát vị trí là điều kiện tiên quyết để đạt được độ chính xác lặp lại trong các quy trình sản xuất, từ đó tối ưu hóa hiệu suất và giảm thiểu sai sót.

Sự hiện diện của cảm biến vị trí đảm bảo rằng các bộ phận máy móc di chuyển đến đúng vị trí mong muốn, từ đó bảo vệ thiết bị và con người. Bài viết này sẽ đi sâu vào các khía cạnh quan trọng của cảm biến vị trí. Nội dung sẽ bao gồm nguyên lý hoạt động của các loại cảm biến phổ biến, từ cảm biến tuyến tính đến cảm biến góc và tiệm cận. Bài viết cũng sẽ phân tích các ứng dụng đa dạng của chúng trong các ngành công nghiệp then chốt, từ robot đến máy CNC.

1. Phân loại và nguyên lý hoạt động của các loại cảm biến vị trí phổ biến

Cảm biến vị trí được phân loại dựa trên nguyên lý hoạt động và loại chuyển động mà chúng đo lường. Việc hiểu rõ các loại cảm biến này là điều kiện tiên quyết để lựa chọn thiết bị chính xác cho từng ứng dụng.

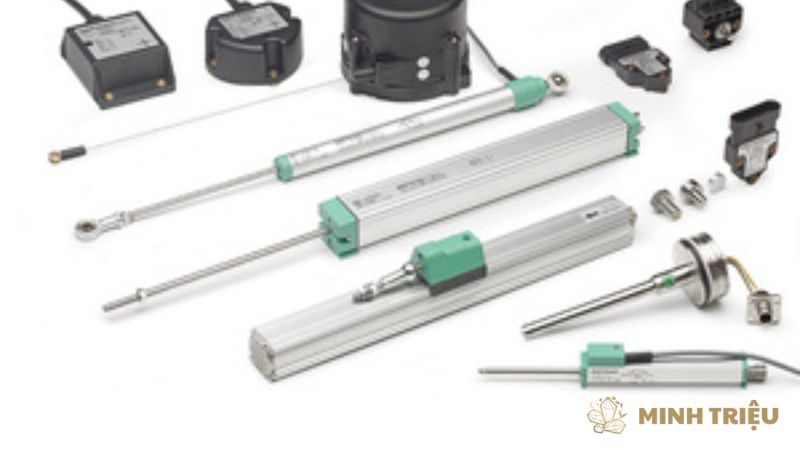

1.1. Cảm biến vị trí tuyến tính (Linear Position Sensors)

Cảm biến vị trí tuyến tính có chức năng đo lường sự dịch chuyển theo một đường thẳng. Độ chính xác của loại cảm biến này là một yếu tố then chốt trong các ứng dụng điều khiển chuyển động.

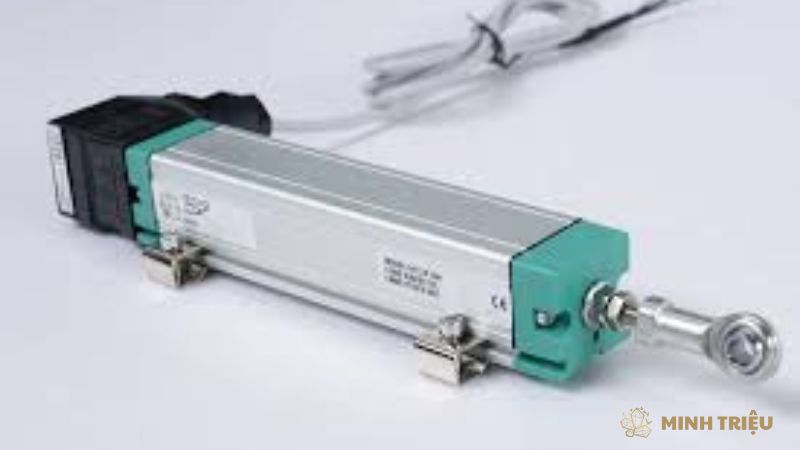

Cảm biến điện trở (Potentiometers): Cảm biến điện trở hoạt động dựa trên nguyên lý thay đổi điện trở. Thiết bị bao gồm một thanh điện trở và một con trượt. Khi con trượt di chuyển trên thanh điện trở, nó làm thay đổi giá trị điện trở, tạo ra một tín hiệu điện áp tỷ lệ thuận với vị trí. Cảm biến loại này có ưu điểm là giá thành thấp, dễ sử dụng, nhưng có nhược điểm là tuổi thọ hạn chế do ma sát cơ học và có thể bị ảnh hưởng bởi bụi bẩn, độ ẩm. Các loại cảm biến điện trở hiện đại đã cải thiện đáng kể độ bền bằng cách sử dụng vật liệu dẫn điện plastic thay cho dây quấn kim loại, giảm thiểu ma sát và tiếng ồn điện. Tuy nhiên, chúng vẫn phù hợp nhất cho các ứng dụng có tốc độ di chuyển thấp và không yêu cầu độ bền cơ học cao.

Cảm biến điện từ (LVDT – Linear Variable Differential Transformer): Cảm biến LVDT hoạt động dựa trên nguyên lý cảm ứng điện từ. Cấu tạo của thiết bị bao gồm một cuộn dây sơ cấp và hai cuộn dây thứ cấp, với một lõi sắt mềm di chuyển ở giữa. Cuộn sơ cấp được cấp một dòng điện xoay chiều. Khi lõi sắt dịch chuyển, nó làm thay đổi từ thông cảm ứng trong hai cuộn thứ cấp. Điện áp đầu ra là sự chênh lệch giữa điện áp của hai cuộn thứ cấp, tỷ lệ thuận với vị trí của lõi sắt. LVDT có ưu điểm vượt trội là độ chính xác cao, độ bền tốt, không có ma sát và khả năng hoạt động trong môi trường khắc nghiệt như nhiệt độ cao hay rung động mạnh. Chúng lý tưởng cho các ứng dụng yêu cầu độ tin cậy và tuổi thọ cao.

Cảm biến từ trường (Magnetostrictive): Cảm biến từ trường đo lường vị trí bằng cách sử dụng hiệu ứng từ giảo (magnetostriction). Thiết bị bao gồm một ống dẫn sóng từ tính và một nam châm vĩnh cửu gắn vào đối tượng cần đo. Một xung điện được tạo ra trong ống dẫn sóng, tương tác với từ trường của nam châm và tạo ra một sóng xoắn. Cảm biến đo lường thời gian sóng xoắn quay trở lại, từ đó tính toán chính xác vị trí của nam châm. Cảm biến từ giảo cung cấp độ phân giải cực cao, độ chính xác tuyệt đối và tuổi thọ rất dài do không có bộ phận cơ học tiếp xúc. Công nghệ này đặc biệt được ưa chuộng trong các xi lanh thủy lực và máy ép phun, nơi yêu cầu độ chính xác cao và khả năng chống chịu môi trường khắc nghiệt.

1.2. Cảm biến vị trí góc (Rotary Position Sensors)

Cảm biến vị trí góc có chức năng đo lường sự dịch chuyển theo một góc. Loại cảm biến này là thành phần không thể thiếu trong việc kiểm soát các cơ cấu quay.

Cảm biến chiết áp (Potentiometers): Cảm biến chiết áp hoạt động tương tự cảm biến tuyến tính, nhưng con trượt quay theo góc trên một vòng cung điện trở. Nó cung cấp một tín hiệu tương tự tỷ lệ thuận với góc quay. Giống như cảm biến tuyến tính, loại này có chi phí thấp nhưng hạn chế về tuổi thọ và độ chính xác.

Bộ mã hóa quay (Rotary Encoders): Bộ mã hóa quay là thiết bị chuyển đổi chuyển động quay thành tín hiệu số. Có hai loại chính, mỗi loại có ưu và nhược điểm riêng:

• Encoder tăng dần (Incremental Encoder): Loại này tạo ra một chuỗi các xung điện khi trục quay. Số lượng xung tương ứng với khoảng dịch chuyển. Để xác định vị trí tuyệt đối, hệ thống cần một điểm tham chiếu ban đầu. Tín hiệu đầu ra thường bao gồm hai kênh A và B lệch pha 90 độ (quadrature signal), cho phép bộ điều khiển xác định cả tốc độ và hướng quay. Encoder tăng dần có cấu tạo đơn giản, chi phí thấp, nhưng có thể mất vị trí nếu mất điện.
• Encoder tuyệt đối (Absolute Encoder): Loại này cung cấp một mã số duy nhất (thường là mã nhị phân) cho mỗi vị trí góc. Nhờ đó, ngay cả khi mất điện, hệ thống vẫn biết được vị trí chính xác của trục khi có điện trở lại. Encoder tuyệt đối thường sử dụng đĩa mã hóa với các rãnh đồng tâm và cảm biến đọc tín hiệu. Công nghệ quang học hoặc từ tính được sử dụng để đọc mã trên đĩa, cho phép độ phân giải cao và độ tin cậy tuyệt đối.

1.3. Cảm biến tiệm cận (Proximity Sensors)

Cảm biến tiệm cận có chức năng phát hiện sự hiện diện của một đối tượng mà không cần tiếp xúc vật lý.

Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor): Cảm biến này phát hiện các vật thể kim loại bằng cách sử dụng một từ trường tần số cao. Khi một kim loại tiến lại gần từ trường, nó gây ra sự thay đổi điện cảm, kích hoạt tín hiệu đầu ra. Cảm biến điện cảm rất phổ biến trong các dây chuyền sản xuất để phát hiện vị trí của các chi tiết kim loại, có độ bền cao, chống chịu tốt trong môi trường công nghiệp.

Cảm biến tiệm cận điện dung (Capacitive Proximity Sensor): Cảm biến này phát hiện vật liệu dẫn điện và không dẫn điện (như nhựa, chất lỏng) bằng cách sử dụng một điện trường. Đối tượng làm thay đổi điện dung của cảm biến, gây ra sự thay đổi tín hiệu đầu ra. Loại cảm biến này lý tưởng để phát hiện mức chất lỏng, hạt nhựa trong phễu hoặc các vật thể không phải kim loại trên băng tải.

Cảm biến quang học (Photoelectric Sensor): Cảm biến này phát hiện đối tượng bằng cách sử dụng ánh sáng. Thiết bị bao gồm một bộ phát ánh sáng và một bộ thu. Khi chùm sáng bị ngắt quãng bởi đối tượng, bộ thu kích hoạt tín hiệu đầu ra. Có ba loại chính:

• Through-beam: Bộ phát và bộ thu được đặt đối diện nhau. Đối tượng làm ngắt chùm sáng để kích hoạt cảm biến.
• Retro-reflective: Bộ phát và bộ thu được đặt chung trong một vỏ, sử dụng một tấm gương phản xạ để phản hồi chùm sáng. Đối tượng làm ngắt chùm sáng phản xạ để kích hoạt cảm biến.
• Diffuse: Bộ phát và bộ thu được đặt chung trong một vỏ, sử dụng chính đối tượng để phản xạ ánh sáng trở lại.

2. Ứng dụng của cảm biến vị trí trong sản xuất công nghiệp

Cảm biến vị trí là thành phần không thể thiếu trong nhiều hệ thống tự động hóa. Vai trò của nó là cung cấp thông tin cho các hệ thống điều khiển để thực hiện các hành động cụ thể.

2.1. Robot và hệ thống tự động hóa

Robot sử dụng cảm biến vị trí trong các khớp nối để kiểm soát vị trí góc và vị trí tuyến tính. Encoder tuyệt đối cung cấp thông tin vị trí chính xác cho mỗi khớp, giúp robot thực hiện các tác vụ phức tạp như hàn, sơn hoặc lắp ráp với độ chính xác cao. Các xy lanh khí nén và thủy lực cũng tích hợp cảm biến vị trí để điều khiển chuyển động của chúng, đảm bảo hành trình piston chính xác và lặp lại.

2.2. Máy CNC và máy công cụ

Trong các máy CNC, encoder quang học được lắp đặt trên các trục X, Y, Z. Cảm biến giám sát vị trí của dụng cụ cắt, đảm bảo độ chính xác gia công. Sự chính xác này là yếu tố quyết định trong việc tạo ra các sản phẩm có dung sai chặt chẽ và chất lượng cao. Các máy công cụ hiện đại thường sử dụng linear encoder (encoder tuyến tính) với độ phân giải micromet để đạt được độ chính xác tuyệt đối.

2.3. Ngành ô tô

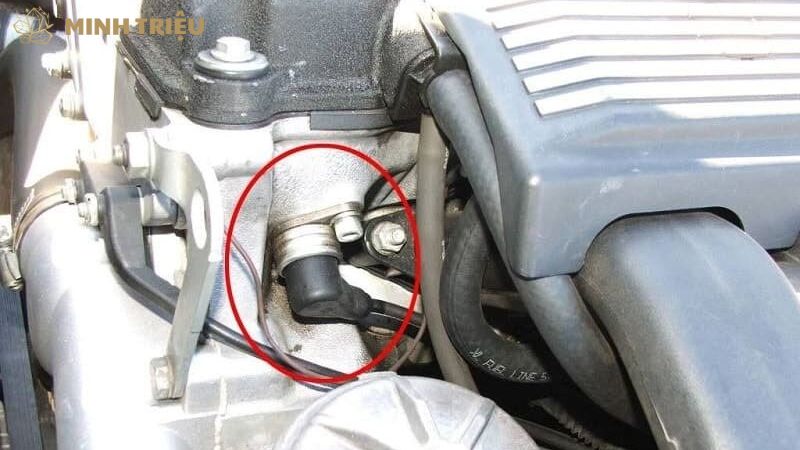

Ngành ô tô sử dụng cảm biến vị trí để kiểm soát nhiều hệ thống. Cảm biến giám sát vị trí của bướm ga, bàn đạp phanh và vô lăng, cung cấp thông tin cho bộ điều khiển điện tử (ECU) để điều chỉnh hiệu suất xe. Các cảm biến vị trí trục khuỷu và trục cam là những cảm biến sống còn, giúp ECU biết được vị trí chính xác của piston, từ đó điều khiển thời điểm đánh lửa và phun nhiên liệu.

2.4. Ngành bao bì và đóng gói

Ngành bao bì ứng dụng cảm biến tiệm cận để phát hiện sản phẩm trên băng tải. Cảm biến tiệm cận điện cảm phát hiện các hộp kim loại, trong khi cảm biến tiệm cận điện dung phát hiện các chai nhựa. Sự phát hiện này kích hoạt các cơ cấu đóng gói, đảm bảo quá trình diễn ra liên tục và hiệu quả. Cảm biến quang học cũng được sử dụng rộng rãi để kiểm tra nhãn sản phẩm, phát hiện vị trí nắp chai hoặc đếm số lượng sản phẩm.

2.5. Ngành y tế

Các thiết bị y tế tích hợp cảm biến vị trí để đảm bảo an toàn và chính xác. Máy MRI và máy X-quang sử dụng cảm biến để kiểm soát vị trí của bệnh nhân và bộ phận chụp, đảm bảo rằng hình ảnh được chụp với độ chính xác cao nhất. Trong phẫu thuật robot, encoder tuyệt đối được lắp đặt trên các khớp của cánh tay robot, cho phép bác sĩ điều khiển các dụng cụ phẫu thuật với độ chính xác siêu việt.

3. Tiêu chí lựa chọn cảm biến vị trí phù hợp

Việc lựa chọn cảm biến vị trí đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố kỹ thuật và môi trường. Một quyết định đúng đắn sẽ đảm bảo hiệu quả và độ bền của hệ thống.

• Loại chuyển động: Yêu cầu ứng dụng là yếu tố đầu tiên cần xác định. Vị trí tuyến tính cần cảm biến LVDT hoặc cảm biến từ giảo, trong khi vị trí góc cần encoders. Các ứng dụng có chuyển động hỗn hợp (kết hợp xoay và tịnh tiến) có thể cần kết hợp nhiều loại cảm biến.
• Dải đo (Measuring Range): Dải đo của cảm biến phải phù hợp với khoảng dịch chuyển tối đa cần đo. Việc lựa chọn dải đo không chính xác sẽ gây ra sai số lớn hoặc thậm chí hỏng hóc thiết bị. Luôn chọn dải đo có một khoảng dự phòng để đảm bảo an toàn.
• Độ chính xác (Accuracy) và Độ phân giải (Resolution): Độ chính xác là mức độ sai lệch giữa giá trị đo được và giá trị thực tế. Độ phân giải là khả năng phân biệt những thay đổi vị trí nhỏ nhất. Các ứng dụng đòi hỏi độ chính xác cao như máy CNC cần cảm biến có độ phân giải cao (ví dụ: micromet hoặc sub-micromet). Cần phân biệt rõ hai khái niệm này để tránh nhầm lẫn khi lựa chọn.
• Môi trường hoạt động: Môi trường làm việc ảnh hưởng trực tiếp đến sự lựa chọn cảm biến. Nhiệt độ cao, độ ẩm, bụi bẩn, hóa chất và rung động yêu cầu cảm biến có thiết kế bền bỉ, với chuẩn bảo vệ (IP rating) phù hợp. Ví dụ, một cảm biến hoạt động dưới nước cần đạt chuẩn IP68, trong khi cảm biến trong môi trường bụi bẩn cần ít nhất IP65.
• Tốc độ phản hồi: Tốc độ di chuyển của đối tượng cũng là một yếu tố quan trọng. Các ứng dụng có tốc độ di chuyển cao (ví dụ: băng chuyền tốc độ cao) cần cảm biến có tốc độ phản hồi nhanh.

4. Kết luận

Cảm biến vị trí là một công cụ không thể thiếu trong các hệ thống tự động hóa và sản xuất thông minh. Vai trò của nó là nền tảng cho sự chính xác, hiệu quả và an toàn. Sự đa dạng về nguyên lý hoạt động và thiết kế cho phép cảm biến vị trí có thể đáp ứng hầu hết các yêu cầu ứng dụng phức tạp, từ những tác vụ đơn giản đến các hệ thống robot tinh vi. Xu hướng phát triển hiện nay tập trung vào việc tích hợp công nghệ không dây và Internet vạn vật (IoT). Cảm biến thông minh (Smart sensors) có khả năng tự chẩn đoán, hiệu chỉnh và giao tiếp với các hệ thống khác.

Công nghệ này cho phép giám sát từ xa, phân tích dữ liệu lớn và dự đoán các sự cố tiềm ẩn. Việc đầu tư vào công nghệ cảm biến vị trí hiện đại là một chiến lược giúp các doanh nghiệp tối ưu hóa quy trình, giảm thiểu rủi ro và củng cố vị thế cạnh tranh trên thị trường toàn cầu. Việc lựa chọn cảm biến không chỉ là chọn một thiết bị, mà còn là đầu tư vào hiệu suất và sự an toàn lâu dài của cả hệ thống.
