Cảm biến Siêu Âm (Ultrasonic Sensors): Giải Pháp Đo Lường Không Tiếp Xúc

Trong sản xuất công nghiệp hiện đại, việc đo lường khoảng cách, phát hiện vật thể và kiểm soát mức chất lỏng không tiếp xúc là yêu cầu quan trọng để đảm bảo hiệu suất và chất lượng. Cảm biến siêu âm (ultrasonic sensors) ra đời như một giải pháp vượt trội, khắc phục hoàn toàn các hạn chế của phương pháp cơ học và cảm biến quang học trong môi trường nhiều bụi, khói hoặc vật thể có bề mặt phức tạp. Bài viết sẽ giúp bạn hiểu rõ nguyên lý hoạt động, các loại cảm biến siêu âm phổ biến và ứng dụng thực tiễn trong sản xuất công nghiệp.

1. Cảm biến siêu âm là gì? Nguyên lý hoạt động cơ bản

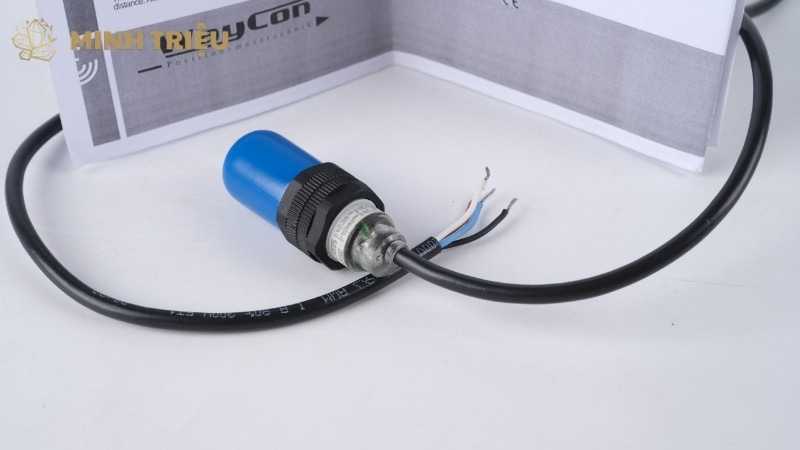

Cảm biến siêu âm là một thiết bị điện tử thực hiện chức năng sử dụng sóng âm có tần số cao hơn ngưỡng nghe của con người (thường là >20kHz) để đo khoảng cách, phát hiện vật thể hoặc kiểm soát mức chất lỏng. Về bản chất, thiết bị này mô phỏng lại khả năng định vị bằng sóng âm của loài dơi, nơi chúng phát ra sóng âm và lắng nghe tiếng vọng để xác định vị trí của con mồi hoặc các vật cản.

Nguyên lý hoạt động chung của cảm biến siêu âm dựa trên việc tính toán thời gian di chuyển của sóng âm. Cảm biến phát ra một xung sóng siêu âm hướng tới vật thể cần phát hiện. Khi xung sóng này gặp vật cản, nó sẽ phản xạ lại và được bộ phận thu của cảm biến ghi nhận. Bằng cách đo chính xác khoảng thời gian từ lúc phát sóng đến lúc nhận sóng phản xạ, cảm biến có thể tính toán được khoảng cách giữa nó và vật thể.

Công thức tính khoảng cách của cảm biến siêu âm được biểu thị như sau: S=2v×t

• S là khoảng cách cần đo (từ cảm biến đến vật thể).
• v là vận tốc của âm thanh trong môi trường (khoảng trong không khí ở nhiệt độ tiêu chuẩn).
• t là thời gian từ khi cảm biến phát sóng đến khi nhận được sóng phản xạ.

Khoảng thời gian này được chia cho 2 vì sóng âm phải di chuyển hai lần (một lần đi và một lần về). Cấu tạo cơ bản của một cảm biến siêu âm bao gồm ba thành phần chính, mỗi thành phần đóng một vai trò thiết yếu trong quá trình hoạt động:

• Bộ phát sóng (Transmitter): Thành phần này sử dụng một bộ chuyển đổi áp điện để tạo ra và phát đi các xung sóng siêu âm.
• Bộ thu sóng (Receiver): Bộ phận này cũng sử dụng một bộ chuyển đổi áp điện, có nhiệm vụ thu nhận xung sóng siêu âm phản xạ từ vật thể.
• Bộ xử lý tín hiệu (Signal Processor): Bộ phận này thực hiện chức năng tính toán khoảng thời gian từ lúc phát đến lúc thu sóng, sau đó sử dụng công thức trên để chuyển đổi thời gian đó thành giá trị khoảng cách, và cuối cùng, chuyển đổi kết quả thành một tín hiệu điều khiển có thể sử dụng được bởi các hệ thống tự động hóa.

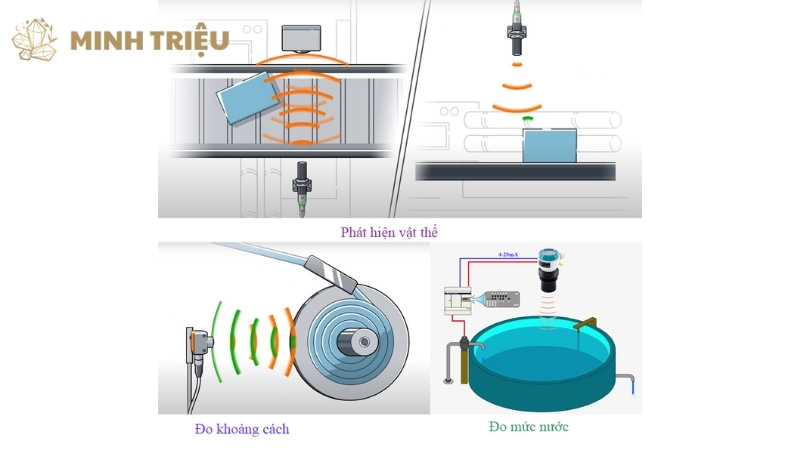

2. Phân loại và ứng dụng chi tiết của cảm biến siêu âm

Cảm biến siêu âm có thể được phân loại dựa trên chức năng chính của chúng, mỗi loại được thiết kế để tối ưu hóa cho một tác vụ và môi trường ứng dụng cụ thể.

2.1. Cảm biến siêu âm đo khoảng cách (Distance measuring)

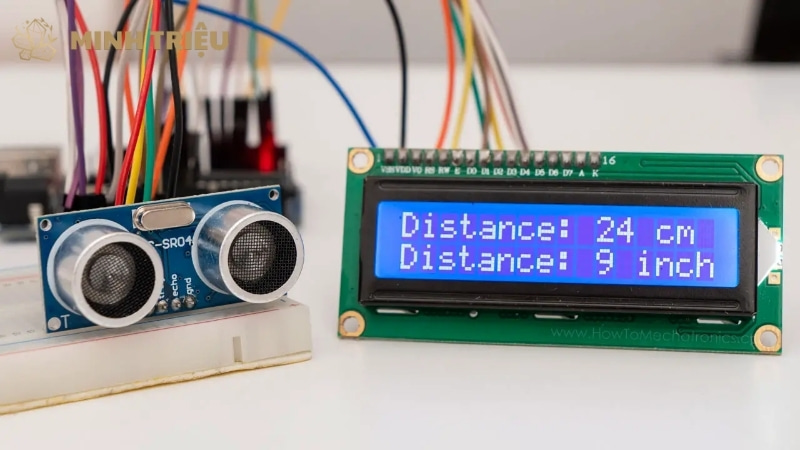

Cảm biến siêu âm đo khoảng cách là loại cảm biến thực hiện chức năng đo liên tục khoảng cách giữa nó và một vật thể. Các cảm biến này được thiết kế để cung cấp một giá trị khoảng cách chính xác, thường được biểu thị dưới dạng tín hiệu analog (ví dụ: 4−20mA hoặc 0−10V) hoặc tín hiệu số.

• Đặc điểm: Cảm biến này có khả năng đo lường liên tục và ổn định. Độ chính xác của nó thường nằm trong khoảng milimet. Nó có thể được hiệu chỉnh để bỏ qua các tín hiệu nhiễu từ các vật thể nhỏ hoặc không liên quan.
• Ưu điểm: Khả năng hoạt động của cảm biến này không bị ảnh hưởng bởi màu sắc, độ trong suốt, hoặc độ bóng của vật thể. Điều này giúp nó trở nên đáng tin cậy hơn nhiều so với các loại cảm biến quang học trong các tác vụ này.

Loại cảm biến này có những ứng dụng rộng rãi:

• Đo mức chất lỏng hoặc vật liệu rắn trong bồn chứa: Cảm biến siêu âm thường được lắp đặt ở phía trên bồn chứa để đo khoảng cách từ đầu dò đến bề mặt chất lỏng hoặc vật liệu rắn. Thông tin thu được giúp nhà quản lý dễ dàng giám sát mức tồn kho, tự động cảnh báo khi gần đầy hoặc gần cạn, đồng thời ngăn ngừa tình trạng tràn gây lãng phí và mất an toàn.
• Đo đường kính cuộn vật liệu: Trong ngành sản xuất giấy, dệt may hay dây cáp, cảm biến siêu âm được sử dụng để đo chính xác đường kính của cuộn vật liệu. Dữ liệu này cho phép xác định lượng vật liệu còn lại, từ đó lên kế hoạch thay cuộn kịp thời, tránh gián đoạn quá trình sản xuất và tối ưu hiệu suất vận hành.
• Kiểm soát vị trí của robot: Trong lĩnh vực tự động hóa và robot công nghiệp, cảm biến siêu âm đóng vai trò quan trọng trong việc định vị. Cảm biến liên tục cung cấp dữ liệu khoảng cách, hỗ trợ robot xác định chính xác vị trí của vật thể cần gắp, di chuyển hoặc lắp ráp. Nhờ đó, các tác vụ được thực hiện với độ chính xác cao, giảm sai sót và nâng cao hiệu quả dây chuyền sản xuất.

2.2. Cảm biến siêu âm phát hiện vật thể (Presence detection)

Cảm biến siêu âm phát hiện vật thể là loại cảm biến thực hiện chức năng xác định sự có mặt hoặc vắng mặt của một vật thể trong một vùng xác định. Cảm biến này thường được cấu hình với một ngưỡng khoảng cách cố định. Nếu một vật thể đi vào trong phạm vi ngưỡng đó, cảm biến sẽ kích hoạt một tín hiệu đầu ra nhị phân (ON/OFF).

• Đặc điểm: Cảm biến này có phạm vi phát hiện rộng, và có thể được điều chỉnh để tập trung vào một vùng cụ thể. Chúng hoạt động hiệu quả ngay cả trong môi trường có nhiều bụi bẩn hoặc khói.
• Ưu điểm: Cảm biến này rất đáng tin cậy trong các môi trường khắc nghiệt. Khả năng phát hiện của nó không bị ảnh hưởng bởi bụi, khói, hoặc sương mù, những yếu tố thường gây ra lỗi cho các loại cảm biến quang học.

Các ứng dụng của cảm biến này bao gồm:

• Phát hiện chai, hộp trên băng tải: Trong các dây chuyền sản xuất, đặc biệt là ngành thực phẩm, dược phẩm hay nước giải khát, cảm biến siêu âm thường được lắp dọc theo băng tải. Chúng có thể xác định sự hiện diện của chai, hộp, lọ thủy tinh hoặc bao bì đi qua bằng cách đo khoảng cách và phản xạ sóng siêu âm. Nhờ đó, hệ thống có thể đếm chính xác số lượng sản phẩm, kiểm tra xem có sản phẩm nào bị thiếu, rỗng, hoặc bị sai kích thước, và đảm bảo đồng bộ với các khâu khác như dán nhãn, đóng gói, niêm phong.

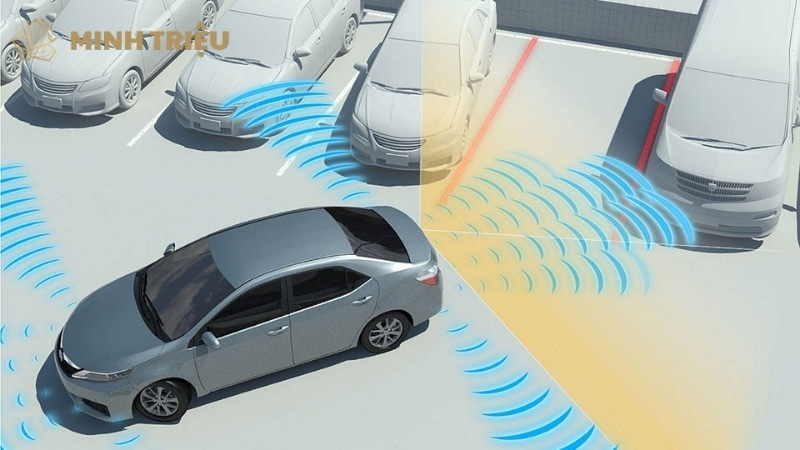

• Kiểm tra vị trí xe ô tô trong bãi đỗ: Trong các bãi đỗ xe thông minh hoặc hệ thống đỗ xe tự động, cảm biến siêu âm được gắn trên trần hoặc sát từng vị trí đỗ. Khi xe di chuyển vào hoặc rời khỏi chỗ đỗ, cảm biến sẽ phát hiện sự thay đổi khoảng cách và gửi tín hiệu về bộ điều khiển trung tâm. Nhờ đó, người lái xe dễ dàng biết chỗ nào còn trống, quản lý bãi xe hiệu quả và tránh tình trạng đỗ chồng chéo, đồng thời tích hợp với phần mềm quản lý để tính toán thời gian đỗ và phí dịch vụ.
• Giám sát sự di chuyển của con người hoặc máy móc: Ở những khu vực nguy hiểm như gần dây chuyền có máy móc tự động, robot công nghiệp, băng tải tốc độ cao hoặc cửa tự động, cảm biến siêu âm có vai trò như một thiết bị bảo vệ an toàn. Chúng liên tục phát sóng để giám sát không gian xung quanh. Khi phát hiện có người hoặc thiết bị di chuyển vào vùng nguy hiểm, cảm biến sẽ kích hoạt chuông, đèn cảnh báo, tự động ngắt hệ thống máy móc, và có thể kết hợp với các giải pháp an toàn khác như cảm biến hồng ngoại hay hàng rào ánh sáng.

3. Ưu điểm và lợi ích khi sử dụng cảm biến siêu âm

Việc tích hợp cảm biến siêu âm vào quy trình sản xuất mang lại những lợi ích chiến lược và lâu dài cho doanh nghiệp, giúp nâng cao hiệu quả và tính an toàn.

• Đo lường không tiếp xúc: Lợi ích rõ ràng nhất là không làm hỏng vật thể được kiểm tra và không gây mài mòn cho chính cảm biến. Điều này đặc biệt quan trọng với các vật liệu mềm, dễ trầy xước, hoặc các vật thể có giá trị cao. Việc không tiếp xúc cũng giúp kéo dài tuổi thọ của cảm biến và giảm chi phí bảo trì.
• Đáng tin cậy trong môi trường khắc nghiệt: Cảm biến siêu âm có khả năng hoạt động ổn định và chính xác trong các môi trường có nhiều bụi bẩn, khói, sương mù, hoặc thay đổi ánh sáng. Khả năng này giúp chúng trở thành lựa chọn ưu tiên cho các nhà máy chế biến gỗ, dệt may, hoặc các nhà máy sản xuất có môi trường làm việc khắc nghiệt.
• Khả năng phát hiện đa dạng: Cảm biến siêu âm có thể phát hiện được nhiều loại vật liệu, từ kim loại, phi kim, đến chất lỏng, kể cả các vật thể trong suốt. Khả năng này mang lại sự linh hoạt cao trong việc ứng dụng vào các dây chuyền sản xuất đa dạng.
• Độ chính xác cao: Cảm biến siêu âm có khả năng đo lường khoảng cách và mức chất lỏng với độ chính xác cao, thường ở mức milimet hoặc nhỏ hơn tùy loại cảm biến. Điều này giúp hệ thống điều khiển tự động nhận dữ liệu đáng tin cậy, từ việc kiểm soát mức tồn kho, phát hiện tràn bồn chứa, đến điều khiển vị trí của robot hoặc máy móc. Độ chính xác ổn định cũng giúp giảm sai số trong quá trình sản xuất, nâng cao hiệu quả vận hành và đảm bảo chất lượng sản phẩm.

4. Kết luận

Vai trò của cảm biến siêu âm (ultrasonic sensors) trong sản xuất công nghiệp là vô cùng quan trọng và không thể thay thế. Từ việc đo mức chất lỏng trong bồn chứa đến việc kiểm soát vị trí của robot, những thiết bị nhỏ gọn này đã chứng minh được giá trị to lớn của chúng trong việc tự động hóa các tác vụ đo lường và phát hiện.

Hiểu rõ cảm biến siêu âm là gì và cách chúng hoạt động giúp các nhà quản lý và kỹ sư đưa ra những quyết định đúng đắn trong việc đầu tư công nghệ, xây dựng một môi trường sản xuất thông minh và hiệu quả hơn. Công nghệ này thực sự là một trong những công cụ cơ bản nhưng hiệu quả nhất của Sensor (Cảm biến) trong sản xuất công nghiệp, mở ra những tiềm năng không giới hạn cho sự đổi mới và phát triển.
