Cảm biến phát hiện lỗi bề mặt (Surface Defect Detection Sensors): Nâng tầm kiểm soát chất lượng

Trong công nghiệp, kiểm soát chất lượng sản phẩm quyết định uy tín và hiệu quả kinh doanh, nhưng kiểm tra thủ công tốn nhân lực, thiếu nhất quán và dễ bỏ sót lỗi nhỏ. Cảm biến phát hiện lỗi bề mặt (Surface Defect Detection Sensors) mang đến giải pháp tự động, chính xác, giúp giám sát chất lượng toàn diện, giảm sản phẩm lỗi và tối ưu quy trình. Bài viết sẽ phân tích khái niệm, nguyên lý, lợi ích và ứng dụng của công nghệ này trong các lĩnh vực như kiểm tra bề mặt kim loại, bao bì, nhãn mác và sản phẩm điện tử.

1. Cảm biến phát hiện lỗi bề mặt là gì?

Cảm biến phát hiện lỗi bề mặt là thiết bị quang học hoặc điện tử có khả năng quét và phân tích bề mặt của vật liệu hoặc sản phẩm để tìm kiếm các khuyết tật. Công nghệ này hoạt động như một “đôi mắt điện tử” chuyên nghiệp, có thể phát hiện các lỗi nhỏ nhất như vết xước, vết nứt, bavia, biến dạng, hoặc các lỗi in ấn.

Công nghệ này có thể được phân loại thành ba nhóm chính, mỗi nhóm dựa trên một nguyên lý vật lý khác nhau.

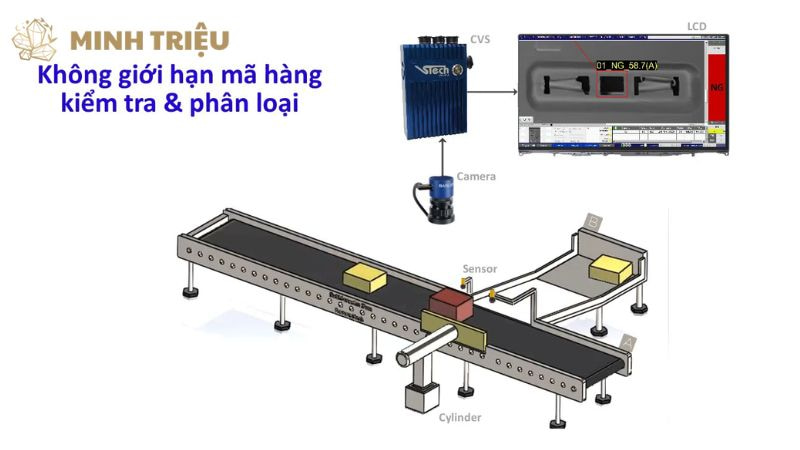

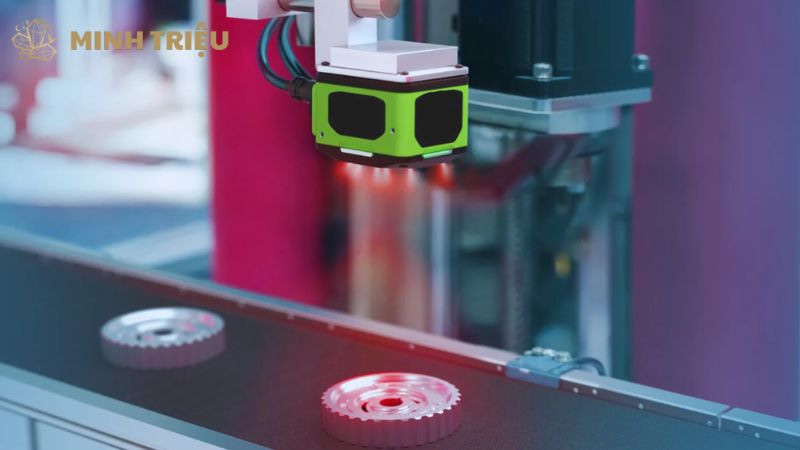

• Hệ thống camera và xử lý ảnh (Vision Sensors): Đây là loại cảm biến phổ biến nhất, sử dụng camera có độ phân giải cao để chụp lại hình ảnh của bề mặt sản phẩm. Hình ảnh sau đó được đưa vào các thuật toán thị giác máy tính (Computer Vision) để phân tích, so sánh với một mẫu chuẩn, và phát hiện các bất thường. Loại cảm biến này rất hiệu quả trong việc phát hiện các lỗi về màu sắc, hình dạng và vị trí.

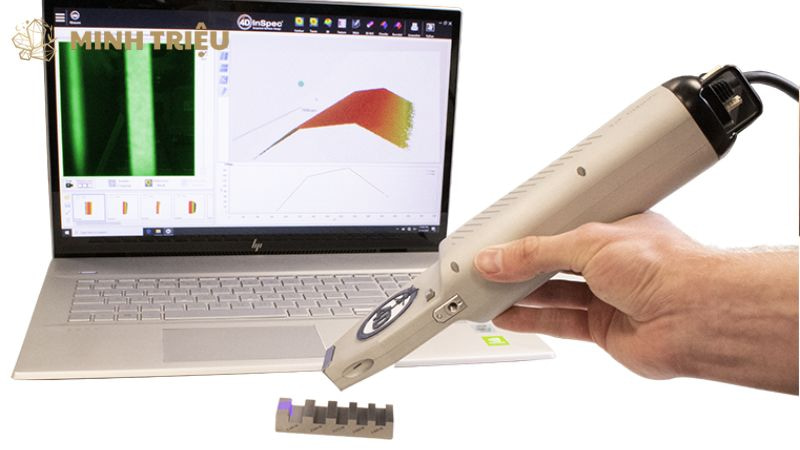

• Cảm biến Laser: Loại cảm biến này sử dụng chùm tia laser để quét bề mặt sản phẩm. Bằng cách phân tích sự thay đổi về khoảng cách và cường độ của tia laser phản xạ, cảm biến có thể phát hiện các bất thường về hình học, như vết lồi, vết lõm, hoặc vết nứt nhỏ.

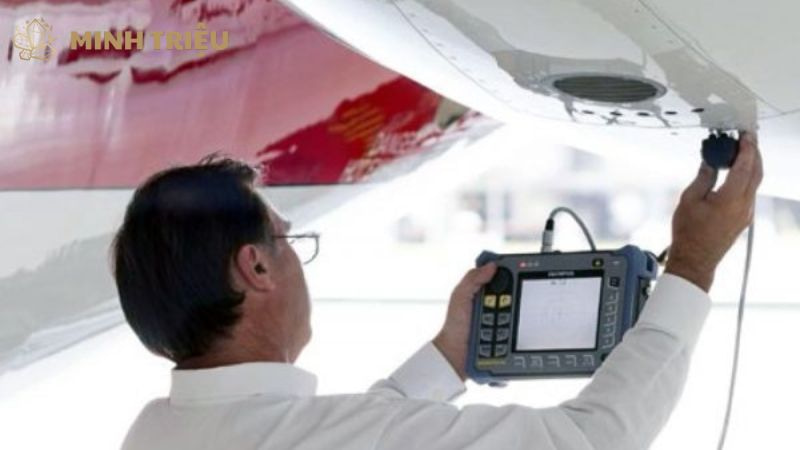

• Cảm biến Eddy Current: Cảm biến này tạo ra một trường điện từ tần số cao. Khi được đặt gần một bề mặt kim loại, nó sẽ tạo ra dòng điện xoáy trên bề mặt đó. Bất kỳ vết nứt, lỗ hổng hoặc sự thay đổi về cấu trúc kim loại nào cũng sẽ làm thay đổi dòng điện xoáy này, giúp cảm biến phát hiện các lỗi ẩn dưới bề mặt mà không cần phá hủy sản phẩm.

Nguyên lý hoạt động của các loại cảm biến này đều tuân theo một quy trình chung. Đầu tiên, một nguồn sáng (ánh sáng, laser, hoặc trường điện từ) được chiếu lên bề mặt sản phẩm. Sau đó, cảm biến sẽ thu nhận tín hiệu phản hồi. Dữ liệu thu được sẽ được xử lý bởi các thuật toán chuyên dụng để xác định và phân loại các loại lỗi.

2. Lợi ích của cảm biến phát hiện lỗi bề mặt

Việc tích hợp cảm biến phát hiện lỗi bề mặt vào môi trường sản xuất mang lại những lợi ích đột phá, giúp các doanh nghiệp nâng cao chất lượng sản phẩm, tối ưu hóa quy trình và giảm chi phí.

• Nâng cao chất lượng sản phẩm: Cảm biến phát hiện lỗi bề mặt có khả năng phát hiện các lỗi nhỏ nhất mà mắt thường có thể bỏ sót. Điều này đảm bảo mọi sản phẩm xuất xưởng đều đạt tiêu chuẩn cao nhất, giúp nâng cao uy tín của thương hiệu và sự hài lòng của khách hàng.
• Tăng cường hiệu quả: Cảm biến này tự động hóa hoàn toàn quá trình kiểm tra, giúp giảm thời gian và chi phí nhân công. Trên các dây chuyền tốc độ cao, nơi con người không thể kiểm tra từng sản phẩm một cách hiệu quả, cảm biến có thể thực hiện nhiệm vụ này một cách nhanh chóng và chính xác.
• Độ chính xác và nhất quán: Loại bỏ sai sót do yếu tố con người, đảm bảo kết quả kiểm tra luôn chính xác và nhất quán. Mỗi cảm biến đều được lập trình để tuân thủ các tiêu chuẩn kiểm tra một cách nghiêm ngặt, loại bỏ sự chủ quan và mệt mỏi có thể xảy ra ở con người.
• Giảm lãng phí: Cảm biến phát hiện lỗi bề mặt có thể sàng lọc và loại bỏ sản phẩm lỗi ngay từ đầu dây chuyền sản xuất. Điều này giúp giảm thiểu lãng phí nguyên vật liệu và chi phí xử lý các sản phẩm lỗi ở các giai đoạn sau.
• Truy xuất nguồn gốc: Dữ liệu từ cảm biến có thể được lưu trữ và tích hợp vào hệ thống IIoT. Dữ liệu này giúp các nhà quản lý truy xuất nguồn gốc lỗi, xác định nguyên nhân và cải tiến quy trình sản xuất một cách hiệu quả.

3. Các ứng dụng của cảm biến phát hiện lỗi bề mặt trong sản xuất

Sự linh hoạt và độ chính xác của cảm biến phát hiện lỗi bề mặt đã mở ra nhiều ứng dụng quan trọng trong sản xuất công nghiệp, giúp giải quyết các vấn đề phức tạp một cách sáng tạo.

3.1. Kiểm tra bề mặt kim loại

Các sản phẩm kim loại như tấm thép, ống dẫn, hoặc linh kiện ô tô cần được kiểm tra cẩn thận để phát hiện các vết nứt, vết xước hoặc gỉ sét. Việc này rất quan trọng để đảm bảo độ bền và an toàn của sản phẩm.

Cảm biến Laser hoặc cảm biến Eddy Current là những công cụ lý tưởng cho nhiệm vụ này. Chúng có thể quét bề mặt kim loại tốc độ cao, phát hiện các lỗi nhỏ nhất mà mắt thường không thể nhìn thấy, đảm bảo các sản phẩm kim loại xuất xưởng đều đạt tiêu chuẩn cao.

3.2. Kiểm tra bao bì và nhãn mác

Trong ngành thực phẩm và đồ uống, việc đảm bảo bao bì không bị rách, nhãn mác được dán đúng vị trí và rõ ràng là rất quan trọng để tuân thủ quy định và bảo vệ thương hiệu.

Hệ thống camera và xử lý ảnh được sử dụng rộng rãi để kiểm tra vị trí nhãn, màu sắc in ấn và độ nguyên vẹn của bao bì trên dây chuyền tốc độ cao. Hệ thống này có thể chụp hàng nghìn hình ảnh mỗi phút, so sánh với một mẫu chuẩn và loại bỏ các sản phẩm có bao bì lỗi một cách tự động.

3.3. Kiểm tra sản phẩm điện tử

Các linh kiện điện tử nhỏ, phức tạp, dễ có lỗi hàn hoặc lỗi mạch in. Việc kiểm tra thủ công các lỗi này rất khó khăn và tốn thời gian. Cảm biến phát hiện lỗi bề mặt chuyên dụng (thường là Vision Sensors) được sử dụng để kiểm tra các mối hàn, sự hiện diện và vị trí của các linh kiện trên bảng mạch.

Hệ thống này có thể xác định các lỗi như mối hàn lạnh, thiếu linh kiện, hoặc sai vị trí, đảm bảo chất lượng sản phẩm cuối cùng và độ tin cậy của thiết bị điện tử.

3.4. Kiểm tra bề mặt vật liệu composite

Trong ngành hàng không, vũ trụ và sản xuất thiết bị thể thao, vật liệu composite như sợi carbon hoặc sợi thủy tinh được sử dụng rộng rãi nhờ trọng lượng nhẹ và độ bền cao. Tuy nhiên, bề mặt composite rất dễ gặp các lỗi như bong lớp, rỗ khí hoặc nứt vi mô, vốn khó phát hiện bằng mắt thường.

Cảm biến siêu âm (Ultrasonic Sensors) và cảm biến laser 3D có thể quét toàn bộ bề mặt, tái tạo hình ảnh chi tiết để phát hiện các khuyết tật tiềm ẩn, đảm bảo tính an toàn và độ bền của sản phẩm trong môi trường khắc nghiệt.

3.5. Kiểm tra bề mặt gỗ và vật liệu xây dựng

Trong sản xuất đồ gỗ hoặc vật liệu xây dựng (gạch, đá, gốm), chất lượng bề mặt ảnh hưởng trực tiếp đến tính thẩm mỹ và độ bền. Cảm biến hình ảnh độ phân giải cao có thể phát hiện các lỗi như nứt, mẻ cạnh, hoặc vết sần trên bề mặt, từ đó giúp loại bỏ sản phẩm lỗi trước khi đưa ra thị trường.

Đặc biệt, trong sản xuất sàn gỗ hoặc gạch men, hệ thống kiểm tra tự động còn có thể phân loại sản phẩm theo cấp chất lượng, hỗ trợ tối ưu quy trình đóng gói và phân phối.

3.6. Giám sát chất lượng bề mặt trong in ấn công nghiệp

Ngành in ấn bao bì, tem nhãn và vật liệu trang trí đòi hỏi màu sắc, độ sắc nét và độ bám mực đạt tiêu chuẩn cao. Các cảm biến màu (Color Sensors) kết hợp với camera công nghiệp có thể phát hiện các lỗi như lệch màu, mất nét hoặc lem mực ngay trong quá trình in, giúp điều chỉnh kịp thời và giảm thiểu hao phí nguyên liệu.

4. Kết luận

Tóm lại, cảm biến phát hiện lỗi bề mặt là một công nghệ then chốt, giúp các doanh nghiệp tự động hóa và nâng cao độ chính xác của quy trình kiểm tra chất lượng. Công nghệ này mang lại lợi thế cạnh tranh đáng kể, giúp giảm thiểu sản phẩm lỗi, tăng tốc độ sản xuất và nâng cao uy tín thương hiệu.

Việc tích hợp cảm biến phát hiện lỗi bề mặt vào hệ thống IIoT là một bước đi chiến lược, giúp các doanh nghiệp xây dựng một quy trình sản xuất hiệu quả và chất lượng. Khuyến khích các nhà quản lý và kỹ sư khám phá và áp dụng công nghệ này để tạo ra một lợi thế cạnh tranh bền vững trong tương lai.
