Cảm Biến MEMS: Công Nghệ Đột Phá Nâng Tầm Sản Xuất Công Nghiệp

Trong bối cảnh cách mạng Công nghiệp 4.0 đang diễn ra mạnh mẽ, nhu cầu về các thiết bị nhỏ gọn, hiệu quả và có khả năng tích hợp cao ngày càng trở nên cấp thiết. Các cảm biến truyền thống, với kích thước cồng kềnh, chi phí sản xuất cao và sự phức tạp trong việc tích hợp, đã dần bộc lộ những hạn chế, không còn phù hợp với các hệ thống tự động hóa và Industrial IoT (IIoT) hiện đại. Việc tìm kiếm một giải pháp thay thế hiệu quả trở thành một ưu tiên hàng đầu.

Sự ra đời của công nghệ vi cơ điện tử đã giải quyết triệt để vấn đề này, mang đến một loại cảm biến hoàn toàn mới, có khả năng kết hợp các thành phần cơ khí và điện tử trên một con chip silicon duy nhất. Cảm biến MEMS không chỉ mang lại hiệu suất vượt trội mà còn mở ra những khả năng ứng dụng chưa từng có, từ các thiết bị di động đến các hệ thống sản xuất phức tạp. Bài viết này sẽ cung cấp một cái nhìn sâu sắc và toàn diện về cảm biến MEMS, từ định nghĩa, nguyên lý hoạt động cho đến những lợi ích vượt trội, các ứng dụng thực tiễn và các loại cảm biến phổ biến nhất.

1. Cảm biến MEMS là gì?

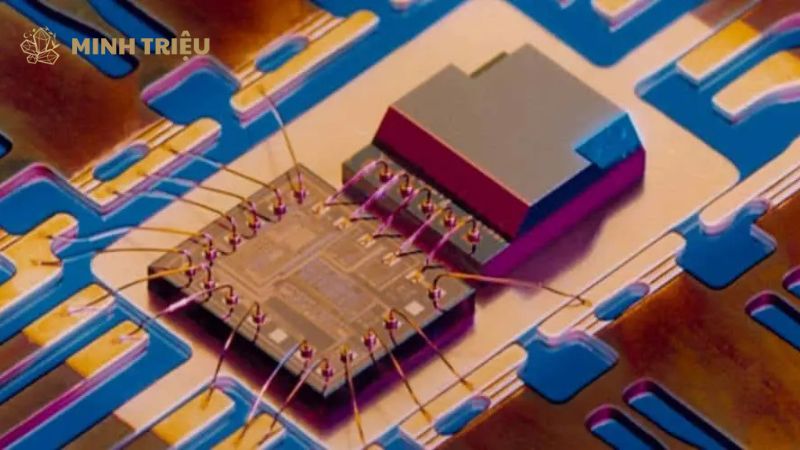

Cảm biến MEMS là một thiết bị siêu nhỏ, kết hợp các thành phần cơ khí và điện tử trên một chip silicon duy nhất. Khái niệm cốt lõi của công nghệ này là sự tích hợp các hệ thống cơ học vi mô cùng với các mạch điện tử điều khiển trên cùng một nền tảng. Cảm biến MEMS được chế tạo thông qua quy trình vi chế tạo trên silicon, tương tự như việc sản xuất vi xử lý, cho phép tạo ra các cấu trúc cơ khí cực nhỏ, có kích thước từ vài micromet đến vài milimet.

Những cấu trúc này, bao gồm các đòn bẩy, lò xo, màng mỏng, và các cấu trúc khác, sẽ phản ứng với các đại lượng vật lý bên ngoài. Nguyên lý hoạt động cơ bản của cảm biến MEMS là chuyển đổi các đại lượng vật lý thành tín hiệu điện tử thông qua các thay đổi cơ học. Ví dụ, một gia tốc kế MEMS sử dụng một khối lượng nhỏ gắn trên lò xo vi mô. Khi có gia tốc, khối lượng này di chuyển, làm thay đổi điện dung của một tụ điện vi mô.

Sự thay đổi điện dung này sau đó được chuyển đổi thành một tín hiệu điện áp tỷ lệ với gia tốc, cho phép thiết bị đo lường được. Nhờ quá trình này, cảm biến MEMS có thể đo lường và cung cấp dữ liệu chính xác về các thông số vật lý một cách hiệu quả. Quy trình sản xuất cảm biến MEMS là một bước tiến vượt bậc của ngành công nghiệp bán dẫn.

Các kỹ thuật vi chế tạo tiên tiến, như quang khắc và khắc hóa học, được sử dụng để tạo ra các cấu trúc 3D phức tạp trên bề mặt của chip silicon. Nhờ quy trình sản xuất hàng loạt này, chi phí cho mỗi đơn vị cảm biến được giảm xuống đáng kể, mở ra khả năng ứng dụng rộng rãi trong nhiều lĩnh vực.

Các đặc điểm nổi bật của cảm biến MEMS bao gồm:

• Kích thước nhỏ gọn: Cảm biến MEMS có kích thước siêu nhỏ, cho phép tích hợp vào các thiết bị và không gian hẹp.
• Tiêu thụ năng lượng thấp: Thiết kế vi mô giúp các cảm biến này hoạt động hiệu quả, kéo dài tuổi thọ pin.
• Chi phí sản xuất hàng loạt thấp: Quy trình vi chế tạo trên silicon cho phép sản xuất hàng loạt với giá thành rẻ.
• Khả năng tích hợp cao: Dễ dàng kết hợp với các mạch điện tử khác trên cùng một chip silicon để tạo ra các hệ thống phức tạp hơn.
• Độ chính xác và hiệu suất cao: Khả năng đo lường các thông số vật lý với độ nhạy và độ chính xác vượt trội.

2. Lợi ích của Cảm biến MEMS trong sản xuất công nghiệp

Việc tích hợp cảm biến MEMS vào các hệ thống sản xuất công nghiệp mang lại một loạt các lợi ích chiến lược, giúp các doanh nghiệp tối ưu hóa hiệu suất và nâng cao chất lượng sản phẩm.

Lợi ích đầu tiên và rõ rệt nhất là khả năng tích hợp và nhỏ gọn. Kích thước siêu nhỏ của cảm biến MEMS cho phép chúng được gắn vào những vị trí mà các cảm biến truyền thống không thể tiếp cận, như bên trong các bộ phận máy móc phức tạp hoặc trên các dây chuyền sản xuất có không gian chật hẹp. Tích hợp các cảm biến MEMS giúp mở rộng khả năng giám sát trong toàn bộ nhà máy.

Thứ hai, cảm biến MEMS mang lại hiệu suất và độ chính xác cao. Nhờ quy trình vi chế tạo tinh xảo, các cảm biến này có khả năng đo lường các đại lượng vật lý như gia tốc, áp suất, nhiệt độ với độ nhạy và độ chính xác vượt trội. Điều này là yếu tố then chốt trong các ứng dụng kiểm soát chất lượng, nơi mà ngay cả những sai lệch nhỏ nhất cũng cần được phát hiện. Độ chính xác này đảm bảo dữ liệu thu thập được là đáng tin cậy, là nền tảng cho các quyết định dựa trên dữ liệu.

Thứ ba, cảm biến MEMS có tiêu thụ năng lượng thấp, một lợi thế cực kỳ quan trọng trong các ứng dụng cảm biến không dây. Với việc sử dụng pin hoặc các nguồn năng lượng thu thập, các thiết bị này có thể hoạt động liên tục trong nhiều năm mà không cần thay pin, giảm thiểu chi phí và công sức bảo trì. Tiêu thụ năng lượng thấp kéo dài tuổi thọ pin cho các thiết bị Industrial IoT.

Thứ tư, chi phí sản xuất hàng loạt thấp của cảm biến MEMS là một lợi thế kinh tế lớn. Quy trình sản xuất hàng loạt trên chip silicon giúp giảm giá thành cho mỗi đơn vị, cho phép các doanh nghiệp triển khai hệ thống giám sát trên quy mô lớn với chi phí hợp lý. Chi phí thấp giúp phổ biến công nghệ cảm biến MEMS trong nhiều ngành công nghiệp.

Cuối cùng, cảm biến MEMS có khả năng chống chịu môi trường tốt. Nhờ thiết kế nhỏ gọn và cấu trúc bền vững trên chip silicon, chúng có thể hoạt động ổn định trong các môi trường khắc nghiệt, bao gồm các khu vực có nhiệt độ cao, áp suất lớn hoặc rung động mạnh.

3. Ứng dụng thực tế của Cảm biến MEMS trong công nghiệp

Những lợi ích trên đã giúp cảm biến MEMS trở thành một công nghệ không thể thiếu trong nhiều lĩnh vực công nghiệp và đời sống. Ứng dụng phổ biến nhất là trong công nghệ ô tô. Các cảm biến gia tốc kế MEMS được sử dụng trong hệ thống túi khí, phát hiện va chạm và kích hoạt túi khí chỉ trong vài mili giây.

Các cảm biến áp suất MEMS được dùng trong hệ thống kiểm soát áp suất lốp và kiểm soát ổn định điện tử, đảm bảo an toàn tối đa cho người lái. Bên cạnh đó, cảm biến MEMS cũng đóng vai trò quan trọng trong sản xuất công nghiệp. Cảm biến MEMS giám sát độ rung và áp suất trong các dây chuyền sản xuất để đảm bảo chất lượng và an toàn.

Các cảm biến áp suất MEMS được sử dụng để kiểm soát áp suất khí nén trong các hệ thống tự động hóa, còn các cảm biến gia tốc kế MEMS giám sát rung động của máy móc để thực hiện bảo trì dự đoán, ngăn ngừa hỏng hóc.

Các ứng dụng khác của cảm biến MEMS bao gồm:

• Thiết bị điện tử tiêu dùng: Con quay hồi chuyển MEMS được sử dụng rộng rãi trong smartphone, máy bay không người lái để định vị và điều khiển.
• Chăm sóc sức khỏe: Cảm biến MEMS được tích hợp trong các thiết bị đeo tay theo dõi sức khỏe, đo nhịp tim, bước đi và chất lượng giấc ngủ.
• Hàng không vũ trụ: Cảm biến MEMS được ứng dụng trong các hệ thống định vị quán tính và điều khiển bay của vệ tinh, máy bay không người lái.
• Thiết bị di động: Cảm biến MEMS có thể dùng để đo nhiệt độ, độ ẩm, và áp suất khí quyển.

Một ví dụ cụ thể về việc tích hợp cảm biến MEMS vào nhà máy thông minh là việc sử dụng các cảm biến gia tốc kế MEMS không dây để giám sát tình trạng máy móc. Hàng trăm cảm biến này có thể được gắn lên các động cơ, máy bơm, và quạt công nghiệp. Dữ liệu rung động được thu thập liên tục và truyền không dây về hệ thống trung tâm, nơi các thuật toán trí tuệ nhân tạo phân tích để dự đoán khi nào máy móc cần bảo trì, từ đó giảm thiểu thời gian ngừng máy và tối ưu hóa hoạt động.

4. Các loại Cảm biến MEMS phổ biến trong công nghiệp

Sự đa dạng về thiết kế và chức năng đã tạo ra nhiều loại cảm biến MEMS khác nhau, mỗi loại phù hợp với một mục đích đo lường cụ thể. Dưới đây là các loại cảm biến MEMS phổ biến nhất được ứng dụng trong công nghiệp.

4.1. Gia tốc kế MEMS

• Đại lượng đo lường: Gia tốc tuyến tính.
• Ứng dụng: Hệ thống túi khí ô tô, giám sát rung động máy móc, ổn định hình ảnh trên camera.
• Mô tả: Bao gồm một khối lượng nhỏ và lò xo vi mô. Khi có gia tốc, khối lượng này di chuyển làm thay đổi điện dung của các bản cực, tạo ra tín hiệu điện.

4.2. Con quay hồi chuyển MEMS

• Đại lượng đo lường: Tốc độ góc.
• Ứng dụng: Hệ thống ổn định điện tử của ô tô, điều khiển bay máy bay không người lái, định vị trong smartphone.
• Mô tả: Sử dụng hiệu ứng Coriolis. Khi thiết bị quay, một khối lượng nhỏ bên trong sẽ di chuyển và sự dịch chuyển này được đo lường để xác định tốc độ góc.

4.3. Cảm biến áp suất MEMS

• Đại lượng đo lường: Áp suất chất lỏng hoặc khí.
• Ứng dụng: Hệ thống giám sát áp suất lốp, kiểm soát áp suất trong dây chuyền sản xuất, thiết bị y tế.
• Mô tả: Sử dụng một màng silicon siêu mỏng biến dạng khi có áp suất, làm thay đổi điện trở hoặc điện dung, từ đó đo được áp suất.

4.4. Cảm biến lưu lượng MEMS

• Đại lượng đo lường: Tốc độ dòng chảy của chất lỏng hoặc khí.
• Ứng dụng: Hệ thống điều khiển nhiên liệu ô tô, thiết bị y tế, hệ thống khí nén công nghiệp.
• Mô tả: Thường sử dụng nguyên lý nhiệt, nơi một bộ phận làm nóng và một cảm biến nhiệt độ được đặt trên dòng chảy. Tốc độ dòng chảy được tính toán dựa trên sự thay đổi nhiệt độ.

5. Kết luận

Cảm biến MEMS là một công nghệ đột phá, đại diện cho sự hội tụ của công nghệ cơ khí và điện tử ở cấp độ vi mô. Nhờ những ưu điểm vượt trội về kích thước nhỏ, hiệu suất cao, tiêu thụ năng lượng thấp và chi phí sản xuất hàng loạt hợp lý, cảm biến MEMS đã và đang thay đổi cách chúng ta thiết kế và vận hành các hệ thống tự động hóa. Chúng không chỉ là công cụ đo lường đơn thuần mà còn là những “mắt xích” quan trọng, cung cấp dữ liệu chính xác và đáng tin cậy cho các hệ thống phức tạp.

Cảm biến MEMS là nền tảng cốt lõi cho sự phát triển của nhà máy thông minh. Trong tương lai không xa, với sự phát triển của công nghệ vi chế tạo và các kỹ thuật tích hợp, cảm biến MEMS sẽ ngày càng tinh vi hơn, mở ra nhiều ứng dụng mới trong các lĩnh vực như y tế, nông nghiệp thông minh và hàng không vũ trụ. Sự kết hợp của cảm biến MEMS với các công nghệ như trí tuệ nhân tạo và phân tích dữ liệu lớn sẽ tạo ra các hệ thống sản xuất tự động hoàn toàn, nơi mà dữ liệu từ mọi khía cạnh của quy trình được thu thập, phân tích và xử lý một cách thông minh.
