Cảm biến Màu Sắc (Color Sensors): Vai Trò, Nguyên lý và Ứng dụng trong Sản xuất

Trong sản xuất công nghiệp hiện đại, màu sắc đóng vai trò quan trọng trong phân loại, kiểm tra chất lượng và tự động hóa dây chuyền. Tuy nhiên, các phương pháp kiểm tra thủ công bằng mắt thường thường thiếu chính xác và không đáp ứng được tốc độ sản xuất. Sự ra đời của cảm biến màu sắc (color sensors) đã mang lại giải pháp tự động, chính xác và hiệu quả hơn. Bài viết sẽ giới thiệu nguyên lý hoạt động, phân loại cảm biến màu phổ biến và ứng dụng thực tiễn trong các ngành công nghiệp hiện nay.

1. Cảm biến màu sắc là gì? Nguyên lý hoạt động cơ bản

Cảm biến màu sắc là một thiết bị điện tử có khả năng nhận diện và phân tích màu của vật thể, dựa trên cường độ của ánh sáng phản xạ từ bề mặt vật thể đó. Về bản chất, thiết bị này mô phỏng lại quá trình nhận biết màu sắc của mắt người, nhưng với độ chính xác và tốc độ vượt trội hơn rất nhiều. Thiết bị này chuyển đổi thông tin màu sắc, được biểu thị dưới dạng ánh sáng phản xạ, thành tín hiệu điện tử mà các hệ thống điều khiển có thể hiểu và xử lý. Cấu tạo cơ bản của một cảm biến màu sắc bao gồm ba thành phần chính.

Thành phần đầu tiên là một nguồn sáng, thường là đèn LED trắng hoặc đèn LED RGB, để chiếu sáng vật thể. Thành phần thứ hai là hệ thống lọc quang học, bao gồm các bộ lọc ánh sáng, có nhiệm vụ tách ánh sáng phản xạ thành các dải màu cụ thể. Thành phần cuối cùng là cảm biến quang điện, một thiết bị bán dẫn nhạy sáng, có nhiệm vụ đo cường độ của từng dải màu đã được lọc.

Sự kết hợp của ba thành phần này cho phép cảm biến thu thập đầy đủ thông tin về màu sắc của vật thể. Nguyên lý hoạt động chung của cảm biến màu sắc dựa trên sự tương tác giữa ánh sáng và vật thể. Nguồn sáng của cảm biến chiếu một chùm sáng lên vật thể. Bề mặt của vật thể thực hiện chức năng hấp thụ một phần và phản xạ một phần ánh sáng đó.

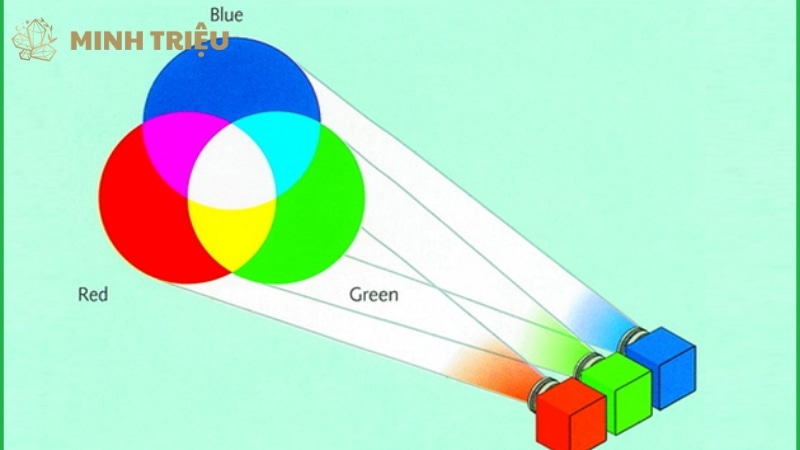

Màu sắc của vật thể chính là màu của ánh sáng mà nó phản xạ lại. Ánh sáng phản xạ đi qua hệ thống ống kính và bộ lọc quang học, tại đây nó được tách thành ba dải màu cơ bản: đỏ (Red), xanh lá (Green), và xanh dương (Blue). Mỗi dải màu sẽ được đo lường bởi một cảm biến quang điện riêng biệt, tạo ra một tín hiệu điện áp hoặc dòng điện tương ứng với cường độ ánh sáng của dải màu đó.

Hệ thống xử lý của cảm biến sẽ kết hợp ba tín hiệu này để tạo ra một giá trị màu sắc duy nhất, thường được biểu thị dưới dạng các giá trị RGB. Giá trị này có thể được so sánh với một giá trị màu chuẩn đã được lưu trữ, từ đó xác định xem vật thể có đạt tiêu chuẩn màu sắc hay không.

2. Phân loại và cách hoạt động của cảm biến màu sắc

Các loại cảm biến màu sắc được phân loại dựa trên cách chúng thực hiện chức năng nhận diện và xử lý thông tin màu sắc, mỗi phương pháp có những đặc điểm riêng biệt phù hợp với các yêu cầu ứng dụng khác nhau.

2.1. Phương pháp RGB (Red-Green-Blue)

Phương pháp RGB là một trong những cách tiếp cận phổ biến và cơ bản nhất trong việc đo lường màu sắc. Cảm biến hoạt động theo phương pháp này sử dụng ba bộ lọc màu riêng biệt: một cho màu đỏ, một cho màu xanh lá và một cho màu xanh dương. Sau khi ánh sáng phản xạ từ vật thể đi qua các bộ lọc này, nó sẽ được đo cường độ bởi ba cảm biến quang điện tương ứng.

Mỗi cảm biến quang điện tạo ra một tín hiệu điện áp tỷ lệ thuận với cường độ ánh sáng mà nó nhận được. Hệ thống xử lý của cảm biến sẽ sử dụng ba giá trị điện áp này (R, G, B) để biểu thị màu sắc của vật thể. Phương pháp này rất hiệu quả trong việc phân biệt các màu sắc cơ bản và có độ tương phản cao, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng đơn giản.

Ưu điểm:

  • Cấu tạo đơn giản, chi phí sản xuất thấp, giúp giảm giá thành sản phẩm.
  • Dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
  • Độ chính xác đủ cao cho các ứng dụng phân loại vật thể theo màu sắc rõ ràng.

Ứng dụng:

  • Phân loại các sản phẩm đóng gói có màu sắc khác biệt nhau.
  • Kiểm tra sự hiện diện của một vật thể màu cụ thể trên băng chuyền.
  • Dùng để đọc mã màu trên các linh kiện điện tử.

2.2. Phương pháp dựa trên phổ (Spectral-based)

Phương pháp dựa trên phổ là một phương pháp tiên tiến hơn, cung cấp độ chính xác và khả năng phân biệt màu sắc vượt trội. Thay vì chỉ đo ba dải màu cơ bản RGB, các cảm biến hoạt động theo phương pháp này thực hiện chức năng phân tích toàn bộ dải quang phổ của ánh sáng phản xạ. Thiết bị này thường sử dụng một lăng kính hoặc một mạng nhiễu xạ để tách ánh sáng phản xạ thành hàng trăm dải quang phổ hẹp khác nhau.

Mỗi dải quang phổ này sẽ được một cảm biến quang điện riêng biệt đo cường độ. Bằng cách thu thập và phân tích dữ liệu từ toàn bộ dải quang phổ, cảm biến có thể xác định chính xác “dấu vân tay quang phổ” của màu sắc, từ đó phân biệt được cả những sắc thái màu rất tinh tế mà mắt người khó có thể nhận ra.

Ưu điểm:

  • Độ chính xác cực cao, có thể phân biệt các sắc thái màu gần nhau.
  • Ít bị ảnh hưởng bởi sự thay đổi của nguồn sáng và điều kiện môi trường.
  • Cung cấp dữ liệu chi tiết, có thể sử dụng để kiểm soát chất lượng màu sắc nghiêm ngặt.

Ứng dụng:

  • Kiểm tra chất lượng màu sơn xe hơi, đảm bảo sự đồng nhất tuyệt đối giữa các lô sản xuất.
  • Kiểm soát chất lượng màu sắc trong ngành in ấn, dệt may.
  • Phân tích màu trong phòng thí nghiệm, kiểm tra độ tinh khiết của hóa chất.

2.3. Phương pháp so sánh (Teach mode)

Phương pháp so sánh là một phương pháp hoạt động dựa trên việc “học” một màu chuẩn, sau đó so sánh màu của vật thể mới với màu đã học đó. Quá trình này được gọi là “teach mode” (chế độ học). Ban đầu, người dùng đặt một vật thể có màu chuẩn trước cảm biến và kích hoạt chế độ học. Cảm biến sẽ đo và lưu trữ các giá trị màu sắc của vật thể đó làm tham chiếu.

Sau đó, trong quá trình vận hành, cảm biến sẽ liên tục đo màu sắc của các vật thể đi qua và so sánh chúng với màu chuẩn đã được lưu. Nếu giá trị màu sắc nằm trong một khoảng sai số cho phép so với màu chuẩn, cảm biến sẽ đưa ra tín hiệu “đạt”. Nếu không, nó sẽ đưa ra tín hiệu “không đạt”. Phương pháp này đơn giản, hiệu quả và không yêu cầu lập trình phức tạp.

Ưu điểm:

  • Cực kỳ dễ cài đặt và sử dụng, không yêu cầu người vận hành phải có kiến thức chuyên sâu về màu học.
  • Độ chính xác cao trong việc so sánh với một mẫu chuẩn.
  • Tốc độ xử lý nhanh, phù hợp cho các dây chuyền sản xuất tự động tốc độ cao.

Ứng dụng:

  • Kiểm tra sự hiện diện của nhãn mác đúng màu trên sản phẩm.
  • Phân loại sản phẩm dựa trên các tiêu chí “đạt/không đạt”.

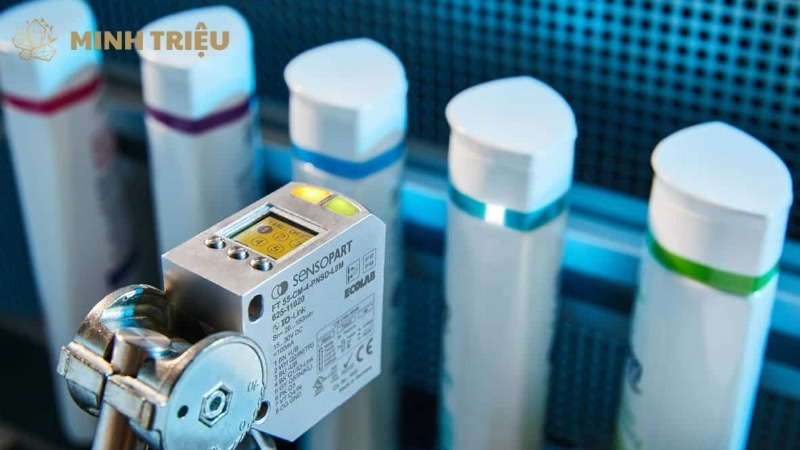

  • Kiểm tra màu sắc của nắp chai, vỏ chai có đồng nhất không.

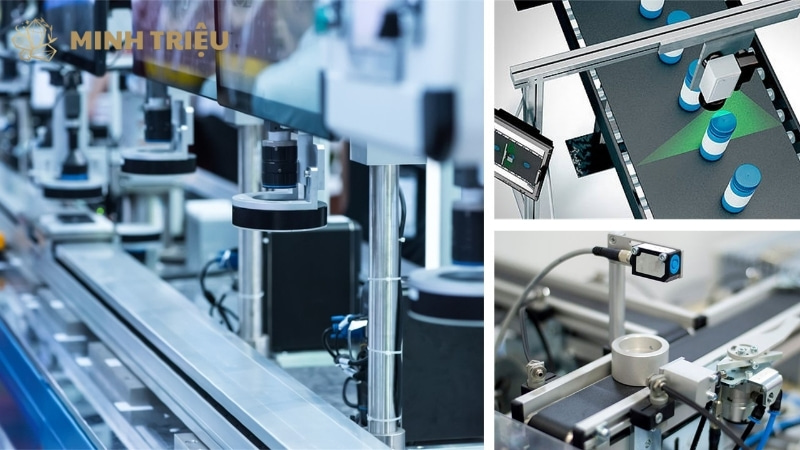

3. Ứng dụng thực tiễn của cảm biến màu sắc trong sản xuất công nghiệp

Sự đa dạng của các loại cảm biến màu sắc đã mở ra nhiều ứng dụng cảm biến màu thiết thực và có giá trị trong nhiều ngành công nghiệp. Việc tích hợp các cảm biến này giúp các doanh nghiệp giải quyết các vấn đề về kiểm soát chất lượng và tự động hóa một cách hiệu quả.

3.1. Ngành Đóng gói và Bao bì

Trong ngành này, cảm biến màu sắc đóng một vai trò thiết yếu trong việc kiểm soát chất lượng và đảm bảo tính thẩm mỹ của sản phẩm.

  • Kiểm tra nhãn mác, tem chống hàng giả: Cảm biến thực hiện chức năng xác minh màu sắc của nhãn mác, đảm bảo rằng chúng được dán đúng vị trí và có màu sắc chính xác, giúp phát hiện hàng giả, hàng nhái.
  • Kiểm tra màu sắc vỏ chai, nắp chai: Trong các dây chuyền sản xuất nước giải khát, cảm biến được sử dụng để kiểm tra màu sắc của nắp chai có khớp với vỏ chai hay không, đảm bảo sự đồng nhất và chuyên nghiệp của sản phẩm.

3.2. Ngành Thực phẩm và Đồ uống

Ứng dụng cảm biến màu trong ngành này không chỉ giúp phân loại mà còn đảm bảo chất lượng và an toàn thực phẩm.

  • Phân loại nông sản theo độ chín: Các cảm biến màu sắc được lắp đặt trên băng chuyền để phân loại trái cây hoặc rau củ theo màu sắc, từ đó xác định độ chín và chất lượng.
  • Kiểm tra chất lượng rang của cà phê: Cảm biến thực hiện chức năng phân tích màu sắc của hạt cà phê sau khi rang, giúp đảm bảo chất lượng rang đồng đều theo tiêu chuẩn.
  • Phân biệt các sản phẩm khác loại: Trong các dây chuyền sản xuất hỗn hợp, cảm biến màu sắc giúp tự động phân biệt và phân loại các sản phẩm khác nhau, ví dụ như các loại kẹo, bánh quy có màu sắc khác nhau, giúp tối ưu hóa quy trình đóng gói.

3.3. Ngành Ô tô và Dệt may

Trong các ngành đòi hỏi độ chính xác màu sắc cao, cảm biến màu sắc là một công cụ không thể thiếu.

  • Kiểm tra màu sơn xe: Các cảm biến dựa trên phổ được sử dụng để kiểm tra màu sơn của các bộ phận xe hơi, đảm bảo sự đồng nhất màu sắc tuyệt đối giữa các chi tiết, tránh các lỗi về màu sắc có thể làm giảm giá trị sản phẩm.

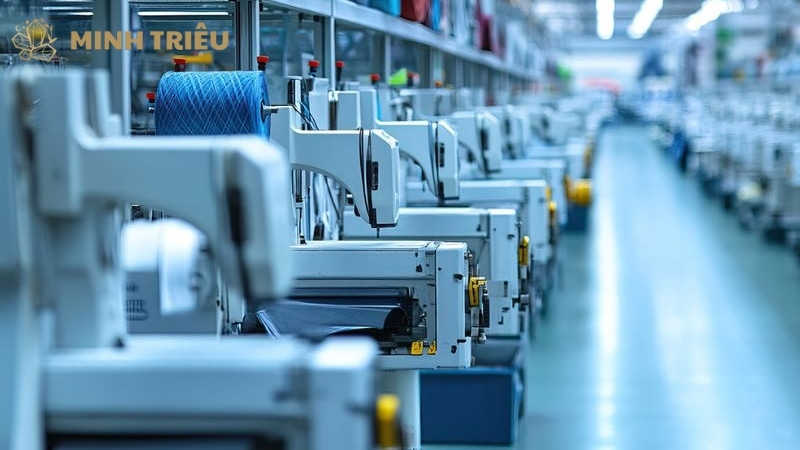

  • Phát hiện lỗi màu trên vải: Trong ngành dệt may, cảm biến thực hiện chức năng quét và phát hiện các lỗi màu, vết ố hoặc sự không đồng nhất trên vải, đảm bảo chất lượng sản phẩm cuối cùng.

3.4. Ngành Điện tử

Ngành công nghiệp điện tử sử dụng cảm biến màu sắc để tự động hóa các quy trình lắp ráp và kiểm tra chất lượng linh kiện.

  • Phân loại linh kiện điện tử: Các cảm biến được sử dụng để phân loại các linh kiện nhỏ như điện trở, tụ điện hoặc dây cáp dựa trên mã màu, giúp quá trình lắp ráp diễn ra nhanh chóng và chính xác.
  • Kiểm tra màu của đèn LED: Cảm biến màu sắc giúp kiểm tra màu sắc và độ sáng của đèn LED, đảm bảo chúng hoạt động đúng thông số kỹ thuật, tránh các lỗi sản phẩm không mong muốn.

4. Lợi ích khi tích hợp cảm biến màu sắc vào quy trình công nghiệp

Việc áp dụng cảm biến màu sắc vào sản xuất mang lại những lợi ích chiến lược và lâu dài cho doanh nghiệp.

  • Nâng cao độ chính xác và tốc độ: Tự động hóa quá trình phân loại và kiểm tra màu sắc bằng cảm biến giúp loại bỏ hoàn toàn các lỗi do con người, đồng thời tăng tốc độ xử lý lên gấp nhiều lần so với phương pháp thủ công.
  • Đảm bảo chất lượng sản phẩm đồng nhất: Các cảm biến thực hiện chức năng duy trì tiêu chuẩn màu sắc nhất quán, từ đó nâng cao chất lượng sản phẩm và củng cố uy tín thương hiệu trên thị trường.
  • Tối ưu hóa quy trình sản xuất: Bằng cách tự động hóa các khâu kiểm tra và phân loại, doanh nghiệp có thể giảm thời gian và chi phí cho quá trình kiểm tra thủ công, từ đó tăng năng suất tổng thể của nhà máy.
  • Giảm thiểu lãng phí: Việc nhanh chóng loại bỏ các sản phẩm lỗi ngay trên dây chuyền sản xuất giúp tiết kiệm nguyên vật liệu, giảm chi phí sản xuất và góp phần vào mục tiêu phát triển bền vững.

5. Kết luận

Vai trò của cảm biến màu sắc (color sensors) đã vượt ra ngoài việc chỉ đơn thuần là nhận diện màu. Chúng đã trở thành một công cụ thiết yếu để tự động hóa, kiểm soát chất lượng và nâng cao hiệu quả sản xuất trong nhiều ngành công nghiệp. Từ việc đảm bảo chất lượng màu sơn trong ngành ô tô cho đến việc phân loại nông sản, những thiết bị nhỏ gọn này đã chứng minh được giá trị to lớn của chúng trong kỷ nguyên công nghiệp 4.0.

Hiểu rõ cảm biến màu sắc là gì và cách chúng hoạt động giúp các nhà quản lý và kỹ sư đưa ra những quyết định đúng đắn trong việc đầu tư công nghệ, xây dựng một môi trường sản xuất thông minh và hiệu quả hơn. Công nghệ này thực sự là một trong những cốt lõi của Sensor (Cảm biến) trong sản xuất công nghiệp, mở ra những tiềm năng không giới hạn cho sự đổi mới và phát triển.
