Cảm biến khí (Gas Sensors): Nguyên lý, Phân loại và Ứng dụng

Trong môi trường công nghiệp, khí độc và khí dễ cháy luôn tiềm ẩn rủi ro nghiêm trọng. Cảm biến khí (gas sensors) là giải pháp công nghệ quan trọng giúp phát hiện sớm nguy cơ, bảo vệ con người và duy trì hoạt động an toàn. Bài viết này sẽ đi sâu vào khám phá mọi khía cạnh của cảm biến khí, từ việc giải thích cảm biến khí là gì và nguyên lý cảm biến khí hoạt động ra sao, cho đến việc phân tích các loại cảm biến khí phổ biến và chỉ ra những ứng dụng của cảm biến khí thiết thực trong nhiều ngành công nghiệp khác nhau.

1. Cảm biến khí là gì? Nguyên lý hoạt động cơ bản

Cảm biến khí là một thiết bị điện tử có khả năng nhận biết và đo lường sự hiện diện của một hoặc nhiều loại khí cụ thể trong môi trường xung quanh. Thiết bị này hoạt động như một giác quan hóa học, chuyển đổi thông tin về sự thay đổi tính chất vật lý hoặc hóa học do khí gây ra thành tín hiệu điện tử có thể đo lường và xử lý được.

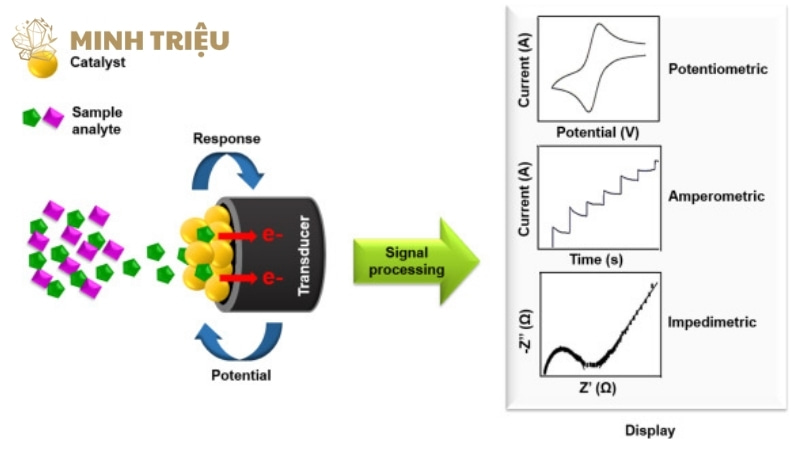

Cấu tạo cơ bản của một cảm biến khí bao gồm ba thành phần chính: phần tử cảm biến, bộ chuyển đổi tín hiệu và mạch xử lý. Phần tử cảm biến tương tác trực tiếp với các phân tử khí, bộ chuyển đổi tín hiệu chuyển đổi phản ứng đó thành một tín hiệu điện áp hoặc dòng điện, và mạch xử lý sẽ diễn giải tín hiệu đó thành một giá trị nồng độ khí có thể hiển thị hoặc sử dụng để điều khiển các thiết bị khác.

Nguyên lý hoạt động chung của cảm biến khí dựa trên việc tương tác giữa khí mục tiêu và vật liệu cảm biến. Vật liệu cảm biến có thể thay đổi các đặc tính vật lý như điện trở, điện dung, hoặc thay đổi các tính chất hóa học thông qua phản ứng. Cụ thể hơn, khi các phân tử khí tiếp xúc với bề mặt cảm biến, chúng gây ra một chuỗi các phản ứng hóa lý.

Chẳng hạn, trong một số loại cảm biến, các phân tử khí sẽ bị hấp thụ trên bề mặt, làm thay đổi điện trở của vật liệu. Sự thay đổi này được mạch điện tử đo lường và quy đổi thành nồng độ khí. Các loại cảm biến khí hiện đại được thiết kế với độ nhạy và độ chọn lọc cao, cho phép chúng phân biệt và đo lường chính xác từng loại khí cụ thể, kể cả khi nồng độ rất thấp.

2. Phân loại các loại cảm biến khí phổ biến trong công nghiệp

Các loại cảm biến khí được phân loại dựa trên nguyên lý hoạt động, mỗi loại phù hợp với những ứng dụng và môi trường khác nhau. Sự đa dạng này cho phép các kỹ sư lựa chọn thiết bị tối ưu nhất cho từng nhu cầu cụ thể.

2.1. Cảm biến xúc tác (Catalytic bead sensor)

Cảm biến xúc tác hoạt động dựa trên nguyên lý đốt cháy khí trên một bề mặt xúc tác, từ đó đo lường sự thay đổi nhiệt độ và điện trở. Loại cảm biến này bao gồm hai cuộn dây bạch kim được bọc trong một vật liệu gốm.

Một cuộn dây là “cuộn dây hoạt động” (active bead) được phủ một lớp xúc tác, cuộn dây còn lại là “cuộn dây tham chiếu” (reference bead) không có lớp phủ. Khi khí dễ cháy đi qua, nó bị đốt cháy trên bề mặt cuộn dây hoạt động, làm tăng nhiệt độ và điện trở của cuộn dây. Sự thay đổi này được đo lường bằng một mạch cầu Wheatstone, tạo ra một tín hiệu điện tỷ lệ thuận với nồng độ khí.

Ưu điểm:

• Độ nhạy cao, có khả năng phát hiện các loại khí dễ cháy ở nồng độ thấp.
• Giá thành hợp lý, phù hợp cho nhiều ứng dụng công nghiệp.
• Đáp ứng nhanh, cho phép cảnh báo tức thì.

Nhược điểm:

• Dễ bị ngộ độc bởi các hợp chất silicon, chì hoặc lưu huỳnh, làm giảm hiệu suất và tuổi thọ.
• Yêu cầu oxy để hoạt động, không hiệu quả trong môi trường yếm khí.
• Có nguy cơ cháy nổ nếu nhiệt độ cuộn dây quá cao.

2.2. Cảm biến hồng ngoại (Infrared sensor – NDIR)

Cảm biến hồng ngoại (NDIR) thực hiện việc đo lường nồng độ khí dựa trên khả năng hấp thụ ánh sáng hồng ngoại đặc trưng của mỗi loại khí. Nguyên lý này dựa trên định luật Beer-Lambert, nêu rằng sự hấp thụ ánh sáng của một chất phụ thuộc vào nồng độ của chất đó và quãng đường ánh sáng đi qua.

Cảm biến NDIR bao gồm một nguồn phát hồng ngoại, một khoang chứa khí và một đầu dò hồng ngoại. Khi khí đi vào khoang, nó sẽ hấp thụ một phần ánh sáng hồng ngoại ở bước sóng đặc trưng, làm giảm cường độ ánh sáng đến đầu dò. Đầu dò đo lường sự giảm cường độ này, từ đó suy ra nồng độ khí.

Ưu điểm:

• Độ chính xác cao, không bị ảnh hưởng bởi môi trường thiếu oxy.
• Tuổi thọ dài và độ ổn định cao, không bị “ngộ độc” bởi các chất khác.
• Phù hợp để đo lường các khí như CO₂, CH₄, và các hydrocarbon.

Nhược điểm:

• Giá thành cao hơn so với cảm biến xúc tác.
• Không phù hợp để phát hiện khí Hydrogen.
• Có thể bị ảnh hưởng bởi bụi bẩn và độ ẩm nếu không được bảo vệ đúng cách.

2.3. Cảm biến điện hóa (Electrochemical sensor)

Cảm biến điện hóa hoạt động dựa trên phản ứng điện hóa giữa khí mục tiêu và một dung dịch điện phân bên trong cảm biến. Thiết bị này bao gồm một anode, một cathode và một dung dịch điện phân.

Khi khí mục tiêu (ví dụ: khí độc CO) đi vào cảm biến, nó phản ứng với điện cực làm thay đổi điện thế hoặc tạo ra một dòng điện. Dòng điện này có cường độ tỷ lệ thuận với nồng độ khí. Cảm biến điện hóa thường được thiết kế chuyên biệt để phát hiện một loại khí duy nhất, đảm bảo độ chọn lọc và độ nhạy cao.

Ưu điểm:

• Độ nhạy rất cao với khí mục tiêu, có thể đo ở nồng độ phần triệu (ppm).
• Sử dụng ít năng lượng, thích hợp cho các thiết bị di động.
• Lý tưởng cho việc phát hiện các khí độc hại như CO, H₂S, NO₂, SO₂.

Nhược điểm:

• Tuổi thọ giới hạn do dung dịch điện phân bị tiêu hao.
• Hiệu suất có thể bị ảnh hưởng bởi sự thay đổi nhiệt độ và độ ẩm.
• Thường chỉ phát hiện được một loại khí duy nhất, yêu cầu nhiều cảm biến cho nhiều loại khí.

2.4. Cảm biến bán dẫn oxit kim loại (Metal Oxide Semiconductor – MOS)

Cảm biến bán dẫn oxit kim loại (MOS) sử dụng nguyên lý thay đổi điện trở của vật liệu bán dẫn khi tiếp xúc với khí. Khi được nung nóng, vật liệu oxit kim loại (như SnO₂) có khả năng hấp thụ oxy từ không khí.

Khi khí mục tiêu (khí khử) đi qua, nó phản ứng với oxy trên bề mặt, giải phóng các điện tử tự do và làm giảm điện trở của vật liệu. Sự thay đổi này được đo lường và chuyển thành tín hiệu nồng độ khí.

Ưu điểm:

• Chi phí sản xuất thấp.
• Có khả năng phát hiện nhiều loại khí (cảm biến khí đa năng) như CO, VOCs (hợp chất hữu cơ dễ bay hơi), CH₄.
• Độ bền cơ học cao.

Nhược điểm:

• Độ chọn lọc không cao, khó phân biệt giữa các loại khí.
• Độ nhạy có thể bị ảnh hưởng bởi độ ẩm.
• Yêu cầu năng lượng để nung nóng, tiêu thụ nhiều điện hơn các loại khác.

3. Ứng dụng thực tiễn của cảm biến khí trong sản xuất công nghiệp

Sự đa dạng của các loại cảm biến khí đã mở rộng phạm vi ứng dụng của chúng trong nhiều ngành công nghiệp, giải quyết các thách thức cụ thể về an toàn và quy trình.

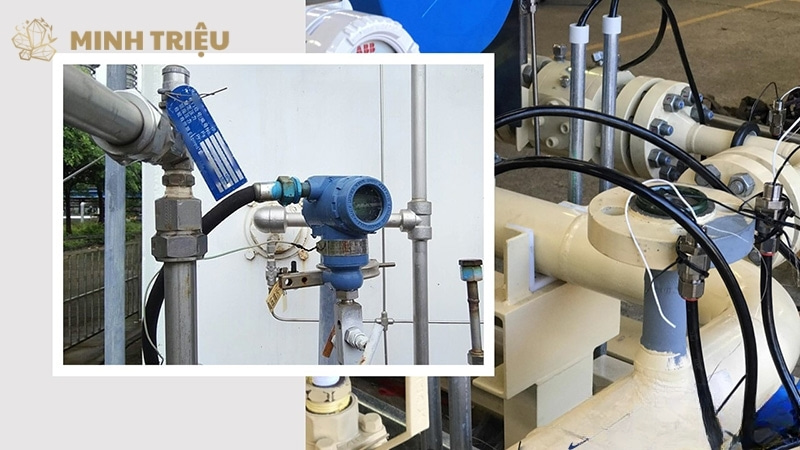

3.1. Ngành Dầu khí & Hóa chất

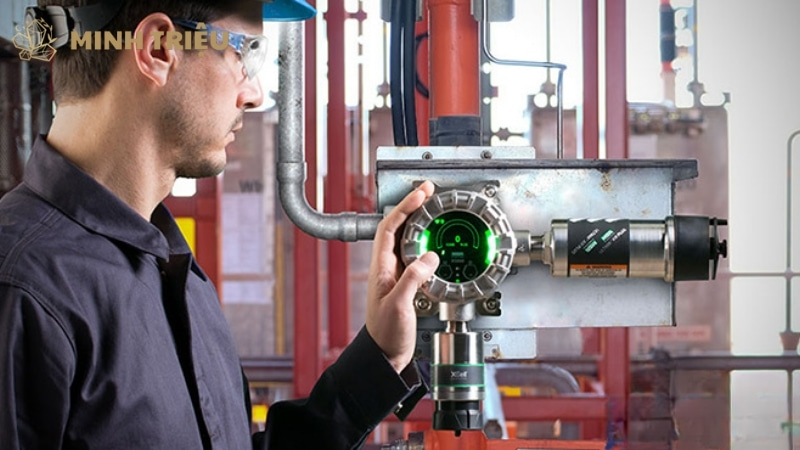

Trong ngành dầu khí và hóa chất, nơi các chất dễ cháy nổ và độc hại được sản xuất và lưu trữ, cảm biến khí đóng vai trò cực kỳ quan trọng. Các cảm biến này được lắp đặt chiến lược tại các khu vực nhạy cảm như nhà máy lọc dầu, giàn khoan, kho chứa hóa chất và đường ống dẫn.

• Giám sát rò rỉ khí gas: Hệ thống cảm biến giám sát liên tục nồng độ của các khí dễ cháy như khí gas (CH₄), hydrocarbon, và khí H₂S. Khi nồng độ vượt quá ngưỡng an toàn (Lower Explosive Limit – LEL), hệ thống sẽ kích hoạt còi báo động, đèn cảnh báo và có thể tự động ngắt nguồn điện, cô lập khu vực nguy hiểm để ngăn chặn nguy cơ cháy nổ.
• Phát hiện khí độc: Các cảm biến điện hóa được sử dụng để phát hiện khí H₂S, một loại khí độc có thể gây ngộ độc và tử vong ngay cả ở nồng độ thấp. Điều này đảm bảo an toàn cho công nhân làm việc trong môi trường này.

3.2. Sản xuất thực phẩm & Đồ uống

Trong ngành này, cảm biến khí không chỉ liên quan đến an toàn mà còn góp phần nâng cao chất lượng sản phẩm. Việc kiểm soát chính xác nồng độ khí là yếu tố then chốt trong nhiều quy trình.

• Kiểm tra nồng độ CO₂: Trong quá trình đóng gói đồ uống có gas hoặc bảo quản thực phẩm, việc kiểm soát nồng độ CO₂ là rất cần thiết để đảm bảo hương vị và độ tươi ngon. Cảm biến khí CO₂ (thường là loại NDIR) được tích hợp vào dây chuyền sản xuất để giám sát và điều chỉnh tự động.
• Phát hiện rò rỉ: Các cảm biến cũng được dùng để phát hiện rò rỉ khí làm lạnh hoặc khí trơ trong các hệ thống bảo quản lạnh.

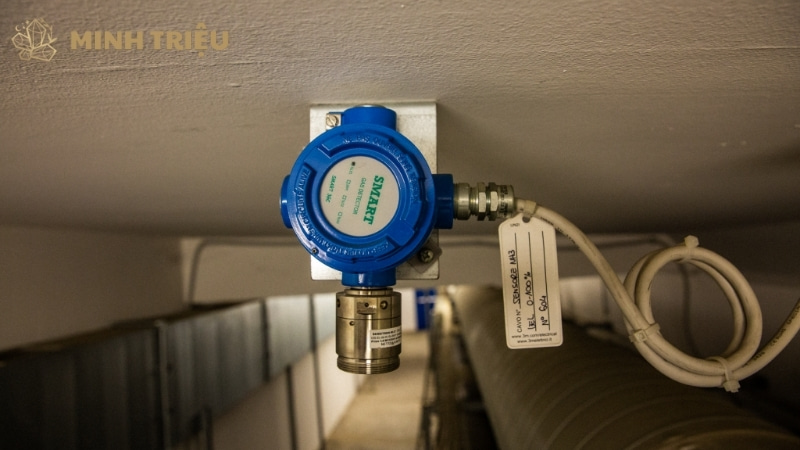

3.3. Hầm lò & Khai thác mỏ

Hầm mỏ là một trong những môi trường làm việc khắc nghiệt và nguy hiểm nhất, nơi các loại khí độc và dễ cháy có thể tích tụ.

• Phát hiện khí methane (CH₄): Đây là một trong những ứng dụng quan trọng nhất. Khí methane là nguyên nhân chính gây ra các vụ nổ hầm mỏ thảm khốc. Cảm biến khí cháy được lắp đặt khắp các khu vực trong mỏ để phát hiện sự tích tụ của CH₄, từ đó cảnh báo và kích hoạt hệ thống thông gió để giảm nồng độ khí xuống mức an toàn.
• Giám sát khí độc: Các cảm biến còn giám sát nồng độ của các khí độc như CO, H₂S, và NO₂ (từ quá trình nổ mìn) để bảo vệ sức khỏe của công nhân.

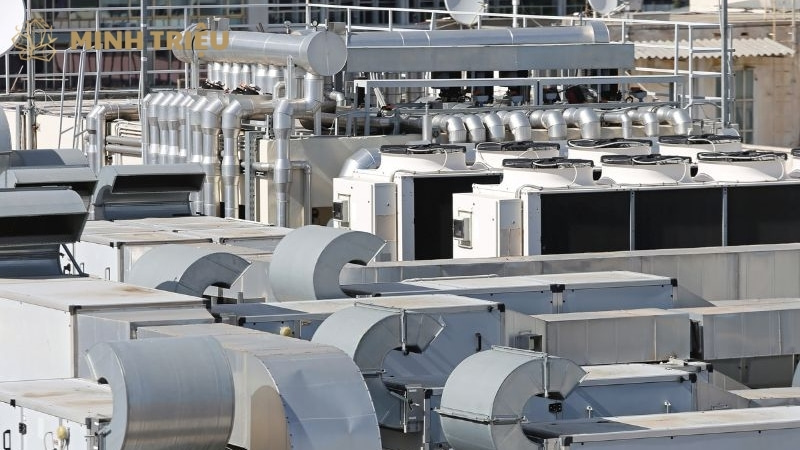

3.4. Hệ thống HVAC trong nhà máy

Hệ thống Sưởi, Thông gió và Điều hòa không khí (HVAC) là yếu tố quyết định chất lượng không khí bên trong các nhà máy.

• Tối ưu hóa năng lượng: Cảm biến khí CO₂ được lắp đặt trong hệ thống HVAC để đo lường nồng độ khí. Khi nồng độ CO₂ tăng, cảm biến sẽ ra lệnh cho hệ thống tăng cường thông gió, đảm bảo không khí trong lành mà không lãng phí năng lượng bằng cách hoạt động liên tục.
• Kiểm soát chất lượng không khí: Các cảm biến còn giúp giám sát các khí dễ bay hơi (VOCs) và các chất ô nhiễm khác, đảm bảo môi trường làm việc an toàn và thoải mái cho nhân viên.

4. Lợi ích khi tích hợp cảm biến khí vào quy trình công nghiệp

Việc tích hợp cảm biến khí mang lại nhiều lợi ích chiến lược, không chỉ giải quyết các vấn đề an toàn trước mắt mà còn tạo ra giá trị bền vững.

• Tăng cường an toàn lao động: Cảm biến khí giám sát môi trường 24/7, cung cấp cảnh báo sớm về các nguy cơ tiềm ẩn. Việc phát hiện kịp thời các khí độc hoặc khí dễ cháy giúp bảo vệ sức khỏe và tính mạng của công nhân, giảm thiểu rủi ro tai nạn lao động.
• Tối ưu hóa quy trình sản xuất: Bằng cách cung cấp dữ liệu nồng độ khí chính xác và liên tục, cảm biến khí cho phép các hệ thống tự động hóa điều chỉnh các thông số sản xuất. Điều này đảm bảo chất lượng sản phẩm luôn ở mức cao nhất, giảm thiểu sai sót và nâng cao hiệu quả tổng thể.
• Bảo vệ môi trường: Việc kiểm soát chặt chẽ các loại khí thải độc hại, rò rỉ khí gas, và khí nhà kính bằng các gas sensor tiên tiến giúp các doanh nghiệp tuân thủ các quy định về môi trường, giảm thiểu ô nhiễm và xây dựng hình ảnh một thương hiệu có trách nhiệm.
• Giảm chi phí vận hành: Việc phòng ngừa sự cố cháy nổ và ngộ độc khí giúp doanh nghiệp tránh được những thiệt hại lớn về tài sản và chi phí đền bù. Hơn nữa, việc tối ưu hóa hệ thống thông gió và các quy trình sản xuất còn giúp tiết kiệm năng lượng và nguyên liệu, giảm chi phí vận hành hàng ngày.

5. Kết luận

Cảm biến khí (gas sensors) đóng vai trò quan trọng trong công nghiệp hiện đại, giúp bảo vệ an toàn lao động và kiểm soát chất lượng sản phẩm trong nhiều lĩnh vực như dầu khí, thực phẩm, hóa chất. Với khả năng phát hiện nhanh và chính xác, công nghệ cảm biến khí ngày càng trở thành giải pháp cốt lõi trong giám sát môi trường sản xuất. Hiểu rõ nguyên lý hoạt động và ứng dụng của chúng sẽ giúp doanh nghiệp đưa ra lựa chọn phù hợp để nâng cao hiệu quả và đảm bảo an toàn vận hành.
