Trong sản xuất công nghiệp hiện đại, nhu cầu kiểm tra chất lượng, định vị và phân loại sản phẩm ngày càng khắt khe, đòi hỏi độ chính xác cao và tốc độ xử lý nhanh. Cảm biến hình ảnh (vision sensors) ra đời như một “đôi mắt thông minh” của hệ thống tự động, giúp khắc phục hoàn toàn hạn chế của cảm biến truyền thống và phương pháp thủ công. Thiết bị này ghi nhận và phân tích hình ảnh sản phẩm để đưa ra quyết định xử lý tự động. Bài viết sẽ giải thích nguyên lý hoạt động, phân loại và ứng dụng thực tiễn của cảm biến hình ảnh trong công nghiệp hiện đại.
1. Cảm biến hình ảnh là gì? Nguyên lý hoạt động cơ bản
Cảm biến hình ảnh là một thiết bị điện tử thực hiện chức năng thu nhận, phân tích và diễn giải hình ảnh của vật thể để đưa ra các quyết định hoặc hành động tự động. Về bản chất, thiết bị này không chỉ đơn thuần là một camera, mà còn là một hệ thống xử lý thông minh tích hợp, có khả năng diễn giải thông tin từ hình ảnh đã chụp.
Thiết bị này chuyển đổi thông tin quang học thành dữ liệu số, sau đó xử lý bằng phần mềm chuyên dụng để nhận dạng, đo lường hoặc kiểm tra. Nguyên lý hoạt động cơ bản của cảm biến hình ảnh bao gồm ba bước chính.

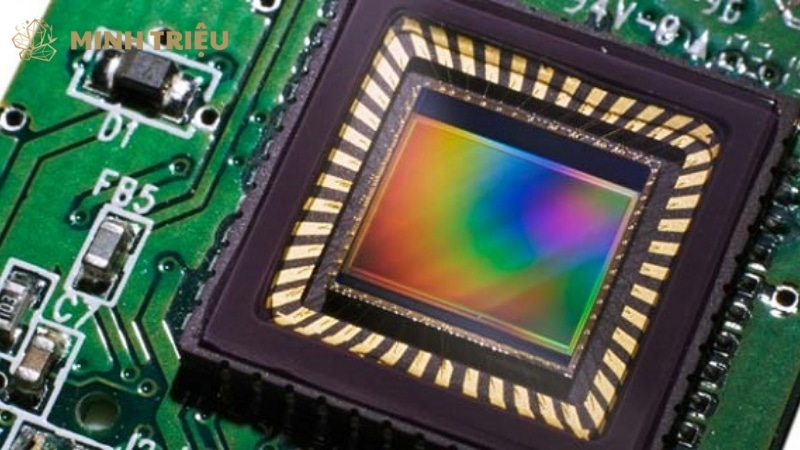

- Bước 1: Thu nhận hình ảnh: Cảm biến sử dụng một ống kính để tập trung ánh sáng từ vật thể lên một chip xử lý hình ảnh, thường là loại CCD (Charge-Coupled Device) hoặc CMOS (Complementary Metal-Oxide-Semiconductor). Chip này chuyển đổi ánh sáng thành tín hiệu điện tử.
- Bước 2: Xử lý hình ảnh: Sau khi thu được hình ảnh số, phần mềm xử lý hình ảnh thực hiện chức năng phân tích các điểm ảnh (pixel), nhận diện các đặc điểm của vật thể. Các thuật toán phức tạp sẽ tìm kiếm các thông tin quan trọng như hình dạng, kích thước, màu sắc, vị trí, hoặc các khuyết tật trên bề mặt.
- Bước 3: Ra quyết định: Dựa trên kết quả phân tích, cảm biến sẽ so sánh các đặc điểm của vật thể với một tiêu chuẩn đã được thiết lập từ trước. Ví dụ, nếu kích thước vật thể không khớp với thông số đã định, cảm biến sẽ đưa ra một tín hiệu “không đạt” để hệ thống tự động loại bỏ sản phẩm đó. Toàn bộ quá trình này diễn ra chỉ trong vài mili giây, đảm bảo tốc độ cao cho dây chuyền sản xuất.
2. Phân loại và chức năng của cảm biến hình ảnh
Cảm biến hình ảnh có thể được phân loại dựa trên khả năng xử lý hoặc chức năng cụ thể của chúng, từ đó đáp ứng các nhu cầu khác nhau trong sản xuất công nghiệp.
2.1. Phân loại theo khả năng xử lý
Cảm biến hình ảnh 2D: Cảm biến 2D là loại phổ biến nhất, thực hiện chức năng xử lý hình ảnh phẳng của vật thể. Loại cảm biến này nhận diện các đặc điểm như hình dạng, màu sắc, ký tự và các mẫu trên bề mặt.
- Ưu điểm: Chi phí hợp lý, tốc độ xử lý nhanh, dễ dàng tích hợp và lập trình.
- Ứng dụng: Kiểm tra nhãn mác, đọc mã vạch, phân loại sản phẩm theo hình dạng.
Cảm biến hình ảnh 3D: Cảm biến 3D sử dụng các công nghệ tiên tiến như quét laser hoặc ánh sáng có cấu trúc để tạo ra một mô hình ba chiều của vật thể. Điều này cho phép chúng thực hiện chức năng đo lường các thông số về thể tích, chiều cao, chiều sâu với độ chính xác cao.
- Ưu điểm: Độ chính xác cao trong đo lường kích thước không gian, không bị ảnh hưởng bởi ánh sáng hoặc độ tương phản.
- Ứng dụng: Đo thể tích sản phẩm, kiểm tra độ phẳng của bề mặt, định vị vật thể phức tạp cho robot.
2.2. Phân loại theo chức năng

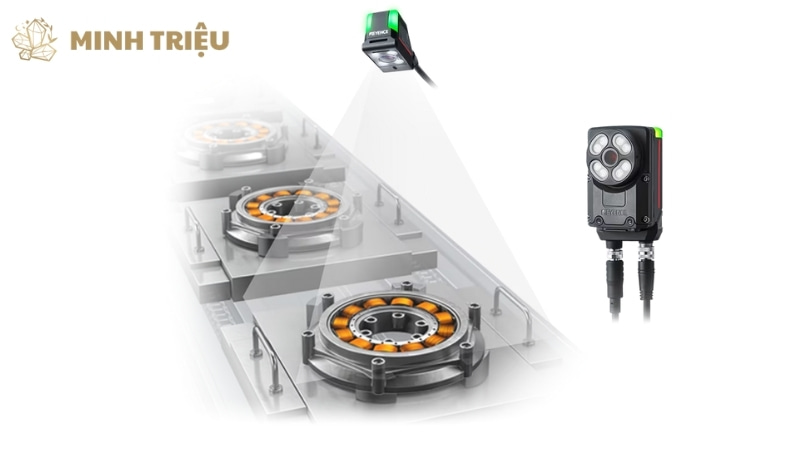

Kiểm tra (Inspection): Chức năng này của cảm biến hình ảnh được sử dụng để phát hiện các khuyết tật trên bề mặt sản phẩm.
- Tác vụ: Phát hiện vết nứt, trầy xước, lỗi lắp ráp, thiếu linh kiện, hoặc các vết bẩn.
- Ví dụ: Kiểm tra lỗi vi mạch, mối hàn trên bo mạch điện tử.

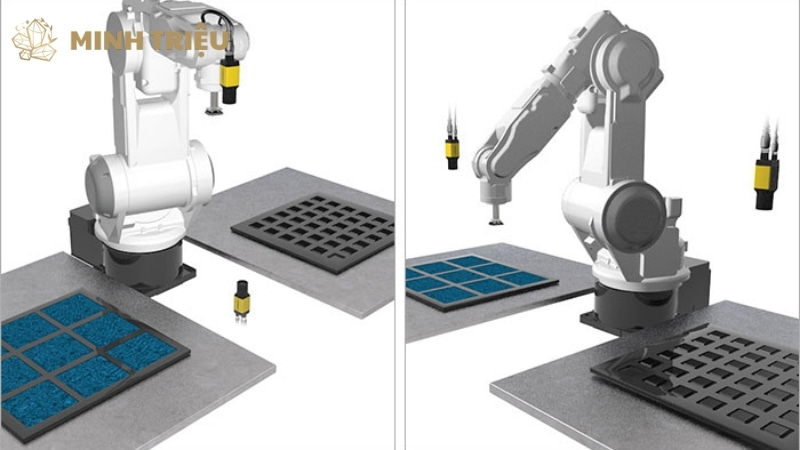

Định vị (Guidance): Cảm biến thực hiện chức năng xác định vị trí và hướng của vật thể trên băng chuyền.
- Tác vụ: Hướng dẫn robot gắp thả hoặc lắp ráp các bộ phận một cách chính xác.
- Ví dụ: Định vị các bộ phận cửa xe để robot hàn chính xác trong ngành ô tô.
Nhận dạng (Identification): Cảm biến thực hiện chức năng đọc và nhận dạng các ký hiệu, mã số trên sản phẩm.
- Tác vụ: Đọc mã vạch (Barcode), mã QR (QR Code), hoặc OCR (nhận dạng ký tự quang học) để truy xuất thông tin sản phẩm hoặc kiểm tra tính đúng đắn của mã.
- Ví dụ: Đọc mã lô và hạn sử dụng trên bao bì dược phẩm.
Đo lường (Gauging): Chức năng này của cảm biến được sử dụng để đo kích thước vật thể với độ chính xác cao.
- Tác vụ: Đo đường kính, chiều dài, chiều rộng, khoảng cách giữa các chi tiết.
- Ví dụ: Đo đường kính của một con ốc vít để đảm bảo nó phù hợp với tiêu chuẩn.
3. Ứng dụng thực tiễn của cảm biến hình ảnh trong sản xuất công nghiệp
Sự đa dạng về chức năng đã giúp cảm biến hình ảnh có mặt trong hầu hết các ngành công nghiệp, giải quyết các bài toán phức tạp mà các công nghệ khác không thể thực hiện.
3.1. Ngành Điện tử và Bán dẫn
- Kiểm tra lỗi vi mạch, mối hàn: Cảm biến hình ảnh có khả năng phóng to và kiểm tra từng mối hàn nhỏ trên bo mạch, đảm bảo chúng không có lỗi như hàn nguội, cầu chì ngắn mạch, hoặc mối hàn hỏng.

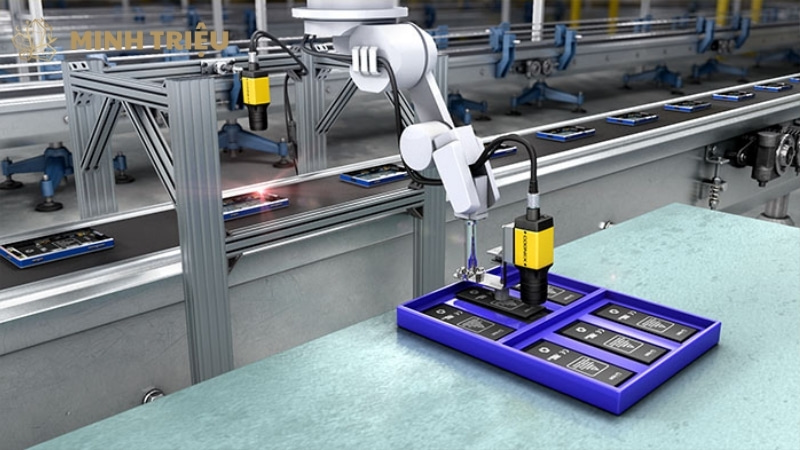

- Định vị và lắp ráp linh kiện siêu nhỏ: Trong việc lắp ráp các linh kiện điện tử có kích thước rất nhỏ, cảm biến hình ảnh cung cấp thông tin vị trí chính xác để robot gắp thả và lắp ráp chúng một cách hoàn hảo.
- Kiểm tra ký hiệu, nhãn mác trên chip: Các cảm biến có khả năng đọc và kiểm tra ký hiệu trên các vi mạch, đảm bảo chúng được dán đúng loại và đúng vị trí.
3.2. Ngành Ô tô
- Kiểm tra lỗi bề mặt: Sau khi sơn, thân xe được quét bằng cảm biến hình ảnh để phát hiện các lỗi nhỏ như vết xước, móp hoặc sự không đồng nhất về màu sắc.
- Định vị các bộ phận để robot lắp ráp: Cảm biến hình ảnh xác định vị trí chính xác của các chi tiết lớn như cửa xe, kính chắn gió để robot có thể gắp và lắp ráp chúng một cách tự động và chính xác.
- Kiểm tra mã vạch trên các bộ phận: Việc đọc mã vạch trên từng bộ phận giúp truy xuất nguồn gốc và đảm bảo rằng đúng loại linh kiện đã được sử dụng.
3.3. Ngành Đóng gói và Thực phẩm
- Kiểm tra tem nhãn, ngày sản xuất: Cảm biến có khả năng đọc và xác minh các thông tin trên nhãn mác, như ngày sản xuất, hạn sử dụng, mã vạch, đảm bảo rằng tất cả các sản phẩm được dán nhãn đúng quy định.
- Phân loại sản phẩm theo kích thước, hình dạng: Các loại trái cây, rau củ hoặc sản phẩm đóng gói có thể được phân loại tự động theo kích thước và hình dạng, loại bỏ các sản phẩm không đạt tiêu chuẩn.
- Kiểm tra mức đầy của chất lỏng: Cảm biến hình ảnh có thể kiểm tra mức chất lỏng trong chai, đảm bảo rằng tất cả các chai đều được đổ đầy đúng quy định.
3.4. Ngành Dược phẩm
- Đọc và kiểm tra mã lô, hạn sử dụng trên vỉ thuốc: Cảm biến thực hiện chức năng đọc mã số lô và hạn sử dụng trên từng vỉ thuốc, đảm bảo thông tin chính xác và rõ ràng.

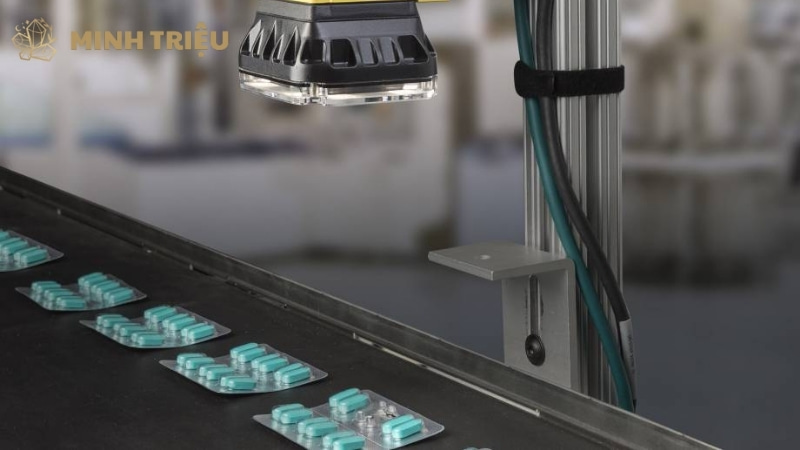

- Kiểm tra sự hiện diện và hình dạng của viên thuốc: Cảm biến hình ảnh có thể kiểm tra từng vỉ thuốc để đảm bảo tất cả các viên thuốc đều có mặt và có hình dạng đúng tiêu chuẩn, không bị vỡ hoặc thiếu.
- Kiểm tra bao bì, nhãn mác: Cảm biến kiểm tra bao bì bên ngoài và nhãn mác của hộp thuốc, đảm bảo chúng được đóng gói đúng cách.
4. Lợi ích khi tích hợp cảm biến hình ảnh vào quy trình công nghiệp
Việc tích hợp cảm biến hình ảnh mang lại những lợi ích vượt trội, tạo ra giá trị bền vững cho doanh nghiệp.
- Độ chính xác và độ tin cậy cao: So với khả năng quan sát bằng mắt thường của con người, cảm biến hình ảnh vượt trội hơn hẳn nhờ khả năng xử lý dữ liệu trực quan chi tiết ở cấp độ pixel. Hệ thống có thể phát hiện các lỗi nhỏ như vết nứt, trầy xước, sai lệch kích thước vài micromet hoặc sự thiếu hụt linh kiện trong lắp ráp. Điều này đảm bảo chất lượng sản phẩm đồng nhất, loại bỏ gần như hoàn toàn sai sót do yếu tố chủ quan hoặc sự mệt mỏi của con người trong quá trình kiểm tra thủ công.
- Tăng tốc độ sản xuất: Khi được tích hợp vào dây chuyền, cảm biến hình ảnh có thể kiểm tra hàng trăm đến hàng nghìn sản phẩm mỗi phút, điều mà con người không thể đáp ứng. Tốc độ xử lý này giúp duy trì hiệu suất cao trong các nhà máy sản xuất hàng loạt như linh kiện điện tử, ô tô, bao bì, dược phẩm… Tự động hóa các khâu kiểm tra và định vị phức tạp còn giúp giảm độ trễ trong dây chuyền, nâng cao năng suất tổng thể và rút ngắn thời gian đưa sản phẩm ra thị trường.
- Linh hoạt và đa năng: Một hệ thống cảm biến hình ảnh có thể được lập trình lại để thực hiện nhiều nhiệm vụ khác nhau như kiểm tra hình dạng, đo lường kích thước, định vị vị trí linh kiện hoặc nhận diện mã vạch, QR code. Nhờ đó, doanh nghiệp không cần đầu tư quá nhiều thiết bị chuyên biệt cho từng tác vụ. Tính linh hoạt này đặc biệt quan trọng trong các nhà máy sản xuất đa dạng sản phẩm hoặc thường xuyên thay đổi mẫu mã.
- Giảm chi phí và tối ưu nguồn lực: Cảm biến hình ảnh giúp tiết kiệm đáng kể chi phí nhân công nhờ thay thế công việc kiểm tra thủ công vốn tốn thời gian và dễ sai sót. Ngoài ra, việc phát hiện sớm các sản phẩm lỗi ngay trên dây chuyền giúp doanh nghiệp giảm thiểu lãng phí nguyên liệu, hạn chế sản phẩm hỏng lọt ra thị trường gây tổn thất tài chính và ảnh hưởng uy tín. Về lâu dài, đầu tư vào cảm biến hình ảnh mang lại lợi nhuận cao nhờ cắt giảm chi phí sản xuất, giảm tỷ lệ lỗi và nâng cao sự hài lòng của khách hàng.
5. Kết luận
Vai trò của cảm biến hình ảnh (vision sensors) trong sản xuất công nghiệp là vô cùng quan trọng và không thể thay thế. Từ việc kiểm tra các linh kiện điện tử siêu nhỏ đến việc định vị các bộ phận lớn trong ngành ô tô, những thiết bị này đã chứng minh được giá trị to lớn của chúng như một “đôi mắt” thông minh của hệ thống tự động hóa.
Hiểu rõ cảm biến hình ảnh là gì và cách chúng hoạt động giúp các nhà quản lý và kỹ sư đưa ra những quyết định đúng đắn trong việc đầu tư công nghệ, xây dựng một môi trường sản xuất thông minh và hiệu quả hơn. Công nghệ này thực sự là một trong những công cụ tiên tiến nhất của Sensor (Cảm biến) trong sản xuất công nghiệp, mở ra những tiềm năng không giới hạn cho sự đổi mới và phát triển.
