Cảm biến đo rung động không tiếp xúc (Non-Contact Vibration Sensors)

Rung động là chỉ số quan trọng phản ánh tình trạng máy móc, nhưng các phương pháp đo tiếp xúc truyền thống dễ làm thay đổi đặc tính rung, khó lắp đặt ở vị trí nguy hiểm hoặc trên thiết bị quay tốc độ cao, và tốn kém bảo trì. Cảm biến đo rung động không tiếp xúc ra đời như giải pháp tiên tiến, cho phép đo từ xa an toàn, chính xác, hỗ trợ giám sát và bảo trì dự đoán hiệu quả. Bài viết sẽ phân tích khái niệm, nguyên lý, lợi ích và ứng dụng của công nghệ này trong sản xuất công nghiệp.

1. Cảm biến đo rung động không tiếp xúc là gì?

Cảm biến đo rung động không tiếp xúc là thiết bị có khả năng đo lường các rung động cơ học của một đối tượng từ xa, sử dụng các nguyên lý vật lý như laser, điện từ hoặc sóng âm.

Khác với các cảm biến truyền thống, chúng không cần gắn trực tiếp lên bề mặt của máy móc, loại bỏ hoàn toàn các vấn đề liên quan đến việc lắp đặt phức tạp và gây ảnh hưởng đến hoạt động của thiết bị. Công nghệ này có thể được phân loại thành ba nhóm chính, mỗi nhóm dựa trên một nguyên lý vật lý khác nhau.

• Cảm biến Laser (Laser Vibrometers): Loại cảm biến này sử dụng chùm tia laser để chiếu vào bề mặt của đối tượng cần đo. Khi đối tượng rung động, khoảng cách từ cảm biến đến đối tượng thay đổi, làm dịch chuyển tần số của chùm tia laser phản xạ (hiệu ứng Doppler). Cảm biến sẽ thu nhận chùm tia phản xạ này và phân tích sự thay đổi tần số để xác định biên độ và tần số rung động với độ chính xác cực cao.

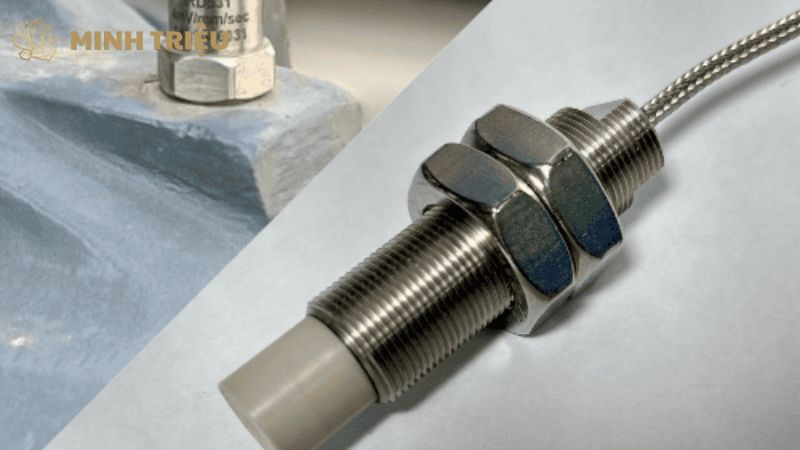

• Cảm biến Eddy Current: Cảm biến này tạo ra một trường điện từ tần số cao. Khi được đặt gần một bề mặt kim loại, dòng điện xoáy (eddy current) sẽ được tạo ra trên bề mặt đó. Khoảng cách giữa cảm biến và bề mặt kim loại sẽ ảnh hưởng đến cường độ của dòng điện xoáy này. Khi đối tượng rung động, khoảng cách thay đổi, và cảm biến sẽ đo sự thay đổi của dòng điện xoáy để xác định rung động.
• Cảm biến quang học: Cảm biến này sử dụng ánh sáng để phân tích chuyển động và rung động của đối tượng. Một số loại sử dụng camera tốc độ cao để ghi lại chuyển động và phân tích các pixel, trong khi các loại khác sử dụng cảm biến ánh sáng để đo sự thay đổi của ánh sáng phản xạ khi bề mặt rung động.

2. Lợi ích của cảm biến đo rung động không tiếp xúc

Việc tích hợp cảm biến đo rung động không tiếp xúc vào môi trường sản xuất công nghiệp mang lại những lợi ích vượt trội, đặc biệt là trong các lĩnh vực về bảo trì dự đoán, an toàn và hiệu quả.

• Không ảnh hưởng đến hoạt động của máy: Việc không tiếp xúc vật lý đảm bảo cảm biến không làm thay đổi đặc tính rung động tự nhiên của máy móc. Các cảm biến tiếp xúc có khối lượng và kích thước nhất định, có thể thêm tải trọng và thay đổi cách máy móc rung động, dẫn đến dữ liệu không chính xác. Cảm biến đo rung động không tiếp xúc loại bỏ hoàn toàn vấn đề này, cung cấp dữ liệu chính xác hơn.
• Lắp đặt dễ dàng: Cảm biến đo rung động không tiếp xúc có thể được đặt ở xa, giúp dễ dàng lắp đặt tại những vị trí khó tiếp cận hoặc nguy hiểm. Ví dụ, nó có thể được đặt bên ngoài vỏ máy để đo rung động của một động cơ bên trong mà không cần phải tháo dỡ thiết bị. Điều này giúp tiết kiệm thời gian và công sức lắp đặt.
• Tăng cường an toàn: An toàn của người vận hành là một ưu tiên hàng đầu. Việc đo lường rung động trên các thiết bị quay tốc độ cao hoặc trong môi trường độc hại bằng phương pháp tiếp xúc có thể gây nguy hiểm. Cảm biến đo rung động không tiếp xúc loại bỏ hoàn toàn nguy cơ này, cho phép đo lường từ một khoảng cách an toàn, bảo vệ người lao động khỏi những tai nạn tiềm ẩn.
• Độ bền cao: Do không tiếp xúc trực tiếp với máy móc nên cảm biến ít bị hỏng hóc do va đập, nhiệt độ cao, hoặc các điều kiện môi trường khắc nghiệt. Điều này giúp giảm chi phí bảo trì và thay thế, tăng tuổi thọ của thiết bị.
• Độ chính xác cao: Các loại cảm biến đo rung động không tiếp xúc hiện đại có khả năng cung cấp dữ liệu rung động với độ chính xác và độ phân giải cao, giúp phát hiện sớm các lỗi nhỏ nhất. Điều này cho phép các kỹ sư đưa ra các quyết định bảo trì dự đoán chính xác và kịp thời hơn.

3. Các ứng dụng của cảm biến đo rung động không tiếp xúc trong sản xuất

Sự linh hoạt và độ chính xác của cảm biến đo rung động không tiếp xúc đã mở ra nhiều ứng dụng quan trọng trong sản xuất công nghiệp, giúp giải quyết các vấn đề phức tạp một cách sáng tạo.

3.1. Bảo trì dự đoán cho máy móc tốc độ cao

Các máy móc quay tốc độ cao, như tua-bin, máy nén khí, hoặc động cơ quay, rất khó đo rung động bằng cảm biến tiếp xúc. Việc gắn cảm biến lên các bộ phận quay có thể gây mất cân bằng và làm hỏng thiết bị. Để giải quyết vấn đề này, các doanh nghiệp sử dụng cảm biến Laser để đo rung động của các bộ phận quay từ một khoảng cách an toàn.

Bằng cách phân tích dữ liệu rung động, hệ thống có thể phát hiện sự mất cân bằng, hỏng hóc vòng bi hoặc các lỗi khác trước khi chúng gây ra sự cố nghiêm trọng, từ đó tối ưu hóa lịch trình bảo trì và giảm thời gian ngừng máy.

3.2. Giám sát tình trạng dây chuyền sản xuất

Các dây chuyền sản xuất phức tạp có nhiều bộ phận chuyển động liên tục, việc giám sát tất cả chúng bằng cảm biến tiếp xúc là không khả thi. Trong trường hợp này, cảm biến Eddy Current có thể được sử dụng để giám sát rung động của các trục, puly, con lăn và các bộ phận kim loại khác. Cảm biến này có thể được lắp đặt cố định tại một vị trí an toàn, giám sát các bộ phận di chuyển, đảm bảo chúng hoạt động ổn định và hiệu quả.

3.3. Kiểm tra chất lượng sản phẩm

Một số sản phẩm cần được kiểm tra rung động để đảm bảo chất lượng, ví dụ như động cơ điện, thiết bị điện tử hoặc các bộ phận cơ khí chính xác. Các nhà sản xuất tích hợp cảm biến quang học vào dây chuyền sản xuất để tự động kiểm tra rung động của sản phẩm sau khi lắp ráp.

Bằng cách so sánh dữ liệu rung động của sản phẩm với một mẫu chuẩn, hệ thống có thể phát hiện các lỗi sản xuất nhỏ nhất, loại bỏ các sản phẩm không đạt tiêu chuẩn một cách tự động, từ đó cải thiện chất lượng sản phẩm.

4. Kết luận

Cảm biến đo rung động không tiếp xúc là một công cụ mạnh mẽ, giúp nâng cao hiệu quả bảo trì dự đoán và đảm bảo an toàn trong sản xuất công nghiệp. Công nghệ này cung cấp một giải pháp giám sát rung động ưu việt, đặc biệt trong các môi trường khó khăn, nơi các cảm biến truyền thống không thể hoạt động hiệu quả.

Việc tích hợp cảm biến đo rung động không tiếp xúc vào hệ thống giám sát là một bước đi chiến lược, giúp các doanh nghiệp có cái nhìn sâu sắc hơn về tình trạng hoạt động của máy móc và đưa ra các quyết định sáng suốt hơn. Khuyến khích các nhà quản lý và kỹ sư khám phá và áp dụng công nghệ này để xây dựng một quy trình sản xuất thông minh và kiên cường.
