Cảm biến Điện Từ (Electromagnetic sensors): Nguyên Lý, Phân Loại và Ứng Dụng

Trong công nghiệp hiện đại, việc phát hiện, đếm và định vị chính xác các vật thể kim loại là yếu tố then chốt để đảm bảo dây chuyền sản xuất hoạt động trơn tru và hiệu quả. Cảm biến điện từ (electromagnetic sensors) đã trở thành giải pháp lý tưởng thay thế cho các phương pháp tiếp xúc truyền thống nhờ khả năng phát hiện kim loại không tiếp xúc, nhanh, chính xác và bền bỉ. Bài viết sẽ giúp bạn hiểu rõ nguyên lý hoạt động, các loại cảm biến phổ biến và ứng dụng thực tế của công nghệ này trong sản xuất.

1. Cảm biến điện từ là gì? Nguyên lý hoạt động cơ bản

Cảm biến điện từ là một loại cảm biến điện tử thực hiện chức năng phát hiện vật thể kim loại bằng cách sử dụng các nguyên lý điện từ mà không cần bất kỳ sự tiếp xúc vật lý nào. Thiết bị này hoạt động như một “mắt thần” vô hình, có khả năng nhận biết vật thể kim loại trong một phạm vi nhất định. Nguyên lý hoạt động chung của loại cảm biến này là tạo ra một trường điện từ tần số cao.

Khi một vật thể kim loại đi vào trường điện từ này, nó sẽ tương tác với trường, tạo ra một dòng điện xoáy (eddy current) trên bề mặt của vật thể. Dòng điện xoáy này, đến lượt nó, lại tạo ra một từ trường thứ cấp, làm thay đổi đặc tính của từ trường ban đầu mà cảm biến đã tạo ra. Cảm biến thực hiện chức năng đo lường sự thay đổi này và chuyển đổi nó thành một tín hiệu điện tử, từ đó đưa ra quyết định có hay không có vật thể.

Cấu tạo cơ bản của một cảm biến điện từ bao gồm bốn thành phần chính, mỗi thành phần đóng một vai trò thiết yếu trong quá trình hoạt động.

• Cuộn dây cảm ứng (Oscillator coil): Thành phần này đóng vai trò như một ăng-ten, tạo ra một trường điện từ tần số cao. Đây là “trái tim” của cảm biến, nơi sự tương tác giữa trường và vật thể kim loại diễn ra.
• Mạch dao động (Oscillator circuit): Mạch này có nhiệm vụ cung cấp nguồn năng lượng điện xoay chiều với tần số cao cho cuộn dây cảm ứng. Tần số dao động được duy trì ổn định, đảm bảo trường điện từ có cường độ nhất quán.
• Bộ so sánh (Comparator): Bộ so sánh thực hiện chức năng phân tích tín hiệu điện từ. Nó so sánh tín hiệu nhận được từ cuộn dây khi có vật thể kim loại với tín hiệu chuẩn khi không có vật thể. Nếu có sự chênh lệch vượt quá ngưỡng cho phép, bộ so sánh sẽ kích hoạt một tín hiệu đầu ra.
• Bộ khuếch đại và đầu ra (Amplifier and Output stage): Bộ phận này thực hiện chức năng khuếch đại tín hiệu từ bộ so sánh và chuyển đổi nó thành một tín hiệu điều khiển có thể sử dụng được bởi các hệ thống điều khiển công nghiệp, ví dụ như PLC (Programmable Logic Controller) hoặc rơ-le.

2. Phân loại và ứng dụng chi tiết của cảm biến điện từ

Cảm biến điện từ có nhiều loại, mỗi loại được thiết kế để tối ưu hóa cho một chức năng và môi trường ứng dụng cụ thể. Việc hiểu rõ sự khác biệt giữa các loại này giúp các kỹ sư lựa chọn thiết bị phù hợp nhất cho từng tác vụ.

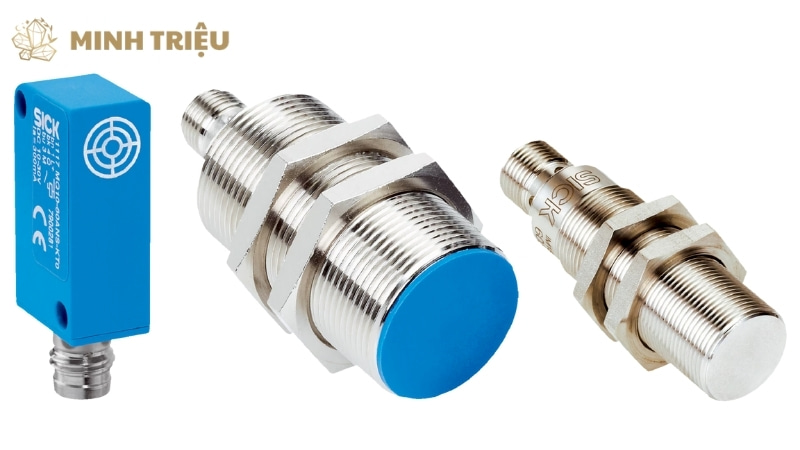

2.1. Cảm biến tiệm cận điện cảm (Inductive Proximity Sensors)

Cảm biến tiệm cận điện cảm là loại cảm biến điện từ phổ biến nhất, hoạt động dựa trên sự thay đổi điện cảm của cuộn dây khi một vật thể kim loại đi vào trường điện từ của nó. Loại cảm biến này chỉ thực hiện chức năng phát hiện vật kim loại và có khoảng cách phát hiện ngắn, thường chỉ vài milimet đến vài centimet.

• Ưu điểm: Độ bền cơ học cao, chống chịu tốt trong môi trường khắc nghiệt như bụi bẩn, dầu mỡ, và độ ẩm. Cấu tạo đơn giản, hoạt động ổn định và giá thành hợp lý.
• Nhược điểm: Chỉ phát hiện được vật kim loại, khoảng cách phát hiện ngắn.

Loại cảm biến này có những ứng dụng rộng rãi:

• Đếm sản phẩm kim loại trên băng tải: Cảm biến được lắp đặt ở cuối băng tải, mỗi khi một vật kim loại đi qua, nó sẽ kích hoạt cảm biến. Tín hiệu này được đưa vào bộ đếm để xác định số lượng sản phẩm đã sản xuất.
• Kiểm tra vị trí của các bộ phận kim loại: Trong các máy ép hoặc máy dập, cảm biến được sử dụng để kiểm tra xem piston đã đến vị trí giới hạn hay chưa, hoặc bánh răng đã vào khớp hoàn toàn hay chưa.
• Giới hạn hành trình của các bộ phận máy: Cảm biến tiệm cận hoạt động như một công tắc giới hạn không tiếp xúc, giúp các bộ phận máy tự động dừng lại khi đến một vị trí nhất định, ngăn ngừa va chạm và hư hỏng.

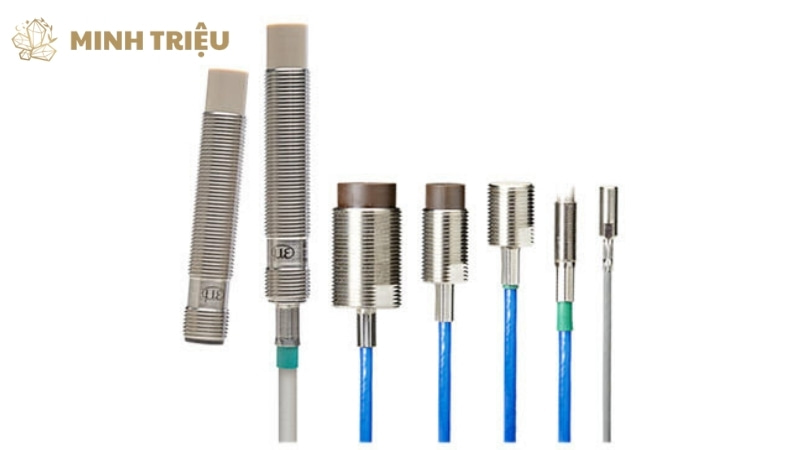

2.2. Cảm biến dòng xoáy (Eddy Current Sensors)

Cảm biến dòng xoáy hoạt động dựa trên nguyên lý đo lường sự thay đổi của dòng điện xoáy tạo ra trên bề mặt kim loại. Khác với cảm biến tiệm cận chỉ để phát hiện sự có mặt/vắng mặt, cảm biến dòng xoáy thực hiện chức năng đo lường một cách định lượng sự thay đổi của dòng điện xoáy, từ đó suy ra khoảng cách, độ dày, hoặc độ rung của vật kim loại.

• Ưu điểm: Độ chính xác và độ phân giải cực cao, có thể đo ở mức micro mét. Độ nhạy cao và tuyến tính trong phạm vi đo.
• Nhược điểm: Giá thành cao hơn so với cảm biến tiệm cận điện cảm. Yêu cầu vật liệu kim loại phải có đặc tính điện từ ổn định.

Loại cảm biến này được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao:

• Đo độ dày lớp phủ kim loại: Cảm biến dòng xoáy thực hiện chức năng đo lường độ dày của lớp sơn, lớp mạ hoặc lớp phủ trên một vật kim loại, đảm bảo chất lượng sản phẩm.
• Kiểm tra rung động của trục động cơ: Cảm biến được lắp gần trục động cơ để đo lường độ rung của trục. Dữ liệu này giúp chẩn đoán tình trạng của động cơ, dự đoán các hỏng hóc tiềm ẩn và thực hiện bảo trì phòng ngừa.
• Định vị chi tiết siêu nhỏ trong ngành điện tử: Với độ phân giải cao, cảm biến dòng xoáy có thể xác định vị trí của các linh kiện kim loại siêu nhỏ trên bo mạch điện tử với độ chính xác cao, hỗ trợ quá trình lắp ráp tự động.

2.3. Cảm biến từ trường (Magnetic Sensors)

Cảm biến từ trường thực hiện chức năng phát hiện sự hiện diện của nam châm hoặc vật liệu có từ tính. Loại cảm biến này không tự tạo ra từ trường mà chỉ phản ứng với từ trường bên ngoài. Vì thế, khoảng cách phát hiện của nó có thể xa hơn nhiều so với cảm biến tiệm cận điện cảm.

Một ưu điểm nổi bật là nó có thể phát hiện nam châm qua các vật liệu phi kim loại như nhựa, gỗ, hoặc nhôm.

• Ưu điểm: Khoảng cách phát hiện xa, hoạt động tốt qua các vật liệu phi kim, không bị ảnh hưởng bởi bụi bẩn và dầu mỡ.
• Nhược điểm: Chỉ phát hiện được vật liệu có từ tính (nam châm), không phát hiện được kim loại thông thường.

Các ứng dụng của cảm biến từ trường bao gồm:

• Phát hiện vị trí piston trong xi lanh khí nén, thủy lực: Cảm biến từ trường được gắn bên ngoài xi lanh, còn một nam châm được gắn vào piston. Khi piston di chuyển, cảm biến sẽ nhận biết vị trí của nam châm, từ đó xác định vị trí của piston mà không cần đục lỗ trên xi lanh.
• Đếm vòng quay của bánh răng có nam châm: Một cảm biến từ trường có thể được sử dụng để đếm số vòng quay của một bánh răng được gắn nam châm, cung cấp dữ liệu cho việc điều khiển tốc độ và vị trí của động cơ.

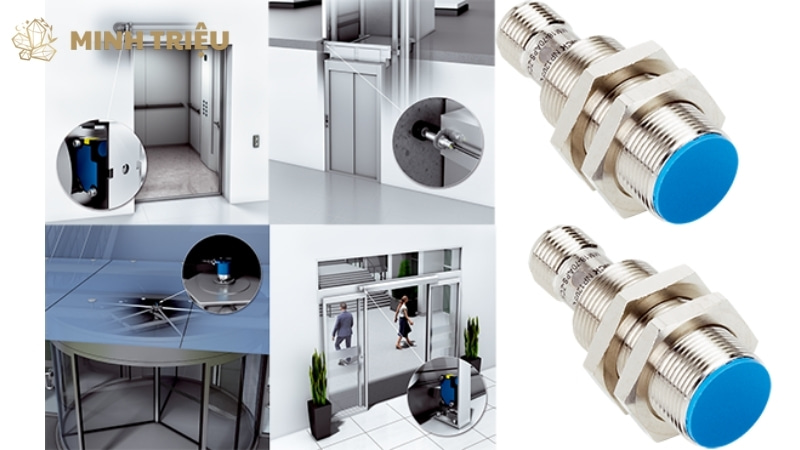

• Kiểm tra trạng thái đóng/mở của cửa an toàn: Cảm biến từ trường có thể kiểm tra xem cửa an toàn đã được đóng hoàn toàn hay chưa bằng cách phát hiện một nam châm gắn trên cửa, đảm bảo an toàn cho người vận hành.

3. Ưu điểm và lợi ích khi sử dụng cảm biến điện từ

Việc tích hợp cảm biến điện từ vào quy trình sản xuất mang lại những lợi ích chiến lược và lâu dài cho doanh nghiệp, giúp nâng cao hiệu quả và tính an toàn.

• Phát hiện không tiếp xúc: Lợi ích rõ ràng nhất là không làm hỏng vật thể được kiểm tra, không gây mài mòn cho cảm biến. Điều này đặc biệt quan trọng với các vật liệu mềm, dễ trầy xước hoặc các chi tiết có độ chính xác cao. Việc không tiếp xúc cũng giúp kéo dài tuổi thọ của cảm biến, giảm chi phí bảo trì.
• Tốc độ phản ứng cao: Cảm biến điện từ có tốc độ phản ứng cực nhanh, thường chỉ vài mili giây. Khả năng này rất phù hợp với các dây chuyền sản xuất tốc độ cao, nơi mỗi sản phẩm chỉ đi qua trong một khoảnh khắc ngắn. Tốc độ cao cũng cho phép các hệ thống tự động hóa điều khiển máy móc một cách chính xác và kịp thời.
• Độ bền và tuổi thọ cao: Nhờ cấu tạo khối đặc, thường được bọc kín bằng vật liệu chống ăn mòn, cảm biến điện từ có thể làm việc ổn định trong điều kiện khắc nghiệt như nhiệt độ cao, độ ẩm lớn, bụi bẩn, dầu mỡ hoặc rung động mạnh. Một số dòng cảm biến công nghiệp còn đạt chuẩn bảo vệ IP67 – IP69K, cho phép hoạt động trong môi trường phải rửa bằng nước áp lực cao. Điều này giảm thiểu thời gian máy dừng đột xuất do hỏng hóc, đảm bảo dây chuyền vận hành liên tục, từ đó tối ưu năng suất và giảm chi phí sửa chữa ngoài kế hoạch.
• Chi phí hợp lý và hiệu quả đầu tư cao: So với nhiều loại cảm biến đo lường tiên tiến khác, cảm biến tiệm cận điện cảm có mức giá phải chăng, dễ mua, dễ lắp đặt và thay thế. Việc tích hợp không đòi hỏi thay đổi lớn trong cấu trúc máy móc, nhờ đó giảm chi phí triển khai ban đầu. Bên cạnh đó, tuổi thọ cao và ít cần bảo trì giúp doanh nghiệp tiết kiệm chi phí vận hành lâu dài. Đây chính là lựa chọn tối ưu cho những nhà máy muốn bước đầu áp dụng tự động hóa nhưng vẫn cần cân đối ngân sách đầu tư.

4. Kết luận

Vai trò của cảm biến điện từ (electromagnetic sensors) trong sản xuất công nghiệp là vô cùng quan trọng và không thể thiếu. Từ việc đếm sản phẩm trên băng tải đến việc kiểm tra độ rung của động cơ, những thiết bị nhỏ gọn này đã chứng minh được giá trị to lớn của chúng trong việc tự động hóa các tác vụ liên quan đến vật liệu kim loại.

Hiểu rõ cảm biến điện từ là gì và cách chúng hoạt động giúp các nhà quản lý và kỹ sư đưa ra những quyết định đúng đắn trong việc đầu tư công nghệ, xây dựng một môi trường sản xuất thông minh và hiệu quả hơn. Công nghệ này thực sự là một trong những công cụ cơ bản nhưng hiệu quả nhất của Sensor (Cảm biến) trong sản xuất công nghiệp, mở ra những tiềm năng không giới hạn cho sự đổi mới và phát triển.
