Transistor IGBT trong Biến Tần: Chìa Khóa Nâng Cao Hiệu Suất và Độ Bền Hệ Thống Điều Khiển Động Cơ

Transistor IGBT trong biến tần hiện đại, là thành phần cốt lõi quyết định hiệu suất chuyển đổi năng lượng và khả năng điều khiển linh hoạt các động cơ trong môi trường sản xuất công nghiệp. Nó kết hợp những ưu điểm vượt trội của cả MOSFET (điều khiển bằng điện áp, tốc độ chuyển mạch nhanh) và BJT (khả năng chịu dòng điện và điện áp cao, tổn hao dẫn thấp), tạo nên một linh kiện bán dẫn công suất lý tưởng cho các ứng dụng yêu cầu hiệu suất cao và độ tin cậy. Bài viết này sẽ đi sâu khám phá cấu tạo, nguyên lý hoạt động, những ưu nhược điểm nổi bật, và vai trò không thể thiếu của IGBT trong các hệ thống biến tần, đồng thời đề cập đến các ứng dụng thực tiễn và xu hướng phát triển nhằm cung cấp một cái nhìn toàn diện về tầm quan trọng của công nghệ này trong bối cảnh tự động hóa và công nghiệp 4.0.

1. Biến tần và Vai trò của các Linh kiện Công suất

Biến tần là một thiết bị điện tử công suất có khả năng thay đổi tần số và điện áp của nguồn điện xoay chiều, từ đó điều khiển tốc độ quay của động cơ xoay chiều, mang lại hiệu quả vượt trội trong việc tối ưu hóa quy trình sản xuất và tiết kiệm năng lượng.

Biến tần (hay inverter) đóng vai trò then chốt trong các hệ thống điều khiển động cơ hiện đại, cho phép các nhà máy linh hoạt thích ứng với nhu cầu sản xuất, từ đó giảm thiểu hao phí năng lượng đáng kể. Việc kiểm soát chính xác tốc độ và mô-men xoắn của động cơ thông qua biến tần không chỉ nâng cao chất lượng sản phẩm mà còn kéo dài tuổi thọ của thiết bị cơ khí, giảm chi phí bảo trì.

Trong cấu trúc của biến tần, khối nghịch lưu là nơi các linh kiện bán dẫn công suất thực hiện nhiệm vụ chuyển đổi điện áp một chiều thành xoay chiều với tần số và biên độ mong muốn, và các linh kiện này là trái tim của mọi hoạt động điều khiển.

Sơ đồ khối cơ bản của một biến tần thường bao gồm ba phần chính: khối chỉnh lưu (chuyển đổi AC thành DC), khối lọc (làm phẳng điện áp DC), và khối nghịch lưu (chuyển đổi DC thành AC). Khối nghịch lưu sử dụng các công tắc bán dẫn để đóng/mở dòng điện một cách tuần tự, tạo ra dạng sóng xung (PWM) để cấp cho động cơ.

Trước đây, các loại linh kiện như Thyristor, BJT (Bipolar Junction Transistor), và MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) đã được sử dụng, nhưng chúng đều có những hạn chế nhất định về khả năng chịu tải, tốc độ hoặc tổn hao. Chẳng hạn, BJT có khả năng chịu dòng cao nhưng tốc độ chuyển mạch chậm và đòi hỏi dòng điều khiển lớn, trong khi MOSFET có tốc độ nhanh nhưng lại hạn chế về công suất.

2. Transistor IGBT: Cấu tạo và Nguyên lý hoạt động

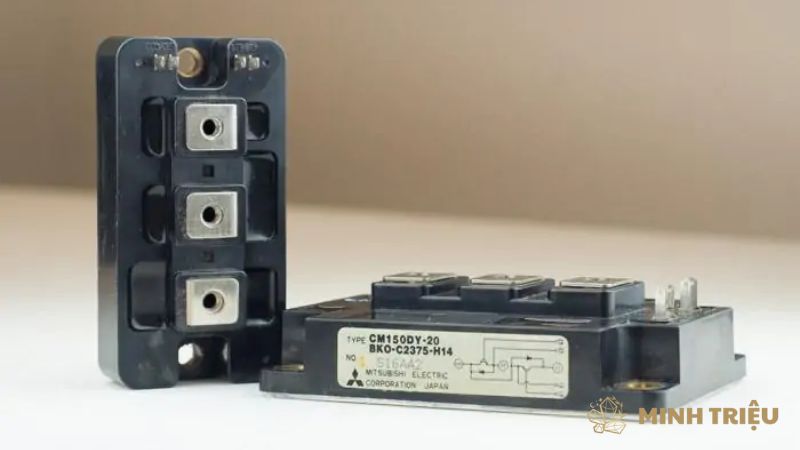

IGBT là một linh kiện bán dẫn công suất tiên tiến, được phát triển để kết hợp những ưu điểm tốt nhất của BJT và MOSFET, cụ thể là khả năng chịu điện áp và dòng điện lớn của BJT với khả năng điều khiển dễ dàng bằng điện áp của MOSFET.

Sự ra đời của IGBT đã cách mạng hóa lĩnh vực điện tử công suất, cho phép thiết kế các bộ biến tần nhỏ gọn, hiệu quả hơn và đáng tin cậy hơn cho các ứng dụng công nghiệp nặng. IGBT được phát minh vào những năm 1980 và nhanh chóng trở thành lựa chọn hàng đầu cho các ứng dụng chuyển mạch công suất cao.

2.1. Cấu tạo

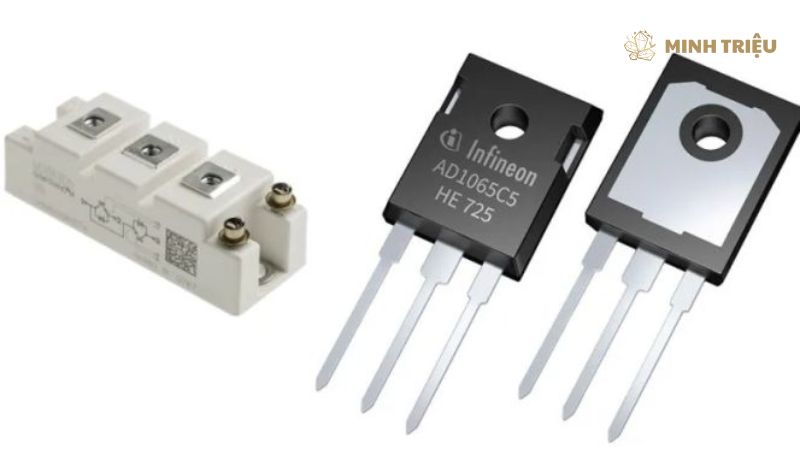

Về cấu tạo, IGBT là một thiết bị bốn lớp bán dẫn P-N-P-N hoặc N-P-N-P, với ba cực chính là Cổng (Gate), Bộ góp (Collector), và Phát (Emitter), tương tự như cấu trúc của một MOSFET có thêm lớp P+ ở cực Collector. Cấu trúc này cho phép IGBT hoạt động như một transistor lưỡng cực được điều khiển bởi điện trường thông qua cực Gate cách điện, khác biệt so với BJT cần dòng điện điều khiển.

Lớp P+ ở Collector giúp tăng cường khả năng dẫn dòng và giảm tổn hao dẫn khi thiết bị ở trạng thái ON. So với MOSFET, IGBT có cấu trúc phức tạp hơn một chút nhưng lại vượt trội về khả năng xử lý công suất. Dưới đây là bảng so sánh cơ bản giữa IGBT, MOSFET và BJT:

Đặc điểm	BJT (Transistor Lưỡng Cực)	MOSFET (Transistor Hiệu Ứng Trường Kim Loại-Oxide-Bán Dẫn)	IGBT (Transistor Lưỡng Cực Cổng Cách Điện)
Phương thức điều khiển	Dòng điện tại cực Base	Điện áp tại cực Gate	Điện áp tại cực Gate
Trở kháng đầu vào	Thấp	Cao (điện áp điều khiển)	Rất cao (điện áp điều khiển)
Tốc độ chuyển mạch	Trung bình – Chậm	Nhanh	Nhanh (nhanh hơn BJT, chậm hơn MOSFET ở công suất thấp)
Khả năng chịu dòng/áp	Cao	Trung bình (thấp ở điện áp cao)	Rất cao
Tổn hao dẫn (ON-state)	Thấp	Cao (ở điện áp cao)	Thấp (thấp hơn MOSFET ở công suất cao)
Ứng dụng điển hình	Công suất thấp/trung bình	Công suất thấp/tần số cao	Công suất cao/tần số trung bình-cao

2.2. Nguyên lý hoạt động của IGBT

Dựa trên việc điều khiển điện áp tại cực Gate để tạo ra một kênh dẫn điện tử, từ đó kích hoạt dòng điện lớn chạy qua giữa Collector và Emitter, tương tự như cơ chế của một MOSFET, nhưng với sự tham gia của các hạt tải điện phụ từ lớp P+.

Khi một điện áp dương được đặt vào cực Gate (so với Emitter), một kênh dẫn (channel) được hình thành, cho phép các điện tử từ cực Emitter đi vào vùng N-drift. Đồng thời, do cấu trúc P-N-P của IGBT, các lỗ trống (holes) từ lớp P+ ở Collector cũng được tiêm vào vùng N-drift này, làm tăng đáng kể độ dẫn điện của vùng N-drift.

Sự kết hợp giữa dòng điện tử và lỗ trống này giúp IGBT đạt được khả năng chịu dòng cao với tổn hao dẫn thấp. Khi điện áp Gate bị loại bỏ hoặc đảo chiều, kênh dẫn biến mất, và IGBT trở về trạng thái khóa (OFF), ngăn chặn dòng điện.

3. Vai trò và Ưu nhược điểm của IGBT trong Biến tần

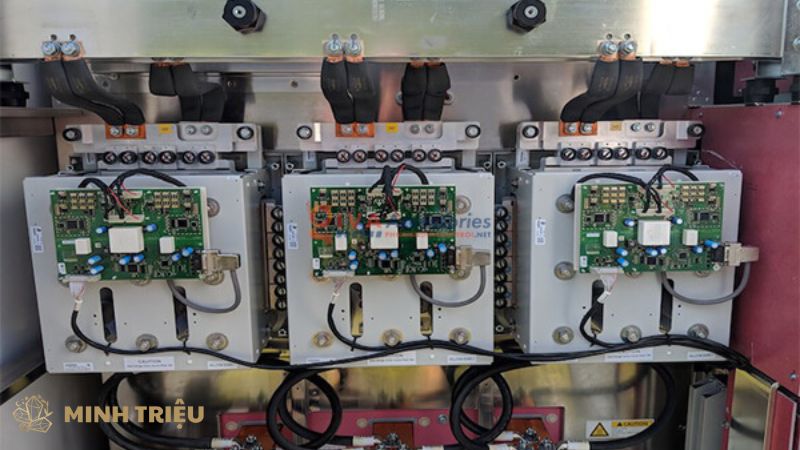

IGBT đóng vai trò then chốt trong biến tần bằng cách hoạt động như những công tắc bán dẫn tốc độ cao trong mạch nghịch lưu, cho phép biến tần tạo ra dạng sóng điều chế độ rộng xung (PWM) để điều khiển chính xác tốc độ và hướng quay của động cơ AC.

Khả năng đóng/cắt tần số cao của IGBT giúp biến tần tạo ra dạng sóng gần giống sin hơn, giảm thiểu nhiễu hài và tổn hao năng lượng trong động cơ. Chính vì vậy, hiệu suất biến tần phụ thuộc rất lớn vào chất lượng và khả năng hoạt động của các module IGBT bên trong. IGBT chịu trách nhiệm chuyển đổi điện áp DC từ bộ chỉnh lưu thành điện áp AC biến đổi tần số, cung cấp cho động cơ.

Ưu điểm nổi bật của IGBT bao gồm khả năng chịu điện áp và dòng điện cao, tốc độ chuyển mạch nhanh, tổn hao dẫn thấp, và điều khiển dễ dàng bằng điện áp, khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng công nghiệp công suất lớn. Các điểm mạnh này giúp IGBT vượt trội hơn các linh kiện tiền nhiệm:

• Khả năng chịu dòng và điện áp cao: IGBT có thể xử lý các mức công suất lớn, phù hợp với các động cơ công nghiệp từ vài kW đến MW.
• Tốc độ chuyển mạch nhanh: Cho phép biến tần hoạt động ở tần số cao, tạo ra dạng sóng PWM mịn hơn, giảm rung động và tiếng ồn cho động cơ.
• Tổn hao dẫn thấp: Khi ở trạng thái ON, điện trở của IGBT thấp, giúp giảm lượng nhiệt tỏa ra, nâng cao hiệu suất biến tần và giảm yêu cầu tản nhiệt.
• Điều khiển dễ dàng (điện áp): Giống như MOSFET, IGBT chỉ cần một điện áp nhỏ tại cực Gate để điều khiển, đơn giản hóa mạch driver và giảm công suất tiêu thụ của mạch điều khiển.
• Độ bền cao: IGBT có khả năng hoạt động ổn định và bền bỉ trong các môi trường công nghiệp khắc nghiệt, góp phần vào độ tin cậy của hệ thống.
• Hiệu suất chuyển đổi năng lượng vượt trội: Trực tiếp đóng góp vào mục tiêu tiết kiệm năng lượng trong sản xuất.

Tuy nhiên, IGBT cũng có một số nhược điểm cần được xem xét, bao gồm giá thành cao hơn so với một số linh kiện khác và yêu cầu mạch bảo vệ cùng giải pháp tản nhiệt hiệu quả để đảm bảo hoạt động ổn định và kéo dài tuổi thọ. Mặc dù có tổn hao dẫn thấp, nhưng ở tần số chuyển mạch rất cao, tổn hao chuyển mạch của IGBT có thể trở nên đáng kể, cần được tính toán cẩn thận.

Bên cạnh đó, để bảo vệ IGBT khỏi các sự cố như quá dòng, quá áp, quá nhiệt hay ngắn mạch, cần có các mạch bảo vệ phức tạp và tinh vi. Yêu cầu về tản nhiệt hiệu quả cũng là một yếu tố quan trọng, vì nhiệt độ cao có thể làm giảm đáng kể tuổi thọ của IGBT, đòi hỏi các bộ tản nhiệt lớn hoặc hệ thống làm mát bằng chất lỏng trong các ứng dụng công suất rất cao.

4. Ứng dụng của Transistor IGBT trong các loại Biến tần và Xu hướng phát triển

Transistor IGBT được ứng dụng rộng rãi trong hầu hết các loại biến tần công nghiệp hiện đại, từ biến tần điều khiển động cơ AC, động cơ servo, cho đến các hệ thống truyền động điện phức tạp trong nhiều ngành công nghiệp khác nhau. Khả năng linh hoạt và hiệu suất cao của IGBT làm cho nó trở thành lựa chọn ưu việt cho nhiều ứng dụng:

• Biến tần cho động cơ AC: Điều khiển bơm, quạt, máy nén khí, băng tải, máy khuấy, máy đùn, v.v., giúp tiết kiệm điện năng và tối ưu hóa quy trình.
• Biến tần cho động cơ Servo: Đảm bảo độ chính xác cao trong các hệ thống robot công nghiệp, máy công cụ CNC, và các ứng dụng đòi hỏi điều khiển vị trí/tốc độ/mô-men xoắn cực kỳ chính xác.
• Hệ thống cung cấp điện không gián đoạn (UPS): IGBT được sử dụng trong bộ nghịch lưu của UPS để chuyển đổi DC thành AC chất lượng cao, cung cấp điện liên tục cho các thiết bị nhạy cảm.
• Hệ thống năng lượng tái tạo: Trong các bộ biến tần năng lượng mặt trời (solar inverters) và biến tần tuabin gió, IGBT giúp chuyển đổi điện DC từ panel mặt trời hoặc máy phát điện thành AC hòa vào lưới điện.
• Tàu điện, xe điện: Trong các hệ thống truyền động điện của tàu hỏa, tàu điện ngầm và xe điện, IGBT là thành phần chính của bộ biến đổi công suất để điều khiển động cơ kéo.

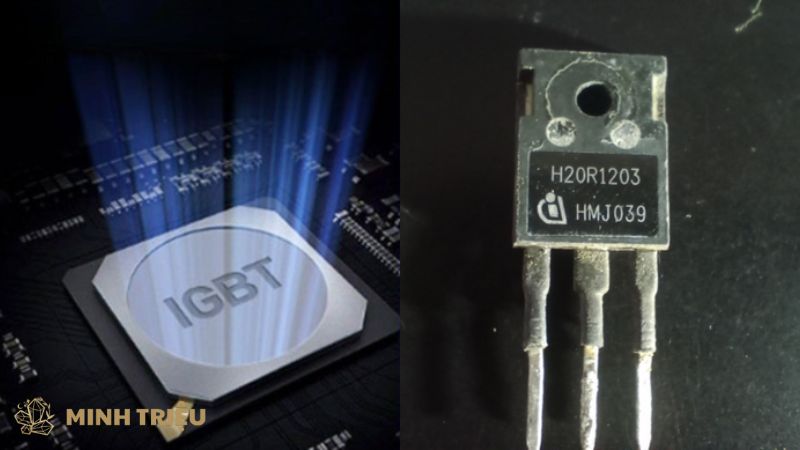

Xu hướng phát triển của IGBT và công nghệ bán dẫn công suất đang tập trung vào việc nâng cao hiệu suất, giảm kích thước, và tăng khả năng hoạt động ở nhiệt độ cao thông qua các thế hệ IGBT mới và vật liệu bán dẫn tiên tiến như SiC và GaN.

Các nhà sản xuất liên tục nghiên cứu và phát triển các loại IGBT thế hệ mới như Field Stop IGBT và Trench Gate IGBT, giúp giảm tổn hao dẫn và tổn hao chuyển mạch, đồng thời tăng mật độ công suất. Điều này cho phép thiết kế các biến tần nhỏ gọn hơn mà vẫn duy trì hoặc thậm chí tăng cường hiệu suất.

Bảng dưới đây minh họa sự phát triển của công nghệ IGBT:

Thế hệ IGBT	Đặc điểm nổi bật	Lợi ích trong biến tần
Thế hệ đầu	Cổng phẳng (Planar Gate)	Khả năng chịu áp cao, nhưng tổn hao cao
Trench Gate	Cổng rãnh (Trench Gate)	Giảm tổn hao dẫn, tăng mật độ dòng điện
Field Stop	Lớp Field Stop bổ sung	Giảm tổn hao chuyển mạch, tăng tốc độ
Thế hệ mới nhất (VD: FS-Trench)	Kết hợp các cải tiến của Trench và Field Stop	Hiệu suất tổng thể cao nhất, giảm kích thước chip

Ngoài ra, sự xuất hiện của các vật liệu bán dẫn công suất băng thông rộng (Wide Bandgap – WBG) như Silicon Carbide (SiC) và Gallium Nitride (GaN) đang mở ra kỷ nguyên mới. Các linh kiện dựa trên SiC và GaN có khả năng hoạt động ở tần số cao hơn nhiều, nhiệt độ cao hơn và tổn hao thấp hơn đáng kể so với các linh kiện Silicon truyền thống, bao gồm cả IGBT.

Mặc dù IGBT vẫn sẽ là lựa chọn kinh tế và hiệu quả cho nhiều ứng dụng công suất trung bình và cao trong tương lai gần, SiC và GaN được kỳ vọng sẽ chiếm lĩnh các thị trường ngách đòi hỏi hiệu suất và mật độ công suất cực cao. Hơn nữa, việc tích hợp IGBT vào các Module Công suất Thông minh (IPM – Intelligent Power Modules) đang trở thành xu hướng, giúp đơn giản hóa thiết kế mạch, tăng độ tin cậy và tích hợp thêm các chức năng bảo vệ và điều khiển.

Sự phát triển này rất phù hợp với bối cảnh Công nghiệp 4.0 và tự động hóa, nơi yêu cầu về hiệu suất, độ tin cậy và khả năng kết nối ngày càng tăng cao.

5. Các yếu tố cần lưu ý khi lựa chọn và sử dụng IGBT trong Biến tần

Khi lựa chọn và sử dụng IGBT trong biến tần, các kỹ sư cần xem xét cẩn thận các thông số kỹ thuật quan trọng như điện áp, dòng điện tối đa, tần số chuyển mạch, và các tổn hao, đồng thời chú ý đến thiết kế mạch điều khiển và giải pháp tản nhiệt hiệu quả. Việc hiểu rõ các thông số này là tối quan trọng để đảm bảo IGBT hoạt động trong giới hạn an toàn và đạt được hiệu suất tối ưu.

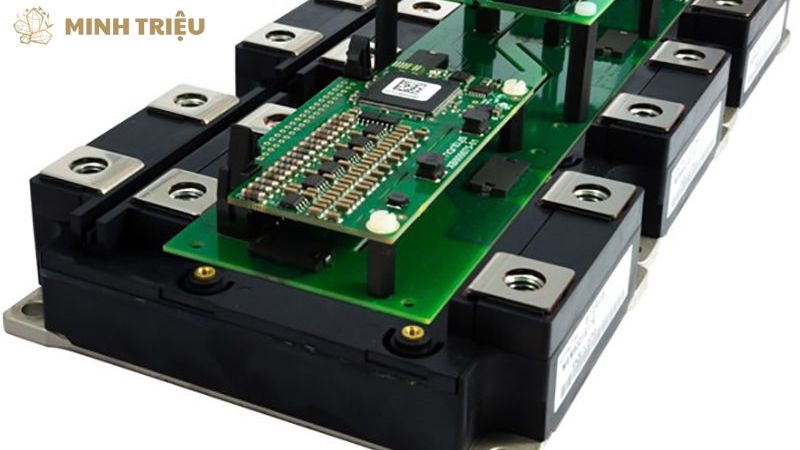

Mạch điều khiển (driver) và các cơ chế bảo vệ là yếu tố không thể thiếu để đảm bảo IGBT hoạt động ổn định, hiệu quả và an toàn, đặc biệt trong môi trường công nghiệp khắc nghiệt.

Mạch driver phải cung cấp đủ dòng và điện áp cho cực Gate để IGBT đóng cắt nhanh chóng và dứt khoát, tránh trạng thái chuyển tiếp kéo dài gây tổn hao lớn. Ngoài ra, các chức năng bảo vệ như bảo vệ quá dòng (OCP), quá áp (OVP), quá nhiệt (OTP), và ngắn mạch là cực kỳ quan trọng để ngăn ngừa hỏng hóc IGBT do các điều kiện bất lợi. Việc tích hợp các chức năng này vào module công suất thông minh giúp đơn giản hóa thiết kế hệ thống và tăng cường độ tin cậy.

Giải pháp tản nhiệt hiệu quả là một yêu cầu bắt buộc để duy trì nhiệt độ hoạt động của IGBT trong giới hạn cho phép, từ đó kéo dài tuổi thọ và đảm bảo hiệu suất hoạt động của biến tần. Dù IGBT có tổn hao dẫn thấp, nhưng với công suất hoạt động lớn và tần số chuyển mạch cao, lượng nhiệt sinh ra vẫn đáng kể.

Việc không giải nhiệt tốt sẽ khiến nhiệt độ lớp bán dẫn tăng cao, làm giảm hiệu suất, tăng rủi ro hỏng hóc, và rút ngắn tuổi thọ của linh kiện. Các phương pháp tản nhiệt phổ biến bao gồm sử dụng tản nhiệt nhôm lớn, quạt làm mát cưỡng bức, hoặc trong các ứng dụng công suất rất cao, hệ thống làm mát bằng chất lỏng.

6. Kết luận

Transistor IGBT đã và đang khẳng định vị thế là linh kiện bán dẫn công suất cốt lõi trong ngành công nghiệp biến tần, mang lại những cải tiến đáng kể về hiệu suất, độ tin cậy và khả năng tiết kiệm năng lượng cho các hệ thống điều khiển động cơ. Với sự kết hợp hoàn hảo giữa khả năng chịu tải cao của BJT và khả năng điều khiển dễ dàng của MOSFET, IGBT đã mở ra kỷ nguyên mới cho các ứng dụng truyền động điện công suất lớn. Vai trò của nó không chỉ giới hạn ở việc điều khiển động cơ, mà còn mở rộng sang các lĩnh vực quan trọng khác như năng lượng tái tạo và hệ thống điện tử công suất.
