Tiêu Chuẩn Bảo Vệ IP Của Biến Tần: Nền Tảng Cho Độ Bền Và Hiệu Suất Trong Sản Xuất Công Nghiệp

Trong môi trường công nghiệp hiện đại, vai trò của biến tần là không thể thiếu; nó hoạt động như “bộ não” điều khiển vô số ứng dụng trọng yếu, từ bơm, quạt đến băng tải và máy công cụ, góp phần tự động hóa và nâng cao đáng kể hiệu quả sản xuất. Tuy nhiên, biến tần chứa rất nhiều linh kiện điện tử nhạy cảm, dễ dàng bị hư hại bởi các yếu tố môi trường khắc nghiệt như bụi bẩn, nước, độ ẩm cao, hoặc hóa chất ăn mòn, ảnh hưởng trực tiếp đến tuổi thọ, hiệu suất và an toàn vận hành của chúng. Chính vì lẽ đó, việc hiểu và áp dụng tiêu chuẩn bảo vệ IP (Ingress Protection) là cực kỳ quan trọng; đây là một hệ thống phân loại quốc tế giúp đánh giá mức độ bảo vệ của vỏ thiết bị, đảm bảo biến tần có thể chống chịu được các tác nhân môi trường. Bài viết này sẽ phân tích chi tiết tiêu chuẩn bảo vệ IP, giải thích ý nghĩa của từng chữ số trong mã IP, liệt kê các cấp độ IP phổ biến thường gặp ở biến tần công nghiệp.

1. Hiểu Rõ Tiêu Chuẩn Bảo Vệ IP (Ingress Protection)

Tiêu chuẩn bảo vệ IP (Ingress Protection) là một hệ thống phân loại quốc tế được quy định bởi Ủy ban Kỹ thuật Điện Quốc tế (IEC) trong tiêu chuẩn IEC 60529, nhằm đánh giá và xếp hạng mức độ bảo vệ của vỏ thiết bị điện tử chống lại sự xâm nhập của các vật thể rắn (như bụi) và chất lỏng (như nước). Việc hiểu rõ cấu trúc và ý nghĩa của mã IP là nền tảng để lựa chọn biến tần phù hợp với môi trường lắp đặt.

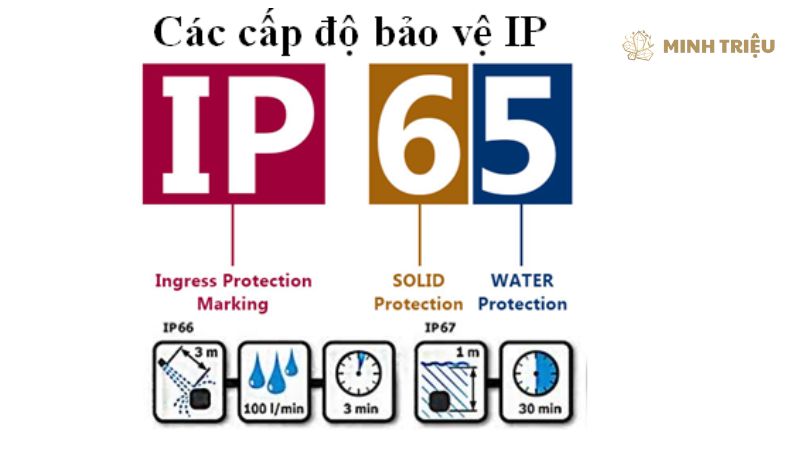

Cấu trúc mã IP luôn được biểu thị dưới dạng IPXX (ví dụ: IP65, IP20, IP54), trong đó:

• Chữ số đầu tiên (X) biểu thị mức độ bảo vệ chống lại sự xâm nhập của vật thể rắn, bao gồm bụi bẩn, ngón tay hoặc dụng cụ.
• Chữ số thứ hai (X) biểu thị mức độ bảo vệ chống lại sự xâm nhập của chất lỏng, cụ thể là nước.

Ý nghĩa của chữ số đầu tiên (bảo vệ chống vật thể rắn) được quy định như sau:

• 0: Không có sự bảo vệ nào.
• 1: Thiết bị được bảo vệ chống lại các vật thể rắn có kích thước lớn hơn 50 mm, ví dụ như chạm tay.
• 2: Thiết bị được bảo vệ chống lại các vật thể rắn có kích thước lớn hơn 12.5 mm, như ngón tay.
• 3: Thiết bị được bảo vệ chống lại các vật thể rắn có kích thước lớn hơn 2.5 mm, ví dụ như dụng cụ hoặc dây điện dày.
• 4: Thiết bị được bảo vệ chống lại các vật thể rắn có kích thước lớn hơn 1 mm, bao gồm dây nhỏ hoặc côn trùng lớn.
• 5 (Dust Protected – Bảo vệ chống bụi): Vỏ thiết bị không hoàn toàn kín bụi nhưng lượng bụi xâm nhập vào bên trong không đủ để gây ảnh hưởng đến hoạt động bình thường của thiết bị.
• 6 (Dust Tight – Chống bụi hoàn toàn): Vỏ thiết bị được thiết kế kín hoàn toàn, không cho phép bất kỳ hạt bụi nào xâm nhập vào bên trong, đảm bảo hoạt động trong môi trường cực kỳ bụi bặm.

Ý nghĩa của chữ số thứ hai (bảo vệ chống chất lỏng) được quy định như sau

• 0: Không có sự bảo vệ nào chống lại nước.
• 1: Thiết bị được bảo vệ chống lại giọt nước rơi thẳng đứng (ví dụ: mưa nhỏ rơi từ trên cao).
• 2: Thiết bị được bảo vệ chống lại giọt nước rơi khi vỏ thiết bị được nghiêng một góc lên đến 15 độ so với phương thẳng đứng.
• 3: Thiết bị được bảo vệ chống lại nước phun từ góc lên đến 60 độ so với phương thẳng đứng (ví dụ: nước mưa tạt ngang).
• 4: Thiết bị được bảo vệ chống lại nước bắn từ mọi hướng, không gây ảnh hưởng đến hoạt động.
• 5: Thiết bị được bảo vệ chống lại tia nước áp lực thấp từ mọi hướng, thường gặp trong các quy trình vệ sinh thông thường.
• 6: Thiết bị được bảo vệ chống lại tia nước áp lực mạnh từ mọi hướng, phù hợp cho việc rửa vệ sinh bằng vòi phun mạnh.
• 7: Thiết bị được bảo vệ chống lại ngâm trong nước tạm thời ở độ sâu lên đến 1 mét trong khoảng thời gian 30 phút.
• 8: Thiết bị được bảo vệ chống lại ngâm trong nước liên tục dưới các điều kiện cụ thể về độ sâu và thời gian được thỏa thuận giữa nhà sản xuất và người dùng.
• 9K: Thiết bị được bảo vệ chống lại tia nước áp lực cao, nhiệt độ cao từ mọi hướng, thường áp dụng cho các quy trình vệ sinh công nghiệp chuyên biệt (ví dụ: rửa xe công nghiệp hoặc thiết bị chế biến thực phẩm bằng hơi nước).

Việc hiểu rõ từng chữ số này giúp người dùng đánh giá chính xác mức độ phù hợp của biến tần với điều kiện môi trường lắp đặt, từ đó đưa ra lựa chọn tối ưu.

2. Các Cấp Độ IP Phổ Biến Cho Biến Tần Trong Công Nghiệp

Trong các ứng dụng công nghiệp, biến tần thường được sản xuất với một số cấp độ IP phổ biến nhằm đáp ứng các điều kiện môi trường đa dạng, từ văn phòng sạch đến các nhà máy khắc nghiệt.

2.1. IP20

• Mô tả: Biến tần có cấp độ IP20 chỉ được bảo vệ chống lại sự xâm nhập của vật thể rắn có kích thước lớn hơn 12.5 mm (ngón tay), nhưng không có bất kỳ sự bảo vệ nào chống lại nước.
• Ứng dụng: Loại biến tần này thường được lắp đặt bên trong tủ điện được đặt trong các khu vực có môi trường sạch sẽ, khô ráo, ít bụi bẩn và có kiểm soát nhiệt độ như phòng điều khiển, phòng máy chủ hoặc các khu vực sản xuất tổng hợp có điều kiện tương đối tốt. Bản thân tủ điện lúc này sẽ đóng vai trò bảo vệ chính cho biến tần khỏi môi trường bên ngoài.

2.2. IP54

• Mô tả: Biến tần IP54 được bảo vệ chống bụi (lượng bụi xâm nhập không đủ gây ảnh hưởng đến hoạt động) và chống nước bắn từ mọi hướng.
• Ứng dụng: Đây là cấp độ IP khá phổ biến cho các ứng dụng trong môi trường công nghiệp thông thường, nơi có thể có bụi nhưng không quá dày đặc, và có khả năng bị bắn nước nhẹ. Ví dụ điển hình bao gồm các nhà máy sản xuất, xưởng cơ khí, kho bãi, nơi có thể có sự dao động nhiệt độ và độ ẩm nhưng không đến mức cực đoan.

2.3. IP65

• Mô tả: Biến tần IP65 được chống bụi hoàn toàn (không cho phép bụi xâm nhập) và chống tia nước áp lực thấp từ mọi hướng.
• Ứng dụng: Cấp độ này rất lý tưởng cho các môi trường ẩm ướt, nhiều bụi, hoặc nơi yêu cầu vệ sinh bằng nước áp lực thấp. Các ngành tiêu biểu sử dụng biến tần IP65 bao gồm ngành thực phẩm và đồ uống (nơi thiết bị thường xuyên được rửa vệ sinh), ngành dệt may (nhiều xơ vải, độ ẩm), xử lý nước thải (tiếp xúc với độ ẩm và khí ăn mòn nhẹ), và thậm chí cả các ứng dụng ngoài trời có mái che (nhưng không trực tiếp dưới mưa lớn).

2.4. IP66

• Mô tả: Biến tần IP66 được chống bụi hoàn toàn và chống tia nước áp lực mạnh từ mọi hướng.
• Ứng dụng: Cấp độ này thường được yêu cầu trong các môi trường có yêu cầu vệ sinh rất cao hoặc nơi thiết bị có thể bị rửa bằng vòi phun nước mạnh để loại bỏ các chất bẩn cứng đầu. Ví dụ bao gồm một số khu vực trong nhà máy chế biến thực phẩm, đồ uống nơi cần vệ sinh công nghiệp sâu rộng.

2.5. IP67

• Mô tả: Biến tần IP67 được chống bụi hoàn toàn và có khả năng chống ngâm trong nước tạm thời ở độ sâu lên đến 1 mét trong khoảng thời gian 30 phút.
• Ứng dụng: Cấp độ này ít phổ biến hơn cho biến tần nói chung nhưng có thể được sử dụng trong các ứng dụng đặc biệt có nguy cơ ngập nước tạm thời, chẳng hạn như các khu vực dễ bị lũ lụt hoặc các thiết bị cần hoạt động dưới mặt nước trong thời gian ngắn.

3. Tầm Quan Trọng Của Việc Lựa Chọn Cấp Độ IP Phù Hợp Cho Biến Tần

Việc lựa chọn cấp độ bảo vệ IP phù hợp cho biến tần là một yếu tố then chốt, không chỉ ảnh hưởng đến chi phí đầu tư mà còn quyết định trực tiếp đến hiệu suất, độ bền và an toàn của toàn bộ hệ thống trong môi trường sản xuất công nghiệp.

Đầu tiên, nó đảm bảo độ tin cậy và tuổi thọ thiết bị tối đa. Việc bảo vệ linh kiện điện tử nhạy cảm của biến tần khỏi sự xâm nhập của bụi bẩn, độ ẩm và các tác nhân ăn mòn là cực kỳ quan trọng. Khi biến tần hoạt động trong điều kiện được bảo vệ tốt, quá trình lão hóa của các linh kiện như tụ điện, IGBT sẽ chậm lại, từ đó kéo dài đáng kể tuổi thọ thiết kế và tăng cường khả năng hoạt động ổn định trong môi trường khắc nghiệt. Ngược lại, một biến tần có IP thấp trong môi trường bụi bẩn hoặc ẩm ướt sẽ nhanh chóng bị hư hại, dẫn đến giảm tuổi thọ.

Thứ hai, lựa chọn IP phù hợp giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng. Biến tần hoạt động trong điều kiện được bảo vệ tốt sẽ duy trì hiệu suất chuyển đổi năng lượng cao nhất. Bụi bẩn bám vào quạt và bộ tản nhiệt có thể làm giảm hiệu quả giải nhiệt, dẫn đến quá nhiệt, buộc biến tần phải giảm hiệu suất hoặc ngắt mạch để tự bảo vệ. Điều này không chỉ gây lãng phí năng lượng mà còn làm giảm khả năng điều khiển chính xác động cơ.

Thứ ba, nó giảm đáng kể chi phí vận hành và bảo trì (O&M). Khi biến tần được bảo vệ đầy đủ khỏi các tác nhân môi trường, tần suất sửa chữa và thay thế linh kiện sẽ giảm thiểu, từ đó tiết kiệm chi phí bảo trì. Đồng thời, việc giảm thiểu sự cố cũng giúp giảm thời gian ngừng máy (downtime), tối đa hóa năng suất sản xuất và tránh những thiệt hại kinh tế không đáng có.

Thứ tư, việc này nâng cao mức độ an toàn vận hành cho cả thiết bị và nhân sự. Sự xâm nhập của nước hoặc bụi dẫn điện có thể gây ra đoản mạch, chập cháy, hoặc thậm chí là nguy cơ điện giật. Biến tần với cấp độ IP phù hợp sẽ ngăn ngừa những rủi ro này, đảm bảo một môi trường làm việc an toàn hơn.

Thứ năm, tuân thủ các yêu cầu về IP giúp đảm bảo biến tần tuân thủ các tiêu chuẩn và quy định an toàn và chất lượng công nghiệp. Trong nhiều ngành, việc lắp đặt thiết bị với cấp độ bảo vệ nhất định là bắt buộc theo quy định pháp luật hoặc tiêu chuẩn ngành, ví dụ như trong ngành thực phẩm, dược phẩm.

Cuối cùng, việc biến tần vận hành bền bỉ và hiệu quả sẽ tăng cường ROI (Return on Investment – tỷ suất hoàn vốn). Khi biến tần không gặp sự cố, tuổi thọ kéo dài và khả năng tiết kiệm năng lượng được phát huy tối đa, khoản đầu tư ban đầu sẽ nhanh chóng được thu hồi và mang lại lợi nhuận dài hạn cho doanh nghiệp, tạo nên một hệ thống sản xuất bền vững và hiệu quả.

4. Các Yếu Tố Ảnh Hưởng Đến Quyết Định Lựa Chọn Cấp Độ IP

Khi đưa ra quyết định lựa chọn cấp độ bảo vệ IP cho biến tần, cần cân nhắc kỹ lưỡng nhiều yếu tố thực tế của môi trường và ứng dụng, bởi mỗi yếu tố đều có thể tác động đáng kể đến yêu cầu bảo vệ của thiết bị.

Loại môi trường công nghiệp là yếu tố quan trọng nhất để xác định cấp độ IP cần thiết

• Môi trường sạch/khô: Ví dụ như phòng điều khiển trung tâm, phòng máy chủ, hoặc các khu vực sản xuất có điều kiện không khí được kiểm soát chặt chẽ. Trong những trường hợp này, biến tần có IP thấp (như IP20) thường đủ nếu được lắp đặt trong tủ điện kín.
• Môi trường bụi/ẩm nhẹ: Điển hình là các xưởng sản xuất chung, kho bãi hoặc khu vực lắp ráp không yêu cầu vệ sinh bằng nước thường xuyên. Biến tần IP54 thường là lựa chọn phù hợp.
• Môi trường ẩm ướt/nhiều bụi/có hóa chất: Bao gồm các ngành như chế biến thực phẩm, dệt may, hóa chất, xử lý nước thải, khai thác mỏ hoặc các khu vực nhà máy có hơi ẩm và hóa chất ăn mòn. Các biến tần với IP65 hoặc cao hơn, và có thể kèm theo lớp phủ bảo vệ (conformal coating), là bắt buộc.
• Môi trường ngoài trời: Nếu biến tần được lắp đặt ngoài trời, cần cân nhắc liệu có mái che hay không. Đối với việc tiếp xúc trực tiếp với mưa, bụi và nắng, cần biến tần có IP rất cao (ví dụ IP65, IP66) hoặc đặt trong tủ ngoài trời chuyên dụng.

Vị trí lắp đặt biến tần cũng ảnh hưởng trực tiếp đến yêu cầu IP. Nếu biến tần được đặt bên trong một tủ điện kín (có IP rating cao), bản thân biến tần có thể chỉ cần IP20 hoặc IP21. Ngược lại, nếu biến tần được lắp đặt trực tiếp trên tường, trên máy móc hoặc ở những khu vực không có tủ bảo vệ, thì biến tần đó phải tự có IP rating đủ cao để chống chịu với môi trường xung quanh.

Phương pháp vệ sinh áp dụng tại khu vực lắp đặt là một yếu tố quyết định.

• Nếu khu vực chỉ được vệ sinh khô (hút bụi, lau khô), yêu cầu IP có thể thấp hơn.
• Nếu thường xuyên vệ sinh bằng nước áp lực thấp (vòi sen, vòi xịt thông thường), cần IP65.
• Nếu sử dụng nước áp lực cao hoặc hơi nước để vệ sinh công nghiệp, cần cấp độ IP66 hoặc IP69K (đối với ứng dụng đặc biệt).

Chi phí đầu tư là một cân nhắc thực tế. Biến tần có cấp độ IP cao hơn thường đi kèm với chi phí sản xuất và vật liệu cao hơn, do đó giá thành cũng sẽ cao hơn. Doanh nghiệp cần cân bằng giữa yêu cầu bảo vệ thực tế và khả năng tài chính để đưa ra lựa chọn tối ưu, tránh lãng phí khi chọn IP quá cao so với nhu cầu.

Quy định ngành và tiêu chuẩn an toàn là những yếu tố bắt buộc phải tuân thủ. Một số ngành công nghiệp có các yêu cầu IP tối thiểu cụ thể cho thiết bị điện tử để đảm bảo an toàn và vệ sinh (ví dụ: ngành thực phẩm, dược phẩm). Việc tuân thủ các tiêu chuẩn như UL, CE, RoHS cũng có thể liên quan đến yêu cầu IP. Doanh nghiệp cần tìm hiểu rõ các quy định này để đảm bảo tuân thủ pháp luật và các tiêu chuẩn quốc tế.

5. Lưu Ý Trong Lắp Đặt, Vận Hành Và Bảo Trì Để Duy Trì Cấp Độ IP

Để đảm bảo biến tần giữ được cấp độ bảo vệ IP đã chọn và hoạt động ổn định trong suốt vòng đời, việc tuân thủ các nguyên tắc chặt chẽ trong lắp đặt, vận hành và bảo trì là cực kỳ quan trọng.

5.1. Lắp đặt đúng cách

• Vị trí: Bạn phải đảm bảo biến tần được lắp đặt ở vị trí phù hợp với cấp độ IP của nó. Ví dụ, một biến tần IP20 phải được đặt trong tủ điện có cấp độ IP cao tương ứng (ví dụ: tủ IP54 hoặc IP65). Ngược lại, biến tần có IP cao (như IP65) có thể lắp đặt trực tiếp trên tường hoặc máy móc nếu môi trường cho phép.
• Đấu nối: Tất cả các lỗ cáp đi vào và ra khỏi biến tần hoặc tủ điện đều phải được bịt kín bằng gland cáp (cable gland) có cấp độ IP tương ứng (ví dụ: gland cáp IP65 cho biến tần IP65). Việc này ngăn chặn bụi và nước xâm nhập qua các điểm đấu nối.
• Gioăng/đệm: Cần kiểm tra kỹ lưỡng và đảm bảo rằng tất cả các gioăng cao su, đệm cửa tủ hoặc nắp che được lắp đặt đúng cách, không bị xoắn, nứt hoặc hư hại. Những chi tiết nhỏ này đóng vai trò then chốt trong việc tạo ra một lớp chắn kín, duy trì cấp độ IP.

5.2. Vận hành

• Không mở nắp: Bạn tuyệt đối không được mở nắp biến tần hoặc tủ điện chứa biến tần trong môi trường không phù hợp (ví dụ: khi đang có bụi bay dày đặc hoặc nước bắn). Việc này sẽ làm mất đi khả năng bảo vệ của IP và đưa linh kiện điện tử vào môi trường nguy hiểm.
• Làm mát: Luôn đảm bảo quạt làm mát của biến tần và hệ thống thông gió/làm mát của tủ điện hoạt động tốt. Các lỗ thông hơi không được bịt kín hoặc tắc nghẽn bởi bụi bẩn, xơ vải.

5.3. Bảo trì định kỳ

• Vệ sinh: Việc vệ sinh biến tần và tủ điện phải tuân thủ đúng phương pháp và tần suất phù hợp với cấp độ IP của thiết bị. Ví dụ, không được sử dụng vòi phun nước áp lực cao để vệ sinh biến tần có IP54; chỉ nên dùng khăn ẩm hoặc hút bụi. Đối với biến tần IP65/IP66, có thể sử dụng tia nước áp lực thấp/mạnh nhưng cần tuân thủ hướng dẫn của nhà sản xuất về khoảng cách và áp lực.
• Kiểm tra: Thường xuyên kiểm tra tình trạng của các gioăng, đệm và gland cáp để phát hiện sớm các dấu hiệu hư hỏng, lão hóa (nứt, chai cứng) và thay thế kịp thời. Đây là các bộ phận dễ bị suy giảm chức năng theo thời gian.
• Kiểm soát môi trường: Đảm bảo rằng hệ thống thông gió, điều hòa không khí hoặc bộ lọc khí (nếu có) trong tủ điện hoạt động hiệu quả để duy trì điều kiện môi trường bên trong tủ ở mức tối ưu.

Việc tuân thủ nghiêm ngặt các lưu ý này sẽ giúp kéo dài tuổi thọ của biến tần, đảm bảo an toàn cho hoạt động sản xuất và tối ưu hóa hiệu quả đầu tư.

6. Kết Luận

Tiêu chuẩn bảo vệ IP của biến tần là một yếu tố then chốt quyết định đến độ bền, hiệu suất và an toàn của thiết bị trong môi trường sản xuất công nghiệp. Việc hiểu rõ ý nghĩa của từng cấp độ IP, lựa chọn biến tần phù hợp với điều kiện môi trường thực tế, và tuân thủ các quy tắc lắp đặt, vận hành, bảo trì đúng cách sẽ giúp doanh nghiệp bảo vệ khoản đầu tư, giảm thiểu rủi ro hỏng hóc, và tối ưu hóa hiệu quả hoạt động.
