Hướng dẫn chi tiết quy trình kiểm tra trước khi đưa biến tần vào vận hành

Biến tần là thiết bị quan trọng trong việc điều khiển tốc độ động cơ và tối ưu hóa quy trình sản xuất công nghiệp. Tuy nhiên, nếu không kiểm tra kỹ lưỡng trước khi vận hành, biến tần có thể gây ra lỗi hệ thống, hư hỏng thiết bị, mất an toàn và gián đoạn sản xuất. Bài viết này sẽ hướng dẫn chi tiết quy trình kiểm tra trước khi đưa biến tần vào hoạt động, bao gồm kiểm tra phần cứng, phần mềm, yếu tố an toàn và điều kiện môi trường.

1. Tầm quan trọng của Quy trình kiểm tra trước khi đưa biến tần vào vận hành

1.1. Đảm bảo an toàn cho con người và thiết bị

Tại sao quy trình kiểm tra trước khi đưa biến tần vào vận hành lại đảm bảo an toàn cho con người và thiết bị? Việc này giúp ngăn ngừa tai nạn điện bằng cách kiểm tra kỹ lưỡng nối đất, cách điện và kết nối dây đúng cách. Khả năng này trực tiếp tránh hư hỏng biến tần/động cơ, phát hiện lỗi lắp đặt hoặc cấu hình trước khi cấp điện, bảo vệ tài sản và giảm thiểu rủi ro.

1.2. Duy trì độ tin cậy và tuổi thọ thiết bị

Làm thế nào quy trình kiểm tra biến tần duy trì độ tin cậy và tuổi thọ thiết bị? Việc này cho phép phát hiện sớm lỗi tiềm ẩn, khắc phục vấn đề trước khi chúng trở nên nghiêm trọng, kéo dài tuổi thọ của biến tần. Khả năng này còn góp phần tối ưu hóa hoạt động ban đầu, đảm bảo biến tần khởi động và chạy ổn định, giảm thiểu hao mòn không cần thiết.

1.3. Giảm thiểu thời gian chết và chi phí sửa chữa

Tại sao quy trình kiểm tra biến tần giảm thiểu thời gian chết và chi phí sửa chữa? Việc này giúp tránh sự cố đột ngột, giảm thiểu gián đoạn sản xuất không mong muốn do lỗi biến tần. Khả năng này trực tiếp tiết kiệm chi phí bảo hành/sửa chữa, hạn chế hư hỏng do lỗi lắp đặt ban đầu, giảm gánh nặng tài chính cho doanh nghiệp.

1.4. Tuân thủ các tiêu chuẩn và quy định công nghiệp

Làm thế nào quy trình kiểm tra biến tần tuân thủ các tiêu chuẩn và quy định công nghiệp? Việc này đảm bảo đáp ứng yêu cầu pháp lý, hệ thống tuân thủ các quy định an toàn điện và công nghiệp hiện hành. Khả năng này còn góp phần nâng cao uy tín doanh nghiệp, thể hiện sự chuyên nghiệp và trách nhiệm trong việc triển khai và vận hành thiết bị.

2. Các bước kiểm tra phần cứng trước khi vận hành biến tần

Để đưa biến tần vào hoạt động an toàn, việc kiểm tra phần cứng là bước đầu tiên và quan trọng nhất.

2.1. Kiểm tra lắp đặt cơ khí

Kiểm tra lắp đặt cơ khí đảm bảo biến tần được cố định và có môi trường hoạt động phù hợp. Các điểm kiểm tra bao gồm:

• Vị trí lắp đặt: Đảm bảo không gian thông thoáng, đủ khoảng cách tản nhiệt theo khuyến nghị của nhà sản xuất để tránh quá nhiệt.
• Cố định biến tần: Đảm bảo biến tần được gắn chắc chắn vào tủ điện hoặc giá đỡ, không bị rung lắc trong quá trình vận hành.
• Kiểm tra tủ điện: Đảm bảo tủ điện sạch sẽ, thông gió tốt, và đạt Tiêu chuẩn bảo vệ IP phù hợp với môi trường để chống bụi, nước.

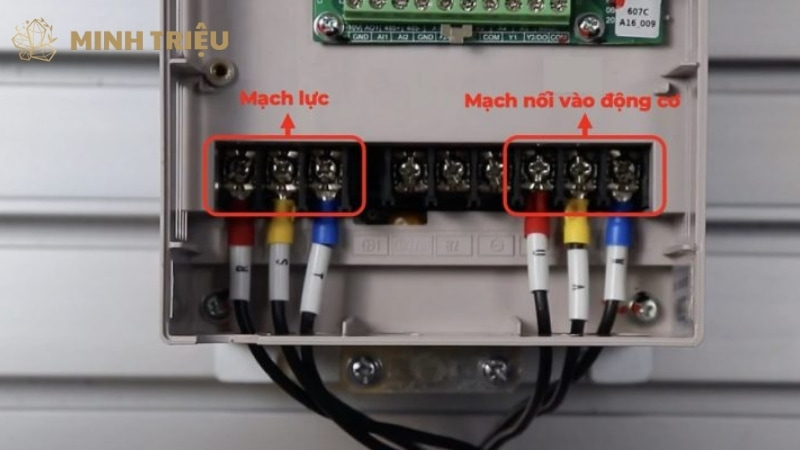

2.2. Kiểm tra kết nối điện

Kiểm tra kết nối điện là bước cực kỳ quan trọng để đảm bảo an toàn biến tần và ngăn ngừa hư hỏng. Các điểm kiểm tra bao gồm:

• Dây nguồn (Input): Đảm bảo đúng pha (R, S, T hoặc L1, L2, L3), siết chặt các đầu nối và tiết diện dây phù hợp với công suất biến tần.
• Dây động cơ (Output): Đảm bảo đúng pha (U, V, W), siết chặt các đầu nối, tiết diện dây phù hợp với dòng điện động cơ, và không có dây nào chạm vỏ hoặc các phần kim loại khác.
• Dây điều khiển: Kiểm tra kết nối tín hiệu điều khiển (analog, digital, truyền thông) đúng sơ đồ, chắc chắn và không bị lỏng lẻo.
• Nối đất (Grounding): Đảm bảo biến tần và động cơ được nối đất đúng cách và hiệu quả, điện trở nối đất đạt yêu cầu để đảm bảo an toàn điện.

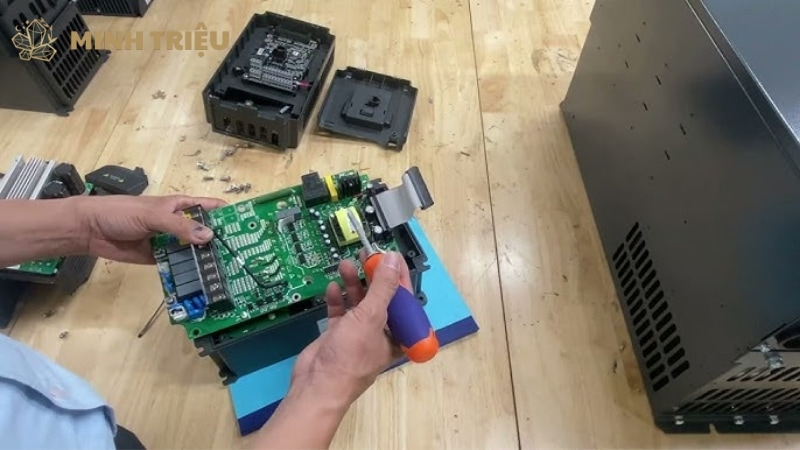

2.3. Kiểm tra các phụ kiện và module mở rộng

Kiểm tra các phụ kiện và module mở rộng đảm bảo tất cả các thành phần được tích hợp đúng cách. Các điểm kiểm tra bao gồm:

• Lắp đặt đúng cách: Đảm bảo các module I/O, card truyền thông hoặc các phụ kiện khác được lắp đặt chắc chắn vào các khe cắm tương ứng trên biến tần.
• Kết nối cáp: Kiểm tra cáp kết nối giữa biến tần và các module phụ kiện để đảm bảo không có lỗi truyền thông.

3. Các bước kiểm tra phần mềm và cấu hình biến tần

Sau khi kiểm tra phần cứng, kiểm tra trước vận hành biến tần cần tập trung vào phần mềm và cấu hình.

3.1. Kiểm tra nguồn cấp điều khiển

Kiểm tra nguồn cấp điều khiển đảm bảo mạch điều khiển của biến tần nhận được điện áp ổn định. Người thực hiện cần đảm bảo điện áp cấp cho mạch điều khiển của biến tần nằm trong dải cho phép theo thông số kỹ thuật của nhà sản xuất.

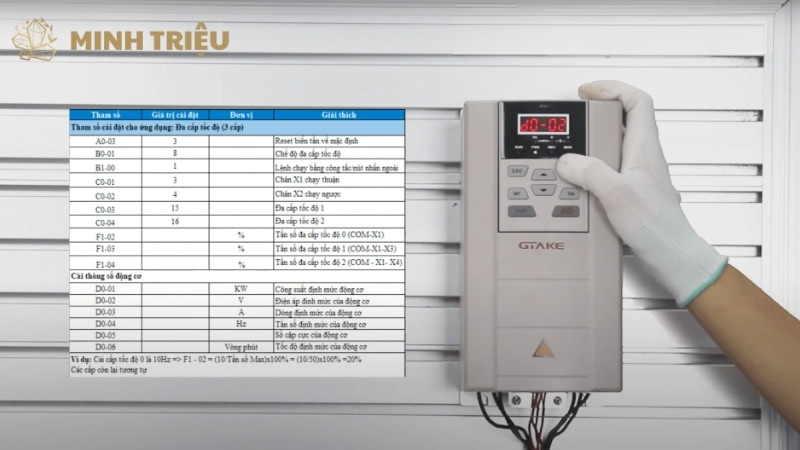

3.2. Kiểm tra thông số cài đặt cơ bản

Kiểm tra thông số cài đặt cơ bản là bước quan trọng để cấu hình biến tần phù hợp với động cơ và ứng dụng. Các thông số cần kiểm tra bao gồm:

• Reset về mặc định (nếu cần): Thực hiện reset biến tần về cài đặt mặc định của nhà sản xuất để đảm bảo không có cài đặt cũ gây xung đột.
• Thông số động cơ: Nhập chính xác công suất, điện áp, dòng điện, tần số định mức và tốc độ định mức của động cơ vào biến tần.
• Chế độ điều khiển: Chọn chế độ điều khiển phù hợp với ứng dụng (ví dụ: V/F cho tải thông thường, Vector hoặc Sensorless Vector cho tải yêu cầu mô-men xoắn cao và độ chính xác).
• Tần số max/min: Cài đặt giới hạn tần số hoạt động tối đa và tối thiểu để bảo vệ động cơ và quy trình.

3.3. Kiểm tra thông số điều khiển I/O và truyền thông

Kiểm tra thông số điều khiển I/O và truyền thông đảm bảo biến tần có thể nhận và gửi tín hiệu đúng cách. Các thông số cần kiểm tra bao gồm:

• Cài đặt đầu vào/đầu ra số (Digital I/O): Gán chức năng chính xác cho các chân I/O số (ví dụ: Start/Stop, Forward/Reverse, Fault Reset).
• Cài đặt đầu vào/đầu ra Analog (Analog I/O): Cấu hình dải tín hiệu (ví dụ: 0-10V, 4-20mA) cho tham chiếu tốc độ hoặc phản hồi từ cảm biến.
• Cài đặt truyền thông: Thiết lập địa chỉ biến tần, tốc độ baud rate, parity (đối với Serial) hoặc địa chỉ IP (đối với Ethernet) để đảm bảo giao tiếp với PLC hoặc hệ thống điều khiển khác.

3.4. Kiểm tra các chức năng bảo vệ

Kiểm tra các chức năng bảo vệ đảm bảo biến tần có thể tự bảo vệ khỏi các sự cố. Các chức năng cần kiểm tra bao gồm:

• Bảo vệ quá dòng/quá tải: Cài đặt giới hạn dòng điện và thời gian quá tải cho phép để bảo vệ động cơ và biến tần.
• Bảo vệ quá nhiệt: Cài đặt ngưỡng nhiệt độ cho biến tần và động cơ, kích hoạt cảnh báo hoặc dừng khi vượt ngưỡng.
• Bảo vệ thấp/quá áp: Cài đặt ngưỡng điện áp cho phép, đảm bảo biến tần hoạt động trong dải điện áp an toàn.

4. Kiểm tra an toàn và môi trường trước khi vận hành biến tần

Để khởi động biến tần an toàn, việc kiểm tra an toàn và môi trường là không thể thiếu.

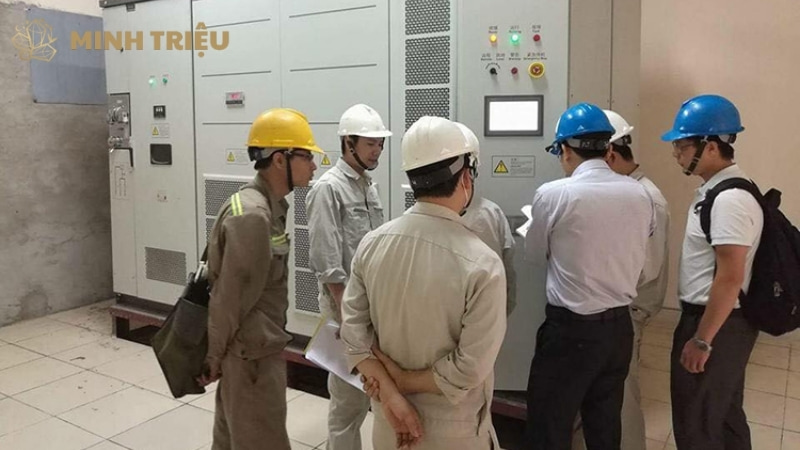

4.1. Kiểm tra các thiết bị an toàn

Kiểm tra các thiết bị an toàn đảm bảo chúng hoạt động đúng chức năng để bảo vệ nhân sự và thiết bị. Các thiết bị cần kiểm tra bao gồm:

• Nút dừng khẩn cấp (Emergency Stop): Đảm bảo hoạt động đúng, ngắt biến tần và động cơ ngay lập tức khi nhấn.
• Công tắc an toàn/khóa liên động: Kiểm tra hoạt động của các thiết bị an toàn khác trong hệ thống, đảm bảo chúng ngăn chặn hoạt động nguy hiểm khi cần thiết.

4.2. Kiểm tra môi trường lắp đặt

Kiểm tra môi trường lắp đặt đảm bảo biến tần hoạt động trong điều kiện tối ưu. Các yếu tố môi trường cần kiểm tra bao gồm:

• Nhiệt độ môi trường: Đảm bảo nằm trong dải nhiệt độ hoạt động cho phép của biến tần theo thông số kỹ thuật.
• Độ ẩm: Đảm bảo không có sự ngưng tụ hơi nước và độ ẩm nằm trong giới hạn cho phép để tránh chập mạch.
• Mức độ bụi bẩn/hóa chất: Đảm bảo biến tần được bảo vệ phù hợp với môi trường (ví dụ: tủ điện kín, bộ lọc) nếu có bụi bẩn hoặc hóa chất.

4.3. Kiểm tra hệ thống làm mát

Kiểm tra hệ thống làm mát đảm bảo biến tần không bị quá nhiệt. Các thành phần cần kiểm tra bao gồm:

• Quạt làm mát: Đảm bảo quạt hoạt động bình thường, không bị tắc nghẽn bởi bụi bẩn hoặc vật cản.
• Bộ lọc khí: Đảm bảo bộ lọc sạch sẽ, không bị bám bụi, cho phép luồng khí lưu thông tốt để tản nhiệt hiệu quả.

5. Thách thức và Giải pháp trong Quy trình kiểm tra biến tần

Quy trình kiểm tra biến tần có thể đối mặt với một số thách thức, nhưng cũng có các giải pháp hiệu quả để vượt qua.

5.1. Thách thức

Các thách thức chính bao gồm:

• Thiếu kinh nghiệm: Người thực hiện kiểm tra không có đủ kiến thức chuyên môn về biến tần công nghiệp hoặc quy trình kiểm tra cụ thể.
• Bỏ sót bước kiểm tra: Do quy trình không rõ ràng, thiếu checklist hoặc vội vàng, dẫn đến việc bỏ qua các bước quan trọng.
• Thiết bị cũ/không có tài liệu: Khó khăn trong việc tìm kiếm thông tin cài đặt hoặc sơ đồ đấu nối cho các biến tần cũ hoặc không có tài liệu đầy đủ.
• Môi trường nguy hiểm: Khó khăn khi kiểm tra trực tiếp các biến tần đặt trong môi trường nguy hiểm (ví dụ: nhiệt độ cao, hóa chất), tiềm ẩn rủi ro cho nhân sự.

5.2. Giải pháp

Các giải pháp cho những thách thức này là:

• Đào tạo chuyên sâu: Huấn luyện kỹ thuật viên về quy trình kiểm tra biến tần, bao gồm cả kiến thức lý thuyết và thực hành.
• Sử dụng checklist chi tiết: Xây dựng và tuân thủ một checklist kiểm tra chi tiết, đảm bảo không bỏ sót bước nào.
• Liên hệ nhà sản xuất/cộng đồng: Tìm kiếm tài liệu, hỗ trợ kỹ thuật từ nhà sản xuất hoặc tham gia các diễn đàn, cộng đồng chuyên ngành.
• Áp dụng công nghệ hỗ trợ: Sử dụng công nghệ như AR/VR cho kiểm tra từ xa (nếu khả thi), giúp chuyên gia hướng dẫn kỹ thuật viên tại chỗ trong môi trường nguy hiểm.

6. Kết luận

Tóm lại, kiểm tra biến tần trước khi vận hành là bước quan trọng để đảm bảo an toàn, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị. Tuân thủ quy trình kiểm tra phần cứng, phần mềm và môi trường giúp ngăn ngừa sự cố, giảm chi phí và tăng độ tin cậy hệ thống.

Trong tương lai, quy trình này sẽ được tự động hóa nhờ AI, tích hợp giám sát thông minh và hệ thống quản lý tài sản, giúp khởi động biến tần nhanh chóng và an toàn hơn. Doanh nghiệp nên đầu tư xây dựng quy trình kiểm tra chặt chẽ và đào tạo kỹ thuật để nâng cao hiệu quả sản xuất và năng lực cạnh tranh.
