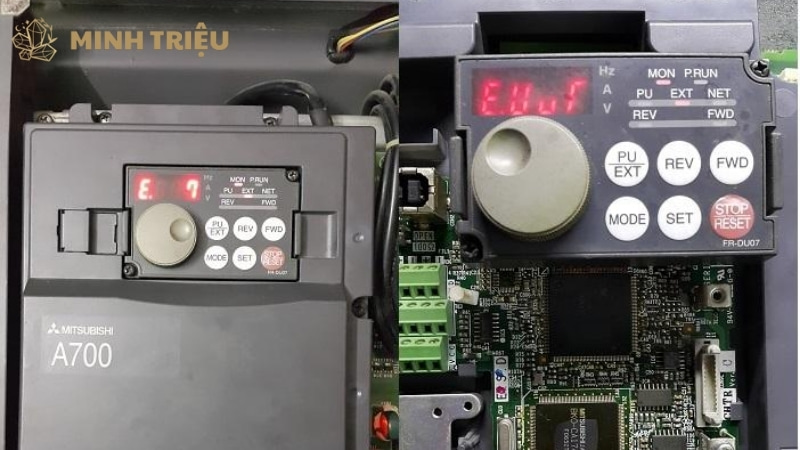

Phân Tích Mã Lỗi Trên Màn Hình Biến Tần: Hướng Dẫn Khắc Phục Sự Cố Hiệu Quả

Biến tần (Inverter) là thiết bị quan trọng trong tự động hóa công nghiệp, giúp điều khiển tốc độ và mô-men xoắn động cơ, từ đó tối ưu hóa sản xuất và tiết kiệm năng lượng. Tuy nhiên, trong quá trình vận hành, biến tần có thể hiển thị mã lỗi, báo hiệu sự cố cần được xử lý kịp thời để tránh gián đoạn sản xuất. Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết về các mã lỗi thường gặp trên biến tần, cách phân tích và xử lý lỗi một cách có hệ thống, cùng những thực tiễn tốt nhất.

1. Tầm Quan Trọng Của Việc Phân Tích Mã Lỗi Biến Tần

Tại sao việc phân tích mã lỗi trên màn hình biến tần lại có vai trò tối quan trọng trong vận hành công nghiệp? Hoạt động này giúp duy trì sự ổn định và hiệu quả của dây chuyền sản xuất. Mã lỗi không chỉ là cảnh báo mà còn là “ngôn ngữ” mà biến tần dùng để giao tiếp về tình trạng sức khỏe của nó.

1.1. Chuẩn đoán sự cố nhanh chóng và chính xác

Khả năng phân tích mã lỗi biến tần một cách nhanh chóng và chính xác là chìa khóa để xác định nguyên nhân gốc rễ của sự cố, từ đó rút ngắn thời gian tìm kiếm và khắc phục. Mỗi mã lỗi thường tương ứng với một vấn đề cụ thể, ví dụ như quá dòng, quá áp, hoặc lỗi cảm biến, giúp kỹ thuật viên khoanh vùng khu vực cần kiểm tra mà không cần mất nhiều thời gian chuẩn đoán thủ công.

1.2. Giảm thiểu thời gian ngừng sản xuất (Downtime)

Việc hiểu rõ ý nghĩa của các mã lỗi biến tần cho phép đội ngũ bảo trì phản ứng kịp thời, từ đó giảm thiểu đáng kể thời gian ngừng sản xuất (downtime) của máy móc và dây chuyền. Khi biết chính xác lỗi là gì, kỹ thuật viên có thể chuẩn bị sẵn các công cụ, linh kiện thay thế cần thiết, hoặc áp dụng ngay các biện pháp khắc phục phù hợp, tránh kéo dài thời gian chờ đợi và giảm thiểu thiệt hại về sản lượng.

1.3. Nâng cao hiệu quả bảo trì và sửa chữa

Phân tích mã lỗi biến tần giúp nâng cao hiệu quả của công tác bảo trì biến tần và sửa chữa biến tần, biến các hoạt động này trở nên chủ động và có kế hoạch hơn. Dữ liệu từ các mã lỗi có thể được ghi lại và phân tích theo thời gian, giúp nhận diện các xu hướng hỏng hóc lặp lại, từ đó xây dựng các kế hoạch bảo trì phòng ngừa hiệu quả hơn, giảm tần suất các sự cố không mong muốn.

1.4. Đảm bảo an toàn vận hành và bảo vệ thiết bị

Mã lỗi biến tần thường là cảnh báo sớm về các tình trạng nguy hiểm như quá tải, quá nhiệt, hoặc lỗi mạch, từ đó giúp đảm bảo an toàn vận hành và bảo vệ biến tần cùng các thiết bị liên quan khỏi hư hại nghiêm trọng. Việc bỏ qua các cảnh báo này có thể dẫn đến chập cháy, nổ hoặc hư hỏng vĩnh viễn cho biến tần và động cơ, gây thiệt hại lớn về người và tài sản.

2. Các Loại Mã Lỗi Biến Tần Phổ Biến

Các mã lỗi biến tần được phân loại thành nhiều nhóm khác nhau dựa trên nguyên nhân và tính chất của sự cố, giúp kỹ thuật viên dễ dàng định hướng chuẩn đoán. Việc hiểu các nhóm lỗi này là bước đầu tiên trong quá trình phân tích và khắc phục sự cố biến tần.

2.1. Mã lỗi liên quan đến nguồn cấp (Input Power Faults)

Các mã lỗi này thường xuất hiện khi có vấn đề về nguồn điện đầu vào cấp cho biến tần, ảnh hưởng đến hoạt động của bộ chỉnh lưu.

• Lỗi quá áp (Overvoltage): Xảy ra khi điện áp DC Bus vượt quá giới hạn cho phép. Nguyên nhân phổ biến: Điện áp nguồn cấp quá cao, hoặc động cơ trả năng lượng về biến tần (tải quán tính lớn) mà không có điện trở xả.
• Lỗi thấp áp (Undervoltage): Xảy ra khi điện áp DC Bus giảm xuống dưới ngưỡng an toàn. Nguyên nhân phổ biến: Điện áp nguồn cấp quá thấp, sụt áp đường dây, hoặc mất pha nguồn cấp.
• Lỗi mất pha đầu vào (Input Phase Loss): Biến tần phát hiện một hoặc nhiều pha nguồn cấp bị mất. Nguyên nhân phổ biến: Gây mất cân bằng điện áp và có thể làm hỏng bộ chỉnh lưu.

2.2. Mã lỗi liên quan đến tải và động cơ (Output/Motor Faults)

Những mã lỗi này báo hiệu các vấn đề xảy ra ở phía đầu ra của biến tần, liên quan trực tiếp đến động cơ hoặc dây dẫn động cơ.

• Lỗi quá dòng (Overcurrent): Dòng điện đầu ra vượt quá giới hạn cho phép. Nguyên nhân phổ biến: Động cơ bị kẹt, quá tải đột ngột, dây động cơ bị ngắn mạch, hoặc lỗi module công suất (IGBT).
• Lỗi quá tải (Overload): Động cơ hoạt động với tải vượt quá khả năng trong một thời gian dài. Nguyên nhân phổ biến: Gây quá nhiệt cho động cơ và biến tần.
• Lỗi mất pha đầu ra (Output Phase Loss): Biến tần phát hiện một hoặc nhiều pha đầu ra đến động cơ bị mất. Nguyên nhân phổ biến: Dây dẫn động cơ bị đứt, mối nối lỏng lẻo, hoặc lỗi module công suất.
• Lỗi ngắn mạch đầu ra (Output Short Circuit): Xảy ra khi có ngắn mạch giữa các pha đầu ra hoặc giữa pha và đất. Nguyên nhân phổ biến: Gây nguy hiểm cho biến tần và hệ thống điện.

2.3. Mã lỗi liên quan đến quá nhiệt (Over Temperature Faults)

Các mã lỗi này chỉ ra rằng nhiệt độ bên trong biến tần đã vượt quá giới hạn an toàn, cần được xử lý ngay để tránh hư hỏng linh kiện.

• Quá nhiệt biến tần (Drive Over Temperature): Nhiệt độ bên trong biến tần vượt quá ngưỡng cho phép. Nguyên nhân phổ biến: Quạt làm mát hỏng, tản nhiệt bẩn, môi trường quá nóng, hoặc biến tần bị quá tải.
• Quá nhiệt động cơ (Motor Over Temperature): Biến tần nhận tín hiệu từ cảm biến nhiệt độ động cơ (nếu có) báo rằng động cơ đang bị quá nhiệt. Nguyên nhân phổ biến: Động cơ hoạt động quá tải, hệ thống làm mát động cơ kém, hoặc lỗi cảm biến.

2.4. Mã lỗi liên quan đến điều khiển và phần cứng (Control/Hardware Faults)

Nhóm lỗi này liên quan đến các vấn đề bên trong bo mạch điều khiển, phần mềm hoặc các linh kiện điện tử khác của biến tần.

• Lỗi CPU/Processor Fault: Lỗi bên trong bộ vi xử lý của biến tần. Nguyên nhân phổ biến: Thường là lỗi phần cứng nghiêm trọng, đòi hỏi sự can thiệp của chuyên gia.
• Lỗi bộ nhớ (Memory Fault): Lỗi liên quan đến bộ nhớ lưu trữ thông số hoặc chương trình của biến tần. Nguyên nhân phổ biến: Có thể do nhiễu, lỗi phần mềm hoặc hư hỏng chip nhớ.
• Lỗi giao tiếp (Communication Fault): Lỗi khi biến tần không thể giao tiếp với các thiết bị khác (PLC, HMI) qua các cổng truyền thông. Nguyên nhân phổ biến: Cáp kết nối hỏng, cài đặt sai địa chỉ, hoặc lỗi cổng giao tiếp.
• Lỗi phần cứng nội bộ (Internal Hardware Fault): Các lỗi chung liên quan đến các mạch điện tử bên trong biến tần không thuộc các nhóm trên. Nguyên nhân phổ biến: Lỗi linh kiện trên board mạch điều khiển hoặc Driver Board.
• Lỗi cảm biến (Sensor Fault): Lỗi từ các cảm biến bên trong biến tần (ví dụ: cảm biến dòng, áp, nhiệt độ) không hoạt động chính xác. Nguyên nhân phổ biến: Cảm biến hỏng, dây kết nối cảm biến bị đứt hoặc nhiễu.

3. Hướng Dẫn Phân Tích Và Khắc Phục Mã Lỗi Biến Tần Phổ Biến

Việc phân tích mã lỗi biến tần đòi hỏi một quy trình logic và hệ thống, bắt đầu từ việc xác định mã lỗi và sau đó thực hiện các bước khắc phục cụ thể. Quy trình này giúp kỹ thuật viên sửa chữa biến tần một cách hiệu quả và an toàn.

3.1. Quy trình chung khi biến tần báo lỗi

Khi biến tần hiển thị mã lỗi, kỹ thuật viên cần tuân thủ một quy trình chuẩn để đảm bảo an toàn và hiệu quả khắc phục.

• Ghi nhận mã lỗi: Kỹ thuật viên cần ghi lại chính xác mã lỗi hiển thị trên màn hình và bất kỳ thông tin bổ sung nào như thời điểm xảy ra, điều kiện vận hành, hoặc các thông báo khác.
• Ngắt nguồn an toàn: Thực hiện quy trình ngắt nguồn điện hoàn toàn và xả điện tích tụ từ các tụ điện DC Bus theo đúng quy định an toàn (sử dụng Lockout/Tagout).
• Tham khảo tài liệu: Tra cứu sách hướng dẫn sử dụng (manual) của biến tần để tìm ý nghĩa chi tiết của mã lỗi và các bước khắc phục khuyến nghị từ nhà sản xuất.
• Kiểm tra trực quan: Quan sát biến tần và môi trường xung quanh để tìm các dấu hiệu bất thường như bụi bẩn, dây lỏng, mùi khét, linh kiện cháy xém, hoặc các vật cản luồng khí.

3.2. Phân tích và khắc phục một số mã lỗi cụ thể

Mỗi mã lỗi có nguyên nhân và cách xử lý riêng, đòi hỏi kỹ thuật viên phải có kiến thức chuyên môn để sửa chữa biến tần hiệu quả. Lỗi Overcurrent (OC): Nguyên nhân: Động cơ bị kẹt cơ khí, tải quá lớn đột ngột, dây động cơ bị ngắn mạch, lỗi module IGBT, thông số tăng/giảm tốc quá nhanh. Khắc phục:

• Kiểm tra cơ khí động cơ và tải.
• Kiểm tra dây cáp động cơ có bị ngắn mạch hoặc chạm đất không.
• Kiểm tra thông số tăng/giảm tốc, điều chỉnh lại cho phù hợp.
• Kiểm tra module IGBT bằng đồng hồ vạn năng để phát hiện lỗi.

Lỗi Overvoltage (OV): Nguyên nhân: Điện áp nguồn cấp quá cao, động cơ trả năng lượng (tải quán tính lớn) mà không có điện trở xả, thời gian giảm tốc quá nhanh. Khắc phục:

• Kiểm tra điện áp nguồn cấp.
• Kiểm tra và lắp đặt điện trở xả (Braking Resistor) nếu cần thiết.
• Tăng thời gian giảm tốc của biến tần.

Lỗi Undervoltage (UV): Nguyên nhân: Điện áp nguồn cấp quá thấp, sụt áp đường dây, mất pha nguồn cấp. Khắc phục:

• Kiểm tra điện áp nguồn cấp và đảm bảo ổn định.
• Kiểm tra các mối nối dây nguồn và contactor.
• Xác định nguyên nhân sụt áp trên đường dây.

Lỗi Over Temperature (OH/TH): Nguyên nhân: Quạt làm mát hỏng, tản nhiệt bẩn, môi trường xung quanh biến tần quá nóng, biến tần bị quá tải. Khắc phục:

• Kiểm tra và vệ sinh quạt làm mát, tản nhiệt.
• Đảm bảo không gian thông thoáng xung quanh biến tần.
• Kiểm tra tải của động cơ và môi trường lắp đặt.
• Kiểm tra cảm biến nhiệt độ của biến tần.

Lỗi Output Phase Loss (OPL): Nguyên nhân: Mất kết nối một hoặc nhiều pha từ biến tần đến động cơ, dây động cơ bị đứt, lỗi module công suất. Khắc phục:

• Kiểm tra dây cáp từ biến tần đến động cơ.
• Kiểm tra các mối nối terminal ở biến tần và động cơ.
• Kiểm tra module IGBT bằng đồng hồ vạn năng.

4. Các Thực Tiễn Tốt Nhất Trong Quản Lý Mã Lỗi Biến Tần

Để tối ưu hóa việc phân tích mã lỗi biến tần và giảm thiểu sự cố, việc áp dụng các thực tiễn tốt nhất là điều cần thiết trong công tác bảo trì biến tần và sửa chữa biến tần.

4.1. Đào tạo chuyên sâu cho kỹ thuật viên

Đào tạo chuyên sâu cho đội ngũ kỹ thuật viên là yếu tố then chốt để họ có thể hiểu và phân tích mã lỗi biến tần một cách hiệu quả. Các khóa học về cấu tạo, nguyên lý hoạt động của biến tần, ý nghĩa chi tiết của từng mã lỗi, và quy trình chuẩn đoán, khắc phục sự cố là cần thiết. Kỹ thuật viên cần được trang bị kiến thức về cả phần cứng và phần mềm của biến tần, cũng như các kỹ năng sử dụng dụng cụ đo kiểm chuyên dụng.

4.2. Xây dựng thư viện mã lỗi và hướng dẫn khắc phục nội bộ

Việc xây dựng một thư viện mã lỗi nội bộ, bao gồm ý nghĩa của từng mã lỗi và các bước khắc phục đã được kiểm chứng, giúp chuẩn hóa quy trình xử lý sự cố. Thư viện này nên được cập nhật thường xuyên với các trường hợp thực tế và kinh nghiệm từ đội ngũ kỹ thuật. Các thông tin có thể bao gồm:

• Mã lỗi và mô tả chi tiết.
• Nguyên nhân tiềm ẩn.
• Các bước kiểm tra và khắc phục từng bước.
• Linh kiện cần thay thế (nếu có).
• Lưu ý an toàn cụ thể cho từng lỗi.

4.3. Ghi chép và phân tích lịch sử lỗi

Ghi chép chi tiết và phân tích lịch sử các mã lỗi biến tần là thực tiễn quan trọng để nhận diện xu hướng, phòng ngừa sự cố tái diễn và tối ưu hóa kế hoạch bảo trì. Mỗi lần biến tần báo lỗi và được khắc phục, cần ghi lại các thông tin sau:

• Mã lỗi và thời điểm xảy ra.
• Điều kiện vận hành khi lỗi xuất hiện.
• Nguyên nhân được xác định.
• Các bước khắc phục đã thực hiện.
• Linh kiện đã thay thế (nếu có).
• Thời gian ngừng máy.

Dữ liệu này là cơ sở để thực hiện bảo trì dự đoán, giúp chuyển từ bảo trì phản ứng sang bảo trì chủ động, tối ưu hóa chi phí và thời gian.

4.4. Sử dụng công cụ chuẩn đoán và giám sát

Việc trang bị và sử dụng các công cụ chuẩn đoán và giám sát hiện đại giúp phân tích mã lỗi biến tần chính xác hơn và theo dõi tình trạng biến tần theo thời gian thực. Các công cụ này bao gồm:

• Đồng hồ vạn năng, Megohmmeter, đồng hồ đo điện dung/ESR để kiểm tra linh kiện.
• Camera nhiệt để phát hiện điểm nóng bất thường.
• Oscilloscope để phân tích dạng sóng tín hiệu.
• Phần mềm giám sát biến tần từ xa (như hệ thống SCADA, HMI) để theo dõi các thông số hoạt động và lịch sử lỗi.
• Các hệ thống bảo trì dự đoán dựa trên IoT và AI để cảnh báo sớm các nguy cơ.

5. Kết Luận

Phân tích mã lỗi biến tần hiệu quả là yếu tố then chốt giúp doanh nghiệp duy trì sản xuất liên tục, giảm downtime và tối ưu chi phí bảo trì. Việc kết hợp kiến thức chuyên môn với công nghệ chẩn đoán hiện đại giúp nâng cao hiệu quả vận hành và đảm bảo an toàn hệ thống. Doanh nghiệp nên đầu tư đào tạo kỹ thuật viên, xây dựng quy trình chuẩn và ứng dụng công cụ giám sát để biến việc phân tích mã lỗi trở thành chiến lược tối ưu hóa vận hành lâu dài.
