Nguyên lý hoạt động cơ bản của biến tần (chỉnh lưu, nghịch lưu) – Nền tảng điều khiển động cơ công nghiệp

Biến tần (còn được gọi là Inverter, VFD – Variable Frequency Drive, hoặc VSD – Variable Speed Drive) là một thiết bị điện tử công suất thiết yếu, đóng vai trò trung tâm trong việc điều khiển linh hoạt tốc độ và mô-men xoắn của động cơ điện xoay chiều trong các hệ thống sản xuất công nghiệp hiện đại. Thiết bị này thực hiện chức năng biến đổi dòng điện xoay chiều có tần số và điện áp cố định từ lưới điện thành dòng điện xoay chiều có tần số và điện áp thay đổi, từ đó mang lại khả năng kiểm soát chính xác hoạt động của máy móc.

Việc nắm vững nguyên lý hoạt động cơ bản của biến tần, đặc biệt là hai quá trình cốt lõi: chỉnh lưu và nghịch lưu, là nền tảng để hiểu sâu sắc cách biến tần tối ưu hóa năng lượng, nâng cao hiệu suất và tăng cường khả năng tự động hóa. Bài viết này sẽ đi sâu vào cấu tạo tổng quát của biến tần, phân tích chi tiết từng giai đoạn hoạt động từ chỉnh lưu, qua mạch DC trung gian, đến nghịch lưu và mạch điều khiển, đồng thời khám phá các công nghệ điều khiển chính và lợi ích mà nguyên lý này mang lại cho sản xuất công nghiệp.

1. Biến tần là gì và tại sao nó quan trọng?

Biến tần là một thiết bị điện tử công suất thực hiện chức năng chuyển đổi dòng điện xoay chiều (AC) có tần số và điện áp cố định thành dòng điện xoay chiều có tần số và điện áp thay đổi, nhằm mục đích điều khiển tốc độ và mô-men xoắn của động cơ điện xoay chiều. Thiết bị này trở nên không thể thiếu trong ngành công nghiệp hiện đại vì nó giải quyết các vấn đề cố hữu của việc điều khiển động cơ truyền thống. Cụ thể, biến tần giúp tiết kiệm năng lượng đáng kể bằng cách điều chỉnh tốc độ động cơ theo nhu cầu tải thực tế, mang lại khả năng điều khiển chính xác tốc độ và mô-men xoắn, và là yếu tố then chốt trong việc nâng cao mức độ tự động hóa của các quy trình sản xuất.

2. Cấu tạo tổng quát của một biến tần

Cấu tạo tổng quát của một biến tần bao gồm bốn khối chức năng chính, mỗi khối đảm nhiệm một vai trò cụ thể trong quá trình chuyển đổi và điều khiển năng lượng điện.

Sơ đồ khối cơ bản của biến tần:

• Mạch chỉnh lưu (Rectifier): Khối này tiếp nhận dòng điện xoay chiều từ lưới điện và chuyển đổi nó thành dòng điện một chiều.
• Mạch DC trung gian (DC Link/Bus): Sau khi được chỉnh lưu, dòng điện một chiều được lưu trữ và làm phẳng tại đây, tạo ra một nguồn DC ổn định.
• Mạch nghịch lưu (Inverter): Khối này có nhiệm vụ biến đổi dòng điện một chiều từ mạch DC trung gian trở lại thành dòng điện xoay chiều với tần số và điện áp có thể thay đổi.
• Mạch điều khiển (Control Circuit): Đây là “bộ não” của biến tần, quản lý toàn bộ quá trình chuyển đổi, thực hiện các thuật toán điều khiển và giám sát hoạt động của biến tần và động cơ.

Mỗi khối chức năng này đóng vai trò quan trọng trong việc đảm bảo quá trình chuyển đổi năng lượng diễn ra hiệu quả và chính xác, từ đó cho phép biến tần điều khiển động cơ một cách linh hoạt.

3. Nguyên lý hoạt động chi tiết của biến tần

Nguyên lý hoạt động cơ bản của biến tần diễn ra theo một chuỗi các giai đoạn chuyển đổi điện năng, từ dòng xoay chiều đầu vào đến dòng xoay chiều đầu ra có thể điều chỉnh được, thông qua mạch DC trung gian và sự điều khiển của mạch điều khiển.

3.1. Giai đoạn 1: Chỉnh lưu (Rectification)

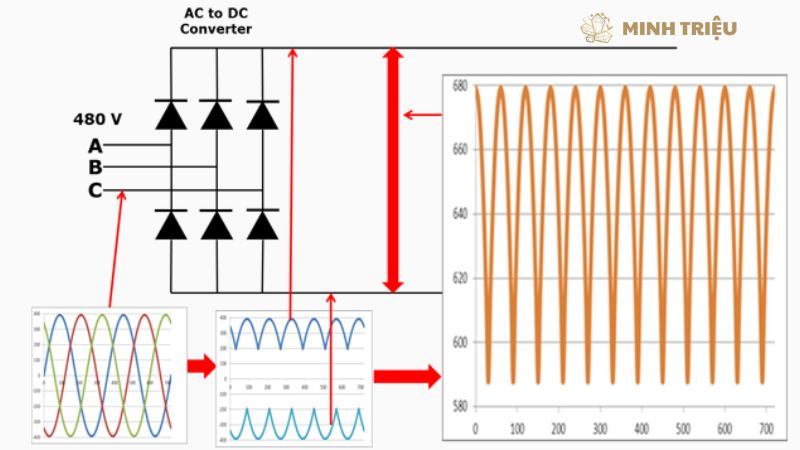

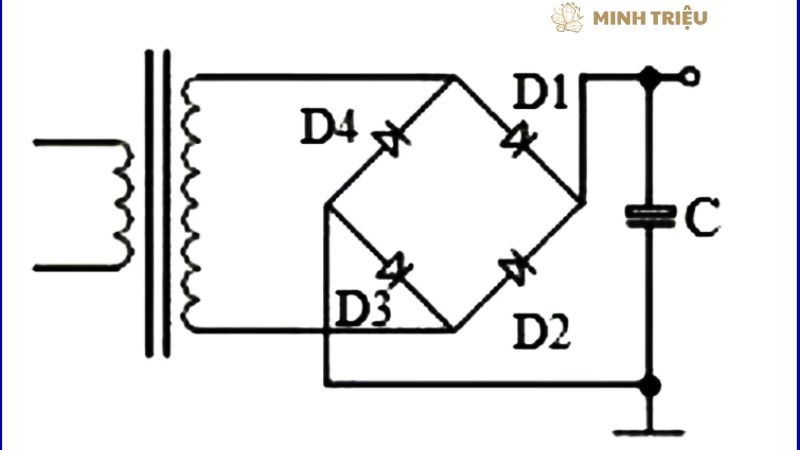

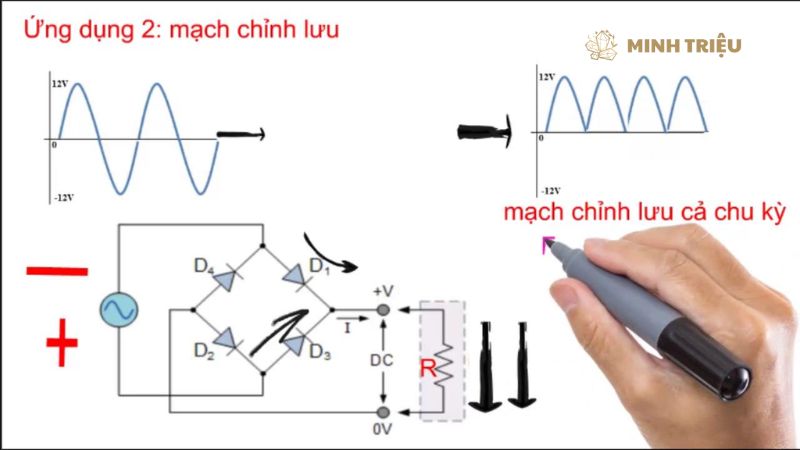

Mục đích của giai đoạn chỉnh lưu là chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC). Mạch chỉnh lưu thường sử dụng cầu diode, phổ biến nhất là chỉnh lưu cầu 3 pha đối với các biến tần công nghiệp. Các diode này chỉ cho phép dòng điện đi qua một chiều, từ đó biến đổi dạng sóng AC hình sin thành dạng sóng DC gợn sóng. Sau đó, một bộ lọc bao gồm tụ điện và/hoặc cuộn cảm được sử dụng để làm phẳng điện áp DC, loại bỏ các gợn sóng và tạo ra một điện áp DC cố định (hoặc gần cố định) tại mạch DC trung gian.

Đặc điểm của giai đoạn chỉnh lưu:

• Đầu vào: Dòng điện xoay chiều (AC) có tần số và điện áp cố định (ví dụ: 380V, 50Hz).
• Thành phần chính: Cầu diode, tụ điện lọc.
• Đầu ra: Dòng điện một chiều (DC) có điện áp cố định (thường khoảng 1.35×Vline_rms đối với 3 pha).

3.2. Giai đoạn 2: Mạch DC trung gian (DC Link/Bus)

Mục đích của mạch DC trung gian là lưu trữ năng lượng DC đã được chỉnh lưu và cung cấp một nguồn DC ổn định cho mạch nghịch lưu. Thành phần chính của mạch này là một bank các tụ điện lớn (bank of capacitors), có nhiệm vụ làm phẳng điện áp DC còn sót lại từ mạch chỉnh lưu và lưu trữ một lượng năng lượng đáng kể. Mạch DC trung gian đóng vai trò quan trọng trong việc đảm bảo nguồn cấp ổn định, giảm thiểu gợn sóng điện áp, và có khả năng hấp thụ năng lượng tái sinh từ động cơ khi nó hoạt động ở chế độ hãm (ví dụ: khi động cơ giảm tốc hoặc khi tải quán tính lớn làm quay động cơ).

3.3. Giai đoạn 3: Nghịch lưu (Inversion)

Mục đích của giai đoạn nghịch lưu là chuyển đổi dòng điện một chiều (DC) từ mạch DC trung gian thành dòng điện xoay chiều (AC) có tần số và điện áp thay đổi, phù hợp để điều khiển động cơ. Mạch nghịch lưu sử dụng các linh kiện bán dẫn công suất, phổ biến nhất hiện nay là IGBT (Insulated Gate Bipolar Transistor), được bố trí theo cấu hình cầu H hoặc cầu 3 pha. Nguyên lý hoạt động của mạch nghịch lưu dựa trên điều chế độ rộng xung (PWM – Pulse Width Modulation). Mạch điều khiển sẽ bật/tắt các IGBT với tốc độ rất cao (tần số chuyển mạch hàng kHz). Bằng cách thay đổi độ rộng của các xung (duty cycle) mà các IGBT này được bật, mạch điều khiển có thể điều khiển điện áp đầu ra. Đồng thời, bằng cách thay đổi tần số bật/tắt của các nhóm xung, mạch điều khiển có thể thay đổi tần số đầu ra. Các xung PWM này, khi được lọc (thường là bởi cuộn cảm và điện cảm tự thân của động cơ), sẽ tạo ra dạng sóng sin gần đúng, từ đó điều khiển động cơ quay với tốc độ và mô-men xoắn mong muốn.

Quá trình tạo dạng sóng AC bằng PWM:

• Tạo xung vuông: Mạch điều khiển tạo ra các xung vuông với độ rộng khác nhau.
• Đóng/ngắt IGBT: Các xung này được dùng để điều khiển các IGBT trong mạch nghịch lưu đóng hoặc ngắt dòng điện DC.
• Tạo điện áp trung bình: Do tần số chuyển mạch cao, động cơ “cảm nhận” được một điện áp trung bình tương ứng với độ rộng xung.
• Thay đổi tần số: Bằng cách thay đổi tốc độ lặp lại của chuỗi xung, tần số đầu ra được điều chỉnh.
• Lọc tự nhiên: Cuộn cảm của động cơ hoạt động như một bộ lọc, làm mịn các xung vuông thành dạng sóng gần sin.

3.4. Giai đoạn 4: Mạch điều khiển (Control Circuit)

Mạch điều khiển là “bộ não” của biến tần, quản lý toàn bộ quá trình chuyển đổi năng lượng và điều khiển động cơ. Thành phần cốt lõi của mạch điều khiển là một vi điều khiển (microcontroller) hoặc DSP (Digital Signal Processor) mạnh mẽ, có khả năng thực hiện các phép tính phức tạp trong thời gian thực.

Các chức năng chính của mạch điều khiển:

• Tạo tín hiệu PWM: Phát sinh các tín hiệu điều chế độ rộng xung chính xác để điều khiển các IGBT trong mạch nghịch lưu.

• Thực hiện các thuật toán điều khiển: Áp dụng các thuật toán phức tạp như V/f, Vector Control, hoặc DTC để điều khiển tốc độ và mô-men xoắn của động cơ một cách tối ưu.
• Giám sát các thông số: Liên tục theo dõi các thông số quan trọng của hệ thống như dòng điện động cơ, điện áp đầu ra, nhiệt độ của biến tần và động cơ.
• Thực hiện các chức năng bảo vệ: Kích hoạt các cơ chế bảo vệ khi phát hiện các sự cố như quá tải, quá áp, thấp áp, ngắn mạch, quá nhiệt, đảm bảo an toàn cho biến tần và động cơ.
• Giao tiếp: Cho phép biến tần giao tiếp với người dùng thông qua màn hình hiển thị hoặc các thiết bị bên ngoài như PLC (Programmable Logic Controller), SCADA (Supervisory Control and Data Acquisition) thông qua các giao thức truyền thông công nghiệp.

4. Các công nghệ điều khiển chính trong biến tần (liên quan đến nguyên lý)

Nguyên lý hoạt động cơ bản của biến tần (chỉnh lưu, nghịch lưu) là nền tảng cho nhiều công nghệ điều khiển khác nhau, mỗi công nghệ tối ưu hóa hiệu suất điều khiển động cơ theo những cách riêng biệt.

Các công nghệ điều khiển chính trong Biến tần

• Điều khiển V/f: Giữ tỷ lệ điện áp/tần số không đổi để duy trì từ thông động cơ. Đơn giản, chi phí thấp, dễ cài đặt. Bơm, quạt, băng tải đơn giản, máy khuấy.

• Điều khiển Vector (FOC): Phân tách dòng điện động cơ thành hai thành phần (từ thông và mô-men xoắn) để điều khiển độc lập. Điều khiển tốc độ và mô-men xoắn chính xác cao, dải tốc độ rộng, phản ứng nhanh. Cần trục, thang máy, máy công cụ (CNC), robot.
• Điều khiển trực tiếp mô-men xoắn (DTC): Điều khiển trực tiếp từ thông và mô-men xoắn dựa trên trạng thái tức thời của động cơ, không cần bộ điều biến PWM. Phản ứng mô-men xoắn cực nhanh, độ chính xác rất cao, hiệu suất tối ưu. Máy nghiền, máy ép, cẩu trục lớn, hệ thống truyền động công suất cao.

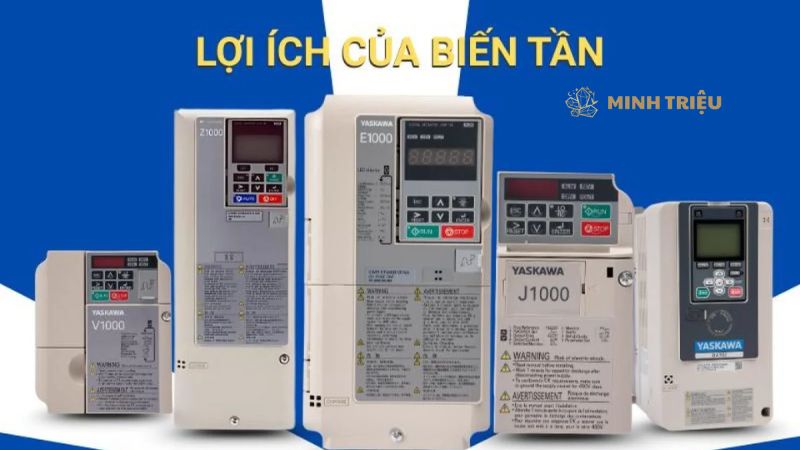

6. Lợi ích của nguyên lý hoạt động này trong sản xuất công nghiệp

Nguyên lý hoạt động cơ bản của biến tần mang lại những lợi ích to lớn và thiết yếu cho ngành sản xuất công nghiệp, biến nó thành một công nghệ không thể thiếu.

Các lợi ích chính:

• Tiết kiệm năng lượng: Khả năng điều khiển tốc độ động cơ theo tải thực tế giúp giảm đáng kể lượng điện năng tiêu thụ. Thay vì chạy động cơ ở tốc độ tối đa không cần thiết, biến tần điều chỉnh công suất đầu ra phù hợp với nhu cầu, loại bỏ lãng phí năng lượng.
• Điều khiển chính xác: Biến tần cho phép kiểm soát tốc độ và mô-men xoắn của động cơ một cách linh hoạt và chính xác. Điều này rất quan trọng trong các quy trình sản xuất yêu cầu độ ổn định cao, giúp cải thiện chất lượng sản phẩm và giảm sai số.
• Bảo vệ thiết bị: Nguyên lý khởi động mềm và dừng mềm của biến tần giúp giảm sốc cơ học và va đập lên động cơ và các bộ phận truyền động. Kết hợp với các chức năng bảo vệ tích hợp (quá tải, quá áp, ngắn mạch, quá nhiệt), biến tần kéo dài tuổi thọ của thiết bị, giảm chi phí bảo trì và sửa chữa.
• Tăng cường tự động hóa: Khả năng tích hợp dễ dàng của biến tần với các hệ thống điều khiển cấp cao như PLC và SCADA là một yếu tố then chốt. Điều này cho phép xây dựng các dây chuyền sản xuất tự động hoàn toàn, nâng cao hiệu quả vận hành và khả năng giám sát từ xa.

7. Kết luận

Việc hiểu rõ nguyên lý hoạt động cơ bản của biến tần (chỉnh lưu, nghịch lưu) là nền tảng vững chắc để khai thác tối đa tiềm năng của công nghệ này trong sản xuất công nghiệp. Từ việc biến đổi dòng điện xoay chiều thành một chiều thông qua chỉnh lưu, ổn định nguồn điện tại mạch DC trung gian, đến việc tạo ra dòng điện xoay chiều có thể điều chỉnh được thông qua nghịch lưu và sự quản lý tinh vi của mạch điều khiển, mỗi giai đoạn đều đóng góp vào khả năng điều khiển động cơ hiệu quả. Những nguyên lý này đã mang lại những lợi ích to lớn về tiết kiệm năng lượng, điều khiển chính xác, bảo vệ thiết bị và tăng cường tự động hóa, định hình nên một kỷ nguyên mới trong sản xuất.
