Mạch Điều Khiển và Xử Lý Tín Hiệu trong Biến Tần Công Nghiệp

Biến tần (inverter) giữ vai trò then chốt trong sản xuất công nghiệp, điều chỉnh tốc độ và mô-men xoắn động cơ xoay chiều, từ đó tối ưu hóa quy trình sản xuất, cắt giảm đáng kể mức tiêu thụ năng lượng và kéo dài tuổi thọ thiết bị. Trung tâm của mỗi hệ thống biến tần là mạch điều khiển và xử lý tín hiệu, một “bộ não” phức tạp chịu trách nhiệm tiếp nhận, diễn giải và phản hồi các tín hiệu đa dạng để đảm bảo hoạt động hiệu quả và an toàn. Bài viết này sẽ đi sâu vào cấu trúc tinh vi của mạch điều khiển, làm rõ cách thức xử lý tín hiệu, khám phá những công nghệ tiên tiến đang định hình tương lai của biến tần, và minh chứng cho những lợi ích thực tiễn mà chúng mang lại trong nhiều lĩnh vực công nghiệp khác nhau.

1. Giới Thiệu Chung về Biến Tần và Tầm Quan Trọng của Mạch Điều Khiển

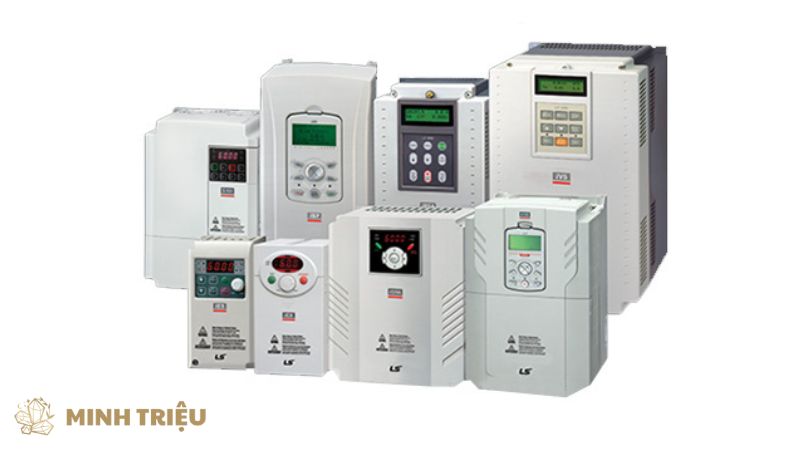

1.1. Biến tần (Inverter) là gì?

Biến tần, hay bộ biến tần, là thiết bị điện tử công suất có chức năng biến đổi dòng điện xoay chiều ở tần số và điện áp cố định thành dòng điện xoay chiều có tần số và điện áp thay đổi, cho phép điều khiển tốc độ động cơ một cách linh hoạt. Thiết bị này đóng vai trò then chốt trong các ngành công nghiệp hiện đại, bởi lẽ nó không chỉ tiết kiệm năng lượng bằng cách tối ưu hóa hoạt động của động cơ theo yêu cầu tải mà còn nâng cao hiệu suất sản xuất và gia tăng tuổi thọ của máy móc. Việc điều chỉnh chính xác tốc độ quay của động cơ thông qua biến tần giúp các hệ thống hoạt động hiệu quả hơn, giảm hao mòn cơ khí và giảm tiếng ồn.

1.2. Mạch điều khiển và xử lý tín hiệu: “Bộ não” của biến tần

Mạch điều khiển và xử lý tín hiệu được ví như trung tâm chỉ huy của biến tần, nơi mọi quyết định vận hành được đưa ra dựa trên việc phân tích tín hiệu đầu vào và tạo ra tín hiệu điều khiển đầu ra. Vai trò cốt lõi của mạch này là quản lý toàn bộ hoạt động của biến tần, từ việc khởi động mềm động cơ đến việc duy trì tốc độ ổn định dưới các điều kiện tải biến đổi, đồng thời thực hiện các chức năng bảo vệ chống lại các sự cố điện. Việc xử lý tín hiệu chính xác và hiệu quả là yếu tố then chốt quyết định hiệu suất vận hành, độ tin cậy và tuổi thọ của toàn bộ hệ thống biến tần, đảm bảo động cơ hoạt động đúng theo yêu cầu đặt ra và tránh được các hư hỏng tiềm ẩn.

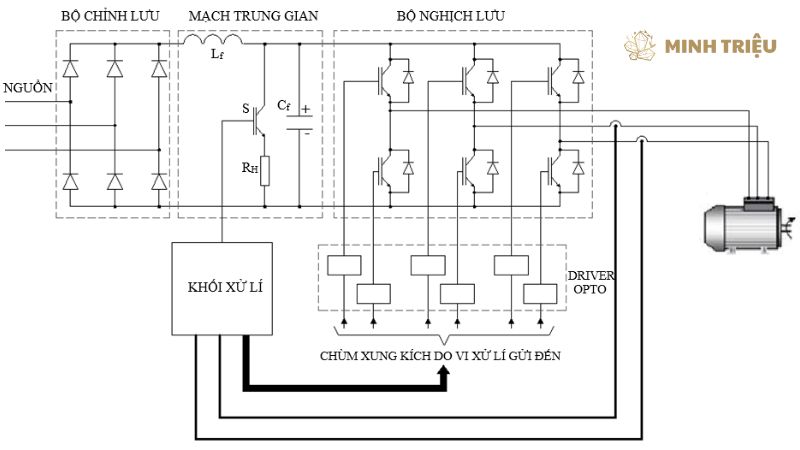

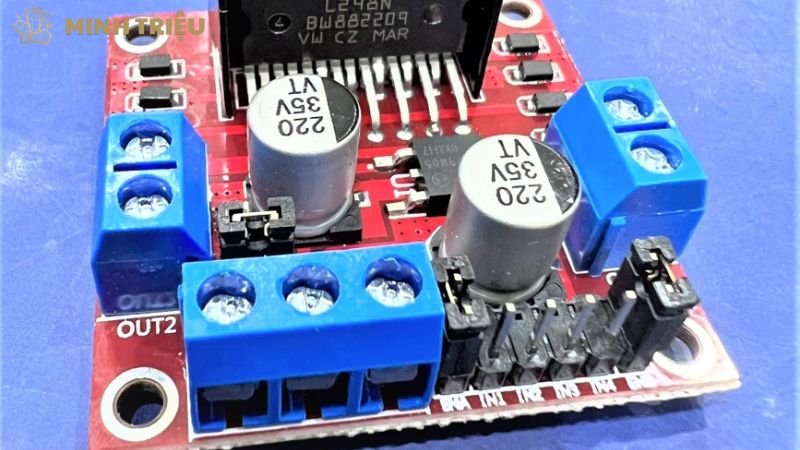

2. Cấu Trúc và Các Thành Phần Chính của Mạch Điều Khiển

Mạch điều khiển của biến tần bao gồm nhiều khối chức năng chuyên biệt, mỗi khối đảm nhiệm một nhiệm vụ cụ thể trong việc xử lý thông tin và điều khiển hoạt động của hệ thống.

2.1. Khối Vi Điều Khiển (Microcontroller Unit – MCU) hoặc Bộ Xử Lý Tín Hiệu Số (Digital Signal Processor – DSP)

Khối vi điều khiển (MCU) hoặc bộ xử lý tín hiệu số (DSP) là trái tim của mạch điều khiển, chịu trách nhiệm thực hiện các thuật toán điều khiển phức tạp như PID, điều khiển vector (Vector Control) hoặc điều khiển trực tiếp mô-men xoắn (DTC). Nhiệm vụ chính của MCU/DSP là nhận tín hiệu từ các cảm biến, xử lý dữ liệu theo các chương trình đã lập trình sẵn, và sau đó xuất ra các tín hiệu điều khiển cần thiết để điều khiển khối công suất. Việc lựa chọn giữa MCU và DSP thường phụ thuộc vào độ phức tạp của thuật toán và yêu cầu về tốc độ xử lý: DSP thường được ưu tiên cho các ứng dụng yêu cầu xử lý tín hiệu thời gian thực cực nhanh và chính xác cao.

2.2. Khối Nhận Tín Hiệu Đầu Vào

Khối nhận tín hiệu đầu vào có nhiệm vụ thu thập mọi thông tin cần thiết về trạng thái hoạt động của động cơ và các yêu cầu điều khiển từ bên ngoài. Các thành phần chính bao gồm:

• Cảm biến dòng điện và điện áp: Các cảm biến này liên tục đo lường các thông số điện như dòng điện (Current) và điện áp (Voltage) đầu ra cung cấp cho động cơ, cung cấp dữ liệu phản hồi quan trọng để MCU/DSP điều chỉnh đầu ra.
• Cảm biến nhiệt độ: Cảm biến nhiệt độ được đặt ở các vị trí chiến lược để giám sát nhiệt độ của biến tần và động cơ, giúp bảo vệ hệ thống khỏi tình trạng quá nhiệt gây hư hỏng.
• Tín hiệu điều khiển từ bên ngoài: Biến tần có thể nhận nhiều loại tín hiệu điều khiển từ các thiết bị ngoại vi như PLC (Programmable Logic Controller) hoặc HMI (Human Machine Interface), bao gồm tín hiệu analog (4-20mA, 0-10V) để điều khiển tốc độ hoặc tín hiệu số (Digital Input/Output – DI/DO) để khởi động/dừng. Ngoài ra, truyền thông công nghiệp như Modbus, Profibus, EtherCAT, CANopen cũng cung cấp phương thức giao tiếp số để điều khiển và giám sát từ xa.
• Mạch chuyển đổi ADC (Analog-to-Digital Converter): Để các tín hiệu analog từ cảm biến có thể được MCU/DSP xử lý, mạch ADC thực hiện việc chuyển đổi tín hiệu analog thành tín hiệu số, với độ chính xác và tốc độ chuyển đổi cao để đảm bảo dữ liệu đầu vào là đáng tin cậy.

2.3. Khối Điều Chế Độ Rộng Xung (PWM)

Khối điều chế độ rộng xung (PWM) là thành phần chịu trách nhiệm tạo ra các xung điều khiển có độ rộng khác nhau, được sử dụng để điều khiển các linh kiện công suất như IGBT (Insulated Gate Bipolar Transistor) hoặc Mosfet (Metal-Oxide-Semiconductor Field-Effect Transistor) trong mạch công suất.

Bằng cách điều chỉnh độ rộng của các xung PWM, mạch điều khiển có thể thay đổi điện áp và tần số đầu ra của biến tần, từ đó điều khiển chính xác tốc độ và mô-men xoắn của động cơ xoay chiều. Kỹ thuật điều chế PWM hiệu quả là yếu tố then chốt để tạo ra sóng sin xấp xỉ tốt nhất, giảm thiểu hài và tối ưu hóa hiệu suất của động cơ.

2.4. Khối Xử Lý và Bảo Vệ

Khối xử lý và bảo vệ đảm bảo hoạt động an toàn và ổn định của biến tần bằng cách phát hiện và xử lý các sự cố tiềm ẩn. Các tính năng chính bao gồm:

• Mạch bảo vệ: Các mạch bảo vệ này liên tục giám sát các thông số hoạt động để phát hiện các tình trạng nguy hiểm như quá dòng (Overcurrent), quá áp (Overvoltage), thấp áp (Undervoltage), và quá nhiệt (Overheat). Khi một ngưỡng an toàn bị vượt quá, mạch sẽ tự động kích hoạt các biện pháp bảo vệ, như ngắt biến tần hoặc giảm công suất để ngăn ngừa hư hỏng.
• Mạch lọc nhiễu, chống nhiễu: Để đảm bảo tín hiệu sạch và đáng tin cậy, mạch lọc nhiễu được tích hợp để loại bỏ các nhiễu điện từ (EMI/EMC) phát sinh từ các thiết bị khác hoặc chính biến tần. Việc này giúp đảm bảo hoạt động ổn định và tin cậy của toàn bộ hệ thống điều khiển.
• Mạch giám sát trạng thái: Mạch giám sát trạng thái liên tục theo dõi các thông số hoạt động quan trọng của biến tần, cung cấp dữ liệu để hiển thị trên màn hình hoặc gửi về hệ thống điều khiển cấp cao hơn, giúp người vận hành nắm bắt được tình hình hoạt động của thiết bị.

2.5. Khối Giao Tiếp (Communication Interface)

Khối giao tiếp cho phép biến tần tương tác với các hệ thống điều khiển khác và người vận hành. Các giao diện phổ biến bao gồm:

• Cổng giao tiếp RS485, Ethernet: Các cổng giao tiếp này cho phép kết nối biến tần với PLC, HMI hoặc hệ thống SCADA (Supervisory Control and Data Acquisition), tạo điều kiện cho việc điều khiển từ xa, giám sát trạng thái và thu thập dữ liệu một cách tập trung.
• Màn hình hiển thị (Display): Một màn hình hiển thị tích hợp trên biến tần cung cấp giao diện trực quan để hiển thị các thông số vận hành như tốc độ, dòng điện, điện áp, tần số, và trạng thái lỗi, giúp người vận hành dễ dàng kiểm soát và khắc phục sự cố.

3. Quy Trình Xử Lý Tín Hiệu và Nguyên Lý Điều Khiển

Quy trình xử lý tín hiệu trong biến tần là một chuỗi các bước logic, từ việc thu nhận thông tin đến việc thực thi các lệnh điều khiển, đảm bảo động cơ hoạt động theo yêu cầu.

3.1. Nhận và Chuyển Đổi Tín Hiệu

Quy trình bắt đầu khi tín hiệu từ các cảm biến (dòng điện, điện áp, nhiệt độ) và lệnh điều khiển từ các thiết bị ngoại vi được thu thập bởi khối đầu vào của mạch điều khiển. Ngay sau đó, các tín hiệu analog này sẽ được mạch ADC chuyển đổi thành tín hiệu số, một định dạng mà MCU/DSP có thể hiểu và xử lý. Việc chuyển đổi này phải diễn ra nhanh chóng và chính xác để đảm bảo độ tin cậy của dữ liệu đầu vào.

3.2. Xử Lý Thuật Toán và Điều Khiển

Sau khi tín hiệu được số hóa, MCU/DSP sẽ thực hiện các thuật toán điều khiển phức tạp, chẳng hạn như điều khiển vector hoặc điều khiển PID. Mục tiêu của các thuật toán này là so sánh tín hiệu phản hồi từ động cơ (ví dụ: dòng điện thực tế, tốc độ quay thực tế) với tín hiệu cài đặt (Setpoint) do người dùng hoặc hệ thống điều khiển đặt ra. Dựa trên sự chênh lệch này, MCU/DSP sẽ tính toán các giá trị điều chỉnh cần thiết để duy trì tốc độ, mô-men xoắn hoặc các thông số khác của động cơ ở mức mong muốn.

3.3. Tạo Tín Hiệu Điều Khiển Công Suất

Sau khi các giá trị điều chỉnh được tính toán, tín hiệu điều khiển đã qua xử lý sẽ được chuyển đổi thành các xung PWM. Các xung PWM này đóng vai trò là “lệnh” để điều khiển trạng thái đóng/mở của các linh kiện công suất như IGBT hoặc Mosfet trong mạch công suất của biến tần. Bằng cách điều chỉnh độ rộng và tần số của các xung này, mạch điều khiển có thể tạo ra dạng sóng điện áp và dòng điện phù hợp để cấp cho động cơ, từ đó điều khiển chính xác tốc độ và mô-men xoắn của nó.

3.4. Vòng Lặp Phản Hồi (Feedback Loop)

Vòng lặp phản hồi (Feedback Loop) là một nguyên lý điều khiển cơ bản và cực kỳ quan trọng, đảm bảo hệ thống điều khiển liên tục điều chỉnh và tối ưu hóa hiệu suất. Trong biến tần, tín hiệu phản hồi từ các cảm biến (dòng điện, tốc độ, vị trí) được liên tục gửi về MCU/DSP để so sánh với các giá trị đặt. Bất kỳ sự sai lệch nào cũng sẽ được MCU/DSP xử lý để tạo ra các hiệu chỉnh kịp thời, đảm bảo động cơ hoạt động đúng theo yêu cầu. Ví dụ về vòng lặp phản hồi dòng điện giúp biến tần duy trì dòng điện ổn định, trong khi vòng lặp phản hồi tốc độ đảm bảo động cơ duy trì tốc độ mong muốn ngay cả khi tải thay đổi.

Bảng 1: Các Loại Tín Hiệu và Chức Năng Chính trong Mạch Điều Khiển

4. Các Công Nghệ và Xu Hướng Mới trong Mạch Điều Khiển Biến Tần

Ngành công nghiệp biến tần liên tục đổi mới, tích hợp các công nghệ tiên tiến để nâng cao hiệu suất, độ tin cậy và khả năng kết nối.

4.1. Ứng dụng AI và Machine Learning

Xu hướng ứng dụng AI (Trí tuệ Nhân tạo) và Machine Learning (Học máy) đang cách mạng hóa cách biến tần hoạt động, mang lại khả năng tối ưu hóa hiệu suất vượt trội. Các thuật toán AI có thể phân tích dữ liệu vận hành khổng lồ để dự đoán lỗi trước khi chúng xảy ra, từ đó cho phép bảo trì dự phòng (Predictive Maintenance) hiệu quả hơn. Hơn nữa, AI cũng cho phép điều khiển thích nghi (Adaptive Control), nơi biến tần tự động điều chỉnh các tham số hoạt động để duy trì hiệu suất tối ưu dưới các điều kiện tải hoặc môi trường thay đổi, mang lại khả năng thích ứng chưa từng có.

4.2. Vi điều khiển và DSP hiệu năng cao

Sự phát triển của vi điều khiển (MCU) và DSP (Digital Signal Processor) hiệu năng cao với tốc độ xử lý nhanh hơn và bộ nhớ lớn hơn đã cho phép thực hiện các thuật toán điều khiển phức tạp hơn và chính xác hơn. Những chip này không chỉ nâng cao tốc độ xử lý, giảm độ trễ trong vòng điều khiển mà còn cho phép tích hợp nhiều chức năng hơn vào một chip duy nhất, từ đó giảm kích thước tổng thể của biến tần và giảm chi phí sản xuất. Sự tiến bộ này là yếu tố quan trọng giúp biến tần trở nên nhỏ gọn, mạnh mẽ và kinh tế hơn.

4.3. Tích hợp IoT (Internet of Things)

Tích hợp IoT (Internet of Things) vào biến tần đang mở ra kỷ nguyên mới về khả năng kết nối và giám sát. Các biến tần hiện đại có thể kết nối trực tiếp với đám mây, cho phép giám sát và điều khiển từ xa thông qua các ứng dụng trên điện thoại thông minh hoặc máy tính. Khả năng thu thập dữ liệu lớn (Big Data) từ hàng loạt biến tần đang hoạt động giúp các nhà máy phân tích sâu hơn về hiệu suất, phát hiện các xu hướng bất thường và cải thiện quy trình sản xuất một cách tổng thể, hướng tới mô hình nhà máy thông minh.

4.4. Các chuẩn truyền thông công nghiệp tiên tiến

Sự phát triển của các chuẩn truyền thông công nghiệp tiên tiến như EtherCAT và PROFINET đã cải thiện đáng kể khả năng tăng tốc độ và độ tin cậy trong giao tiếp giữa biến tần và các thiết bị tự động hóa khác. Những chuẩn này cung cấp băng thông cao, độ trễ thấp và khả năng đồng bộ hóa vượt trội, rất quan trọng cho các ứng dụng đòi hỏi sự điều khiển chính xác và phản ứng nhanh, ví dụ như trong robot công nghiệp hoặc các dây chuyền sản xuất tự động cao.

5. Lợi Ích và Ứng Dụng Thực Tiễn

Mạch điều khiển và xử lý tín hiệu tiên tiến trong biến tần mang lại vô vàn lợi ích, góp phần định hình sự phát triển của công nghiệp 4.0.

5.1. Nâng cao hiệu suất hoạt động của hệ thống

Mạch điều khiển tinh vi cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đảm bảo động cơ hoạt động ở điểm tối ưu theo yêu cầu tải thực tế. Việc này không chỉ giảm tổn thất năng lượng do hoạt động thừa công suất mà còn nâng cao hiệu suất hoạt động tổng thể của toàn bộ hệ thống máy móc, giúp quy trình sản xuất trở nên mượt mà và hiệu quả hơn.

5.2. Tăng tuổi thọ và độ bền cho thiết bị

Khả năng của mạch điều khiển trong việc thực hiện khởi động mềm (Soft Start) và dừng mềm (Soft Stop) cho động cơ giúp giảm thiểu đáng kể ứng suất cơ học lên các bộ phận truyền động, từ đó kéo dài tuổi thọ của động cơ và các thiết bị cơ khí liên quan. Hơn nữa, các tính năng bảo vệ tích hợp chống lại quá tải, ngắn mạch và quá nhiệt ngăn ngừa hư hỏng nghiêm trọng cho cả biến tần và động cơ, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

5.3. Tiết kiệm năng lượng và chi phí sản xuất

Một trong những lợi ích lớn nhất của biến tần với mạch điều khiển hiện đại là khả năng tiết kiệm điện năng tiêu thụ đáng kể. Bằng cách chỉ cung cấp lượng năng lượng cần thiết cho tải, biến tần giúp giảm chi phí vận hành một cách hiệu quả. Đồng thời, việc giảm thiểu hao mòn và phòng ngừa lỗi thông qua các chức năng bảo vệ và giám sát cũng góp phần giảm chi phí bảo trì và kéo dài chu kỳ thay thế thiết bị.

5.4. Các ngành công nghiệp ứng dụng phổ biến

Biến tần với mạch điều khiển tiên tiến đã trở thành một thành phần không thể thiếu trong nhiều ngành công nghiệp. Các ứng dụng phổ biến bao gồm hệ thống bơm và quạt trong các nhà máy xử lý nước và hệ thống HVAC, băng tải trong logistics và sản xuất, máy nén khí để điều chỉnh áp suất, máy ép nhựa để kiểm soát chu trình ép, và trong các ngành dệt may, thép, khai thác mỏ nơi yêu cầu điều khiển động cơ với độ chính xác cao và hiệu suất tối ưu.

Bảng 2: Lợi Ích Cụ Thể của Mạch Điều Khiển Hiện Đại trong Biến Tần

Các ứng dụng thực tiễn của mạch điều khiển biến tần trong sản xuất công nghiệp bao gồm:

• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Biến tần điều khiển tốc độ quạt và bơm, duy trì nhiệt độ và áp suất tối ưu, giảm tiêu thụ năng lượng.
• Máy bơm và quạt công nghiệp: Điều khiển lưu lượng và áp suất theo nhu cầu, tránh hoạt động ở công suất định mức không cần thiết, tiết kiệm điện.
• Băng tải và hệ thống vận chuyển: Điều chỉnh tốc độ băng tải phù hợp với lưu lượng sản phẩm, đảm bảo quá trình vận chuyển mượt mà và an toàn.
• Máy ép nhựa: Điều khiển tốc độ và mô-men xoắn của động cơ bơm thủy lực, cải thiện chất lượng sản phẩm và giảm tiêu thụ năng lượng.
• Ngành dệt may: Kiểm soát tốc độ của các động cơ sợi, dệt, nhuộm, đảm bảo chất lượng sản phẩm và giảm lỗi.
• Ngành thép và khai thác mỏ: Điều khiển các động cơ công suất lớn cho máy nghiền, máy cán, băng tải hạng nặng, đảm bảo hoạt động mạnh mẽ và bền bỉ.
• Hệ thống xử lý nước thải: Điều khiển bơm và quạt thông khí để tối ưu hóa quá trình xử lý, giảm chi phí năng lượng.

6. Kết Luận

Tóm lại, mạch điều khiển và xử lý tín hiệu là yếu tố then chốt, quyết định đến hiệu suất, độ tin cậy và khả năng thích nghi của biến tần trong môi trường sản xuất công nghiệp. Từ việc thu thập dữ liệu chính xác đến việc thực thi các thuật toán điều khiển phức tạp, “bộ não” này không chỉ đảm bảo hoạt động ổn định của động cơ mà còn tối ưu hóa toàn bộ quy trình sản xuất. Với sự phát triển không ngừng của AI, Machine Learning, IoT và các chuẩn truyền thông công nghiệp tiên tiến, biến tần trong tương lai sẽ ngày càng thông minh hơn, hiệu quả hơn, và đóng vai trò trung tâm trong cuộc cách mạng công nghiệp 4.0.
