Lựa Chọn Biến Tần Theo Loại Tải: Chìa Khóa Tối Ưu Hóa Hiệu Suất Và Tuổi Thọ Trong Sản Xuất Công Nghiệp

Trong bối cảnh công nghiệp hiện đại, vai trò của biến tần là không thể phủ nhận; nó hoạt động như một công cụ linh hoạt, điều khiển vô số loại động cơ, từ bơm, quạt đến băng tải và máy công cụ, góp phần nâng cao hiệu quả quy trình, giảm chi phí vận hành và thúc đẩy tự động hóa sản xuất. Tuy nhiên, để tận dụng tối đa những lợi ích này, việc lựa chọn biến tần theo loại tải mà động cơ đang điều khiển là cực kỳ quan trọng. Việc lựa chọn không phù hợp có thể dẫn đến các sự cố, hư hỏng sớm, và phát sinh chi phí vận hành, bảo trì không cần thiết, đồng thời ảnh hưởng tiêu cực đến chất lượng sản phẩm và năng suất. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách lựa chọn biến tần theo loại tải, tập trung vào hai loại tải chính là tải mô-men không đổi và tải biến mô, phân tích rõ ràng đặc điểm, yêu cầu riêng của từng loại tải đối với biến tần.

1. Hiểu Rõ Các Loại Tải Của Động Cơ Điện

Tải của động cơ điện là chính là lực cản hoặc công việc cụ thể mà động cơ phải thực hiện, và đặc tính của tải này sẽ ảnh hưởng trực tiếp đến mô-men xoắn và công suất mà động cơ cần sinh ra, từ đó quyết định yêu cầu về biến tần. Việc phân loại tải động cơ là nền tảng quan trọng để lựa chọn biến tần phù hợp, đảm bảo hiệu suất và tuổi thọ cho toàn hệ thống.  Các loại tải thường được phân loại dựa trên đặc tính mô-men xoắn và mối quan hệ với tốc độ:

1.1. Tải mô-men không đổi (Constant Torque Load)

• Đặc điểm: Loại tải này yêu cầu mô-men xoắn gần như không thay đổi trong toàn bộ dải tốc độ hoạt động của động cơ. Điều này có nghĩa là, dù động cơ chạy chậm hay nhanh, lực cản mà nó phải vượt qua vẫn giữ ở một mức tương đối ổn định.
• Mối quan hệ Công suất – Tốc độ: Với tải mô-men không đổi, công suất tiêu thụ của động cơ tỷ lệ thuận với tốc độ (P ∝ N). Khi tốc độ tăng, công suất cần thiết cũng tăng theo tỷ lệ tương ứng.
• Ví dụ điển hình: Các ứng dụng phổ biến của tải mô-men không đổi bao gồm băng tải (vận chuyển vật liệu với lực cản không đổi), máy nén khí Piston (nén khí với áp suất ổn định), máy ép (tạo lực nén không đổi), máy trộn (trộn vật liệu với độ nhớt không đổi), máy đùn (ép vật liệu qua khuôn), cẩu trục và thang máy (nâng hạ tải trọng gần như cố định).

1.2. Tải biến mô (Variable Torque Load)

• Đặc điểm: Đối với loại tải này, mô-men xoắn yêu cầu thay đổi đáng kể theo tốc độ, cụ thể là mô-men xoắn tỷ lệ thuận với bình phương tốc độ (T ∝ N$^2$). Khi tốc độ tăng, mô-men xoắn yêu cầu tăng lên rất nhanh.
• Mối quan hệ Công suất – Tốc độ: Điểm đặc trưng nhất của tải biến mô là công suất tiêu thụ của động cơ tỷ lệ thuận với lập phương tốc độ (P ∝ N$^3$). Điều này có nghĩa là, một sự thay đổi nhỏ về tốc độ sẽ dẫn đến sự thay đổi lớn về công suất, mang lại tiềm năng tiết kiệm năng lượng khổng lồ khi giảm tốc độ.
• Ví dụ điển hình: Các ứng dụng phổ biến nhất của tải biến mô là các thiết bị có tính chất dòng chảy như bơm ly tâm (bơm nước, hóa chất), quạt công nghiệp (thông gió, hút bụi), và máy thổi khí (cung cấp khí nén).

1.3. Tải công suất không đổi (Constant Power Load)

• Đặc điểm: Đây là loại tải mà công suất yêu cầu gần như không đổi trong một dải tốc độ nhất định. Trong dải này, mô-men xoắn sẽ tỷ lệ nghịch với tốc độ. Loại tải này thường xuất hiện ở tốc độ cao.
• Ví dụ điển hình: Một số máy công cụ như máy tiện, máy phay khi hoạt động ở dải tốc độ cao hoặc các ứng dụng máy cuốn/xả cuộn (tension control) nơi cần duy trì công suất không đổi để kiểm soát lực căng vật liệu.

Tầm quan trọng của việc phân loại tải là không thể phủ nhận. Đây là cơ sở vững chắc để lựa chọn biến tần với khả năng quá tải, chế độ điều khiển và dải công suất phù hợp nhất, đảm bảo động cơ hoạt động hiệu quả, ổn định và bền bỉ trong suốt chu kỳ sản xuất.

2. Tác Động Của Loại Tải Đến Việc Lựa Chọn Biến Tần

Loại tải mà động cơ điều khiển có tác động trực tiếp và sâu sắc đến các tiêu chí kỹ thuật khi lựa chọn biến tần, từ công suất, khả năng quá tải đến chế độ điều khiển và các tính năng bổ sung. Đầu tiên, loại tải ảnh hưởng đến kích thước và công suất biến tần cần thiết.

• Đối với tải mô-men không đổi, biến tần cần có khả năng chịu quá tải dòng điện cao hơn đáng kể, thường là 150% dòng định mức trong 60 giây, để đáp ứng mô-men khởi động lớn và duy trì mô-men xoắn ổn định trong suốt quá trình hoạt động. Điều này là do các ứng dụng này thường đòi hỏi mô-men xoắn cao ngay từ khi khởi động và duy trì liên tục.
• Ngược lại, tải biến mô yêu cầu biến tần có khả năng quá tải thấp hơn, thường chỉ khoảng 120% dòng định mức trong 60 giây, bởi vì mô-men xoắn cần thiết ở tốc độ thấp là tương đối nhỏ và tăng dần theo bình phương tốc độ.
• Đối với tải công suất không đổi, biến tần có thể cần khả năng duy trì công suất đầu ra ổn định trên một dải tốc độ rộng, thường là ở tốc độ cao.

Thứ hai, loại tải ảnh hưởng đến chế độ điều khiển của biến tần.

• Tải biến mô thường phù hợp với chế độ điều khiển V/f (Voltage/Frequency Control) đơn giản và hiệu quả về chi phí. Chế độ này điều chỉnh điện áp và tần số theo một tỷ lệ cố định, đủ để điều khiển các ứng dụng như bơm và quạt một cách hiệu quả.
• Tuy nhiên, tải mô-men không đổi đòi hỏi chế độ điều khiển chính xác và mạnh mẽ hơn như Vector Control (hay Sensorless Vector Control) để đảm bảo mô-men xoắn ổn định, phản ứng nhanh với sự thay đổi tải và đạt được độ chính xác cao về tốc độ. Chế độ Vector điều khiển riêng biệt thành phần từ hóa và thành phần mô-men xoắn của dòng điện động cơ, giúp tối ưu hiệu suất ngay cả ở tốc độ thấp.
• Đối với tải công suất không đổi hoặc các ứng dụng yêu cầu độ chính xác vị trí/tốc độ cực cao (như máy công cụ CNC), có thể cần đến các chế độ điều khiển tiên tiến hơn như Vector Control với Encoder phản hồi hoặc thậm chí là Servo Control.

Thứ ba, loại tải cũng ảnh hưởng đến yêu cầu về hãm/phanh.

• Các tải có quán tính lớn, thường là các ứng dụng mô-men không đổi như cẩu trục, thang máy hoặc máy ly tâm, khi dừng hoặc giảm tốc độ có thể tạo ra năng lượng tái sinh và trả ngược về biến tần. Trong trường hợp này, biến tần cần được trang bị bộ hãm tái sinh (Braking Unit) và điện trở xả (Braking Resistor) để tiêu tán năng lượng dư thừa này dưới dạng nhiệt, bảo vệ biến tần khỏi quá áp.

Cuối cùng, loại tải ảnh hưởng trực tiếp đến tiềm năng tiết kiệm năng lượng.

• Tải biến mô mang lại tiềm năng tiết kiệm năng lượng rất lớn khi giảm tốc độ, bởi vì công suất tiêu thụ giảm theo lập phương tốc độ (P ∝ N$^3$). Việc giảm tốc độ chỉ 20% có thể tiết kiệm đến gần 50% năng lượng.
• Tải mô-men không đổi cũng có tiềm năng tiết kiệm năng lượng khi điều chỉnh tốc độ, mặc dù ít hơn so với tải biến mô (do P ∝ N). Tuy nhiên, việc tối ưu hóa tốc độ vẫn mang lại lợi ích đáng kể về hiệu quả và giảm mài mòn cơ khí.

3. Tiêu Chí Lựa Chọn Biến Tần Dựa Trên Loại Tải

Để lựa chọn biến tần phù hợp nhất cho từng ứng dụng, việc tuân thủ các tiêu chí dưới đây, dựa trên đặc tính của loại tải, là vô cùng quan trọng.

Xác định chính xác loại tải: Đây là bước đầu tiên và quan trọng nhất. Bạn cần phân tích rõ động cơ đang điều khiển loại tải nào: tải mô-men không đổi, tải biến mô, hay tải công suất không đổi? Việc nhận diện sai loại tải sẽ dẫn đến những lựa chọn biến tần không phù hợp, gây lãng phí hoặc hư hỏng.

Lựa chọn khả năng quá tải (Overload Capacity) phù hợp:

• Đối với tải biến mô (Light Duty/Variable Torque) như bơm và quạt, bạn nên chọn biến tần loại P (Pump/Fan Duty) với khả năng chịu quá tải điển hình là 120% dòng định mức trong 60 giây. Những biến tần này được tối ưu cho các ứng dụng không yêu cầu mô-men khởi động quá lớn.
• Đối với tải mô-men không đổi (Heavy Duty/Constant Torque) như băng tải, máy nén, máy ép, bạn cần chọn biến tần loại G (General Purpose/Heavy Duty) với khả năng chịu quá tải cao hơn, thường là 150% dòng định mức trong 60 giây. Điều này đảm bảo biến tần có thể xử lý các mô-men khởi động lớn và duy trì mô-men xoắn ổn định khi hoạt động.

Chọn chế độ điều khiển phù hợp:

• V/f Control (Điều khiển tỷ lệ điện áp/tần số): Đây là chế độ điều khiển cơ bản, đơn giản và hiệu quả chi phí, phù hợp cho các ứng dụng bơm, quạt (tải biến mô) nơi không yêu cầu độ chính xác cao về mô-men xoắn và tốc độ.
• Vector Control (Điều khiển vector): Chế độ này cung cấp khả năng điều khiển mô-men xoắn và tốc độ chính xác hơn nhiều, ngay cả ở tốc độ thấp. Nó là lựa chọn lý tưởng cho các ứng dụng băng tải, máy nén, máy ép, máy trộn (tải mô-men không đổi) và các ứng dụng yêu cầu độ chính xác cao. Vector control có thể là Sensorless Vector Control (không cần encoder) hoặc Vector Control với encoder phản hồi (cho độ chính xác cao nhất).
• Servo Control: Dành cho các ứng dụng yêu cầu độ chính xác vị trí và tốc độ cực cao, thường là một hệ thống tích hợp động cơ servo và bộ điều khiển chuyên dụng.

Khớp công suất và dòng điện định mức:

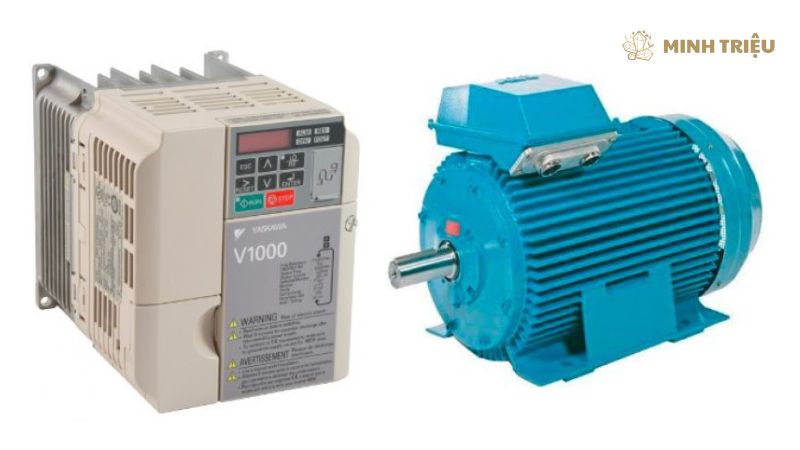

• Công suất: Biến tần phải có công suất định mức (kW hoặc HP) bằng hoặc lớn hơn công suất của động cơ.
• Dòng điện: Đây là tiêu chí chính xác và quan trọng nhất. Dòng điện định mức (Rated Current) của biến tần phải lớn hơn hoặc bằng dòng điện định mức của động cơ (được ghi trên nhãn động cơ). Điều này đảm bảo biến tần có thể cung cấp đủ dòng cho động cơ hoạt động ở tải tối đa.

Xem xét yêu cầu về hãm/phanh: Đối với các tải có quán tính lớn (như cẩu trục, máy ly tâm) hoặc các ứng dụng cần dừng nhanh, động cơ có thể tạo ra năng lượng tái sinh khi giảm tốc độ. Trong trường hợp này, bạn cần tính toán và lựa chọn bộ hãm tái sinh (Braking Unit) và điện trở xả (Braking Resistor) phù hợp để tiêu tán năng lượng này, bảo vệ biến tần khỏi quá áp DC bus.

4. Ứng Dụng Thực Tế Và Ví Dụ Điển Hình

Để minh họa rõ ràng tầm quan trọng của việc lựa chọn biến tần theo loại tải, chúng ta sẽ xem xét một số ứng dụng thực tế và ví dụ điển hình trong sản xuất công nghiệp.

Ví dụ 1: Hệ thống bơm cấp nước cho nhà máy (Tải biến mô)

Mô tả: Trong các nhà máy, hệ thống bơm nước thường hoạt động để duy trì áp suất và lưu lượng nước ổn định, phục vụ nhu cầu sản xuất hoặc sinh hoạt. Nhu cầu nước có thể thay đổi theo thời gian trong ngày hoặc theo ca sản xuất.

Đặc điểm tải: Đây là một tải biến mô điển hình. Khi nhu cầu nước giảm, tốc độ bơm có thể giảm, và công suất tiêu thụ của động cơ sẽ giảm theo lập phương tốc độ (P ∝ N$^3$).

Lựa chọn biến tần:

• Loại biến tần: Nên chọn biến tần loại P (Pump/Fan Duty) hoặc loại biến tần chuyên dụng cho bơm/quạt.
• Chế độ điều khiển: Chế độ V/f Control là đủ hiệu quả và tiết kiệm chi phí.
• Tính năng bổ sung: Rất nên có chức năng PID Control tích hợp để tự động điều chỉnh tốc độ bơm nhằm duy trì áp suất hoặc lưu lượng nước ổn định, cũng như chế độ ngủ (Sleep Mode) để biến tần tự động dừng khi nhu cầu bằng không.

Lợi ích: Việc sử dụng biến tần cho bơm có thể mang lại tiết kiệm điện năng đáng kể, thường từ 30-50% hoặc hơn, đồng thời giảm mài mòn cơ khí, kéo dài tuổi thọ của bơm và đường ống.

Ví dụ 2: Băng tải trong dây chuyền sản xuất lắp ráp (Tải mô-men không đổi)

Mô tả: Một băng tải được sử dụng để vận chuyển các sản phẩm, linh kiện nặng trong dây chuyền lắp ráp. Nó cần khởi động êm ái với tải trọng ban đầu lớn và duy trì tốc độ ổn định bất kể sự thay đổi nhỏ về tải trọng trên băng tải.

Đặc điểm tải: Đây là một tải mô-men không đổi điển hình. Động cơ cần sinh ra một mô-men xoắn ổn định để di chuyển băng tải, và mô-men khởi động có thể rất lớn.

Lựa chọn biến tần:

• Loại biến tần: Cần chọn biến tần loại G (General Purpose/Heavy Duty), được thiết kế để chịu tải nặng và mô-men không đổi.
• Chế độ điều khiển: Nên sử dụng Vector Control (Sensorless Vector Control) để đảm bảo mô-men xoắn chính xác, ổn định ngay cả ở tốc độ thấp và khi khởi động với tải nặng.
• Khả năng quá tải: Yêu cầu khả năng quá tải 150% dòng định mức trong 60 giây.
• Tính năng bổ sung: Chức năng khởi động mô-men cao và khả năng kết nối với bộ hãm/điện trở xả nếu có yêu cầu dừng nhanh hoặc tải có quán tính lớn.

Lợi ích: Khởi động và dừng êm ái, giảm hao mòn cơ khí cho hệ thống băng tải, điều khiển tốc độ chính xác giúp đồng bộ hóa các công đoạn sản xuất, nâng cao chất lượng sản phẩm.

Bảng so sánh lựa chọn biến tần theo loại tải cho các ứng dụng phổ biến:

Ứng dụng điển hình	Loại tải	Khuyến nghị biến tần (loại)	Chế độ điều khiển chính	Khả năng quá tải (thường)	Tính năng bổ sung quan trọng
Bơm ly tâm, Quạt công nghiệp	Biến mô (Variable Torque)	P (Pump/Fan Duty)	V/f Control	120% / 60s	PID Control, Sleep Mode, Chức năng đa bơm/quạt
Băng tải, Máy ép, Máy nén khí	Mô-men không đổi (Constant Torque)	G (General Purpose/Heavy Duty)	Vector Control	150% / 60s	Khởi động mô-men cao, Braking Unit/Resistor (nếu cần hãm), Điều khiển mô-men xoắn chính xác
Máy trộn, Máy đùn	Mô-men không đổi	G (General Purpose/Heavy Duty)	Vector Control	150% / 60s	Điều khiển mô-men xoắn chính xác, khả năng làm việc ở tốc độ thấp
Cẩu trục, Thang máy	Mô-men không đổi (có quán tính lớn)	G (Heavy Purpose/Heavy Duty)	Vector Control	150% / 60s	Bộ hãm tái sinh, Điều khiển vị trí/tốc độ chính xác, An toàn quá tải
Máy công cụ (CNC)	Công suất không đổi (tốc độ cao)	High Performance/Servo	Vector/Servo Control	150% / 60s	Độ chính xác vị trí/tốc độ cao, Phanh hãm, Khả năng đáp ứng nhanh

5. Các Sai Lầm Thường Gặp Và Best Practices

Việc lựa chọn biến tần sai loại tải có thể gây ra nhiều vấn đề nghiêm trọng, từ giảm hiệu suất đến hư hỏng thiết bị. Dưới đây là những sai lầm thường gặp và các thực hành tốt nhất để tránh chúng.

5.1. Chọn biến tần chỉ dựa vào công suất định mức của động cơ

• Diễn giải: Nhiều người chỉ đơn thuần nhìn vào công suất (kW/HP) trên nhãn động cơ và chọn biến tần có công suất tương ứng. Cách tiếp cận này bỏ qua hoàn toàn đặc tính loại tải và dòng điện thực tế mà động cơ yêu cầu, dẫn đến biến tần có thể không đủ khả năng chịu tải hoặc bị quá tải liên tục.
• Best Practice: Luôn xác định loại tải trước tiên. Sau đó, ưu tiên chọn biến tần dựa trên dòng điện định mức của động cơ và khả năng quá tải phù hợp với loại tải đó (120% cho tải biến mô, 150% cho tải mô-men không đổi). Kiểm tra cả dòng khởi động của động cơ nếu cần.

5.2. Bỏ qua yêu cầu về chế độ điều khiển của ứng dụng

• Diễn giải: Sử dụng chế độ V/f đơn giản cho các ứng dụng tải mô-men không đổi yêu cầu độ chính xác cao về mô-men xoắn hoặc tốc độ. Điều này dẫn đến hiệu suất kém, mô-men xoắn không ổn định ở tốc độ thấp hoặc phản ứng chậm với sự thay đổi tải.
• Best Practice: Nắm rõ sự khác biệt giữa V/f Control và Vector Control. Chọn chế độ điều khiển phù hợp với yêu cầu về hiệu suất, độ chính xác và khả năng điều khiển mô-men xoắn của ứng dụng. Vector Control là lựa chọn tốt hơn cho hầu hết các tải mô-men không đổi.

5.3. Không tính đến môi trường hoạt động của biến tần

• Diễn giải: Lựa chọn biến tần có cấp độ bảo vệ IP thấp (ví dụ: IP20) và lắp đặt trực tiếp trong môi trường khắc nghiệt như nhiều bụi, ẩm ướt hoặc có hóa chất ăn mòn. Điều này sẽ khiến biến tần nhanh chóng bị hư hại, giảm tuổi thọ.
• Best Practice: Đánh giá kỹ môi trường (nhiệt độ, độ ẩm, bụi bẩn, hóa chất) nơi biến tần sẽ được lắp đặt và chọn biến tần có cấp độ bảo vệ IP (như IP54, IP65, IP66) tương ứng. Hoặc, nếu môi trường quá khắc nghiệt, hãy lắp biến tần IP20 bên trong một tủ điện chuyên dụng có IP cao và hệ thống làm mát phù hợp.

5.4. Bỏ qua yêu cầu hãm/phanh cho các tải có quán tính lớn

• Diễn giải: Không trang bị bộ hãm tái sinh (Braking Unit) hoặc điện trở xả (Braking Resistor) cho các ứng dụng như cẩu trục, thang máy, máy ly tâm khi chúng cần dừng nhanh. Năng lượng tái sinh sẽ đẩy điện áp trên DC bus của biến tần lên quá cao, gây báo lỗi hoặc hư hỏng.
• Best Practice: Đối với tải có quán tính lớn hoặc cần dừng nhanh, phải tính toán và lắp đặt bộ hãm tái sinh và điện trở xả có công suất phù hợp để tiêu tán năng lượng dư thừa một cách an toàn.

5.5. Chỉ nhìn vào giá thành biến tần mà bỏ qua tổng chi phí sở hữu (TCO)

• Diễn giải: Lựa chọn biến tần giá rẻ nhất nhưng không phù hợp với loại tải hoặc không có các tính năng cần thiết, dẫn đến hiệu suất kém, tiêu thụ nhiều năng lượng hơn, và chi phí bảo trì, sửa chữa tăng cao trong dài hạn.
• Best Practice: Cần cân bằng giữa chi phí đầu tư ban đầu, chất lượng, tính năng, hiệu suất và dịch vụ hỗ trợ. Một biến tần phù hợp với loại tải và có độ tin cậy cao sẽ mang lại ROI (Return on Investment) tốt hơn đáng kể và tổng chi phí sở hữu thấp hơn trong dài hạn.

5.6. Không tham khảo ý kiến chuyên gia hoặc nhà cung cấp

• Diễn giải: Tự ý lựa chọn biến tần mà không có đủ kinh nghiệm hoặc kiến thức chuyên sâu về đặc tính động cơ và tải, dẫn đến những sai lầm trong thiết kế hệ thống.
• Best Practice: Luôn tư vấn với các kỹ sư tự động hóa có kinh nghiệm hoặc nhà cung cấp biến tần uy tín. Họ có thể cung cấp lời khuyên chuyên sâu, hỗ trợ kỹ thuật và giúp bạn đưa ra lựa chọn tối ưu nhất cho ứng dụng của mình.

Việc tránh những sai lầm này và áp dụng các thực hành tốt nhất sẽ giúp doanh nghiệp tối ưu hóa hiệu suất, kéo dài tuổi thọ thiết bị và giảm thiểu chi phí vận hành trong quá trình sử dụng biến tần.

6. Kết Luận

Lựa chọn biến tần theo loại tải (tải mô-men không đổi, tải biến mô) là một yếu tố then chốt | quyết định đến hiệu suất hoạt động, độ bền và hiệu quả kinh tế của hệ thống điều khiển động cơ trong sản xuất công nghiệp. Việc hiểu rõ đặc tính của từng loại tải, từ đó đưa ra quyết định chính xác về khả năng quá tải, chế độ điều khiển và các tính năng bổ sung của biến tần, không chỉ giúp tối ưu hóa việc sử dụng năng lượng mà còn kéo dài tuổi thọ thiết bị, giảm thiểu chi phí bảo trì và nâng cao chất lượng sản phẩm
