Hướng Dẫn Chuyên Sâu Kiểm Tra Và Thay Thế Linh Kiện Biến Tần

Biến tần là thiết bị cốt lõi trong điều khiển động cơ và tối ưu hóa quy trình sản xuất công nghiệp. Tuy nhiên, theo thời gian và điều kiện vận hành khắc nghiệt, các linh kiện bên trong biến tần có thể xuống cấp, ảnh hưởng đến hiệu suất và gây gián đoạn hoạt động. Việc kiểm tra và thay thế linh kiện định kỳ là giải pháp quan trọng để duy trì ổn định, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị. Bài viết này sẽ hướng dẫn cách nhận biết linh kiện dễ hư hỏng, quy trình kiểm tra – thay thế đúng chuẩn và các dấu hiệu cảnh báo.

1. Tầm Quan Trọng Của Việc Kiểm Tra Và Thay Thế Linh Kiện Biến Tần

Việc chủ động kiểm tra và thay thế linh kiện biến tần đóng vai trò then chốt trong duy trì hoạt động ổn định và hiệu quả của hệ thống sản xuất. Thay vì chờ sự cố xảy ra, can thiệp sớm giúp ngăn ngừa rủi ro và tối ưu chi phí vận hành:

• Ngăn ngừa sự cố và giảm downtime: Phát hiện sớm linh kiện xuống cấp giúp tránh gián đoạn sản xuất và giảm thiểu tổn thất do hư hỏng bất ngờ.
• Tối ưu hiệu suất và tiết kiệm năng lượng: Linh kiện hoạt động tốt giúp biến tần đạt hiệu suất tối đa, giảm tổn hao điện năng và chi phí vận hành.
• Kéo dài tuổi thọ thiết bị: Thay linh kiện kịp thời giúp bảo vệ các bộ phận khác, kéo dài vòng đời biến tần và giảm chi phí đầu tư thay thế.
• Đảm bảo an toàn vận hành: Ngăn chặn nguy cơ chập cháy, rò rỉ điện, bảo vệ con người và hệ thống điện trong nhà máy.

2. Các Linh Kiện Biến Tần Quan Trọng Cần Kiểm Tra Và Thay Thế

Biến tần bao gồm nhiều loại linh kiện khác nhau, mỗi loại có vai trò riêng và tần suất hỏng hóc khác nhau, đòi hỏi phương pháp kiểm tra và thay thế chuyên biệt. Việc hiểu rõ từng loại linh kiện giúp kỹ thuật viên tập trung vào các điểm yếu tiềm ẩn.

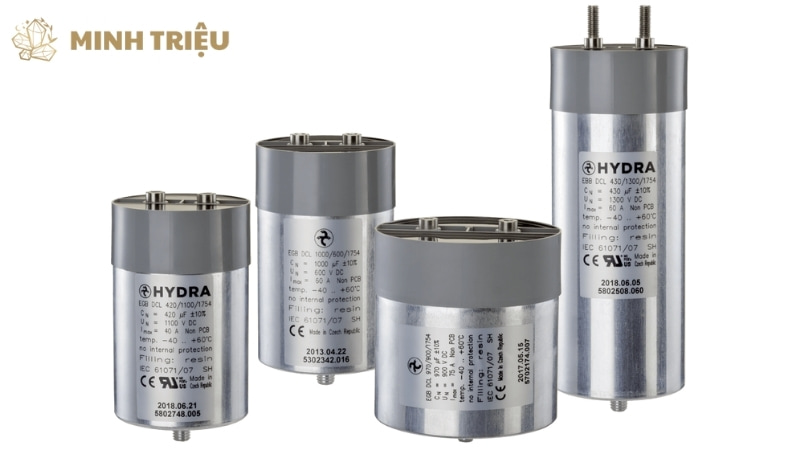

2.1. Tụ điện DC Bus (DC Bus Capacitors)

Tụ điện DC Bus là một trong những linh kiện có tuổi thọ giới hạn và thường là nguyên nhân chính gây hỏng hóc biến tần, do đó cần được kiểm tra và thay thế linh kiện biến tần này định kỳ. Chúng chịu trách nhiệm ổn định điện áp một chiều (DC) và lọc nhiễu, là bộ phận chịu nhiều áp lực nhiệt và điện môi.

Dấu hiệu hỏng hóc:

• Phồng rộp trên đỉnh hoặc đáy tụ điện, biểu thị sự tăng áp suất bên trong.
• Rò rỉ chất điện môi (chất lỏng hoặc dạng gel) từ vỏ tụ, cho thấy lớp cách điện đã bị phá hủy.
• Thay đổi màu sắc, cháy xém xung quanh chân tụ, dấu hiệu của quá nhiệt hoặc dòng điện quá tải.
• Biến tần báo lỗi quá áp DC Link hoặc điện áp DC Link không ổn định, trực tiếp liên quan đến khả năng lưu trữ năng lượng của tụ.

Phương pháp kiểm tra:

• Kiểm tra trực quan: Quan sát kỹ các dấu hiệu vật lý nêu trên.
• Đo điện dung (Capacitance): Sử dụng đồng hồ đo điện dung để kiểm tra giá trị thực tế so với giá trị danh định. Giá trị điện dung giảm quá 20% so với ban đầu là dấu hiệu cần thay thế linh kiện biến tần.
• Đo điện trở tương đương nối tiếp (ESR – Equivalent Series Resistance): Sử dụng thiết bị đo ESR chuyên dụng. Giá trị ESR tăng cao (gấp đôi hoặc hơn so với giá trị ban đầu/tham chiếu) cho thấy tụ điện đang xuống cấp nghiêm trọng và sắp hỏng.

Quy trình thay thế:

• Đảm bảo ngắt nguồn điện và xả hết điện tích trong tụ điện (sử dụng điện trở xả an toàn hoặc chờ đủ thời gian xả).
• Ghi lại vị trí và cực tính của từng tụ để tránh lắp sai.
• Tháo tụ cũ, vệ sinh sạch sẽ vị trí lắp đặt và các mối hàn.
• Lắp tụ mới có cùng thông số (điện dung, điện áp, nhiệt độ hoạt động, kích thước) và cực tính chính xác.
• Siết chặt các mối nối và kiểm tra lại toàn bộ mạch điện.

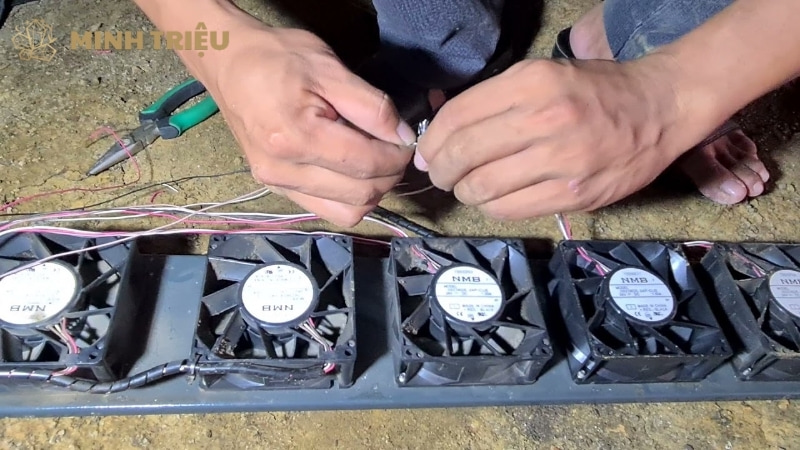

2.2. Quạt làm mát (Cooling Fans)

Quạt làm mát đóng vai trò thiết yếu trong việc tản nhiệt cho biến tần, và việc hỏng hóc của chúng có thể dẫn đến quá nhiệt, gây hư hại nghiêm trọng cho các linh kiện khác. Nhiệt độ cao làm giảm tuổi thọ của hầu hết các linh kiện điện tử.

Dấu hiệu hỏng hóc:

• Tiếng ồn lớn, tiếng kêu lạ hoặc tiếng rít khi hoạt động, biểu thị bạc đạn bị mòn hoặc cánh quạt bị cọ xát.
• Quạt quay chậm, không quay hoặc quay không ổn định, cho thấy động cơ quạt yếu hoặc bị kẹt.
• Biến tần báo lỗi quá nhiệt (Over Temperature), là hệ quả trực tiếp của việc tản nhiệt kém.
• Luồng khí thoát ra yếu hoặc không có, xác nhận quạt không hoạt động hiệu quả.

Phương pháp kiểm tra:

• Kiểm tra trực quan: Quan sát cánh quạt có bị gãy, cong vênh, bám bụi dày đặc không, hoặc có vật cản nào không.
• Kiểm tra bằng tay: Dùng tay quay nhẹ cánh quạt khi biến tần không có điện để cảm nhận độ trơn tru của bạc đạn; nếu có ma sát hoặc kẹt, quạt cần được thay thế.
• Đo điện áp cấp: Kiểm tra điện áp cấp cho quạt có đúng với định mức không, đảm bảo nguồn cấp ổn định.

Quy trình thay thế:

• Ngắt nguồn điện và xả tụ hoàn toàn để đảm bảo an toàn.
• Tháo các ốc vít cố định quạt vào khung biến tần.
• Ngắt kết nối dây nguồn của quạt khỏi mạch điều khiển.
• Lắp quạt mới có cùng thông số kỹ thuật (điện áp, dòng điện, kích thước, lưu lượng gió) và kết nối dây chính xác theo sơ đồ.
• Kiểm tra lại hoạt động sau khi cấp điện và theo dõi nhiệt độ.

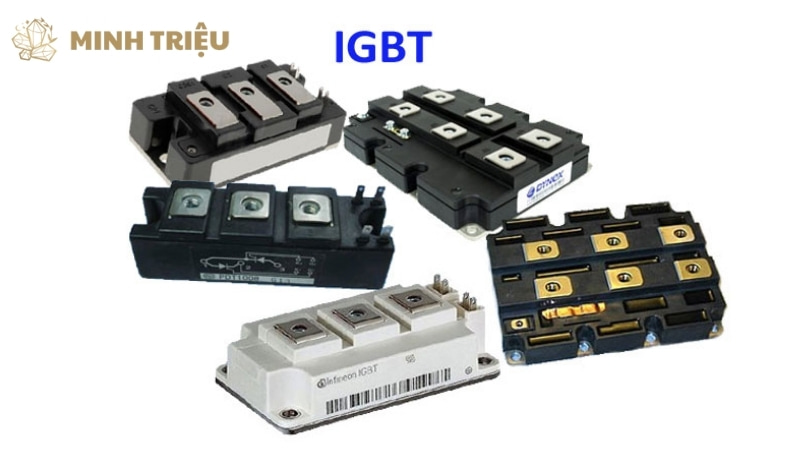

2.3. Module công suất (IGBT/Power Transistors)

Module công suất, thường là IGBT (Insulated Gate Bipolar Transistor), là trái tim của mạch nghịch lưu, chịu trách nhiệm chuyển đổi điện áp DC thành AC, và là linh kiện đắt tiền nhất, cần được kiểm tra cẩn thận. Hỏng hóc ở đây thường dẫn đến lỗi nghiêm trọng.

Dấu hiệu hỏng hóc:

• Biến tần báo lỗi quá dòng (Over Current), ngắn mạch (Short Circuit), lỗi pha đầu ra (Output Phase Fault), trực tiếp liên quan đến sự cố trong mạch công suất.
• Có mùi khét, dấu hiệu cháy xém trên module, biểu thị quá nhiệt hoặc chập cháy bên trong.
• Không có điện áp ra động cơ hoặc điện áp ra không cân bằng giữa các pha, cho thấy một hoặc nhiều IGBT đã bị hỏng.

Phương pháp kiểm tra:

• Kiểm tra diode bằng đồng hồ vạn năng: Sử dụng chế độ đo diode trên đồng hồ vạn năng để kiểm tra các mối nối giữa Collector-Emitter, Gate-Emitter của từng cặp IGBT. So sánh giá trị đọc được với các cặp IGBT còn lại hoặc với thông số của nhà sản xuất để phát hiện sự bất thường.
• Kiểm tra trực quan: Tìm dấu hiệu nứt vỡ, cháy đen trên bề mặt module, đặc biệt là tại các chân kết nối.

Quy trình thay thế:

• Đây là quy trình phức tạp, đòi hỏi kỹ thuật viên có chuyên môn cao về điện tử công suất và an toàn điện.
• Ngắt nguồn, xả tụ hoàn toàn và đảm bảo không còn điện áp dư.
• Tháo các mối nối điện và ốc vít cố định module khỏi tản nhiệt.
• Vệ sinh sạch lớp keo tản nhiệt cũ trên bề mặt tản nhiệt.
• Phủ một lớp keo tản nhiệt mới đều và mỏng lên bề mặt tiếp xúc của module mới để đảm bảo truyền nhiệt hiệu quả.
• Lắp module mới, siết ốc đúng lực mô-men xoắn khuyến nghị để đảm bảo tiếp xúc tốt và không làm hỏng module.
• Kiểm tra lại các kết nối điều khiển (Gate Driver) và công suất một cách tỉ mỉ.

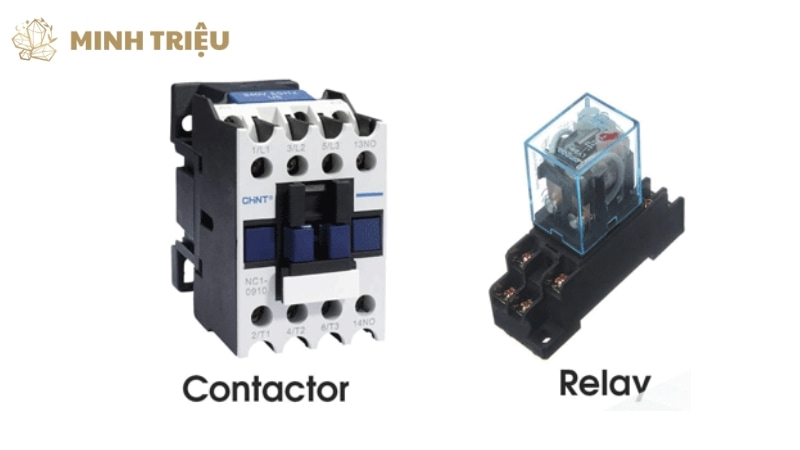

2.4. Relay và Contactor

Relay và contactor trong biến tần thường được sử dụng cho các mạch điều khiển phụ trợ hoặc chuyển mạch nguồn, và có thể bị mòn tiếp điểm theo thời gian. Chúng đảm bảo các chức năng đóng/ngắt mạch an toàn và chính xác.

Dấu hiệu hỏng hóc:

• Không đóng/ngắt được mạch khi có tín hiệu điều khiển, cho thấy tiếp điểm bị kẹt hoặc cuộn dây hỏng.
• Tiếp điểm bị cháy, dính hoặc mòn, làm tăng điện trở tiếp xúc và gây sụt áp.
• Có tiếng ồn lạ khi hoạt động (tiếng kêu lạch cạch không dứt), biểu thị cơ cấu cơ khí bị lỗi.
• Biến tần không thực hiện được chức năng điều khiển liên quan (ví dụ: không kích hoạt được phanh hãm, không chuyển mạch nguồn dự phòng).

Phương pháp kiểm tra:

• Kiểm tra trực quan: Quan sát tình trạng tiếp điểm có bị cháy đen, rỗ hoặc dính không.
• Đo thông mạch: Sử dụng đồng hồ vạn năng để đo thông mạch của tiếp điểm khi cuộn dây được cấp điện và không cấp điện, đảm bảo hoạt động đóng/ngắt chính xác.
• Kiểm tra cuộn dây: Đo điện trở cuộn dây của relay/contactor để phát hiện cuộn dây bị đứt hoặc chập.

Quy trình thay thế:

• Ngắt nguồn điện hoàn toàn để đảm bảo an toàn.
• Ghi lại sơ đồ đấu nối dây của relay/contactor cũ.
• Tháo relay/contactor cũ và lắp linh kiện mới có cùng thông số (điện áp cuộn dây, dòng điện tiếp điểm, số lượng và loại tiếp điểm).
• Đấu nối dây chính xác và siết chặt các mối nối.

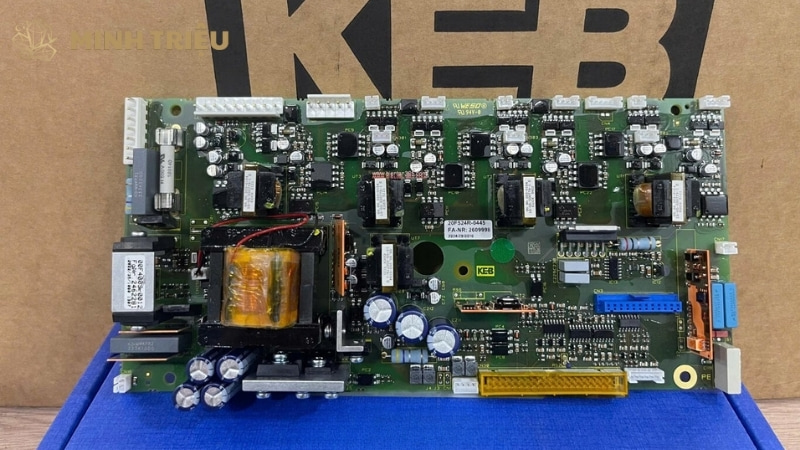

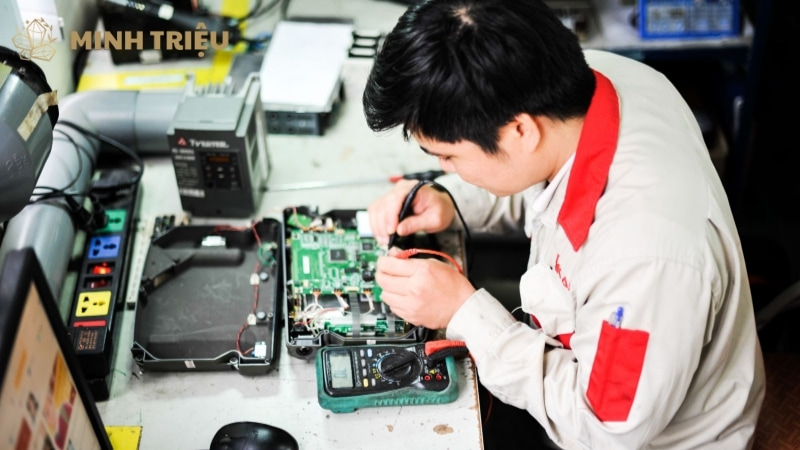

2.5. Board mạch điều khiển (Control Board) và Driver Board

Board mạch điều khiển là “bộ não” của biến tần, xử lý tín hiệu và điều khiển hoạt động, trong khi Driver Board cấp tín hiệu điều khiển cho các module công suất. Hỏng hóc ở các board này thường gây ra các lỗi hệ thống phức tạp.

Dấu hiệu hỏng hóc:

• Biến tần không khởi động, không hiển thị thông tin, hoặc hiển thị lỗi không xác định trên màn hình.
• Không nhận tín hiệu điều khiển từ bên ngoài (ví dụ: tín hiệu analog, digital input).
• Không có tín hiệu điều khiển ra các module công suất (đối với Driver Board), dẫn đến không có điện áp ra động cơ.
• Có dấu hiệu cháy, nứt, hoặc linh kiện bị nổ trên board, biểu thị sự cố điện nặng.

Phương pháp kiểm tra:

• Kiểm tra trực quan: Tìm kiếm các dấu hiệu hư hỏng vật lý trên board như vết cháy, linh kiện bị nổ, đường mạch bị đứt.
• Kiểm tra điện áp cấp: Đảm bảo các điện áp cấp cho board là chính xác và ổn định.
• Kiểm tra tín hiệu: Sử dụng oscilloscope để kiểm tra các dạng sóng tín hiệu điều khiển (đối với Driver Board) và tín hiệu phản hồi.

Quy trình thay thế:

• Việc thay thế linh kiện biến tần trên board mạch điều khiển thường phức tạp và đòi hỏi chuyên môn sâu về điện tử. Trong nhiều trường hợp, việc thay thế toàn bộ board mạch sẽ hiệu quả hơn do tính phức tạp của mạch tích hợp.
• Ngắt nguồn, xả tụ hoàn toàn.
• Tháo các kết nối dây và cáp tín hiệu cẩn thận.
• Tháo board cũ và lắp board mới có cùng mã hiệu và phiên bản để đảm bảo tương thích.
• Sao lưu và nạp lại thông số cài đặt biến tần đã lưu trữ trước đó là bước bắt buộc.

3. Quy Trình Kiểm Tra Và Thay Thế Chung Linh Kiện Biến Tần

Một quy trình kiểm tra biến tần và thay thế linh kiện biến tần hiệu quả cần tuân thủ các bước an toàn và kỹ thuật chặt chẽ để đảm bảo thành công và an toàn cho nhân sự và thiết bị.

3.1. Đảm bảo an toàn điện là ưu tiên hàng đầu

Trước khi tiến hành bất kỳ thao tác nào, việc đảm bảo an toàn điện là điều kiện tiên quyết và không thể thỏa hiệp. Đây là bước quan trọng nhất để bảo vệ kỹ thuật viên và tránh hư hỏng thêm cho thiết bị.

• Ngắt nguồn điện: Luôn ngắt nguồn điện cấp cho biến tần từ cầu dao tổng, đảm bảo không còn dòng điện chạy qua.
• Xả điện tích tụ: Chờ đủ thời gian để các tụ điện DC Bus xả hết điện tích (thường mất vài phút đối với tụ lớn) hoặc sử dụng thiết bị xả tụ chuyên dụng để đảm bảo điện áp DC về 0V.
• Kiểm tra lại: Dùng đồng hồ vạn năng để xác nhận không còn điện áp trên các terminal đầu vào, đầu ra và DC Bus trước khi chạm vào bất kỳ bộ phận nào.
• Biển báo an toàn: Đặt biển báo “Đang bảo trì – Cấm đóng điện” và áp dụng quy trình khóa an toàn (Lockout/Tagout) tại cầu dao tổng để ngăn chặn việc cấp điện vô ý.

3.2. Chuẩn đoán và xác định linh kiện lỗi

Việc chuẩn đoán chính xác linh kiện lỗi là bước quan trọng để tránh lãng phí thời gian và nguồn lực, đảm bảo hiệu quả của công tác sửa chữa biến tần.

Ghi nhận lỗi: Kiểm tra các mã lỗi hiển thị trên màn hình biến tần, các đèn báo trạng thái hoặc lịch sử lỗi trong bộ nhớ thiết bị.

Phân tích triệu chứng: Lắng nghe tiếng ồn lạ, quan sát mùi khét, dấu hiệu cháy xém, hoặc các biểu hiện bất thường khác trong quá trình vận hành.

Sử dụng dụng cụ đo:

• Đồng hồ vạn năng: Đo điện áp, dòng điện, điện trở, kiểm tra thông mạch của các linh kiện và mạch điện.
• Đồng hồ đo điện dung/ESR: Chuyên dùng để kiểm tra tình trạng của tụ điện DC Bus.
• Camera nhiệt: Phát hiện các điểm nóng bất thường trên bo mạch hoặc module công suất, chỉ ra sự cố quá nhiệt.
• Oscilloscope: Kiểm tra dạng sóng tín hiệu điều khiển và công suất để phát hiện nhiễu hoặc biến dạng tín hiệu.

Tham khảo tài liệu: Tra cứu sách hướng dẫn sử dụng (manual) của biến tần để hiểu về các mã lỗi và quy trình chuẩn đoán của nhà sản xuất, cũng như sơ đồ mạch điện.

3.3. Quy trình thay thế và kiểm tra sau thay thế

Sau khi xác định được linh kiện lỗi, quy trình thay thế linh kiện biến tần cần được thực hiện cẩn thận, theo đúng hướng dẫn kỹ thuật để đảm bảo hoạt động ổn định.

Lựa chọn linh kiện thay thế: Luôn ưu tiên linh kiện chính hãng hoặc linh kiện tương đương có chất lượng cao và thông số kỹ thuật giống hệt linh kiện gốc. Việc sử dụng linh kiện kém chất lượng có thể gây hỏng hóc nhanh hơn hoặc ảnh hưởng đến hiệu suất của biến tần.

Thực hiện thay thế:

• Chụp ảnh hoặc ghi chú lại vị trí, cách đấu nối của linh kiện cũ trước khi tháo để tránh nhầm lẫn.
• Sử dụng dụng cụ phù hợp (mỏ hàn, tua vít, kìm…) để tháo linh kiện cũ một cách cẩn thận, tránh làm hỏng các linh kiện xung quanh hoặc mạch in.
• Vệ sinh sạch sẽ khu vực lắp đặt linh kiện mới, loại bỏ bụi bẩn, keo tản nhiệt cũ.
• Lắp linh kiện mới vào đúng vị trí và đấu nối chính xác. Đối với các linh kiện cần tản nhiệt như IGBT, cần đảm bảo sử dụng keo tản nhiệt chất lượng tốt và siết ốc đúng lực để đảm bảo tiếp xúc nhiệt tối ưu.

Kiểm tra sau thay thế:

• Kiểm tra trực quan: Đảm bảo tất cả các mối nối đã được siết chặt, không có dây nào bị hở hoặc đấu sai.
• Kiểm tra điện trở cách điện: Thực hiện lại phép đo cách điện bằng Megohmmeter để đảm bảo không có rò rỉ điện sau khi thay thế, đặc biệt là sau khi thay thế module công suất.
• Kiểm tra chức năng: Cấp điện cho biến tần (có thể cấp điện áp thấp trước nếu có thể) và kiểm tra các chức năng cơ bản như khởi động, dừng, điều khiển tốc độ, tín hiệu vào/ra.
• Nạp lại thông số: Nếu board mạch điều khiển được thay thế, cần nạp lại các thông số cài đặt đã sao lưu trước đó để biến tần hoạt động đúng với ứng dụng.
• Chạy thử và giám sát: Cho biến tần chạy thử với tải thực tế trong một khoảng thời gian nhất định, đồng thời giám sát các thông số hoạt động như dòng điện, điện áp, nhiệt độ để đảm bảo ổn định và không có dấu hiệu bất thường.

4. Những Dấu Hiệu Phổ Biến Của Linh Kiện Biến Tần Hỏng

Việc nhận biết sớm các dấu hiệu bất thường từ biến tần là chìa khóa để can thiệp kịp thời và tránh các sự cố lớn, giảm thiểu downtime và chi phí sửa chữa biến tần phức tạp.

4.1. Dấu hiệu trực quan

Quan sát bằng mắt thường có thể cung cấp những manh mối quan trọng về tình trạng của linh kiện biến tần, giúp kỹ thuật viên nhanh chóng khoanh vùng vấn đề.

• Phồng rộp hoặc rò rỉ: Đặc biệt là trên các tụ điện biến tần, đây là dấu hiệu rõ ràng của sự lão hóa, quá nhiệt hoặc quá áp.
• Cháy xém, đổi màu: Các vết cháy, đổi màu trên bo mạch, dây dẫn, hoặc vỏ linh kiện (như IGBT, điện trở) cho thấy đã có sự quá nhiệt, quá tải hoặc chập cháy.
• Bụi bẩn tích tụ: Lớp bụi dày đặc trên quạt làm mát, tản nhiệt hoặc bo mạch có thể gây cản trở tản nhiệt, dẫn đến quá nhiệt và hỏng hóc linh kiện.
• Dây dẫn bị nứt, hở: Lớp cách điện của dây dẫn bị nứt, hở có thể gây ngắn mạch hoặc rò rỉ điện, tiềm ẩn nguy cơ mất an toàn điện.

4.2. Dấu hiệu âm thanh

Những âm thanh bất thường phát ra từ biến tần cũng là một chỉ báo quan trọng về vấn đề của linh kiện, đòi hỏi sự chú ý của kỹ thuật viên.

• Tiếng ồn lớn hoặc tiếng rít: Thường xuất phát từ quạt biến tần bị hỏng bạc đạn, cánh quạt bị cọ xát hoặc mất cân bằng.
• Tiếng kêu lạch cạch: Có thể là dấu hiệu của relay hoặc contactor bị mòn tiếp điểm, không đóng/ngắt dứt khoát, hoặc cơ cấu cơ khí bị lỗi.
• Tiếng ù, rít cao: Đôi khi do cuộn cảm bị lỏng, biến áp bị lỗi hoặc các linh kiện dao động không ổn định trong mạch.

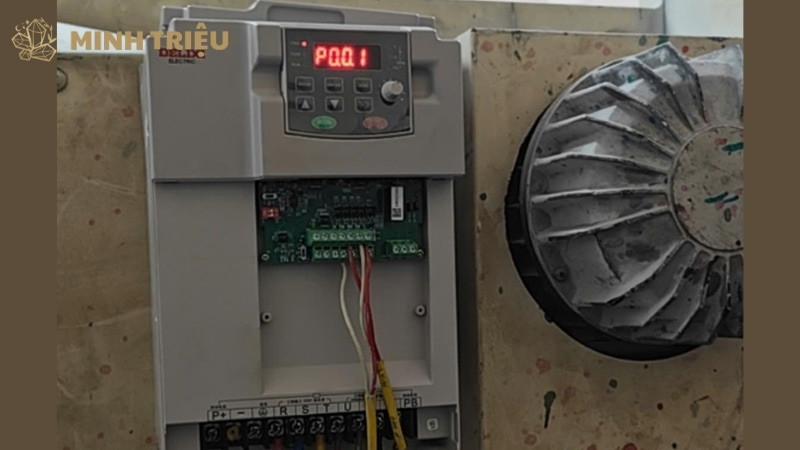

4.3. Dấu hiệu từ màn hình hiển thị và mã lỗi

Màn hình hiển thị của biến tần thường cung cấp các mã lỗi cụ thể, giúp kỹ thuật viên nhanh chóng xác định nguyên nhân và vị trí của sự cố.

• Mã lỗi quá nhiệt (Over Temperature): Thường liên quan đến quạt biến tần hỏng, tản nhiệt bẩn hoặc môi trường quá nóng, gây ra nhiệt độ vượt ngưỡng cho phép.
• Mã lỗi quá dòng (Over Current): Có thể do IGBT bị ngắn mạch, động cơ bị kẹt, tải quá lớn hoặc cài đặt thông số không đúng.
• Mã lỗi quá áp/thấp áp DC Link: Thường liên quan đến tụ điện biến tần bị hỏng, lỗi bộ chỉnh lưu hoặc sự cố trong mạch DC Bus.
• Mã lỗi lỗi pha đầu ra (Output Phase Fault): Chỉ ra vấn đề ở mạch công suất, có thể là một hoặc nhiều IGBT bị hỏng, hoặc lỗi kết nối với động cơ.
• Không hiển thị hoặc hiển thị sai: Có thể do lỗi board mạch điều khiển, lỗi nguồn cấp cho board hoặc hư hỏng phần mềm.

5. Kết Luận

Tóm lại, kiểm tra và thay thế linh kiện biến tần định kỳ là yếu tố quan trọng giúp ngăn ngừa sự cố, giảm downtime, kéo dài tuổi thọ thiết bị và đảm bảo an toàn hệ thống. Doanh nghiệp cần hiểu rõ linh kiện trọng yếu, áp dụng quy trình đúng chuẩn và đầu tư vào đào tạo, công cụ, cũng như hệ thống quản lý bảo trì hiệu quả. Đây là một khoản đầu tư chiến lược nhằm duy trì sản xuất ổn định và bền vững.
