Khóa Liên Động Và Dừng Khẩn Cấp Trong Hệ Thống Biến Tần: Yếu Tố Sống Còn Của An Toàn
Khóa liên động và dừng khẩn cấp trong hệ thống biến tần là hai chức năng an toàn không thể thiếu, đóng vai trò then chốt trong việc bảo vệ con người và thiết bị trong sản xuất công nghiệp. Đặc biệt trong các hệ thống sử dụng biến tần và động cơ, nơi tốc độ và lực có thể gây ra nguy hiểm tiềm tàng, việc triển khai đúng cách các chức năng này là một yêu cầu bắt buộc. Nó giúp ngăn chặn các tình huống vận hành không an toàn, đảm bảo rằng máy móc chỉ hoạt động khi mọi điều kiện đều được đáp ứng, đồng thời cung cấp khả năng dừng tức thì khi có sự cố bất ngờ. Bài viết này sẽ cung cấp cái nhìn toàn diện về khóa liên động và dừng khẩn cấp, đặc biệt là mối liên hệ và cách thức tích hợp chúng vào hệ thống biến tần. Chúng ta sẽ tìm hiểu chi tiết về nguyên lý hoạt động, các tiêu chuẩn liên quan, và cách triển khai thực tế để xây dựng một hệ thống an toàn hiệu quả.
1. Khóa liên động (Interlock) – Nguyên tắc vàng của an toàn
1.1. Khóa liên động là gì?
Khóa liên động là một chức năng an toàn tự động, được thiết kế để ngăn cản một máy móc hoặc hệ thống khởi động hoặc tiếp tục hoạt động trừ khi một hoặc nhiều điều kiện an toàn cụ thể đã được đáp ứng. Nó hoạt động như một cơ chế phòng ngừa, ngăn chặn rủi ro xảy ra ngay từ đầu. Các hệ thống này thường bao gồm các cảm biến và công tắc để giám sát các điều kiện an toàn, sau đó gửi tín hiệu đến biến tần hoặc hệ thống điều khiển để ngăn chặn hành động nguy hiểm. Mục đích của khóa liên động là đảm bảo rằng các hành động tuần tự của máy móc chỉ diễn ra khi mọi bước đều đã an toàn. Điều này có thể bao gồm việc xác nhận cửa bảo vệ đã đóng, áp suất đã đạt ngưỡng cho phép, hoặc một cánh tay robot đã ở vị trí an toàn trước khi di chuyển.
1.2. Vai trò của khóa liên động trong hệ thống biến tần
Khóa liên động đóng vai trò cực kỳ quan trọng trong việc bảo vệ biến tần và động cơ khỏi các hư hỏng, đồng thời đảm bảo an toàn cho người vận hành. Nó ngăn biến tần cấp điện cho động cơ nếu cửa bảo vệ chưa đóng, áp suất chưa đủ, hoặc một cảm biến nào đó báo hiệu nguy hiểm, tránh những tai nạn không đáng có. Một ví dụ điển hình là khi một biến tần điều khiển một băng tải, khóa liên động sẽ đảm bảo rằng băng tải không thể khởi động nếu một công tắc cửa an toàn trên lồng bảo vệ đang mở. Điều này không chỉ bảo vệ người vận hành khỏi nguy cơ bị cuốn vào máy mà còn bảo vệ động cơ và biến tần khỏi hư hỏng do vận hành trong điều kiện không phù hợp.

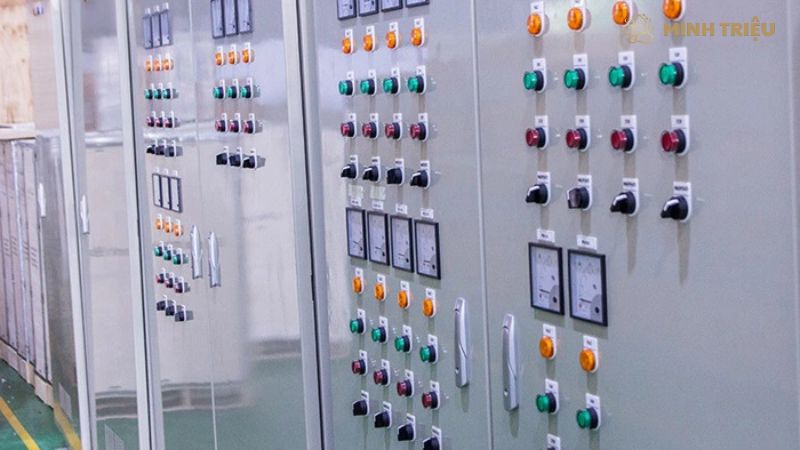

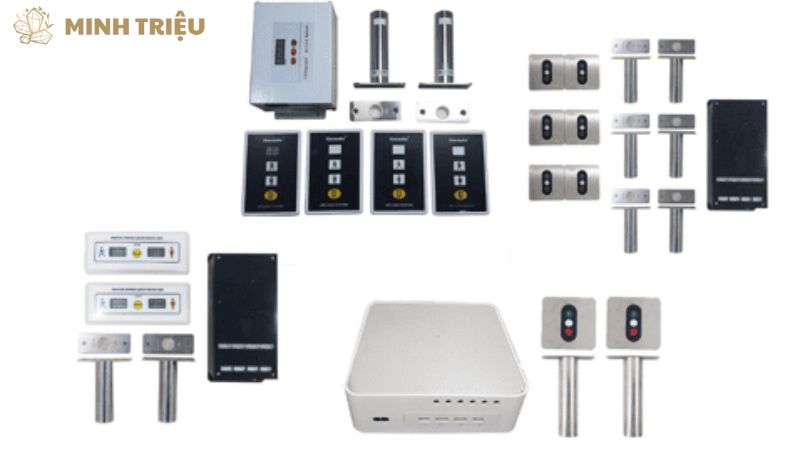

1.3. Các loại khóa liên động phổ biến
Có nhiều loại khóa liên động khác nhau được sử dụng tùy thuộc vào ứng dụng và mức độ rủi ro. Chúng được phân loại dựa trên nguyên tắc hoạt động để đảm bảo rằng mọi khía cạnh của an toàn đều được kiểm soát.
- Khóa liên động điện: Loại khóa này sử dụng các công tắc giới hạn (limit switch), công tắc cửa an toàn, hoặc cảm biến để gửi tín hiệu điện đến hệ thống điều khiển. Công tắc cửa an toàn là một ví dụ điển hình; nó gửi tín hiệu đến biến tần để ngừng hoạt động khi cửa bảo vệ được mở. Mạch điều khiển sẽ diễn giải tín hiệu này và kích hoạt các chức năng an toàn để ngăn động cơ chạy.

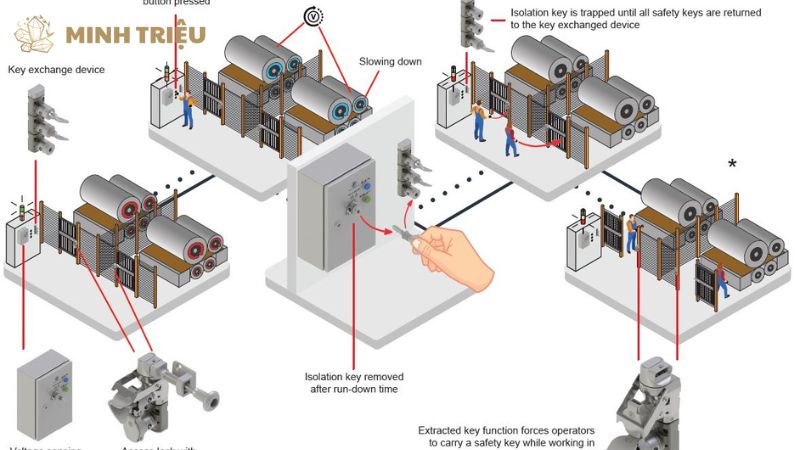

- Khóa liên động cơ khí: Loại khóa này ngăn chặn chuyển động vật lý bằng cách sử dụng chốt hoặc khóa cứng, đảm bảo các bộ phận không thể di chuyển cho đến khi một điều kiện an toàn được đáp ứng. Một ví dụ là chốt cơ khí trên một cửa bảo vệ, nó chỉ cho phép cửa mở khi động cơ đã dừng hoàn toàn, và ngược lại, không thể đóng mạch điện cho đến khi cửa đã chốt.
- Khóa liên động phần mềm: Loại khóa này là các lệnh được lập trình trong PLC hoặc biến tần để đảm bảo một trình tự hoạt động an toàn. Các lệnh này có thể kiểm tra nhiều điều kiện đầu vào (ví dụ: nhiệt độ, áp suất, vị trí) và chỉ cho phép biến tần khởi động khi tất cả các điều kiện đều đạt chuẩn.
2. Dừng khẩn cấp (Emergency Stop) – Giải pháp cuối cùng
2.1. Dừng khẩn cấp là gì?

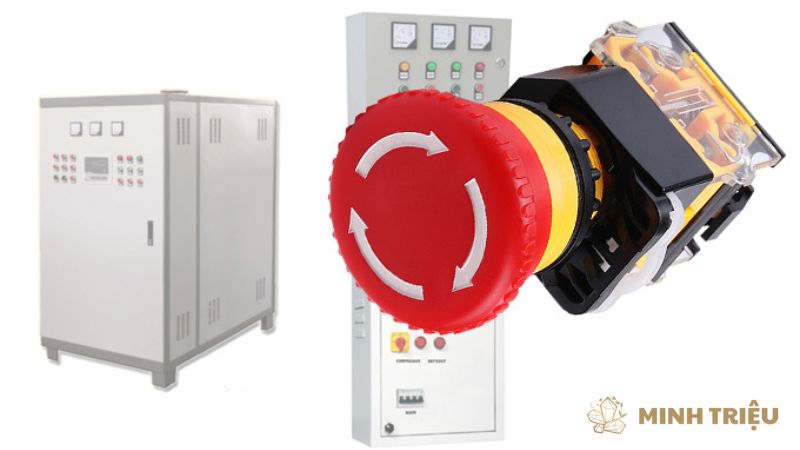

Dừng khẩn cấp là một chức năng an toàn cho phép người vận hành dừng ngay lập tức một máy móc hoặc quá trình trong trường hợp nguy hiểm đột ngột, nhằm ngăn ngừa hoặc giảm thiểu thương tích cho người và thiệt hại cho tài sản. Chức năng này thường được kích hoạt thông qua một nút nhấn màu đỏ trên nền vàng, dễ nhận biết và dễ tiếp cận. Mục tiêu của dừng khẩn cấp không phải là để dừng máy một cách thông thường mà là để ưu tiên an toàn tuyệt đối, cắt bỏ năng lượng của các bộ phận nguy hiểm một cách nhanh nhất có thể.
2.2. Tại sao dừng khẩn cấp lại quan trọng với biến tần?
Dừng khẩn cấp là đặc biệt quan trọng với hệ thống biến tần vì nó cung cấp một giải pháp dừng nhanh chóng và an toàn, khác với việc dừng thông thường. Một nút dừng khẩn cấp sẽ kích hoạt một chức năng an toàn chuyên dụng của biến tần (ví dụ: STO – Safe Torque Off) để ngắt mô-men xoắn động cơ ngay lập tức, thay vì chỉ giảm tốc độ dần dần. Nếu chỉ dừng bằng cách thông thường, biến tần có thể mất một khoảng thời gian để giảm tốc động cơ theo quán tính, và trong khoảng thời gian đó, nó vẫn có thể gây nguy hiểm. Chức năng dừng khẩn cấp đảm bảo rằng năng lượng được loại bỏ khỏi động cơ một cách nhanh nhất, đảm bảo an toàn tối đa.
2.3. Tiêu chuẩn quốc tế về dừng khẩn cấp
Thiết kế và triển khai dừng khẩn cấp phải tuân thủ các tiêu chuẩn an toàn nghiêm ngặt để đảm bảo rằng chức năng này hoạt động hiệu quả và đáng tin cậy trong mọi tình huống.
| Tiêu chuẩn | Tên đầy đủ | Nội dung chính liên quan đến dừng khẩn cấp |
|---|---|---|
| ISO 13850 | Safety of machinery – Emergency stop function | Tiêu chuẩn này quy định các nguyên tắc thiết kế cho chức năng dừng khẩn cấp, bao gồm màu sắc (đỏ trên nền vàng), hình dạng, vị trí lắp đặt, và cách thức hoạt động. Nó yêu cầu nút dừng khẩn cấp phải là thiết bị tác động tích cực và phải giữ trạng thái kích hoạt cho đến khi được reset thủ công. |
| IEC 60204-1 | Safety of machinery – Electrical equipment of machines | Tiêu chuẩn này cung cấp các yêu cầu chung về thiết bị điện của máy móc, bao gồm cả yêu cầu đối với mạch dừng khẩn cấp. Nó phân loại các loại dừng (Stop category 0, 1, 2) và yêu cầu mạch dừng khẩn cấp phải thuộc loại 0 hoặc 1. |
3. Tích hợp khóa liên động và dừng khẩn cấp vào biến tần
3.1. Vai trò của biến tần trong hệ thống an toàn
Các biến tần hiện đại không chỉ là thiết bị điều khiển tốc độ động cơ mà còn là một phần không thể thiếu của hệ thống an toàn máy móc. Chúng được trang bị các đầu vào an toàn (Safety Inputs) và các chức năng an toàn được chứng nhận theo các tiêu chuẩn như ISO 13849 hoặc IEC 62061, giúp hệ thống dừng máy an toàn và đáng tin cậy. Những chức năng này được tích hợp trực tiếp vào phần cứng và phần mềm của biến tần, giúp giảm thiểu các thành phần an toàn bên ngoài, đơn giản hóa việc đấu nối và tăng độ tin cậy của toàn bộ hệ thống an toàn.
3.2. Mối liên kết giữa các chức năng an toàn
Tín hiệu từ khóa liên động và dừng khẩn cấp được xử lý thông qua một mạch an toàn chuyên dụng, không chỉ đơn thuần là ngắt nguồn chính mà còn được kết nối trực tiếp đến các đầu vào an toàn của biến tần để kích hoạt các chức năng an toàn bên trong thiết bị. Các tín hiệu này thường được kết nối tới một rơle an toàn (safety relay) hoặc PLC an toàn. Sau đó, rơle hoặc PLC này sẽ gửi tín hiệu tới các đầu vào an toàn của biến tần. Cách tiếp cận này đảm bảo rằng ngay cả khi mạch điều khiển chính bị hỏng, mạch an toàn vẫn có thể hoạt động độc lập để dừng máy, tuân thủ các tiêu chuẩn an toàn cao nhất.
3.3. Các chức năng an toàn tích hợp trong biến tần
Hầu hết các biến tần thế hệ mới đều tích hợp các chức năng an toàn để đáp ứng các yêu cầu của tiêu chuẩn an toàn máy móc. Việc này cho phép nhà thiết kế máy móc loại bỏ các thiết bị an toàn bên ngoài tốn kém và phức tạp.
| Chức năng An toàn | Tên tiếng Anh | Mô tả chi tiết |
|---|---|---|
| Dừng an toàn mô-men xoắn | Safe Torque Off (STO) | STO là chức năng an toàn cơ bản nhất, được sử dụng để ngắt mô-men xoắn động cơ ngay lập tức mà không cần ngắt nguồn chính của biến tần. Khi chức năng này được kích hoạt, biến tần sẽ ngừng tạo ra điện áp xoay chiều cho động cơ, khiến động cơ dừng quay theo quán tính. STO đảm bảo rằng không có năng lượng nào có thể gây ra chuyển động nguy hiểm của động cơ, cho phép người vận hành tiếp cận khu vực nguy hiểm một cách an toàn để bảo trì hoặc sửa chữa. |
| Dừng an toàn cấp 1 | Safe Stop 1 (SS1) | SS1 là một chức năng an toàn phức tạp hơn, được sử dụng để giảm tốc động cơ một cách có kiểm soát và sau đó tự động kích hoạt STO khi động cơ đã dừng hẳn. Nó hữu ích trong các ứng dụng cần dừng máy nhanh nhưng không đột ngột, tránh gây hư hỏng cơ khí. SS1 đảm bảo rằng quá trình giảm tốc được giám sát và nếu không thể hoàn thành trong một khoảng thời gian nhất định, nó sẽ ngay lập tức kích hoạt STO để đảm bảo an toàn. |
| Dừng vận hành an toàn | Safe Operating Stop (SOS) | SOS là một chức năng an toàn được sử dụng để giữ động cơ ở vị trí dừng mà không cần ngắt mô-men xoắn hoàn toàn. Nó duy trì dòng điện trong cuộn dây động cơ để giữ vị trí. Chức năng này đặc biệt hữu ích trong các ứng dụng cần thực hiện bảo trì hoặc điều chỉnh trong khi vẫn duy trì vị trí của động cơ, ví dụ như trong các hệ thống robot hoặc máy công cụ. Nó đảm bảo rằng không có chuyển động bất ngờ nào xảy ra trong quá trình bảo trì. |
| Giám sát tốc độ an toàn | Safe Speed Monitoring (SSM) | SSM là một chức năng an toàn được sử dụng để giám sát và giới hạn tốc độ của động cơ ở một mức an toàn cho phép. Nó cho phép người vận hành tiếp cận khu vực nguy hiểm khi máy móc đang chạy ở tốc độ rất thấp một cách an toàn. SSM thường được sử dụng trong các ứng dụng cần kiểm tra hoặc bảo trì trong quá trình vận hành, ví dụ như kiểm tra một sản phẩm trên băng tải đang chạy chậm. |
4. Hướng dẫn triển khai và các sai lầm cần tránh
4.1. Lập kế hoạch và thiết kế hệ thống
Trước khi triển khai khóa liên động và dừng khẩn cấp, cần thực hiện đánh giá rủi ro toàn diện cho máy móc và quy trình. Nó giúp xác định các điểm nguy hiểm tiềm ẩn và lựa chọn giải pháp an toàn phù hợp nhất. Quá trình đánh giá rủi ro sẽ xác định cần những chức năng an toàn nào, mức độ hiệu suất an toàn (Performance Level – PL) hoặc cấp độ toàn vẹn an toàn (Safety Integrity Level – SIL) cần đạt được, và cách thức tích hợp các chức năng này vào biến tần và hệ thống điều khiển. Việc này là bước đầu tiên và quan trọng nhất để đảm bảo rằng hệ thống an toàn được thiết kế đúng mục đích.
4.2. Lắp đặt và đấu nối
Các mạch an toàn phải được đấu nối riêng biệt và không được đi chung với mạch điều khiển thông thường. Sử dụng dây dẫn có màu sắc phân biệt và đảm bảo tất cả các mối nối đều chắc chắn, tuân thủ hướng dẫn của nhà sản xuất biến tần. Đường dây an toàn nên được đi theo một tuyến riêng, tách biệt với các đường dây động lực để tránh nhiễu điện từ (EMI). Tất cả các rơle an toàn, công tắc an toàn, và nút dừng khẩn cấp cần được đấu nối theo sơ đồ được chứng nhận để đảm bảo tính toàn vẹn của mạch an toàn.
4.3. Kiểm tra và xác thực
Tất cả các chức năng an toàn phải được kiểm tra và xác thực kỹ lưỡng trước khi hệ thống được đưa vào vận hành chính thức. Quá trình này bao gồm việc mô phỏng các tình huống khẩn cấp để đảm bảo các chức năng khóa liên động và dừng khẩn cấp hoạt động đúng như thiết kế. Thử nghiệm này sẽ xác minh rằng biến tần kích hoạt chức năng an toàn đã chọn một cách chính xác, và động cơ dừng lại hoặc giảm tốc theo yêu cầu. Việc ghi chép lại kết quả kiểm tra và xác thực là bắt buộc để chứng minh sự tuân thủ các tiêu chuẩn an toàn.
4.4. Những sai lầm phổ biến cần tránh
- Bỏ qua mạch an toàn: Không kết nối nút dừng khẩn cấp hoặc khóa liên động vào các đầu vào an toàn của biến tần mà chỉ ngắt nguồn điều khiển thông thường. Điều này không đáp ứng các yêu cầu an toàn và có thể gây ra thời gian dừng không xác định.
- Không sử dụng chức năng STO: Chỉ đơn giản ngắt nguồn cấp cho biến tần khi nhấn E-stop gây ra thời gian dừng không xác định và có thể gây hư hỏng thiết bị do động cơ dừng đột ngột. Việc sử dụng chức năng STO là cách hiệu quả nhất để đảm bảo dừng nhanh và an toàn.
- Bỏ qua việc kiểm tra định kỳ: Các mạch an toàn cần được kiểm tra thường xuyên để đảm bảo chúng luôn hoạt động hiệu quả. Việc không kiểm tra có thể dẫn đến việc các chức năng an toàn bị hỏng mà không được phát hiện.
- Đấu nối không đúng: Mạch an toàn bị đấu nối không đúng cách có thể làm mất đi hiệu quả bảo vệ và tạo ra nguy cơ tiềm ẩn. Việc tuân thủ sơ đồ đấu nối của nhà sản xuất là rất quan trọng.
5. Kết luận
Khóa liên động và dừng khẩn cấp không phải là những lựa chọn tùy ý mà là những yêu cầu bắt buộc để đảm bảo an toàn trong môi trường sản xuất công nghiệp, đặc biệt là đối với các hệ thống sử dụng biến tần. Việc áp dụng các tiêu chuẩn quốc tế và sử dụng các chức năng an toàn tích hợp sẵn trong biến tần như STO là cách hiệu quả nhất để bảo vệ con người, bảo vệ tài sản, và duy trì hiệu suất hoạt động ổn định. Chúng tôi khuyến nghị bạn luôn tham khảo tài liệu kỹ thuật, thực hiện đánh giá rủi ro, và tìm kiếm sự tư vấn từ chuyên gia an toàn để xây dựng một hệ thống hoàn chỉnh và đáng tin cậy.
