Khắc Phục Lỗi Quá Dòng, Quá Áp, Quá Nhiệt Trên Biến Tần: Hướng Dẫn Chi Tiết

Biến tần (Inverter) là thiết bị quan trọng trong tự động hóa, giúp điều khiển tốc độ động cơ, tiết kiệm năng lượng và tối ưu quy trình sản xuất. Khi xảy ra sự cố, biến tần sẽ hiển thị mã lỗi để cảnh báo. Việc hiểu và xử lý đúng mã lỗi là chìa khóa để khắc phục nhanh sự cố, giảm downtime và duy trì hoạt động ổn định. Bài viết sẽ hướng dẫn cách nhận diện, phân tích và xử lý các lỗi phổ biến của biến tần.

1. Tầm Quan Trọng Của Việc Khắc Phục Lỗi Nhanh Chóng

Tại sao việc khắc phục lỗi quá dòng, quá áp, quá nhiệt trên biến tần lại có vai trò tối quan trọng trong vận hành công nghiệp? Hoạt động này giúp duy trì sự ổn định và hiệu quả của dây chuyền sản xuất. Các lỗi này không chỉ là cảnh báo mà còn là dấu hiệu của những vấn đề tiềm ẩn nghiêm trọng.

1.1. Giảm thiểu thời gian ngừng sản xuất (Downtime)

Khả năng nhanh chóng khắc phục lỗi biến tần trực tiếp giúp giảm thiểu đáng kể thời gian ngừng sản xuất (downtime) của máy móc và dây chuyền. Mỗi phút máy móc ngừng hoạt động đều đồng nghĩa với tổn thất về sản lượng và doanh thu. Việc nhận diện và xử lý lỗi kịp thời giúp khôi phục hoạt động sản xuất nhanh chóng, tránh những thiệt hại kinh tế lớn.

1.2. Đảm bảo an toàn vận hành và bảo vệ thiết bị

Việc xử lý kịp thời các lỗi như quá dòng, quá áp, quá nhiệt là cần thiết để đảm bảo an toàn vận hành cho nhân sự và bảo vệ biến tần cùng các thiết bị liên quan khỏi hư hại nghiêm trọng. Các lỗi này nếu không được xử lý có thể dẫn đến chập cháy, nổ, hư hỏng vĩnh viễn cho biến tần, động cơ và các thiết bị điện khác, gây nguy hiểm cho con người và tài sản.

1.3. Tối ưu hóa hiệu suất và chi phí bảo trì

Khắc phục lỗi biến tần hiệu quả giúp duy trì hiệu suất hoạt động tối ưu của hệ thống và giảm thiểu chi phí sửa chữa biến tần phát sinh. Khi các lỗi được xử lý sớm, chúng thường ít nghiêm trọng hơn, đòi hỏi ít linh kiện thay thế và thời gian sửa chữa ngắn hơn, từ đó tiết kiệm đáng kể chi phí so với việc sửa chữa các hư hỏng nặng do lỗi kéo dài.

2. Các Loại Lỗi Phổ Biến và Dấu Hiệu Nhận Biết

Các lỗi phổ biến trên biến tần như quá dòng, quá áp, quá nhiệt đều có những dấu hiệu và nguyên nhân đặc trưng, giúp kỹ thuật viên dễ dàng nhận diện và khoanh vùng vấn đề. Việc hiểu rõ từng loại lỗi là bước đầu tiên để khắc phục sự cố biến tần hiệu quả.

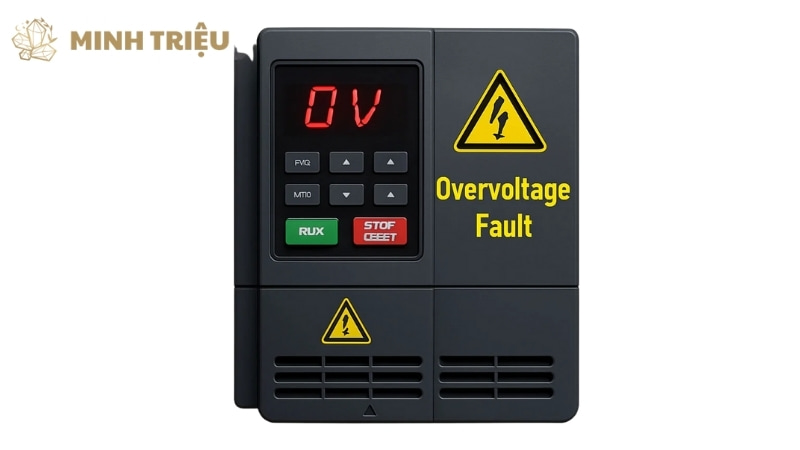

2.1. Lỗi quá áp (Overvoltage – OV)

Lỗi quá áp (Overvoltage – OV) xảy ra khi điện áp DC Bus bên trong biến tần vượt quá giới hạn an toàn, thường do năng lượng phản hồi từ tải. Dấu hiệu:

• Biến tần hiển thị mã lỗi OV (hoặc tương tự như F002, E02).
• Động cơ có thể dừng đột ngột khi giảm tốc.

Nguyên nhân phổ biến:

• Điện áp nguồn cấp cho biến tần quá cao.

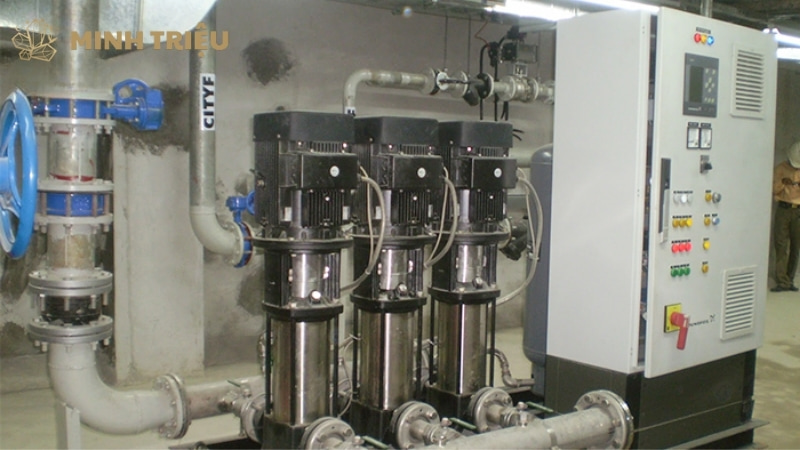

• Động cơ trả năng lượng về biến tần (tải quán tính lớn như quạt, bơm, máy ly tâm khi giảm tốc) mà không có điện trở xả (Braking Resistor) hoặc điện trở xả không đủ công suất.
• Thời gian giảm tốc của biến tần được cài đặt quá nhanh, không đủ thời gian để tiêu tán năng lượng.

2.2. Lỗi quá dòng (Overcurrent – OC)

Lỗi quá dòng (Overcurrent – OC) xảy ra khi dòng điện đầu ra của biến tần vượt quá giới hạn cho phép, thường là một trong những lỗi phổ biến nhất. Dấu hiệu:

• Biến tần hiển thị mã lỗi OC (hoặc tương tự như F001, E01 tùy nhà sản xuất).
• Động cơ dừng đột ngột hoặc không khởi động được.
• Có thể nghe tiếng ồn lạ từ động cơ hoặc biến tần.

Nguyên nhân phổ biến:

• Động cơ bị kẹt cơ khí hoặc quá tải đột ngột.
• Dây động cơ bị ngắn mạch giữa các pha hoặc chạm đất.
• Lỗi module công suất (IGBT) bên trong biến tần.
• Thời gian tăng/giảm tốc của biến tần được cài đặt quá nhanh.
• Thông số điều khiển động cơ không phù hợp.

2.3. Lỗi quá nhiệt (Over Temperature – OH/TH)

Lỗi quá nhiệt (Over Temperature – OH/TH) xảy ra khi nhiệt độ bên trong biến tần hoặc động cơ vượt quá giới hạn an toàn, là một cơ chế bảo vệ quan trọng. Dấu hiệu:

• Biến tần hiển thị mã lỗi OH, TH (hoặc tương tự như F003, E03).
• Biến tần hoặc động cơ nóng bất thường khi chạm vào.
• Quạt làm mát không quay hoặc quay yếu.

Nguyên nhân phổ biến:

• Quạt làm mát biến tần bị hỏng, yếu hoặc bị kẹt.
• Tản nhiệt của biến tần bị bám bụi bẩn dày đặc, cản trở quá trình tản nhiệt.
• Môi trường xung quanh biến tần quá nóng hoặc không thông thoáng.
• Biến tần bị quá tải trong thời gian dài.
• Cảm biến nhiệt độ bên trong biến tần hoặc động cơ bị lỗi.

3. Hướng Dẫn Khắc Phục Chi Tiết Từng Loại Lỗi

Việc khắc phục lỗi quá dòng, quá áp, quá nhiệt trên biến tần đòi hỏi một quy trình logic và hệ thống, bắt đầu từ việc xác định mã lỗi và sau đó thực hiện các bước xử lý cụ thể.

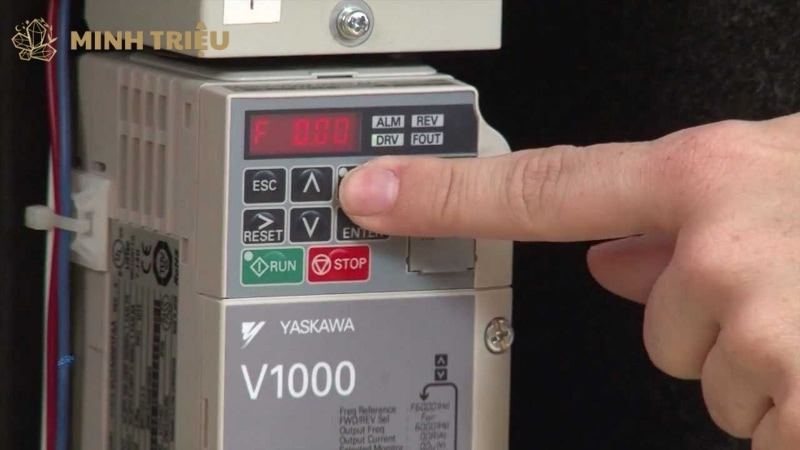

3.1. Quy trình chung khi biến tần báo lỗi

Khi biến tần hiển thị mã lỗi, kỹ thuật viên cần tuân thủ một quy trình chuẩn để đảm bảo an toàn và hiệu quả khắc phục sự cố biến tần:

• Ghi nhận mã lỗi: Kỹ thuật viên cần ghi lại chính xác mã lỗi hiển thị trên màn hình và bất kỳ thông tin bổ sung nào (thời điểm xảy ra, điều kiện vận hành).
• Ngắt nguồn an toàn: Thực hiện quy trình ngắt nguồn điện hoàn toàn và xả điện tích tụ từ các tụ điện DC Bus theo đúng quy định an toàn điện (sử dụng Lockout/Tagout).
• Tham khảo tài liệu: Tra cứu sách hướng dẫn sử dụng (manual) của biến tần để tìm ý nghĩa chi tiết của mã lỗi và các bước khắc phục khuyến nghị từ nhà sản xuất.
• Kiểm tra trực quan: Quan sát biến tần và môi trường xung quanh để tìm các dấu hiệu bất thường (bụi bẩn, dây lỏng, mùi khét, linh kiện cháy xém, hoặc các vật cản luồng khí).

3.2. Khắc phục lỗi quá dòng (OC)

Để khắc phục lỗi quá dòng (OC), kỹ thuật viên cần kiểm tra kỹ lưỡng động cơ, hệ thống dây dẫn và các thông số cài đặt của biến tần. Kiểm tra cơ khí động cơ và tải:

• Đảm bảo động cơ không bị kẹt, vòng bi không bị hỏng.
• Kiểm tra tải của ứng dụng có vượt quá khả năng của động cơ và biến tần không.

Kiểm tra dây cáp động cơ:

• Sử dụng đồng hồ vạn năng để kiểm tra ngắn mạch giữa các pha đầu ra của biến tần hoặc giữa pha với đất.
• Kiểm tra điện trở cách điện của dây cáp bằng Megohmmeter.

Kiểm tra thông số tăng/giảm tốc: Điều chỉnh thời gian tăng tốc (acceleration time) và giảm tốc (deceleration time) trong cài đặt biến tần để chúng đủ dài, tránh dòng khởi động/dừng quá lớn.

Kiểm tra module công suất (IGBT): Nếu các bước trên không giải quyết được, có thể module IGBT bị lỗi. Cần kiểm tra bằng đồng hồ vạn năng hoặc thay thế nếu cần (tham khảo bài viết về kiểm tra linh kiện biến tần).

3.3. Khắc phục lỗi quá áp (OV)

Để khắc phục lỗi quá áp (OV), cần tập trung vào nguồn cấp điện và khả năng tiêu tán năng lượng tái sinh từ động cơ.

• Kiểm tra điện áp nguồn cấp: Đảm bảo điện áp nguồn cấp cho biến tần nằm trong dải cho phép của nhà sản xuất.
• Kiểm tra và lắp đặt điện trở xả (Braking Resistor): Nếu ứng dụng có tải quán tính lớn hoặc động cơ giảm tốc nhanh, cần lắp đặt điện trở xả có công suất phù hợp để tiêu tán năng lượng tái sinh. Kiểm tra tình trạng hoạt động của điện trở xả và mạch điều khiển của nó.
• Tăng thời gian giảm tốc: Điều chỉnh thời gian giảm tốc của biến tần dài hơn để động cơ giảm tốc từ từ, giảm lượng năng lượng tái sinh.

3.4. Khắc phục lỗi quá nhiệt (OH/TH)

Để khắc phục lỗi quá nhiệt (OH/TH), cần kiểm tra và cải thiện hệ thống làm mát của biến tần và môi trường lắp đặt. Kiểm tra và vệ sinh quạt làm mát:

• Đảm bảo quạt làm mát biến tần quay bình thường, không bị kẹt, không có tiếng ồn lạ.
• Vệ sinh sạch sẽ cánh quạt và các khe thông gió.

Vệ sinh tản nhiệt: Sử dụng khí nén khô và sạch để vệ sinh các lá tản nhiệt bên trong biến tần, loại bỏ bụi bẩn tích tụ. Kiểm tra môi trường lắp đặt:

• Đảm bảo không gian xung quanh biến tần thông thoáng, không bị vật cản che khuất các lỗ thông gió.
• Kiểm tra nhiệt độ môi trường có vượt quá giới hạn cho phép của biến tần không. Có thể cần cải thiện hệ thống làm mát tủ điện.

Kiểm tra tải của động cơ: Đảm bảo biến tần không bị quá tải liên tục, điều này có thể gây ra quá nhiệt.

Kiểm tra cảm biến nhiệt độ: Nếu các bước trên không hiệu quả, có thể cảm biến nhiệt độ bên trong biến tần hoặc động cơ bị lỗi, cần kiểm tra và thay thế.

4. Kết Luận

Việc xử lý nhanh chóng các lỗi quá dòng, quá áp, quá nhiệt trên biến tần giúp doanh nghiệp duy trì sản xuất liên tục và giảm thiểu chi phí. Từ xác định nguyên nhân đến bảo trì hiệu quả và đảm bảo an toàn, mỗi bước đều góp phần vào sự ổn định hệ thống. Trong kỷ nguyên công nghiệp 4.0, kết hợp chuyên môn với công nghệ giám sát hiện đại là chìa khóa quản lý biến tần thông minh. Doanh nghiệp nên đầu tư đào tạo, chuẩn hóa quy trình và ứng dụng công cụ giám sát để biến khắc phục lỗi thành chiến lược vận hành hiệu quả.
