Hướng dẫn lắp đặt biến tần đúng cách: Đảm bảo hiệu suất và an toàn trong sản xuất công nghiệp

Biến tần, hay còn gọi là inverter, là một thiết bị điện tử công suất đóng vai trò then chốt trong sản xuất công nghiệp hiện đại, giúp điều khiển tốc độ và mô-men xoắn của động cơ xoay chiều, từ đó tối ưu hóa quy trình sản xuất, tiết kiệm năng lượng đáng kể và kéo dài tuổi thọ của thiết bị. Việc hướng dẫn lắp đặt biến tần đúng cách không chỉ đảm bảo hiệu suất hoạt động ổn định và an toàn cho toàn bộ hệ thống mà còn là yếu tố tiên quyết để khai thác tối đa lợi ích mà biến tần mang lại. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ khâu chuẩn bị, các bước lắp đặt cơ khí và đấu nối điện, đến cài đặt thông số và vận hành thử, đồng thời chỉ ra những lỗi thường gặp cùng cách khắc phục, giúp quý độc giả tự tin triển khai hệ thống biến tần một cách chuyên nghiệp và an toàn.

1. Chuẩn bị trước khi lắp đặt biến tần

Việc chuẩn bị kỹ lưỡng trước khi bắt tay vào lắp đặt biến tần là cực kỳ quan trọng, đảm bảo quá trình diễn ra suôn sẻ và đạt hiệu quả cao nhất.

1.1. Đọc và hiểu tài liệu kỹ thuật (Manual) của nhà sản xuất

Mọi quy trình lắp đặt biến tần đều bắt đầu bằng việc đọc kỹ và nắm vững tài liệu kỹ thuật (manual) của nhà sản xuất, bởi tài liệu này cung cấp toàn bộ thông tin về thông số kỹ thuật chi tiết của biến tần như công suất, điện áp, dòng điện, tần số, cũng như sơ đồ đấu nối điện và các yêu cầu cụ thể về môi trường lắp đặt, từ nhiệt độ, độ ẩm đến mức độ bụi bẩn cho phép, cùng với những cảnh báo an toàn thiết yếu. Nhà sản xuất luôn cung cấp các lưu ý quan trọng và khuyến nghị đặc biệt mà người lắp đặt cần tuân thủ triệt để.

1.2. Kiểm tra vị trí lắp đặt

Lựa chọn vị trí lắp đặt phù hợp là yếu tố then chốt để biến tần hoạt động hiệu quả và bền bỉ.

• Không gian: Biến tần cần không gian đầy đủ để đảm bảo thông gió tốt, thuận tiện cho việc bảo trì, bảo dưỡng định kỳ và dễ dàng tiếp cận các điểm đấu nối điện. Khoảng trống xung quanh biến tần giúp luồng không khí lưu thông tự do, tránh tình trạng quá nhiệt cục bộ.
• Môi trường: Tránh xa những khu vực có nhiệt độ quá cao hoặc quá thấp, độ ẩm lớn, môi trường nhiều bụi bẩn, hóa chất ăn mòn hay rung lắc mạnh, bởi những yếu tố này có thể gây hỏng hóc hoặc giảm tuổi thọ thiết bị. Độ ẩm cao gây nguy cơ chập cháy, trong khi bụi kim loại có thể dẫn đến ngắn mạch bên trong.
• Thông gió: Hệ thống thông gió hiệu quả là điều kiện bắt buộc để tản nhiệt cho biến tần, đặc biệt là đối với các biến tần công suất lớn; trong một số trường hợp, việc sử dụng quạt hút hoặc quạt thổi chuyên dụng là cần thiết để duy trì nhiệt độ ổn định. Nhiệt độ làm việc lý tưởng kéo dài tuổi thọ biến tần.
• Vật liệu: Biến tần cần được lắp đặt trên bề mặt chắc chắn, không dẫn điện và có khả năng chịu nhiệt tốt, như bảng kim loại có sơn tĩnh điện hoặc vật liệu cách điện chuyên dụng, để tránh nguy cơ rò rỉ điện và đảm bảo an toàn. Tấm lắp đặt phải đủ vững chãi để chịu được trọng lượng của biến tần và các thiết bị phụ trợ.

1.3. Chuẩn bị dụng cụ và vật tư

Việc chuẩn bị đầy đủ dụng cụ và vật tư cần thiết trước khi lắp đặt sẽ giúp quá trình diễn ra nhanh chóng và chính xác. Các dụng cụ cơ bản bao gồm tua vít (đầu dẹt, bake), kìm (cắt, bấm cốt), dao cắt dây, đồng hồ vạn năng để kiểm tra điện áp và dòng điện, cùng với thiết bị đo điện trở cách điện (megohmmeter) để kiểm tra độ an toàn của hệ thống. Về vật tư, cần có dây cáp điện với tiết diện phù hợp, cầu chì hoặc aptomat bảo vệ quá dòng, các loại đầu cốt (cosse) để đảm bảo kết nối chắc chắn, ống gen bảo vệ dây và tủ điện tiêu chuẩn (nếu biến tần được lắp trong tủ). Việc chuẩn bị chu đáo hạn chế gián đoạn công việc và đảm bảo an toàn lao động.

1.4. Kiểm tra biến tần trước khi lắp đặt

Trước khi tiến hành lắp đặt, cần thực hiện kiểm tra biến tần một cách kỹ lưỡng để phát hiện sớm các vấn đề tiềm ẩn. Điều này bao gồm việc kiểm tra ngoại quan thiết bị xem có dấu hiệu hư hỏng vật lý (nứt vỡ, móp méo), ẩm ướt hay không, đồng thời đối chiếu các thông số trên nhãn mác của biến tần để đảm bảo chúng trùng khớp với yêu cầu của hệ thống và hồ sơ kỹ thuật đã chuẩn bị. Bất kỳ dấu hiệu bất thường nào cũng cần được ghi nhận và xử lý trước khi lắp đặt.

2. Các bước lắp đặt biến tần đúng cách

Quy trình lắp đặt biến tần bao gồm các bước tuần tự từ cơ khí đến đấu nối điện và kiểm tra, mỗi bước đều đòi hỏi sự tỉ mỉ và chính xác cao để đảm bảo hệ thống vận hành ổn định.

2.1. Lắp đặt cơ khí

Bước đầu tiên trong quá trình lắp đặt là lắp đặt cơ khí biến tần một cách chắc chắn và đúng vị trí. Biến tần phải được gắn lên bề mặt đã chọn (thường là trong tủ điện hoặc trên bảng điều khiển) bằng vít hoặc giá đỡ chuyên dụng, đảm bảo thiết bị được cố định vững chắc và cân bằng, tránh rung động trong quá trình hoạt động.

Đặc biệt, cần lưu ý tuân thủ khoảng cách tối thiểu giữa các biến tần (nếu lắp đặt nhiều biến tần gần nhau) và giữa biến tần với các thiết bị khác trong tủ để đảm bảo luồng khí lưu thông tốt, hỗ trợ quá trình tản nhiệt hiệu quả và tránh hiện tượng quá nhiệt. Việc sắp xếp hợp lý tối ưu hóa không gian và hiệu suất làm việc.

2.2. Đấu nối dây cáp điện

Đấu nối dây cáp điện là bước quan trọng nhất và đòi hỏi sự chính xác cao để đảm bảo an toàn và hiệu suất hoạt động của hệ thống.

2.2.1. Dây nguồn vào (Input – R, S, T hoặc L1, L2, L3)

Dây nguồn vào cấp điện cho biến tần cần được chọn với tiết diện dây phù hợp với công suất của biến tần và động cơ, đảm bảo khả năng tải dòng điện ổn định và tránh sụt áp. Việc đấu nối phải tuân thủ đúng pha (R-S-T hoặc L1-L2-L3) theo sơ đồ của nhà sản xuất và các đầu cốt phải được siết chặt để tránh lỏng lẻo gây chập cháy. Luôn lắp đặt aptomat hoặc cầu chì bảo vệ quá dòng ở phía trước biến tần để ngắt mạch khi có sự cố, bảo vệ thiết bị.

2.2.2. Dây nguồn ra động cơ (Output – U, V, W)

Dây nguồn ra động cơ (U, V, W) phải là loại cáp chuyên dụng cho biến tần, thường là cáp chống nhiễu có lớp bọc kim loại hoặc màn chắn, nhằm giảm thiểu tối đa nhiễu điện từ (EMI) phát sinh từ biến tần, bảo vệ các thiết bị điện tử khác trong hệ thống. Đảm bảo đấu nối đúng pha với các đầu dây của động cơ và tuân thủ chiều dài cáp khuyến nghị từ nhà sản xuất để tránh suy hao năng lượng và ảnh hưởng đến chất lượng tín hiệu điều khiển động cơ. Cáp càng ngắn càng tốt để giảm nhiễu.

2.2.3. Dây tiếp địa (Ground/Earth – PE)

Dây tiếp địa (Ground/Earth – PE) là yếu tố cực kỳ quan trọng để đảm bảo an toàn cho người vận hành và thiết bị. Dây tiếp địa phải được đấu nối chắc chắn vào điểm tiếp địa chuyên dụng trên biến tần và kết nối với hệ thống tiếp địa chung của nhà máy. Một hệ thống tiếp địa tốt sẽ giúp xả các dòng điện rò rỉ hoặc quá áp xuống đất, ngăn ngừa nguy cơ điện giật và hỏng hóc thiết bị. Tiếp địa biến tần đúng cách bảo vệ khỏi rò rỉ điện.

2.2.4. Dây điều khiển (Control wiring)

Việc đấu nối dây điều khiển (Control wiring) bao gồm các tín hiệu như lệnh chạy/dừng (run/stop), tín hiệu tham chiếu tốc độ (analog hoặc digital), và các tín hiệu phản hồi từ PLC, HMI hoặc các thiết bị ngoại vi khác vào các cổng điều khiển của biến tần. Cần phân biệt rõ ràng giữa dây tín hiệu analog và digital để tránh nhầm lẫn và luôn đi dây điều khiển cách xa dây động lực để giảm thiểu tối đa hiện tượng nhiễu điện từ cảm ứng, đảm bảo tín hiệu điều khiển chính xác và ổn định. Sử dụng cáp tín hiệu chống nhiễu khi cần thiết.

2.3. Kiểm tra lại toàn bộ hệ thống dây nối

Sau khi hoàn tất đấu nối, việc kiểm tra lại toàn bộ hệ thống dây nối là bước không thể bỏ qua. Đảm bảo tất cả các kết nối đều chắc chắn, đúng cực, không bị hở mạch hoặc ngắn mạch. Sử dụng đồng hồ vạn năng để kiểm tra thông mạch và điện trở cách điện của dây dẫn, đảm bảo không có sự cố rò rỉ điện trước khi cấp nguồn. Việc này giúp ngăn chặn các lỗi đấu nối và đảm bảo an toàn điện.

3. Cài đặt và vận hành thử biến tần

Sau khi hoàn tất lắp đặt cơ khí và đấu nối điện, việc cài đặt thông số và vận hành thử là bước cuối cùng để đưa biến tần vào hoạt động.

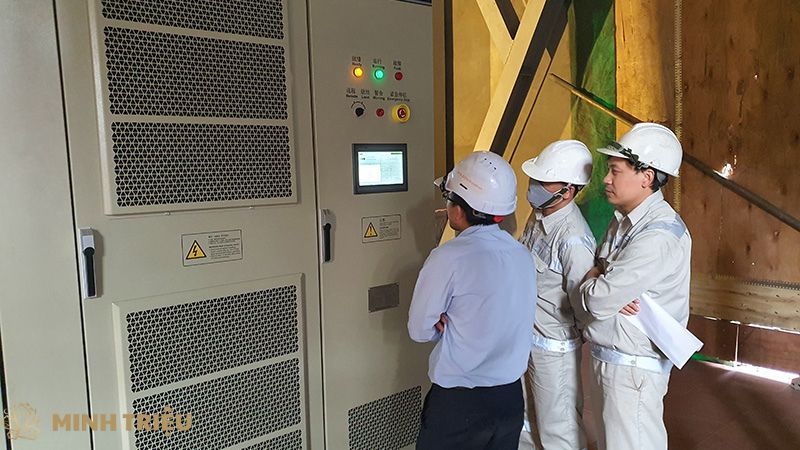

3.1. Cấp nguồn và kiểm tra ban đầu

Bước đầu tiên là cấp nguồn và kiểm tra ban đầu sau khi đã chắc chắn mọi đấu nối đều chính xác. Bật aptomat hoặc cầu chì cấp nguồn cho biến tần và quan sát màn hình hiển thị của biến tần để kiểm tra các thông báo lỗi hoặc trạng thái hoạt động ban đầu, đảm bảo không có cảnh báo nguy hiểm nào xuất hiện. Nếu có lỗi, ngắt nguồn ngay lập tức và kiểm tra lại hệ thống.

3.2. Cài đặt các thông số cơ bản (Parameter setting)

Việc cài đặt các thông số cơ bản (Parameter setting) của biến tần là rất quan trọng để tối ưu hiệu suất và bảo vệ thiết bị.

• Thông số động cơ: Cài đặt chính xác các thông số của động cơ như công suất, điện áp định mức, dòng điện định mức, tần số định mức, và tốc độ định mức (RPM) là cực kỳ quan trọng để biến tần có thể điều khiển động cơ một cách hiệu quả nhất. Các thông số này thường được ghi trên nhãn mác của động cơ.
• Tần số làm việc: Xác định và cài đặt tần số tối đa và tần số tối thiểu mà động cơ có thể hoạt động an toàn và hiệu quả, phù hợp với yêu cầu của ứng dụng. Điều này trực tiếp ảnh hưởng đến tốc độ động cơ và công suất đầu ra.
• Thời gian tăng/giảm tốc (Acceleration/Deceleration time): Cài đặt thời gian tăng/giảm tốc phù hợp với ứng dụng để tránh gây sốc cơ khí cho hệ thống truyền động và đảm bảo quá trình khởi động/dừng động cơ diễn ra êm ái. Thời gian quá ngắn có thể gây quá dòng, còn quá dài gây lãng phí thời gian.
• Chế độ điều khiển: Lựa chọn chế độ điều khiển phù hợp như V/F control (điều khiển tỷ lệ điện áp/tần số) hoặc Vector control (điều khiển vector) tùy thuộc vào loại biến tần và yêu cầu độ chính xác của ứng dụng; điều khiển vector thường được ưu tiên cho các ứng dụng đòi hỏi mô-men xoắn cao ở tốc độ thấp và kiểm soát chính xác.
• Bảo vệ: Cài đặt các mức bảo vệ cần thiết như bảo vệ quá tải, quá áp, thấp áp, quá nhiệt cho cả biến tần và động cơ, đảm bảo an toàn tối đa cho hệ thống. Các chức năng bảo vệ này giúp ngăn ngừa hỏng hóc nghiêm trọng cho thiết bị.

(Lưu ý: Luôn tham khảo kỹ hướng dẫn sử dụng của từng loại biến tần để cài đặt chính xác các thông số, bởi mỗi nhà sản xuất có thể có cách đặt tên và cấu trúc menu khác nhau.)

Bảng: Các thông số cơ bản cần cài đặt cho biến tần

Thông số	Mô tả	Đơn vị	Ví dụ giá trị phổ biến
Công suất động cơ	Công suất định mức của động cơ được kết nối.	kW / HP	0.75kW, 5.5kW, 15kW
Điện áp định mức động cơ	Điện áp làm việc định mức của động cơ.	V	220V, 380V
Dòng điện định mức động cơ	Dòng điện mà động cơ tiêu thụ ở chế độ định mức.	A	3.2A, 10.5A, 28A
Tần số định mức động cơ	Tần số danh định của động cơ (thường là tần số lưới điện).	Hz	50Hz, 60Hz
Tốc độ định mức động cơ	Tốc độ quay của động cơ ở tần số định mức (nếu có trên nhãn).	RPM	1450 RPM, 2900 RPM
Tần số tối đa	Tần số đầu ra tối đa mà biến tần cho phép động cơ hoạt động.	Hz	50Hz, 60Hz, 120Hz
Tần số tối thiểu	Tần số đầu ra tối thiểu mà biến tần cho phép động cơ hoạt động.	Hz	0Hz, 5Hz
Thời gian tăng tốc	Thời gian để biến tần tăng tần số từ 0Hz đến tần số đặt.	Giây (s)	5s, 10s
Thời gian giảm tốc	Thời gian để biến tần giảm tần số từ tần số đặt về 0Hz.	Giây (s)	5s, 10s
Chế độ điều khiển	Lựa chọn phương pháp điều khiển (V/F Control, Vector Control, Sensorless).	N/A	V/F, Vector Control

3.3. Vận hành thử

Sau khi cài đặt, tiến hành vận hành thử để kiểm tra hoạt động thực tế của biến tần và động cơ.

• Chạy không tải: Đầu tiên, cho động cơ chạy không tải để kiểm tra hoạt động cơ bản của biến tần, quan sát xem động cơ có quay êm ái, có tiếng ồn lạ hay không, và màn hình biến tần có hiển thị bất kỳ lỗi nào không.
• Chạy có tải: Sau đó, cho động cơ chạy có tải, quan sát động cơ hoạt động, kiểm tra dòng điện, điện áp, và đặc biệt là nhiệt độ của cả biến tần và động cơ để đảm bảo chúng nằm trong giới hạn cho phép.
• Kiểm tra các chức năng điều khiển: Thử nghiệm các chức năng điều khiển như thay đổi tốc độ, dừng khẩn cấp (Emergency Stop), và các chức năng bảo vệ đã cài đặt để đảm bảo chúng hoạt động đúng như mong muốn.
• Điều chỉnh lại các thông số: Cuối cùng, điều chỉnh lại các thông số nếu cần để đạt được hiệu suất tối ưu và phù hợp nhất với yêu cầu của ứng dụng thực tế.

4. Các lỗi thường gặp khi lắp đặt biến tần và cách khắc phục

Trong quá trình lắp đặt và vận hành biến tần, một số lỗi thường gặp có thể xảy ra, đòi hỏi người kỹ thuật phải có kiến thức để chẩn đoán và khắc phục.

4.1. Lỗi đấu nối sai

Lỗi đấu nối sai là một trong những nguyên nhân phổ biến nhất dẫn đến sự cố biến tần. Các lỗi này bao gồm ngắn mạch (dây chạm nhau), hở mạch (dây không được kết nối chặt), hoặc đấu ngược pha (kết nối không đúng thứ tự các pha R, S, T hoặc U, V, W). Cách khắc phục là ngắt toàn bộ nguồn điện, sau đó kiểm tra lại kỹ lưỡng sơ đồ đấu nối và từng mối nối bằng mắt thường và thiết bị đo (đồng hồ vạn năng) để đảm bảo tất cả các dây đều được kết nối đúng vị trí và chắc chắn.

4.2. Lỗi do môi trường

Lỗi do môi trường thường liên quan đến điều kiện hoạt động không phù hợp của biến tần. Biến tần bị quá nhiệt do hệ thống thông gió kém hoặc do bụi bẩn bám nhiều làm cản trở quá trình tản nhiệt. Ngoài ra, độ ẩm cao có thể gây ẩm ướt các mạch điện tử, dẫn đến ăn mòn và chập cháy. Cách khắc phục bao gồm cải thiện hệ thống thông gió bằng cách lắp đặt quạt, đảm bảo không gian lắp đặt thông thoáng, và thực hiện vệ sinh định kỳ cho biến tần để loại bỏ bụi bẩn tích tụ.

4.3. Lỗi do cài đặt thông số

Lỗi do cài đặt thông số không chính xác có thể khiến biến tần hoạt động không hiệu quả hoặc báo lỗi. Điều này xảy ra khi các thông số động cơ (như công suất, điện áp, dòng điện) bị cài đặt sai, hoặc thời gian tăng/giảm tốc không phù hợp với quán tính của tải, gây ra hiện tượng quá dòng hoặc dừng đột ngột. Cách khắc phục là tham khảo kỹ lại manual của biến tần và động cơ, sau đó cài đặt lại các thông số một cách chính xác.

4.4. Nhiễu điện từ (EMI)

Nhiễu điện từ (EMI) là một vấn đề phổ biến, nơi sóng điện từ do biến tần phát ra gây ảnh hưởng đến hoạt động của các thiết bị điện tử khác trong hệ thống, dẫn đến sai lệch tín hiệu hoặc lỗi hoạt động. Cách khắc phục bao gồm việc sử dụng cáp chống nhiễu có vỏ bọc kim loại cho cả dây nguồn động lực và dây điều khiển, lắp đặt bộ lọc EMI (lọc nhiễu RFI/EMI) ở đầu vào biến tần, và đặc biệt là đảm bảo tiếp địa tốt cho toàn bộ hệ thống để dẫn các dòng điện nhiễu xuống đất một cách an toàn. Khoảng cách giữa dây động lực và dây tín hiệu cũng cần được duy trì.

5. An toàn khi lắp đặt và vận hành biến tần

An toàn lao động là nguyên tắc hàng đầu khi làm việc với các thiết bị điện nói chung và biến tần nói riêng.

• Ngắt nguồn điện hoàn toàn trước khi thao tác: Luôn luôn ngắt nguồn điện hoàn toàn và kiểm tra bằng đồng hồ vạn năng để đảm bảo không còn điện áp trước khi thực hiện bất kỳ thao tác nào trên biến tần hoặc hệ thống điện liên quan. Điều này ngăn ngừa nguy cơ điện giật.
• Sử dụng đầy đủ bảo hộ lao động: Người thực hiện cần sử dụng đầy đủ bảo hộ lao động cá nhân (PPE) bao gồm găng tay cách điện, kính bảo hộ, giày bảo hộ cách điện và quần áo bảo hộ.
• Đảm bảo hệ thống tiếp địa hoạt động tốt: Đảm bảo hệ thống tiếp địa hoạt động tốt và được kiểm tra định kỳ để xả các dòng điện rò rỉ, bảo vệ cả người và thiết bị khỏi sự cố về điện.
• Không chạm vào các bộ phận mang điện khi biến tần đang hoạt động: Tuyệt đối không chạm vào các bộ phận mang điện khi biến tần đang hoạt động hoặc vừa ngừng hoạt động (do tụ điện vẫn còn tích điện dư), bởi nguy cơ điện giật rất cao.
• Chỉ người có chuyên môn và được đào tạo mới được phép lắp đặt và sửa chữa: Chỉ những người có chuyên môn về điện, điện tử và đã được đào tạo về biến tần mới được phép thực hiện các công việc lắp đặt, cài đặt và sửa chữa để đảm bảo an toàn và kỹ thuật.

6. Kết luận

Việc lắp đặt biến tần đúng cách không chỉ là một yêu cầu kỹ thuật mà còn là yếu tố then chốt quyết định hiệu suất hoạt động và độ bền của toàn bộ hệ thống truyền động trong sản xuất công nghiệp. Bằng cách tuân thủ nghiêm ngặt các bước chuẩn bị, quy trình đấu nối chính xác, cài đặt thông số phù hợp và thực hiện vận hành thử cẩn thận, doanh nghiệp có thể khai thác tối đa lợi ích từ biến tần, bao gồm tiết kiệm năng lượng đáng kể, điều khiển tốc độ động cơ linh hoạt, và kéo dài tuổi thọ thiết bị.
