Phân Tích Chuyên Sâu: Giảm Tổn Thất Năng Lượng Trong Hệ Thống Truyền Động Bằng Biến Tần

Trong bối cảnh năng lượng ngày càng khan hiếm và chi phí gia tăng, việc giảm tổn thất năng lượng trong hệ thống truyền động đã trở thành ưu tiên hàng đầu đối với mọi doanh nghiệp trong sản xuất công nghiệp.

Bài viết này sẽ đi sâu vào phân tích các nguồn gốc của tổn thất năng lượng trong hệ thống truyền động, khám phá cơ chế hoạt động của biến tần trong việc khắc phục chúng, đồng thời đưa ra các chiến lược cụ thể và minh họa bằng các nghiên cứu điển hình thực tế về lợi ích kinh tế mà công nghệ này mang lại.

1. Thách thức về năng lượng trong hệ thống truyền động

Các hệ thống truyền động đóng vai trò xương sống trong phần lớn các quy trình sản xuất công nghiệp, từ việc vận hành băng tải, bơm chất lỏng, quạt thông gió cho đến các máy công cụ và rô-bốt tự động. Những hệ thống truyền động này chiếm tỷ lệ khổng lồ trong tổng tiêu thụ điện năng của một nhà máy, thường vượt quá 60%.

Tuy nhiên, việc vận hành không tối ưu là nguyên nhân chính gây ra tổn thất năng lượng đáng kể, dẫn đến lãng phí tài nguyên và tăng chi phí vận hành.

2. Phân tích các nguồn tổn thất năng lượng chính trong hệ thống truyền động

Các hệ thống truyền động thường phát sinh tổn thất năng lượng từ nhiều nguồn khác nhau, bao gồm cả các yếu tố cơ khí, điện và vận hành. Việc xác định rõ những nguồn tổn thất này là bước đầu tiên để phát triển các giải pháp tối ưu.

2.1. Tổn thất cơ khí

Tổn thất cơ khí xảy ra do ma sát và kém hiệu quả trong quá trình truyền tải cơ năng trong hệ thống truyền động. Các dạng tổn thất này bao gồm:

• Ma sát ở ổ bi, khớp nối, bánh răng: Mỗi chuyển động của các bộ phận cơ khí đều tạo ra ma sát, chuyển hóa một phần năng lượng thành nhiệt năng vô ích. Việc bôi trơn không đúng cách hoặc hao mòn thiết bị sẽ làm tăng đáng kể tổn thất này.
• Tổn thất trong các thiết bị điều chỉnh dòng chảy cơ học (như van, damper): Trong các hệ thống bơm và quạt, việc điều chỉnh lưu lượng hoặc áp suất bằng van hoặc damper gây ra tổn thất áp suất đáng kể. Năng lượng bị tiêu hao dưới dạng nhiệt và tiếng ồn do việc “nghẽn” dòng chảy.
• Tổn thất trong các cơ cấu truyền động (như dây đai, xích): Các cơ cấu truyền động này cũng có những tổn thất riêng do trượt, ma sát và căng thẳng vật liệu.

2.2. Tổn thất điện

Tổn thất điện phát sinh trong quá trình chuyển đổi và truyền tải năng lượng điện cho động cơ điện.

Tổn thất trong động cơ điện: Động cơ điện bản thân có các tổn thất nội tại ngay cả khi hoạt động ở tải định mức. Các loại tổn thất chính bao gồm:

• Tổn thất đồng (Copper losses) (I2R): Xảy ra do điện trở của các cuộn dây stato và rôto. Dòng điện chạy qua các cuộn dây gây ra nhiệt và lãng phí năng lượng.
• Tổn thất sắt (Iron losses): Xảy ra trong lõi từ của stato và rôto do hiện tượng từ trễ (hysteresis) và dòng điện xoáy (eddy currents).
• Tổn thất ma sát và quạt gió (Friction and Windage losses): Do ma sát ở ổ trục và sức cản của không khí khi roto quay.

Tổn thất trên đường dây cáp và máy biến áp: Dòng điện chạy qua các dây dẫn và máy biến áp luôn gây ra tổn hao nhất định do điện trở của chúng. Đặc biệt khi hệ số công suất thấp, dòng điện tăng lên, làm tăng đáng kể tổn thất này.

2.3. Tổn thất trong quá trình vận hành

Tổn thất trong quá trình vận hành là do thiếu tối ưu trong việc điều khiển và sử dụng hệ thống truyền động.

• Vận hành ở tải non (hoặc quá tải) không cần thiết: Nhiều động cơ điện thường được thiết kế với công suất lớn hơn nhu cầu thực tế để đề phòng (oversizing). Khi hoạt động ở tải non, động cơ có hiệu suất thấp hơn đáng kể, gây lãng phí năng lượng vô ích.
• Quá trình khởi động/dừng đột ngột (không tối ưu): Việc khởi động trực tiếp (DOL – Direct On Line) gây ra dòng khởi động cao (gấp 6-8 lần dòng định mức) và xung lực cơ học mạnh. Điều này không chỉ tiêu thụ năng lượng lớn trong thời gian ngắn mà còn làm giảm tuổi thọ của động cơ và các bộ phận cơ khí.
• Hệ thống điều khiển cũ, thiếu chính xác: Các phương pháp điều khiển truyền thống (ví dụ: dùng van hoặc damper để điều chỉnh lưu lượng) thường kém hiệu quả và không theo dõi được nhu cầu tải thực tế, dẫn đến việc động cơ chạy ở tốc độ không cần thiết và lãng phí năng lượng.

3. Cơ chế hoạt động của biến tần và vai trò trong việc giảm tổn thất năng lượng

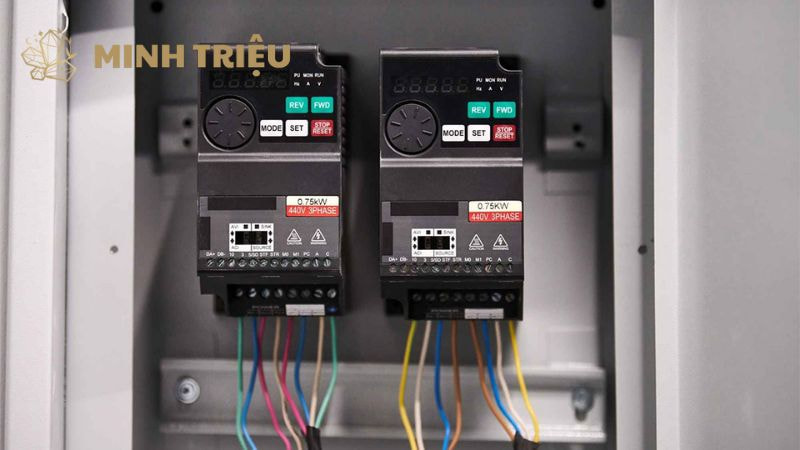

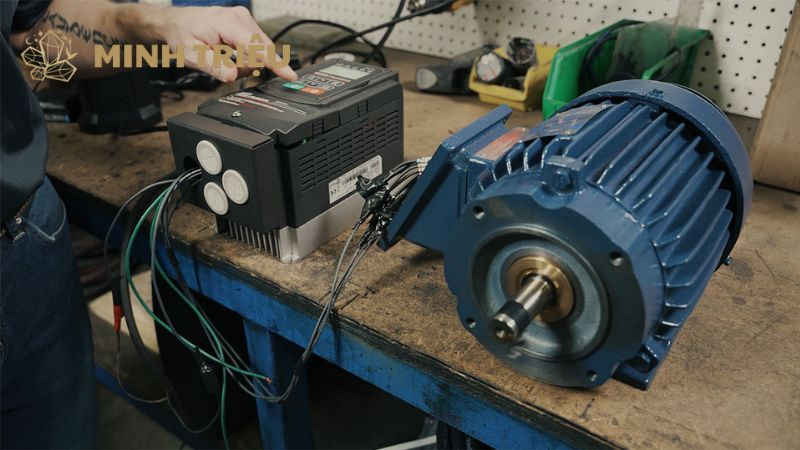

Biến tần là một thiết bị điện tử công suất cho phép điều khiển tốc độ và mô-men xoắn của động cơ điện xoay chiều bằng cách thay đổi tần số và điện áp cấp vào động cơ. Mối liên hệ cốt lõi giữa tốc độ và công suất là yếu tố then chốt giúp biến tần giảm tổn thất năng lượng trong hệ thống truyền động. Đối với các tải dạng bơm, quạt và máy nén khí (tải ly tâm), công suất tiêu thụ (P) có mối quan hệ tỷ lệ thuận với lập phương của tốc độ quay (n) của động cơ (P ∝ n³).

Minh họa Định luật lập phương:

• Nếu tốc độ động cơ giảm 20% (từ 100% xuống 80%), công suất tiêu thụ sẽ giảm khoảng (0.8)³=0.512 (tức là giảm gần 49%).
• Nếu tốc độ giảm 50% (từ 100% xuống 50%), công suất sẽ giảm xuống (0.5)³=0.125 (tức là giảm tới 87.5%). Điều này cho thấy việc giảm tốc độ động cơ dù chỉ một chút cũng mang lại hiệu quả tiết kiệm năng lượng khổng lồ, đặc biệt trong các ứng dụng có tải thay đổi.

Biến tần đóng vai trò then chốt trong việc tối ưu hóa hiệu suất động cơ thông qua các cơ chế sau:

• Điều chỉnh tốc độ chính xác theo nhu cầu tải: Thay vì chạy động cơ ở tốc độ tối đa và dùng các cơ cấu cơ khí để điều tiết lưu lượng/áp suất (gây tổn thất), biến tần cho phép điều chỉnh tốc độ động cơ chính xác theo yêu cầu thực tế của tải. Điều này đảm bảo động cơ luôn hoạt động ở điểm hiệu suất cao nhất.
• Thay thế các cơ cấu điều khiển kém hiệu quả: Biến tần loại bỏ nhu cầu sử dụng van hoặc damper để điều khiển lưu lượng trong các hệ thống bơm và quạt. Thay vào đó, biến tần điều khiển trực tiếp tốc độ động cơ, từ đó giảm tổn thất năng lượng do tiết lưu và cải thiện đáng kể hiệu suất động cơ.

4. Các chiến lược cụ thể để giảm tổn thất năng lượng bằng biến tần

Việc triển khai biến tần trong hệ thống truyền động đòi hỏi các chiến lược cụ thể để tối ưu hóa khả năng giảm tổn thất năng lượng của chúng.

4.1. Điều chỉnh tốc độ theo nhu cầu tải

Một trong những lợi ích lớn nhất của biến tần là khả năng điều chỉnh tốc độ động cơ một cách linh hoạt theo nhu cầu tải thực tế.

Chiến lược này đặc biệt hiệu quả cho các hệ thống bơm, quạt và máy nén khí mà nhu cầu lưu lượng/áp suất thay đổi đáng kể theo thời gian (ví dụ: hệ thống HVAC của tòa nhà, bơm nước sinh hoạt của khu dân cư, quạt thông gió trong nhà máy).

Thay vì để động cơ chạy ở tốc độ tối đa liên tục và lãng phí năng lượng khi nhu cầu thấp, biến tần cho phép giảm tốc độ động cơ xuống mức cần thiết. Điều này trực tiếp giảm tổn thất năng lượng do vận hành ở tải non và tối ưu hóa công suất tiêu thụ theo thời gian thực.

4.2. Tối ưu hóa quá trình khởi động và dừng

Biến tần mang lại khả năng khởi động mềm và dừng mềm cho động cơ, loại bỏ các xung lực và dòng điện cao đột ngột khi vận hành trực tiếp. Giải pháp này áp dụng cho hầu hết các hệ thống truyền động nơi động cơ khởi động và dừng thường xuyên hoặc cần bảo vệ cơ khí (ví dụ: băng tải nặng, máy ép, máy ly tâm).

Khởi động mềm giúp giảm tổn thất năng lượng phát sinh trong thời điểm dòng điện khởi động cao. Đồng thời, nó giảm đáng kể áp lực cơ học lên trục, hộp số, dây đai và các bộ phận truyền động khác, từ đó kéo dài tuổi thọ của toàn bộ hệ thống truyền động và giảm chi phí bảo trì.

4.3. Loại bỏ tổn thất trong các thiết bị cơ khí

Biến tần cho phép loại bỏ hoặc giảm thiểu sự phụ thuộc vào các thiết bị điều chỉnh lưu lượng/áp suất cơ học kém hiệu quả. Trong một hệ thống bơm hoặc quạt, thay vì sử dụng van hoặc damper để điều tiết lưu lượng (gây tổn thất áp suất), biến tần sẽ điều chỉnh tốc độ của động cơ trực tiếp.

Bằng cách này, năng lượng không còn bị lãng phí do việc “nghẽn” dòng chảy bằng cơ học. Đây là một trong những cách hiệu quả nhất để giảm tổn thất năng lượng trong các ứng dụng dòng chảy biến thiên, đồng thời tăng khả năng điều khiển chính xác của hệ thống.

4.4. Tăng hệ số công suất

Biến tần (đặc biệt là các loại sử dụng công nghệ tiên tiến như AFE – Active Front End) có khả năng giúp cải thiện hệ số công suất tổng thể của hệ thống điện của nhà máy. Các biến tần hiện đại có bộ chỉnh lưu chủ động (AFE) có thể duy trì hệ số công suất đầu vào gần bằng 1 và giảm đáng kể tổng méo hài (THD). Điều này giúp giảm dòng điện không cần thiết chạy trong lưới điện.

Việc cải thiện hệ số công suất trực tiếp giảm tổn thất năng lượng trên dây cáp và máy biến áp do dòng điện giảm, đồng thời tránh các khoản phạt từ công ty điện lực, góp phần vào chi phí vận hành hiệu quả hơn.

5. Nghiên cứu điển hình và lợi ích kinh tế

Việc triển khai biến tần đã mang lại những lợi ích kinh tế rõ rệt trong nhiều ngành công nghiệp thông qua việc giảm tổn thất năng lượng trong hệ thống truyền động.

5.1. Các ứng dụng thực tế

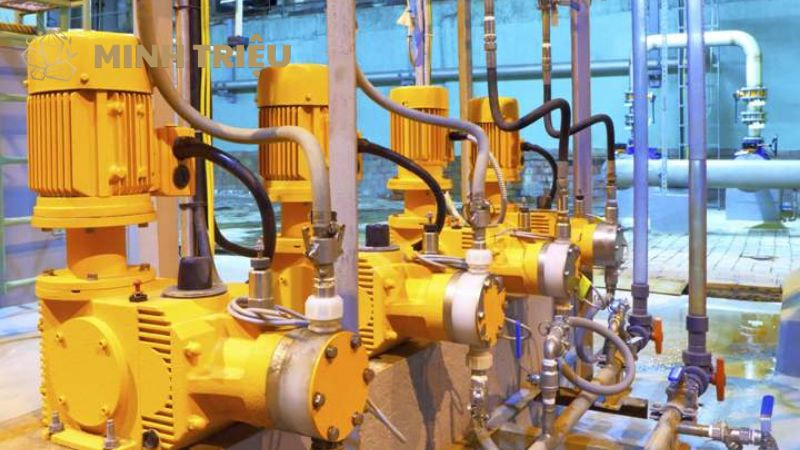

Hệ thống bơm (trong ngành nước hoặc hóa chất):

Một nhà máy xử lý nước vận hành nhiều bơm để duy trì áp suất và lưu lượng trong đường ống. Nhu cầu nước thay đổi đáng kể theo từng giờ trong ngày. Trước đây, họ sử dụng các van điều tiết để điều chỉnh lưu lượng bơm, dẫn đến lãng phí năng lượng lớn.

Lắp đặt biến tần cho các động cơ bơm và tích hợp hệ thống điều khiển PID để tự động điều chỉnh tốc độ bơm theo áp suất hoặc lưu lượng yêu cầu. Nhà máy đã tiết kiệm năng lượng trung bình 30-45% so với trước đó. Ngoài ra, áp suất trong đường ống ổn định hơn, giảm rủi ro rò rỉ và hư hỏng thiết bị.

Hệ thống quạt thông gió (trong các nhà xưởng lớn):

Một nhà xưởng sản xuất lớn cần duy trì lưu lượng không khí và nhiệt độ ổn định. Các quạt thông gió chạy liên tục ở tốc độ tối đa và sử dụng damper để điều chỉnh lưu lượng (gây ồn và lãng phí).

Lắp đặt biến tần cho động cơ quạt và kết nối với cảm biến nhiệt độ/chất lượng không khí. Biến tần tự động điều chỉnh tốc độ quạt theo yêu cầu. Việc này đã giúp nhà xưởng giảm tổn thất năng lượng đáng kể (ước tính 25-40%), giảm tiếng ồn và tạo môi trường làm việc thoải mái hơn cho nhân viên.

5.2. Phân tích lợi ích kinh tế

Việc đầu tư vào biến tần để giảm tổn thất năng lượng mang lại nhiều lợi ích kinh tế và vận hành bền vững:

• Giảm chi phí điện năng: Đây là lợi ích trực tiếp và dễ dàng đo lường nhất. Với khả năng tiết kiệm năng lượng đáng kể (đặc biệt ở các tải bơm/quạt), biến tần có thời gian hoàn vốn nhanh (thường từ 1-3 năm).
• Giảm chi phí bảo trì: Khởi động mềm và dừng mềm của biến tần giúp giảm đáng kể áp lực cơ học lên động cơ và các bộ phận truyền động khác (bánh răng, khớp nối, vòng bi). Điều này kéo dài tuổi thọ thiết bị, giảm tần suất và chi phí bảo trì đột xuất.
• Cải thiện quy trình sản xuất: Biến tần cho phép điều khiển quy trình với độ chính xác cao hơn, giúp tối ưu hóa chất lượng sản phẩm, giảm phế phẩm và tăng năng suất.
• Giảm dấu chân carbon: Bằng cách tiết kiệm năng lượng, doanh nghiệp cũng góp phần giảm lượng khí thải carbon ra môi trường, thể hiện cam kết về phát triển bền vững.

6. Tổng kết

Việc giảm tổn thất năng lượng trong hệ thống truyền động là yếu tố then chốt để nâng cao hiệu quả hoạt động và khả năng cạnh tranh của các doanh nghiệp trong sản xuất công nghiệp. Biến tần nổi lên như một giải pháp công nghệ mạnh mẽ, không chỉ giúp tiết kiệm năng lượng thông qua việc điều chỉnh tốc độ động cơ theo nhu cầu mà còn tối ưu hóa toàn bộ quá trình vận hành.

Từ việc giảm các tổn thất cơ khí và điện đến việc loại bỏ các phương pháp điều khiển kém hiệu quả, biến tần mang lại lợi ích đa chiều. Chúng tôi khuyến nghị các doanh nghiệp nên thực hiện một cuộc kiểm toán năng lượng toàn diện để xác định các hệ thống truyền động có tiềm năng giảm tổn thất năng lượng cao nhất và xem xét đầu tư vào giải pháp biến tần.

Đây không chỉ là khoản đầu tư mang lại lợi nhuận nhanh chóng mà còn là bước đi chiến lược hướng tới một tương lai sản xuất bền vững và hiệu quả hơn. Hãy bắt đầu hành trình tiết kiệm năng lượng ngay hôm nay! Liên hệ với chuyên gia của chúng tôi để được tư vấn và triển khai giải pháp biến tần phù hợp nhất cho doanh nghiệp của bạn, đảm bảo hiệu suất động cơ tối ưu và chi phí vận hành hiệu quả nhất!
