Các Tiêu Chuẩn An Toàn Công Nghiệp Liên Quan Đến Biến Tần: Hướng Dẫn Toàn Diện

Biến tần (Inverter) là một thành phần không thể thiếu trong sản xuất công nghiệp hiện đại, mang lại khả năng điều khiển chính xác động cơ, tối ưu hóa quy trình và tiết kiệm năng lượng đáng kể. Tuy nhiên, nó cũng là một thiết bị điện tử công suất cao, tiềm ẩn nhiều nguy cơ an toàn nếu không được thiết kế, lắp đặt, vận hành và bảo trì theo đúng tiêu chuẩn. Việc tuân thủ các tiêu chuẩn an toàn công nghiệp không chỉ là yêu cầu pháp lý mà còn là yếu tố sống còn để bảo vệ con người, bảo vệ tài sản, và đảm bảo hiệu suất hoạt động liên tục của hệ thống. Nó giúp giảm thiểu rủi ro điện giật, cháy nổ, và hư hỏng thiết bị, từ đó duy trì môi trường làm việc an toàn và hiệu quả.

Bài viết này sẽ đi sâu vào các tiêu chuẩn an toàn công nghiệp liên quan đến biến tần, từ các quy định quốc tế đến quốc gia. Chúng ta sẽ khám phá cách áp dụng các yêu cầu an toàn này trong từng giai đoạn của vòng đời biến tần – từ thiết kế, lắp đặt, vận hành đến bảo trì.

1. Tầm quan trọng của tiêu chuẩn an toàn trong vận hành biến tần

1.1. Nguy cơ tiềm ẩn khi vận hành biến tần không an toàn

Vận hành biến tần không tuân thủ tiêu chuẩn an toàn tiềm ẩn nhiều nguy cơ nghiêm trọng, đe dọa trực tiếp đến tính mạng con người và sự bền vững của hoạt động sản xuất công nghiệp. Nó có thể dẫn đến điện giật do rò điện hoặc chạm vào phần mang điện, cháy nổ do quá tải, ngắn mạch, hoặc hỏng hóc linh kiện, và hư hỏng thiết bị lan truyền trong toàn bộ hệ thống. Các sự cố này không chỉ gây thiệt hại về tài sản mà còn có thể làm dừng hoạt động toàn bộ dây chuyền sản xuất, dẫn đến những thiệt hại kinh tế không nhỏ.

1.2. Lợi ích của việc tuân thủ tiêu chuẩn an toàn

Tuân thủ các tiêu chuẩn an toàn mang lại nhiều lợi ích to lớn, là nền tảng cho một môi trường sản xuất công nghiệp bền vững và hiệu quả. Nó đảm bảo an toàn con người bằng cách giảm thiểu rủi ro tai nạn lao động, bảo vệ tài sản khỏi hư hại và thiệt hại, đồng thời tăng hiệu suất và độ tin cậy của thiết bị. Một hệ thống an toàn cũng giúp doanh nghiệp tránh được các khoản phạt hành chính, chi phí bồi thường, và duy trì uy tín trên thị trường.

2. Các tiêu chuẩn an toàn quốc tế và quốc gia liên quan đến biến tần

2.1. Tiêu chuẩn quốc tế (IEC, ISO)

Các tiêu chuẩn quốc tế đóng vai trò là kim chỉ nam toàn cầu cho an toàn công nghiệp, đảm bảo tính đồng bộ và chất lượng cho các sản phẩm và hệ thống điện.

• IEC 61800 (Adjustable speed electrical power drive systems): Tiêu chuẩn này tập trung đặc biệt vào an toàn điện và tương thích điện từ (EMC) cho các hệ thống truyền động điện tốc độ điều chỉnh được, bao gồm cả biến tần. Nó quy định các yêu cầu về thiết kế, thử nghiệm, và lắp đặt để đảm bảo biến tần hoạt động an toàn và không gây nhiễu cho các thiết bị khác.
• ISO 13849 (Safety of machinery – Safety-related parts of control systems): Tiêu chuẩn này liên quan đến chức năng an toàn của các hệ thống điều khiển máy móc. Nó xác định các cấp độ hiệu suất (Performance Level – PL) và cấp độ toàn vẹn an toàn (Safety Integrity Level – SIL) để đánh giá độ tin cậy của các chức năng an toàn như dừng khẩn cấp, giám sát tốc độ an toàn, v.v., mà biến tần có thể tích hợp.
• IEC 61000 (Electromagnetic compatibility – EMC): Tiêu chuẩn này là một bộ tiêu chuẩn rộng lớn về tương thích điện từ, quy định các giới hạn phát xạ và khả năng miễn nhiễm nhiễu điện từ của thiết bị điện, bao gồm cả biến tần. Nó đảm bảo rằng biến tần không gây ra nhiễu quá mức và có thể hoạt động ổn định trong môi trường điện từ của nhà máy.

2.2. Tiêu chuẩn quốc gia (TCVN, QCVN)

Các tiêu chuẩn quốc gia là những quy định cụ thể hóa các yêu cầu an toàn quốc tế cho phù hợp với điều kiện và pháp luật của từng quốc gia.

• TCVN (Tiêu chuẩn Việt Nam): TCVN bao gồm nhiều tiêu chuẩn liên quan đến an toàn điện, phòng cháy chữa cháy, và các quy định chung về an toàn thiết bị điện. Chúng thường được xây dựng dựa trên các tiêu chuẩn IEC và ISO, nhưng có thể có những điều chỉnh để phù hợp với bối cảnh Việt Nam.
• QCVN (Quy chuẩn kỹ thuật quốc gia): QCVN là các quy định bắt buộc áp dụng, có tính pháp lý cao hơn TCVN. Chúng thường liên quan đến các yêu cầu về chất lượng, an toàn, môi trường đối với sản phẩm, hàng hóa, dịch vụ và quá trình. Các quy chuẩn này có thể bao gồm yêu cầu cụ thể về biến tần và hệ thống điện trong sản xuất công nghiệp.

Bảng so sánh một số điểm chính giữa các tiêu chuẩn:

Tiêu chuẩn	Phạm vi chính	Đối tượng áp dụng	Mức độ chi tiết về biến tần
IEC 61800	An toàn điện, EMC cho hệ thống truyền động	Nhà sản xuất, nhà tích hợp hệ thống	Rất chi tiết, trực tiếp liên quan
ISO 13849	An toàn chức năng máy móc	Nhà sản xuất máy, nhà tích hợp hệ thống	Tập trung vào các chức năng an toàn mà biến tần có thể cung cấp
IEC 61000	Tương thích điện từ (EMC)	Mọi thiết bị điện/điện tử	Yêu cầu chung về phát xạ và miễn nhiễm nhiễu
TCVN/QCVN	An toàn điện, PCCC, quy định pháp luật	Người sử dụng, nhà thầu, cơ quan quản lý	Áp dụng các yêu cầu quốc tế vào bối cảnh quốc gia

3. Triển khai các yêu cầu an toàn trong thiết kế và lắp đặt biến tần

Việc triển khai các yêu cầu an toàn cần được thực hiện ngay từ giai đoạn thiết kế và lắp đặt biến tần để đảm bảo hệ thống hoạt động an toàn và hiệu quả.

3.1. An toàn điện

An toàn điện là ưu tiên hàng đầu trong mọi hệ thống sử dụng biến tần, đòi hỏi sự chú ý đến từng chi tiết nhỏ nhất.

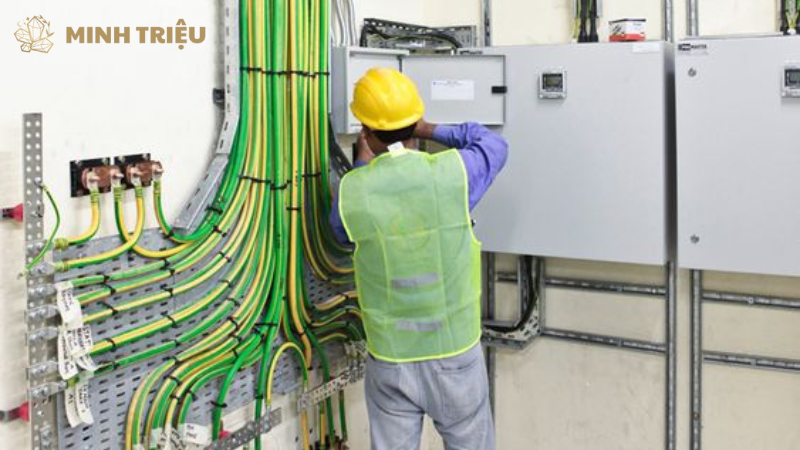

• Tiếp địa (Grounding): Hệ thống tiếp địa phải được thiết kế và lắp đặt theo đúng tiêu chuẩn kỹ thuật (ví dụ: điện trở tiếp địa thấp, tiết diện dây tiếp địa phù hợp). Nó đảm bảo rằng dòng rò hoặc dòng sự cố sẽ được dẫn xuống đất một cách an toàn, ngăn ngừa điện giật và bảo vệ thiết bị khỏi hư hỏng.
• Cách ly (Isolation): Sử dụng biến áp cách ly hoặc các mạch cách ly quang học/điện tử giúp tách biệt các mạch điện có điện áp khác nhau hoặc các phần nhạy cảm của biến tần khỏi nhiễu và xung điện áp từ lưới. Nó tăng cường an toàn và độ ổn định của hệ thống.
• Bảo vệ chống quá dòng, quá áp, ngắn mạch: Các thiết bị bảo vệ như cầu chì, aptomat, rơle nhiệt, và SPD (Surge Protective Device) phải được lựa chọn và lắp đặt phù hợp để ngắt mạch kịp thời khi có quá dòng, quá áp, hoặc ngắn mạch, ngăn ngừa cháy nổ và hư hỏng thiết bị.
• Lựa chọn cáp, thiết bị đóng cắt phù hợp: Cáp điện phải có tiết diện đủ lớn để chịu được dòng điện định mức và dòng ngắn mạch. Thiết bị đóng cắt (contactors, circuit breakers) phải có khả năng cắt dòng điện phù hợp và được lựa chọn theo cấp độ bảo vệ (IP rating) của môi trường lắp đặt.

3.2. An toàn chức năng (Functional Safety)

An toàn chức năng liên quan đến khả năng của hệ thống điều khiển trong việc thực hiện các chức năng an toàn để giảm thiểu rủi ro.

• Chức năng dừng khẩn cấp (Emergency Stop): Nút dừng khẩn cấp phải được lắp đặt ở vị trí dễ tiếp cận, cho phép người vận hành dừng ngay lập tức động cơ hoặc toàn bộ máy móc trong trường hợp khẩn cấp. Chức năng này thường được tích hợp vào biến tần thông qua các đầu vào an toàn.
• Chức năng dừng an toàn mô-men xoắn (Safe Torque Off – STO): STO là một chức năng an toàn quan trọng của biến tần, giúp loại bỏ mô-men xoắn khỏi động cơ một cách an toàn mà không cần ngắt nguồn chính. Nó ngăn ngừa khởi động bất ngờ và cho phép nhân viên thực hiện các công việc bảo trì không liên quan đến điện.
• Giám sát tốc độ an toàn (Safe Speed Monitoring – SSM): SSM cho phép biến tần giám sát và giới hạn tốc độ của động cơ ở một mức an toàn, đặc biệt hữu ích khi cần tiếp cận máy móc trong quá trình vận hành ở tốc độ thấp.

3.3. An toàn cơ khí và môi trường

An toàn cơ khí và môi trường là những yếu tố quan trọng ảnh hưởng đến tuổi thọ và độ tin cậy của biến tần trong điều kiện sản xuất công nghiệp.

• Vị trí lắp đặt, thông gió: Biến tần cần được lắp đặt ở vị trí khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nguồn nhiệt. Hệ thống thông gió phải đảm bảo đủ lưu lượng khí để tản nhiệt hiệu quả, ngăn ngừa quá nhiệt cho biến tần.
• Mức độ bảo vệ (IP rating): Biến tần phải có mức độ bảo vệ (IP rating) phù hợp với môi trường lắp đặt (ví dụ: IP54 cho môi trường bụi, IP65 cho môi trường ẩm ướt hoặc có nước bắn). IP rating chỉ ra khả năng chống bụi và nước xâm nhập của thiết bị.
• Chống rung, chống bụi, chống ẩm: Biến tần cần được lắp đặt trên bề mặt vững chắc, có khả năng chống rung để tránh hư hỏng linh kiện. Các biện pháp chống bụi và chống ẩm (như tủ điện kín, bộ lọc khí) là cần thiết để bảo vệ các mạch điện tử nhạy cảm.

4. Vận hành, bảo trì và kiểm tra định kỳ theo tiêu chuẩn an toàn

Việc vận hành, bảo trì và kiểm tra định kỳ là những hoạt động không thể thiếu để duy trì an toàn và hiệu suất của biến tần theo thời gian.

4.1. Quy trình vận hành an toàn

Quy trình vận hành an toàn là nền tảng để ngăn ngừa tai nạn và đảm bảo biến tần hoạt động đúng cách.

• Đào tạo nhân sự: Tất cả nhân sự vận hành và bảo trì biến tần phải được đào tạo bài bản về các nguyên tắc an toàn điện, quy trình vận hành, và cách xử lý sự cố. Họ cần hiểu rõ các cảnh báo và hướng dẫn an toàn của nhà sản xuất.
• Quy trình khởi động, dừng, xử lý sự cố: Cần có các quy trình rõ ràng, bằng văn bản, hướng dẫn chi tiết cách khởi động, dừng biến tần và động cơ, cũng như các bước xử lý khi có sự cố. Quy trình này phải bao gồm các bước kiểm tra an toàn trước khi vận hành và sau khi khắc phục sự cố.

4.2. Bảo trì định kỳ

Bảo trì định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn và kéo dài tuổi thọ thiết bị.

• Kiểm tra cách điện, tiếp địa: Thường xuyên kiểm tra tình trạng cách điện của cáp và biến tần, cũng như điện trở tiếp địa của hệ thống. Nó giúp phát hiện sớm các hư hỏng có thể dẫn đến dòng rò hoặc điện giật.

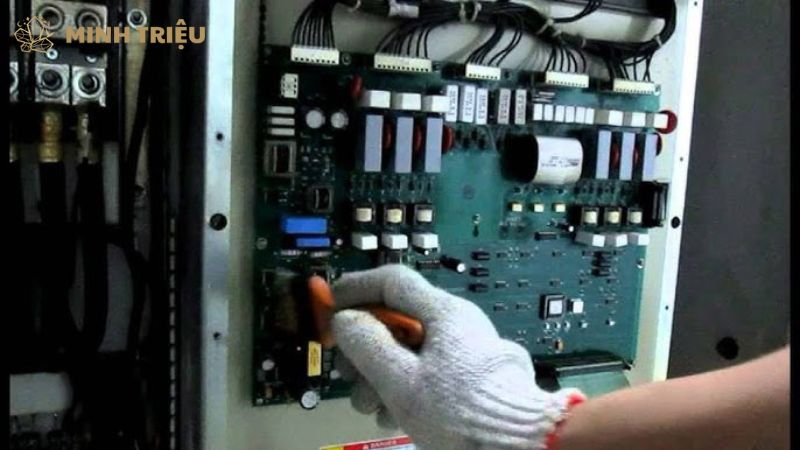

• Vệ sinh, kiểm tra linh kiện: Vệ sinh định kỳ các bộ phận làm mát (quạt, tản nhiệt) và kiểm tra trực quan các linh kiện bên trong biến tần (tụ điện, rơle, dây dẫn) để phát hiện dấu hiệu xuống cấp hoặc hư hỏng.

4.3. Kiểm tra và chứng nhận an toàn

Kiểm tra và chứng nhận an toàn bởi các cơ quan có thẩm quyền là bước cuối cùng để xác nhận rằng hệ thống đáp ứng các tiêu chuẩn an toàn hiện hành.

• Kiểm tra định kỳ bởi cơ quan chức năng: Các cơ quan chức năng sẽ thực hiện kiểm tra định kỳ hệ thống điện và thiết bị, bao gồm cả biến tần, để đảm bảo tuân thủ các quy định về an toàn lao động và an toàn điện.
• Chứng nhận hợp chuẩn, hợp quy: Các thiết bị điện, đặc biệt là biến tần, cần có chứng nhận hợp chuẩn (phù hợp với tiêu chuẩn) và hợp quy (phù hợp với quy chuẩn kỹ thuật bắt buộc) trước khi đưa vào sử dụng. Điều này đảm bảo chất lượng và an toàn của sản phẩm.

5. Kết luận

Tuân thủ các tiêu chuẩn an toàn công nghiệp liên quan đến biến tần là một yếu tố then chốt để đảm bảo an toàn cho người lao động, bảo vệ tài sản, và duy trì hiệu suất hoạt động ổn định trong sản xuất công nghiệp. Việc áp dụng các tiêu chuẩn quốc tế (IEC, ISO) và quốc gia (TCVN, QCVN) từ giai đoạn thiết kế, lắp đặt đến vận hành và bảo trì là không thể bỏ qua. Chúng tôi khuyến nghị bạn luôn cập nhật kiến thức về các quy định mới nhất, thực hiện đào tạo nhân sự thường xuyên, và tìm kiếm sự hỗ trợ từ chuyên gia an toàn điện khi cần thiết. Một hệ thống an toàn không chỉ là tuân thủ mà còn là minh chứng cho sự chuyên nghiệp và trách nhiệm của doanh nghiệp.
