Bộ Lọc Nhiễu EMI/RFI trong Biến Tần (Inverter) trong Sản Xuất Công Nghiệp

Biến tần (inverter) là một thiết bị điện tử công suất không thể thiếu trong các ngành sản xuất công nghiệp hiện đại, nó giúp điều khiển tốc độ và mô-men xoắn của động cơ xoay chiều một cách hiệu quả, góp phần tiết kiệm năng lượng và tối ưu hóa quy trình. Tuy nhiên, bản chất hoạt động của biến tần, đặc biệt là quá trình chuyển mạch tốc độ cao của các linh kiện bán dẫn như IGBT (Insulated Gate Bipolar Transistor), lại là nguồn phát sinh đáng kể của nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Những nhiễu này có thể gây ra hàng loạt vấn đề nghiêm trọng, từ làm giảm hiệu suất và tuổi thọ của thiết bị đến gây sai lệch dữ liệu và hư hỏng các hệ thống điện tử nhạy cảm lân cận. Bài viết này sẽ đi sâu vào định nghĩa và nguồn gốc của nhiễu EMI/RFI, phân tích tác động tiêu cực của chúng, khám phá cấu tạo và nguyên lý hoạt động của bộ lọc nhiễu, hướng dẫn lựa chọn và lắp đặt hiệu quả.

1. Giới Thiệu Chung về Biến Tần và Vấn Đề Nhiễu EMI/RFI

1.1. Biến tần (Inverter) trong sản xuất công nghiệp là gì?

Biến tần, hay còn gọi là bộ biến tần, là một thiết bị điện tử công suất có khả năng biến đổi dòng điện xoay chiều ở tần số và điện áp cố định của lưới điện thành dòng điện xoay chiều có tần số và điện áp thay đổi, nó giúp điều khiển tốc độ động cơ một cách linh hoạt.

Trong sản xuất công nghiệp, biến tần đóng vai trò then chốt trong việc tối ưu hóa hiệu suất hoạt động của máy móc, nó mang lại khả năng tiết kiệm điện năng tiêu thụ đáng kể và kéo dài tuổi thọ thiết bị bằng cách thực hiện các chức năng như khởi động mềm và điều chỉnh tốc độ theo yêu cầu tải. Về nguyên lý hoạt động, biến tần sử dụng các công nghệ chuyển mạch nhanh như PWM (Pulse Width Modulation) để tạo ra dạng sóng đầu ra mong muốn.

1.2. Vấn đề nhiễu điện từ (EMI/RFI) trong hệ thống biến tần là gì?

Vấn đề nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) là một hệ quả không mong muốn nhưng phổ biến của hoạt động của biến tần trong môi trường công nghiệp. Nhiễu EMI (Electromagnetic Interference) là sự gián đoạn trong hoạt động của một thiết bị điện tử do bức xạ điện từ hoặc dẫn truyền điện từ từ một nguồn bên ngoài, trong khi nhiễu RFI (Radio Frequency Interference) là một loại cụ thể của EMI xuất hiện ở dải tần số vô tuyến.

Biến tần là nguồn phát sinh nhiễu đáng kể chính là do hoạt động chuyển mạch tốc độ cao của các linh kiện bán dẫn như IGBT và Mosfet, các quá trình này tạo ra các cạnh sóng dốc (steep switching edges) và sóng hài tần số cao. Do đó, việc lọc nhiễu trở thành một yếu tố cực kỳ quan trọng để đảm bảo hoạt động ổn định, tin cậy và tuân thủ tiêu chuẩn cho toàn bộ hệ thống sản xuất.

2. Khái Niệm và Nguồn Gốc Nhiễu EMI/RFI từ Biến Tần

Hiểu rõ bản chất và nguồn gốc của nhiễu là bước đầu tiên để triển khai các biện pháp lọc hiệu quả.

2.1. Nhiễu EMI và RFI là gì?

Nhiễu EMI (Electromagnetic Interference) là hiện tượng các tín hiệu điện từ không mong muốn gây ảnh hưởng đến hoạt động của một thiết bị điện tử, nó có thể biểu hiện dưới nhiều dạng khác nhau. Nhiễu EMI được phân loại thành nhiễu dẫn truyền (Conducted Emission), truyền đi qua đường dây dẫn điện, và nhiễu bức xạ (Radiated Emission), truyền đi qua không gian dưới dạng sóng điện từ.

Nhiễu RFI (Radio Frequency Interference) là một trường hợp đặc biệt của EMI, nó xuất hiện ở dải tần số vô tuyến (thường từ vài chục kHz đến GHz) và có khả năng gây ảnh hưởng đến các thiết bị truyền thông không dây như radio, Wi-Fi. Cả hai loại nhiễu này đều có thể gây ra sự cố cho các thiết bị điện tử nhạy cảm, từ lỗi hoạt động đến hư hỏng vĩnh viễn.

2.2. Các nguồn phát sinh nhiễu EMI/RFI từ biến tần là gì?

Các nguồn phát sinh nhiễu EMI/RFI chủ yếu từ biến tần bắt nguồn từ nguyên lý hoạt động của nó. Nguồn chính là hoạt động chuyển mạch (Switching) tốc độ cao của các linh kiện bán dẫn công suất như IGBT và Mosfet, chúng tạo ra các cạnh sóng điện áp và dòng điện cực kỳ dốc (high dv/dt và di/dt). Những cạnh sóng dốc này sinh ra các thành phần tần số cao không mong muốn, gây ra cả nhiễu chế độ chung (Common Mode) và nhiễu chế độ vi sai (Differential Mode).

Ngoài ra, sóng hài (Harmonics) trong dòng điện và điện áp đầu ra do quá trình chuyển đổi không hoàn hảo cũng là một nguồn gây nhiễu quan trọng, nó làm biến dạng sóng sin lý tưởng. Các yếu tố khác bao gồm quá trình khởi động/dừng động cơ và các chế độ hoạt động đặc biệt của biến tần, cũng như việc sử dụng cáp động cơ dài và không được che chắn (shielded) đúng cách, chúng có thể hoạt động như các ăng-ten, bức xạ nhiễu ra môi trường. Cuối cùng, thiết kế mạch công suất và bố trí linh kiện không tối ưu cũng có thể làm trầm trọng thêm vấn đề nhiễu.

3. Tác Động Tiêu Cực của Nhiễu EMI/RFI trong Môi Trường Công Nghiệp

Nhiễu EMI/RFI gây ra nhiều hệ lụy nghiêm trọng, ảnh hưởng đến hiệu suất và an toàn trong môi trường sản xuất.

3.1. Ảnh hưởng đến hoạt động của biến tần và động cơ

Nhiễu EMI/RFI có thể gây ra nhiều ảnh hưởng tiêu cực trực tiếp đến hoạt động của biến tần và động cơ. Nó thường gây lỗi hoạt động cho biến tần, dẫn đến các thông báo lỗi sai, khởi động/dừng không đúng lúc, hoặc thậm chí là ngắt hoạt động đột ngột, làm giảm hiệu suất tổng thể của hệ thống. Đối với động cơ, nhiễu tần số cao có thể làm nóng động cơ một cách bất thường và gây tiếng ồn không mong muốn do các hiệu ứng từ trường không mong muốn. Về lâu dài, những tác động này sẽ giảm tuổi thọ của cả biến tần và động cơ, tăng chi phí bảo trì và thay thế.

3.2. Ảnh hưởng đến các thiết bị điện tử lân cận

Nhiễu EMI/RFI không chỉ ảnh hưởng đến bản thân biến tần mà còn gây nhiễu tín hiệu điều khiển cho các thiết bị điện tử nhạy cảm lân cận. Các hệ thống như PLC (Programmable Logic Controller), cảm biến, và HMI (Human Machine Interface) có thể nhận các tín hiệu sai lệch, dẫn đến sai lệch hoặc lỗi hệ thống điều khiển, gây mất kiểm soát quá trình sản xuất.

Trong những trường hợp nghiêm trọng hơn, nhiễu có thể làm hỏng các thiết bị điện tử nhạy cảm khác như máy tính công nghiệp, thiết bị đo lường chính xác, gây thiệt hại lớn. Ngoài ra, nhiễu RFI còn có thể ảnh hưởng đến hệ thống truyền thông không dây như radio, Wi-Fi, gây mất kết nối hoặc giảm chất lượng tín hiệu.

3.3. Ảnh hưởng đến con người

Mặc dù ít phổ biến hơn và thường chỉ xảy ra ở mức độ nhiễu cực kỳ cao hoặc trong những điều kiện đặc biệt, nhiễu EMI/RFI vẫn tiềm ẩn nguy cơ ảnh hưởng sức khỏe con người. Các nghiên cứu về tác động lâu dài của phơi nhiễm điện từ vẫn đang tiếp diễn, nhưng về mặt trực tiếp, nhiễu có thể gây khó chịu cho người vận hành do tiếng ồn tần số cao phát ra từ các thiết bị hoặc các hiện tượng không mong muốn khác. Trong một số ngành công nghiệp, việc kiểm soát nhiễu là bắt buộc để đảm bảo an toàn lao động.

4. Cấu Tạo và Nguyên Lý Hoạt Động của Bộ Lọc Nhiễu EMI/RFI

Bộ lọc nhiễu EMI/RFI được thiết kế để suy giảm các tín hiệu nhiễu không mong muốn, nó đảm bảo dòng điện sạch đi vào và ra khỏi biến tần.

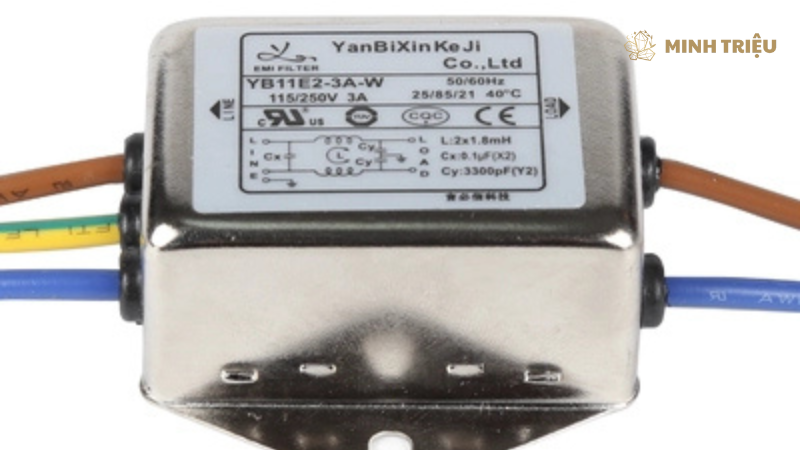

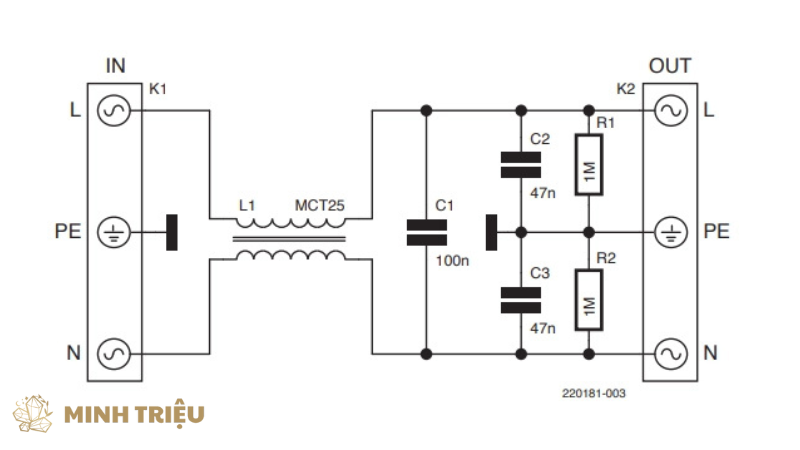

4.1. Các thành phần chính của bộ lọc nhiễu EMI/RFI

Một bộ lọc nhiễu EMI/RFI điển hình bao gồm các thành phần thụ động cơ bản, chúng phối hợp với nhau để chặn hoặc chuyển hướng nhiễu.

Cuộn cảm (Inductors/Chokes) là các thành phần quan trọng, nó tạo ra trở kháng cao ở tần số nhiễu, do đó chặn nhiễu dòng điện tần số cao ở cả chế độ chung và chế độ vi sai.

Tụ điện (Capacitors), đặc biệt là tụ X và tụ Y, có nhiệm vụ hấp thụ nhiễu điện áp tần số cao và dẫn chúng xuống đất hoặc quay trở lại nguồn một cách an toàn.

Trong một số thiết kế, điện trở (Resistors) cũng được sử dụng để giúp giảm dao động và ổn định mạch lọc.

Cuối cùng, vỏ bọc kim loại (Metal Enclosure) của bộ lọc cung cấp che chắn nhiễu bức xạ, nó ngăn chặn nhiễu thoát ra hoặc xâm nhập vào từ bên ngoài.

4.2. Nguyên lý hoạt động của bộ lọc nhiễu

Bộ lọc nhiễu hoạt động dựa trên nguyên lý tạo ra trở kháng cao cho các tần số nhiễu không mong muốn trong khi vẫn duy trì trở kháng thấp cho tần số nguồn chính (50/60 Hz). Để hiểu nguyên lý này, chúng ta cần xem xét hai loại nhiễu chính:

• Nhiễu Chế độ chung (Common Mode): Loại nhiễu này xuất hiện đồng thời và cùng pha trên tất cả các dây dẫn so với đất (ví dụ: cả ba dây pha và dây trung tính đều có nhiễu so với đất). Bộ lọc chế độ chung sử dụng cuộn cảm chế độ chung (common mode choke) và các tụ điện Y (Y-capacitors) được nối từ mỗi dây pha xuống đất. Cuộn cảm chế độ chung có các cuộn dây quấn theo cùng một hướng trên một lõi từ chung, chúng tạo ra trở kháng lớn cho dòng nhiễu chế độ chung mà không ảnh hưởng đến dòng tải bình thường. Tụ Y dẫn dòng nhiễu này xuống đất.
• Nhiễu Chế độ vi sai (Differential Mode): Loại nhiễu này xuất hiện giữa các dây dẫn (ví dụ: giữa hai dây pha hoặc giữa dây pha và dây trung tính). Bộ lọc chế độ vi sai sử dụng cuộn cảm vi sai (differential mode choke) và các tụ điện X (X-capacitors) được nối song song giữa các dây dẫn. Cuộn cảm vi sai chặn dòng nhiễu chạy giữa các dây, trong khi tụ X tạo đường dẫn trở kháng thấp cho nhiễu này, nó giúp giảm biên độ nhiễu.

Bằng cách kết hợp các thành phần này, bộ lọc sẽ suy giảm nhiễu bằng cách tạo ra một “hàng rào” trở kháng cao cho tần số nhiễu, buộc chúng phải giảm biên độ hoặc chuyển hướng xuống đất, đồng thời đảm bảo dòng điện và điện áp tần số nguồn đi qua một cách thông suốt, không bị ảnh hưởng.

5. Các Loại Bộ Lọc Nhiễu EMI/RFI Phổ Biến cho Biến Tần

Để đối phó với các loại nhiễu khác nhau, có nhiều loại bộ lọc được thiết kế chuyên biệt.

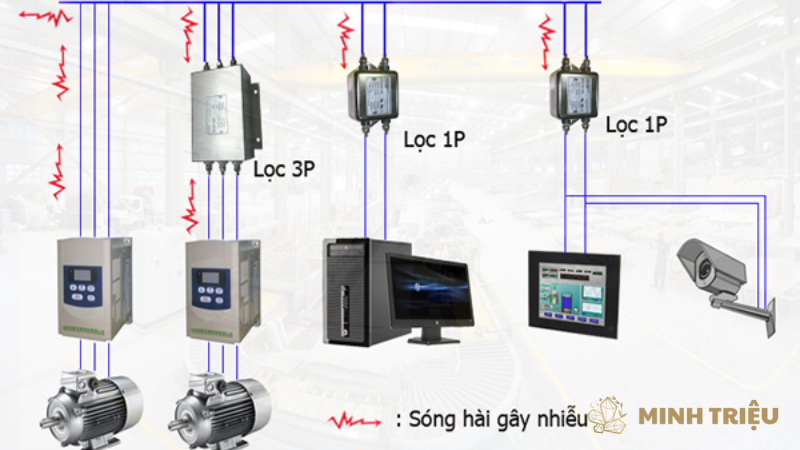

5.1. Bộ lọc EMI/RFI đầu vào (Line Filters/Input Filters)

Bộ lọc EMI/RFI đầu vào, còn được gọi là Line Filters hoặc Input Filters, được lắp đặt ở phía nguồn cấp vào biến tần, tức là giữa lưới điện và đầu vào của biến tần. Chức năng chính của chúng là ngăn chặn nhiễu phát sinh từ hoạt động của biến tần truyền ngược trở lại lưới điện, điều này rất quan trọng để tránh gây ảnh hưởng đến các thiết bị khác trong cùng hệ thống điện. Đồng thời, chúng cũng giúp bảo vệ biến tần khỏi nhiễu có sẵn trên lưới điện. Các loại bộ lọc này có thể là 1 pha hoặc 3 pha, tùy thuộc vào loại nguồn cấp cho biến tần.

5.2. Bộ lọc EMI/RFI đầu ra (Output Filters/Motor Filters)

Bộ lọc EMI/RFI đầu ra, hay còn gọi là Output Filters hoặc Motor Filters, được lắp đặt giữa biến tần và động cơ. Mục tiêu chính của chúng là giảm nhiễu và sóng hài tần số cao đến động cơ. Nhiễu này có thể gây ra hiện tượng quá áp trên cuộn dây động cơ, làm hỏng cách điện và giảm tuổi thọ động cơ. Ngoài ra, bộ lọc đầu ra còn giúp giảm tiếng ồn động cơ do hoạt động chuyển mạch của biến tần.

Các loại phổ biến bao gồm bộ lọc dV/dt (giảm tốc độ biến thiên điện áp) để bảo vệ cách điện động cơ khỏi các xung áp cao, và bộ lọc sóng sin (Sine Wave Filters), nó biến đổi dạng sóng đầu ra từ biến tần thành dạng sóng gần sin hơn, cung cấp nguồn điện chất lượng cao cho động cơ.

5.3. Bộ lọc hài (Harmonic Filters)

Bộ lọc hài (Harmonic Filters) có chức năng chuyên biệt là giảm các sóng hài bậc thấp (thường là bậc 5, 7, 11, 13) do biến tần tạo ra. Các sóng hài này gây biến dạng sóng điện áp và dòng điện, làm tăng tổn hao trong hệ thống điện, gây nóng thiết bị và có thể ảnh hưởng đến các thiết bị nhạy cảm khác. Có hai loại chính: Bộ lọc thụ động (Passive Harmonic Filters), sử dụng sự kết hợp của cuộn cảm, tụ điện và điện trở được điều chỉnh cộng hưởng với các tần số hài cụ thể để chặn chúng; và Bộ lọc chủ động (Active Harmonic Filters), chúng sử dụng điện tử công suất để tạo ra dòng điện bù trừ, loại bỏ sóng hài một cách linh hoạt và hiệu quả hơn, đặc biệt khi tải thay đổi.

Bảng 1: So sánh các loại Bộ lọc EMI/RFI cho Biến tần

Loại Bộ Lọc	Vị Trí Lắp Đặt	Chức Năng Chính	Ưu Điểm	Nhược Điểm
Đầu vào (Line/Input)	Giữa lưới điện và biến tần	Ngăn nhiễu từ biến tần quay ngược lưới, bảo vệ biến tần khỏi nhiễu lưới.	Hiệu quả cao trong việc bảo vệ lưới điện.	Cần được chọn đúng với nguồn cấp.
Đầu ra (Output/Motor)	Giữa biến tần và động cơ	Giảm nhiễu đến động cơ, bảo vệ cách điện động cơ, giảm tiếng ồn.	Kéo dài tuổi thọ động cơ, giảm stress cách điện.	Thêm chi phí và không gian lắp đặt.
Hài (Harmonic Filters)	Phía nguồn cấp hoặc tải	Giảm sóng hài bậc thấp, cải thiện chất lượng điện năng.	Cải thiện Power Factor, giảm tổn hao.	Phức tạp hơn, chi phí cao hơn.

6. Lựa Chọn và Lắp Đặt Bộ Lọc Nhiễu EMI/RFI Hiệu Quả

Việc lựa chọn và lắp đặt bộ lọc đúng cách là yếu tố then chốt để đảm bảo hiệu quả lọc nhiễu tối đa.

6.1. Các yếu tố cần cân nhắc khi lựa chọn bộ lọc

Khi lựa chọn bộ lọc nhiễu EMI/RFI, người thiết kế và kỹ sư cần cân nhắc nhiều yếu tố để đảm bảo giải pháp tối ưu. Đầu tiên là công suất biến tần và dòng điện định mức, bởi lẽ bộ lọc phải có khả năng xử lý dòng điện và điện áp tương ứng. Tiếp theo là mức độ nhiễu cho phép theo các tiêu chuẩn liên quan (ví dụ: EN 61800-3 cho môi trường công nghiệp hoặc dân dụng), nó xác định mức độ suy giảm nhiễu mà bộ lọc cần đạt được.

Chiều dài cáp động cơ cũng là một yếu tố quan trọng, vì cáp càng dài thì khả năng phát sinh và bức xạ nhiễu càng cao, có thể yêu cầu bộ lọc đầu ra mạnh mẽ hơn. Môi trường hoạt động (công nghiệp nặng, dân dụng, y tế) ảnh hưởng đến loại nhiễu và yêu cầu lọc.

Ngoài ra, cần xem xét yêu cầu về sóng hài của hệ thống điện. Cuối cùng, chi phí và không gian lắp đặt cũng là những ràng buộc thực tế cần được tính đến.

6.2. Hướng dẫn lắp đặt và đấu nối tối ưu

Lắp đặt và đấu nối tối ưu bộ lọc nhiễu là điều kiện tiên quyết để đảm bảo hiệu quả của nó. Đầu tiên và quan trọng nhất là nối đất (Grounding), cần đảm bảo một hệ thống nối đất tốt với trở kháng thấp cho bộ lọc để các dòng nhiễu có thể thoát xuống đất một cách hiệu quả.

Sử dụng cáp ngắn và che chắn (shielded cable) là rất quan trọng: cáp động cơ và cáp nguồn nên được rút ngắn tối đa và sử dụng loại có vỏ bọc kim loại, đồng thời nối vỏ bọc xuống đất ở cả hai đầu (tùy thuộc vào khuyến nghị của nhà sản xuất). Cần tách biệt cáp nhiễu và cáp sạch (cáp nguồn, cáp tín hiệu điều khiển) để tránh nhiễu cảm ứng giữa các dây.

Đặc biệt, cần tránh tạo vòng lặp tiếp địa (ground loops) có thể làm tăng nhiễu. Về vị trí lắp đặt, bộ lọc nên được đặt gần biến tần nhất có thể để giảm thiểu chiều dài cáp không được lọc.

6.3. Kiểm tra và đánh giá hiệu quả sau lắp đặt

Sau khi lắp đặt, việc kiểm tra và đánh giá hiệu quả của bộ lọc là cần thiết để đảm bảo hệ thống hoạt động đúng như mong đợi. Người ta thường sử dụng các thiết bị chuyên dụng như máy phân tích phổ (Spectrum Analyzer) để kiểm tra mức độ nhiễu dẫn truyền và bức xạ, so sánh với các giới hạn tiêu chuẩn. Đồng thời, việc đánh giá sự cải thiện về hoạt động của các thiết bị lân cận (ví dụ: giảm lỗi PLC, tín hiệu cảm biến ổn định hơn, giảm tiếng ồn từ động cơ) cũng là một cách thực tế để xác nhận hiệu quả của việc lọc nhiễu.

7. Tiêu Chuẩn và Quy Định về Nhiễu EMI/RFI

Việc tuân thủ các tiêu chuẩn quốc tế là bắt buộc để đảm bảo sự tương thích và an toàn điện từ.

7.1. Các tiêu chuẩn quốc tế và khu vực

Có nhiều tiêu chuẩn quốc tế và khu vực quy định về giới hạn phát xạ nhiễu và khả năng miễn nhiễm của các thiết bị điện tử. IEC/EN 61800-3 là một tiêu chuẩn cực kỳ quan trọng, nó quy định về khả năng tương thích điện từ (EMC) cho hệ thống truyền động điện có điều chỉnh tốc độ (bao gồm cả biến tần).

CISPR 11 / EN 55011 là tiêu chuẩn về nhiễu tần số vô tuyến cho thiết bị công nghiệp, khoa học và y tế (ISM – Industrial, Scientific and Medical), nó đặt ra các giới hạn cho nhiễu phát ra từ các thiết bị này. Ngoài ra, IEEE 519 là một tiêu chuẩn quan trọng khác, nó tập trung vào giới hạn sóng hài trong hệ thống điện, nhằm duy trì chất lượng điện năng cho lưới điện chung.

7.2. Tầm quan trọng của việc tuân thủ tiêu chuẩn

Tuân thủ các tiêu chuẩn về nhiễu EMI/RFI không chỉ là một yêu cầu pháp lý mà còn mang lại nhiều lợi ích thiết thực. Nó đảm bảo an toàn và độ tin cậy của toàn bộ hệ thống điện và thiết bị, giảm thiểu nguy cơ hỏng hóc do nhiễu. Việc tuân thủ giúp tránh gây nhiễu cho các hệ thống khác trong nhà máy hoặc thậm chí các thiết bị bên ngoài, duy trì một môi trường điện từ sạch. Cuối cùng, tuân thủ các quy định pháp luật và yêu cầu của khách hàng là điều kiện tiên quyết để sản phẩm được chấp nhận và tin dùng trên thị trường, đặc biệt trong các ngành công nghiệp đòi hỏi độ chính xác và an toàn cao.

8. Xu Hướng và Công Nghệ Mới trong Lọc Nhiễu Biến Tần

Công nghệ lọc nhiễu không ngừng phát triển để đáp ứng yêu cầu ngày càng cao của các hệ thống hiện đại.

8.1. Thiết kế biến tần tích hợp bộ lọc

Một trong những xu hướng nổi bật là thiết kế biến tần tích hợp bộ lọc ngay từ giai đoạn sản xuất. Các nhà sản xuất đang tích hợp sẵn bộ lọc EMI/RFI vào trong vỏ của biến tần, nó giúp tối ưu hóa hiệu suất lọc vì bộ lọc được đặt rất gần nguồn nhiễu và được thiết kế phù hợp nhất với đặc tính của biến tần đó. Cách tiếp cận này cũng giảm không gian lắp đặt tổng thể và đơn giản hóa quá trình cài đặt cho người dùng. Ngoài ra, các nhà thiết kế cũng tập trung vào việc thiết kế mạch công suất giảm thiểu nhiễu ngay từ đầu, bằng cách tối ưu hóa bố cục PCB, đường dẫn dòng điện và lựa chọn linh kiện.

8.2. Vật liệu và công nghệ lọc nhiễu tiên tiến

Sự phát triển của vật liệu và công nghệ lọc nhiễu tiên tiến đang mở ra những khả năng mới. Các nhà khoa học đang nghiên cứu vật liệu từ tính mới cho cuộn cảm, chúng có khả năng duy trì hiệu suất lọc cao ở tần số cao hơn và chịu được dòng điện lớn hơn. Song song đó, công nghệ tụ điện mới với khả năng chịu nhiệt và chịu tần số cao hơn cũng đang được phát triển, nó cho phép các bộ lọc hoạt động hiệu quả hơn trong môi trường khắc nghiệt và ở dải tần số rộng hơn. Những cải tiến này giúp tạo ra các bộ lọc nhỏ gọn hơn, hiệu quả hơn và đáng tin cậy hơn.

8.3. Bộ lọc chủ động (Active Filters) và giải pháp thông minh

Bộ lọc chủ động (Active Filters) đại diện cho một bước tiến quan trọng trong công nghệ lọc nhiễu. Khác với bộ lọc thụ động, bộ lọc chủ động sử dụng điện tử công suất và thuật toán điều khiển để tạo ra dòng điện bù trừ có pha ngược với dòng nhiễu, từ đó loại bỏ nhiễu hiệu quả hơn và linh hoạt hơn, đặc biệt khi tải và đặc tính nhiễu thay đổi. Các giải pháp thông minh còn tích hợp khả năng giám sát nhiễu theo thời gian thực và tự động điều chỉnh thông số lọc để đạt hiệu suất tối ưu trong mọi điều kiện hoạt động. Điều này giúp hệ thống trở nên mạnh mẽ và thích nghi hơn với các biến động của môi trường điện từ.

Bảng 2: Các Yếu tố ảnh hưởng đến nhiễu và biện pháp giảm thiểu

Yếu Tố Gây Nhiễu	Nguồn Gốc	Biện Pháp Giảm Thiểu Chủ Yếu
Sóng hài (Harmonics)	Hoạt động chuyển mạch của IGBT	Bộ lọc hài (Passive/Active Harmonic Filters)
dv/dt cao	Cạnh sóng dốc của điện áp đầu ra	Bộ lọc dV/dt, cáp động cơ được che chắn, biến tần có tích hợp mạch giảm dv/dt.
Cáp dài không che chắn	Hoạt động như ăng-ten, bức xạ nhiễu	Sử dụng cáp được che chắn (shielded cable), đặt bộ lọc đầu ra gần biến tần.
Nối đất kém	Dòng nhiễu không có đường thoát hiệu quả	Nối đất đúng cách, trở kháng thấp.
Nhiễu từ lưới điện	Các thiết bị khác trên cùng lưới	Bộ lọc EMI/RFI đầu vào (Line Filter).Xuất sang Trang tí

9. Kết Luận

Bộ lọc nhiễu EMI/RFI đóng một vai trò không thể thiếu trong việc đảm bảo hoạt động ổn định, hiệu quả và an toàn của biến tần và toàn bộ hệ thống sản xuất công nghiệp. Từ việc ngăn chặn nhiễu phát sinh do hoạt động chuyển mạch của IGBT đến việc bảo vệ các thiết bị điện tử nhạy cảm lân cận khỏi các tác động tiêu cực, bộ lọc nhiễu là một thành phần không thể tách rời của một hệ thống điện chất lượng. Việc lựa chọn đúng loại bộ lọc, lắp đặt chính xác với hệ thống nối đất hiệu quả và tuân thủ các tiêu chuẩn liên quan không chỉ giúp kéo dài tuổi thọ thiết bị và duy trì hiệu suất cao mà còn giảm thiểu rủi ro gián đoạn sản xuất.
