Biến Tần và Tương Thích Điện Từ (EMC): Đảm Bảo Hoạt Động Ổn Định

Biến tần là thiết bị quan trọng trong tự động hóa, giúp điều khiển động cơ, tối ưu hóa sản xuất và tiết kiệm năng lượng. Tuy nhiên, chúng cũng là nguồn gây nhiễu điện từ (EMI), có thể ảnh hưởng đến các thiết bị điện tử khác. Do đó, hiểu rõ mối liên hệ giữa biến tần và EMC là cần thiết để đảm bảo hệ thống hoạt động ổn định và tuân thủ tiêu chuẩn. Bài viết sẽ phân tích cơ chế phát sinh nhiễu, các loại nhiễu phổ biến, tác động của chúng, đồng thời đề xuất các giải pháp giảm nhiễu hiệu quả và trình bày các tiêu chuẩn EMC quan trọng trong công nghiệp.

1. Biến Tần và Cơ Chế Phát Sinh Nhiễu Điện Từ (EMI)

Tại sao biến tần lại là nguồn phát sinh nhiễu điện từ (EMI)? Cơ chế hoạt động của biến tần tạo ra các tín hiệu điện tần số cao, dẫn đến nhiễu. Biến tần sử dụng nguyên lý điều chế độ rộng xung (PWM) để điều khiển động cơ, tạo ra các xung điện áp và dòng điện có cạnh dốc (dv/dt, di/dt cao), chính những xung này là nguồn gốc của nhiễu.

1.1. Nguyên lý hoạt động PWM và phát sinh sóng hài

Nguyên lý điều chế độ rộng xung (PWM) của biến tần là nguyên nhân chính tạo ra các sóng hài và nhiễu tần số cao. Biến tần chuyển đổi điện áp DC thành các xung điện áp AC có tần số và độ rộng thay đổi, mô phỏng sóng sin để điều khiển động cơ. Tuy nhiên, các cạnh chuyển mạch nhanh này tạo ra một phổ tần số rộng, bao gồm các sóng hài bậc cao, gây ra nhiễu dẫn và nhiễu bức xạ trong hệ thống điện và không gian xung quanh.

1.2. Các nguồn phát sinh nhiễu chính trong biến tần

Nhiễu điện từ từ biến tần phát sinh từ nhiều nguồn khác nhau, chủ yếu liên quan đến mạch công suất và dây dẫn. Các nguồn nhiễu này bao gồm:

• Mạch công suất (IGBT): Các transistor IGBT chuyển mạch với tốc độ rất cao, tạo ra các xung dòng và áp có tốc độ biến thiên lớn (dv/dt, di/dt cao). Đây là nguồn nhiễu tần số cao mạnh nhất, phát sinh cả nhiễu dẫn và nhiễu bức xạ.
• Tụ điện DC Bus: Mặc dù có chức năng lọc và ổn định điện áp, nhưng quá trình nạp/xả nhanh của tụ điện cũng có thể tạo ra nhiễu, đặc biệt là nhiễu dẫn trên đường dây DC.
• Dây cáp động cơ: Dây cáp dài giữa biến tần và động cơ hoạt động như một ăng-ten hiệu quả, bức xạ nhiễu ra môi trường xung quanh, đặc biệt là nhiễu bức xạ tần số cao.
• Mạch chỉnh lưu: Quá trình chỉnh lưu dòng điện xoay chiều (AC) sang một chiều (DC) ở đầu vào của biến tần cũng có thể tạo ra sóng hài ở phía nguồn cấp, ảnh hưởng đến chất lượng điện năng của lưới.

2. Phân Loại Nhiễu Điện Từ (EMI) và Tác Động Của Chúng

Nhiễu điện từ từ biến tần có thể được phân loại thành nhiễu dẫn và nhiễu bức xạ, mỗi loại có cách thức lan truyền và tác động khác nhau đến các thiết bị điện tử. Việc hiểu rõ hai loại nhiễu này giúp lựa chọn giải pháp chống nhiễu phù hợp.

2.1. Nhiễu dẫn (Conducted EMI)

Nhiễu dẫn là loại nhiễu truyền qua các đường dây dẫn điện, ảnh hưởng trực tiếp đến nguồn cấp và tải của biến tần.

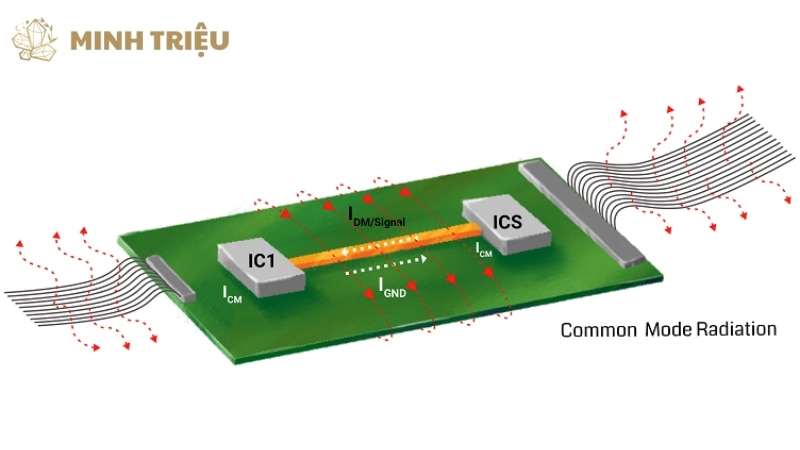

Đặc điểm: Nhiễu dẫn truyền qua dây cáp nguồn (đầu vào biến tần) và dây cáp động cơ (đầu ra biến tần). Nó có thể là nhiễu chế độ đối xứng (differential mode) hoặc nhiễu chế độ chung (common mode).

Tác động:

• Gây sai lệch tín hiệu điều khiển của các thiết bị lân cận, dẫn đến hoạt động không chính xác.
• Ảnh hưởng đến hoạt động của các cảm biến, bộ điều khiển logic khả trình (PLC), và các thiết bị đo lường chính xác.
• Gây quá nhiệt cho động cơ và cáp do sóng hài dòng điện, làm giảm tuổi thọ thiết bị.
• Ảnh hưởng đến chất lượng điện năng của lưới điện nhà máy, có thể gây lỗi cho các thiết bị khác trong hệ thống.

2.2. Nhiễu bức xạ (Radiated EMI)

Nhiễu bức xạ là loại nhiễu lan truyền trong không gian dưới dạng sóng điện từ, ảnh hưởng đến các thiết bị không kết nối trực tiếp bằng dây dẫn.

Đặc điểm: Nhiễu bức xạ phát xạ từ biến tần, dây cáp động cơ, và thậm chí là vỏ tủ điện nếu không được thiết kế chống nhiễu tốt.

Tác động:

• Gây nhiễu sóng vô tuyến, ảnh hưởng đến hệ thống truyền thông không dây (radio, Wi-Fi, Bluetooth) trong phạm vi nhà máy.
• Ảnh hưởng đến hoạt động của các thiết bị điện tử nhạy cảm không có vỏ bọc chống nhiễu hoặc không được bảo vệ đầy đủ.
• Gây lỗi hoặc hoạt động không ổn định cho các thiết bị điều khiển gần đó, dẫn đến sự cố khó lường trong quy trình sản xuất.

3. Các Giải Pháp Đảm Bảo Tương Thích Điện Từ (EMC) Cho Biến Tần

Để đảm bảo tương thích điện từ (EMC) cho biến tần trong môi trường công nghiệp, cần áp dụng một loạt các giải pháp kỹ thuật từ thiết kế hệ thống đến lắp đặt và bảo trì. Việc kết hợp nhiều biện pháp sẽ mang lại hiệu quả tối ưu.

3.1. Lựa chọn biến tần có bộ lọc EMC tích hợp

Việc lựa chọn biến tần có bộ lọc EMC tích hợp là giải pháp ban đầu hiệu quả để giảm thiểu nhiễu dẫn từ phía nguồn cấp. Các bộ lọc này thường bao gồm cuộn cảm và tụ điện được thiết kế để chặn các thành phần tần số cao của nhiễu dẫn, giúp biến tần tuân thủ các tiêu chuẩn EMC cơ bản ngay từ khi xuất xưởng.

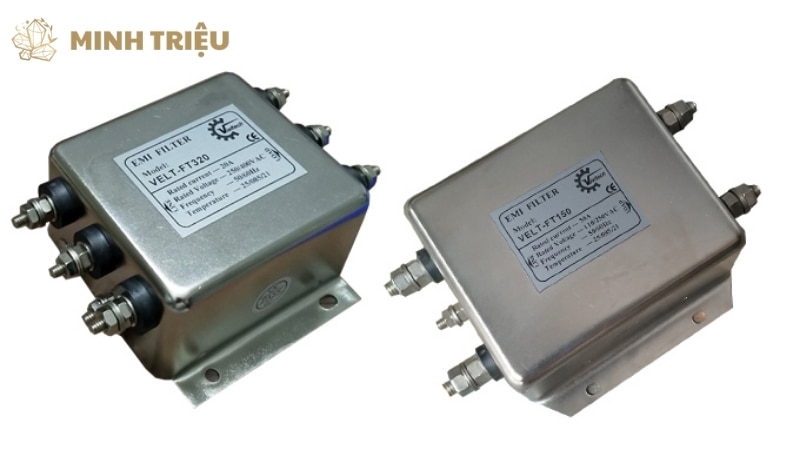

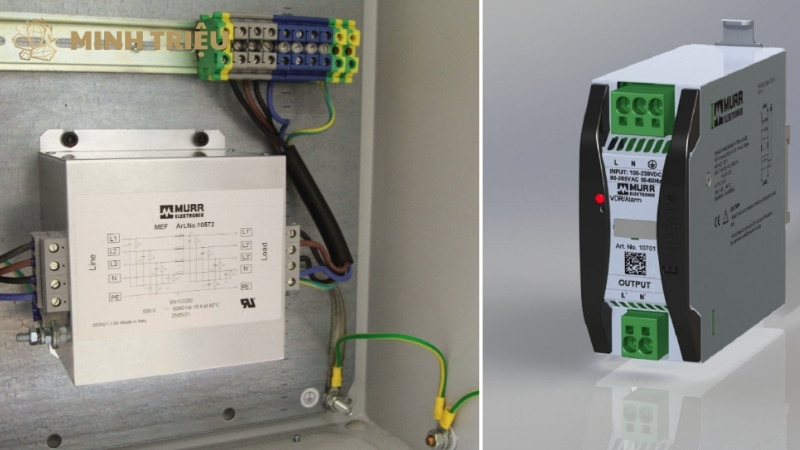

3.2. Sử dụng bộ lọc EMC ngoài (EMC Filters)

Trong các ứng dụng đòi hỏi mức độ chống nhiễu cao hơn hoặc khi biến tần không có bộ lọc tích hợp, việc sử dụng bộ lọc EMC ngoài (EMC Filters) là giải pháp cần thiết. Các bộ lọc này được lắp đặt giữa nguồn cấp và biến tần, hoặc giữa biến tần và động cơ, giúp giảm đáng kể nhiễu dẫn và cải thiện chất lượng điện năng.

3.3. Lắp đặt đúng cách và nối đất hiệu quả

Việc lắp đặt biến tần đúng cách và hệ thống nối đất hiệu quả là yếu tố cực kỳ quan trọng để kiểm soát nhiễu điện từ.

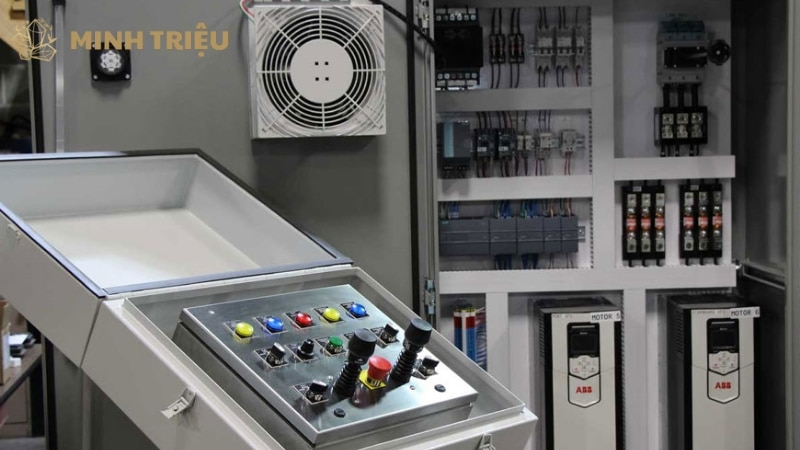

Vỏ bọc kim loại: Lắp đặt biến tần trong tủ điện kim loại có khả năng chống nhiễu tốt, tạo ra một lồng Faraday để chắn nhiễu bức xạ.

Nối đất:

• Nối đất biến tần: Đảm bảo biến tần được nối đất đúng cách và chắc chắn tới điểm nối đất chung của hệ thống, sử dụng dây nối đất có tiết diện lớn và ngắn nhất có thể.
• Nối đất cáp chống nhiễu: Vỏ bọc của cáp động cơ chống nhiễu cần được nối đất ở cả hai đầu (biến tần và động cơ) bằng kẹp cáp kim loại 360 độ để đảm bảo hiệu quả chắn nhiễu tối đa.

Nối đất tủ điện: Tủ điện cần được nối đất tốt và có điện trở nối đất thấp.

Khoảng cách: Giữ khoảng cách tối thiểu giữa dây cáp động lực (nguồn và động cơ) và dây tín hiệu điều khiển để tránh nhiễu cảm ứng và đảm bảo tín hiệu không bị sai lệch.

3.4. Sử dụng cáp chống nhiễu (Shielded Cables)

Việc sử dụng cáp chống nhiễu (Shielded Cables) cho đường dây từ biến tần đến động cơ là giải pháp hiệu quả để giảm thiểu nhiễu bức xạ. Lớp vỏ bọc kim loại (lưới bện hoặc lá chắn) của cáp giúp chắn các sóng điện từ phát ra từ dòng điện tần số cao, ngăn chúng lan truyền ra môi trường và ảnh hưởng đến các thiết bị khác. Việc nối đất đúng cách lớp vỏ bọc này là cực kỳ quan trọng để đảm bảo hiệu quả chống nhiễu.

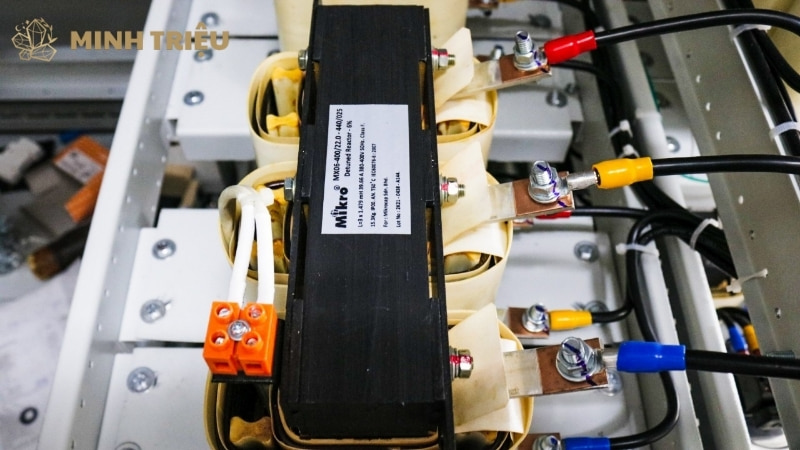

3.5. Lắp đặt cuộn kháng (Line/Load Reactors)

Lắp đặt cuộn kháng (Line/Load Reactors) ở đầu vào hoặc đầu ra của biến tần giúp giảm sóng hài và hạn chế tốc độ biến thiên của dòng điện, từ đó giảm nhiễu.

• Cuộn kháng đầu vào (Line Reactor): Giảm sóng hài dòng điện từ biến tần trở lại lưới điện, bảo vệ biến tần khỏi các xung áp từ lưới và giảm nhiễu dẫn.
• Cuộn kháng đầu ra (Load Reactor): Giảm tốc độ biến thiên dòng điện (di/dt) và điện áp (dv/dt) tới động cơ, bảo vệ động cơ khỏi điện áp đỉnh và giảm nhiễu bức xạ từ cáp động cơ.

3.6. Các biện pháp khác

Ngoài các giải pháp chính, một số biện pháp bổ sung cũng góp phần cải thiện tương thích điện từ của hệ thống biến tần.

• Lắp đặt Ferrite Core: Quấn dây cáp điều khiển hoặc dây động lực qua Ferrite Core giúp hấp thụ nhiễu tần số cao, chuyển đổi năng lượng nhiễu thành nhiệt và tiêu tán.
• Tối ưu hóa thông số biến tần: Điều chỉnh tần số chuyển mạch (switching frequency) của biến tần xuống mức thấp nhất có thể mà vẫn đảm bảo hiệu suất hoạt động của ứng dụng, giúp giảm cường độ nhiễu phát sinh.
• Kiểm tra và bảo trì định kỳ: Đảm bảo các mối nối đất luôn chắc chắn, vệ sinh biến tần và tủ điện để tránh bụi bẩn gây rò rỉ nhiễu và duy trì hiệu quả tản nhiệt.

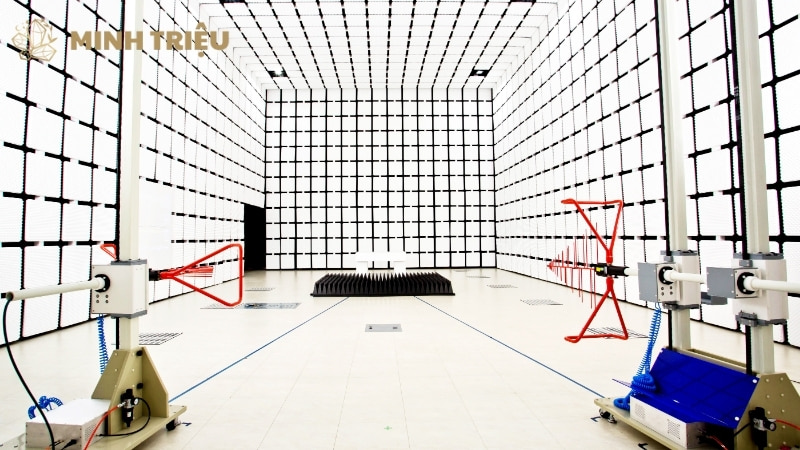

4. Tiêu Chuẩn EMC và Tuân Thủ Trong Công Nghiệp

Việc tuân thủ các tiêu chuẩn EMC là bắt buộc đối với các thiết bị điện tử công nghiệp, bao gồm cả biến tần, để đảm bảo hoạt động an toàn và ổn định. Các tiêu chuẩn này định ra giới hạn cho phép về phát xạ nhiễu và khả năng miễn nhiễm nhiễu.

4.1. Các tiêu chuẩn EMC phổ biến

Nhiều tiêu chuẩn EMC quốc tế và khu vực được áp dụng để kiểm soát nhiễu điện từ, đảm bảo các thiết bị có thể hoạt động hài hòa trong cùng một môi trường. Các tiêu chuẩn này bao gồm:

• IEC 61800-3: Tiêu chuẩn quốc tế cụ thể cho các hệ thống truyền động điện có điều khiển tần số (bao gồm biến tần). Tiêu chuẩn này quy định giới hạn nhiễu dẫn và nhiễu bức xạ cho biến tần trong các môi trường công nghiệp và dân dụng, phân loại theo môi trường và loại lưới điện.
• EN 55011 / CISPR 11: Tiêu chuẩn chung về nhiễu tần số vô tuyến từ thiết bị công nghiệp, khoa học và y tế (ISM). Đây là một trong những tiêu chuẩn cơ bản nhất cho việc đánh giá phát xạ nhiễu.
• FCC Part 15 (Mỹ): Quy định của Ủy ban Truyền thông Liên bang Hoa Kỳ về nhiễu tần số vô tuyến từ các thiết bị điện tử, áp dụng cho các thiết bị điện tử thương mại.

4.2. Lợi ích của việc tuân thủ EMC

Tuân thủ các tiêu chuẩn EMC mang lại nhiều lợi ích thiết thực cho doanh nghiệp, không chỉ về mặt kỹ thuật mà còn về kinh tế và pháp lý.

• Đảm bảo hoạt động ổn định: Các thiết bị không bị nhiễu lẫn nhau, giúp hệ thống vận hành trơn tru, giảm lỗi và sự cố không mong muốn.
• Tăng tuổi thọ thiết bị: Giảm thiểu tác động của nhiễu lên các linh kiện điện tử nhạy cảm, kéo dài vòng đời sử dụng của biến tần và các thiết bị khác.
• Giảm chi phí sửa chữa: Tránh được các hư hỏng do nhiễu gây ra, giảm thiểu chi phí sửa chữa biến tần và thay thế linh kiện.
• Tuân thủ pháp luật: Đảm bảo sản phẩm và hệ thống đáp ứng các yêu cầu pháp lý về an toàn và môi trường điện từ, tránh bị phạt hoặc thu hồi sản phẩm.
• Nâng cao uy tín: Thể hiện sự chuyên nghiệp và cam kết về chất lượng của doanh nghiệp, tạo dựng niềm tin với khách hàng và đối tác.

5. Kết Luận

Tóm lại, kiểm soát EMC cho biến tần là yếu tố quan trọng giúp đảm bảo an toàn, ổn định và hiệu quả trong vận hành hệ thống công nghiệp. Doanh nghiệp nên đánh giá EMC, tuân thủ tiêu chuẩn và tham khảo chuyên gia để xây dựng môi trường điện từ “sạch”, hỗ trợ sản xuất bền vững trong thời đại công nghiệp 4.0.
