Bảo Vệ Chống Sét Cho Biến Tần: Giải Pháp Toàn Diện Giúp Tăng Tuổi Thọ và An Toàn Hệ Thống

Biến tần là một thiết bị điện tử phức tạp, cực kỳ nhạy cảm với các xung điện áp và dòng điện bất thường, đặc biệt là những quá áp và nhiễu gây ra bởi sét. Sét không chỉ gây ra sét đánh trực tiếp với sức tàn phá khủng khiếp mà còn tạo ra các sét đánh gián tiếp và cảm ứng điện từ trên đường dây, gây ra quá áp đột ngột có thể phá hủy linh kiện bán dẫn (IGBT, Diode) và mạch điều khiển của biến tần chỉ trong tích tắc. Bài viết này sẽ đi sâu vào tầm quan trọng của bảo vệ chống sét cho biến tần, phân tích các nguyên lý và thành phần chính của một hệ thống bảo vệ chống sét cho biến tần toàn diện.

1. Tại sao biến tần cần được bảo vệ chống sét?

1.1. Sét và tác động của nó đến hệ thống điện

Sét là một hiện tượng tự nhiên cực đoan, tạo ra những xung điện áp và dòng điện khổng lồ có thể gây thiệt hại nghiêm trọng cho hệ thống điện. Nó xuất hiện dưới nhiều hình thức khác nhau, bao gồm sét đánh trực tiếp vào công trình hoặc đường dây điện, và các dạng sét đánh gián tiếp như cảm ứng điện từ do trường điện từ mạnh của sét lan truyền hoặc sét đánh vào đất gần đó.

Những hiện tượng này đều tạo ra quá áp đột ngột trên các đường dây dẫn, vượt xa khả năng chịu đựng của các thiết bị điện thông thường. Biến tần là một thiết bị điện tử công suất cao, chứa nhiều linh kiện bán dẫn nhạy cảm như IGBT và Diode, cùng với các mạch điều khiển vi xử lý tinh vi. Các linh kiện này có ngưỡng chịu đựng quá áp rất thấp, khiến biến tần trở thành mục tiêu dễ bị tổn thương nhất trong một hệ thống điện khi có sét.

1.2. Hậu quả của việc biến tần bị sét đánh

Khi biến tần không được bảo vệ chống sét đầy đủ, hậu quả có thể rất nghiêm trọng, không chỉ về mặt vật chất mà còn ảnh hưởng lớn đến sản xuất công nghiệp. Sét đánh có thể gây hư hỏng tức thì cho các linh kiện bán dẫn chính như IGBT và Diode trong bộ chỉnh lưu và bộ nghịch lưu, thường dẫn đến tình trạng chập mạch hoặc nổ. Nó cũng có thể phá hủy mạch điều khiển phức tạp, bộ nguồn nội bộ, và các cảm biến bên trong biến tần, khiến thiết bị hoàn toàn ngừng hoạt động.

Ngoài ra, sét còn tiềm ẩn nguy cơ cháy nổ, đe dọa an toàn của người vận hành và tài sản. Việc biến tần bị hư hỏng đồng nghĩa với việc toàn bộ dây chuyền sản xuất có thể bị dừng hoạt động, gây ra những thiệt hại kinh tế khổng lồ do mất sản lượng, chi phí sửa chữa/thay thế thiết bị cao, và thời gian chết không mong muốn.

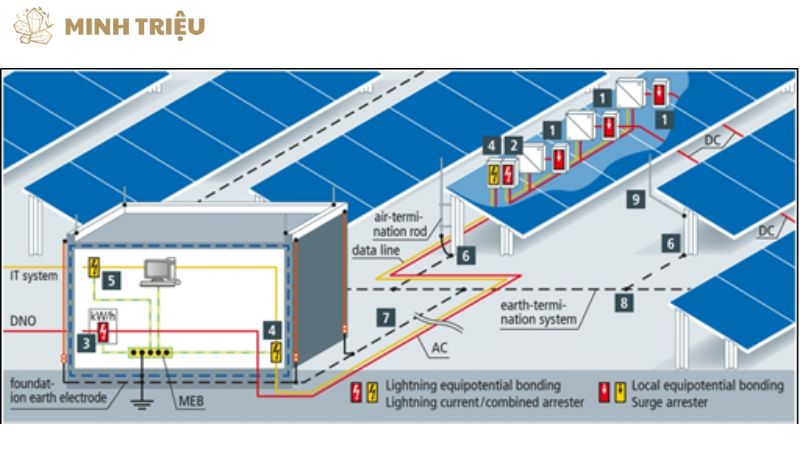

2. Nguyên lý và các thành phần chính của hệ thống bảo vệ chống sét

2.1. Nguyên lý bảo vệ chống sét

Nguyên lý cơ bản của bảo vệ chống sét là kiểm soát và phân tán năng lượng sét một cách an toàn, đồng thời giới hạn quá áp trên đường dây ở mức mà các thiết bị điện có thể chịu đựng được. Hệ thống này hoạt động bằng cách cung cấp một đường dẫn trở kháng thấp cho dòng sét hoặc xung quá áp thoát xuống đất, thay vì đi qua các thiết bị nhạy cảm.

Nó bao gồm hai cơ chế chính: chuyển mạch và giới hạn điện áp. Chuyển mạch liên quan đến việc chuyển hướng dòng điện sét đi qua một con đường an toàn hơn khi điện áp vượt quá ngưỡng cho phép. Giới hạn điện áp là việc duy trì điện áp trên đường dây ở một mức an toàn bằng cách hấp thụ hoặc chuyển hướng năng lượng dư thừa.

2.2. Các thành phần chính

Một hệ thống bảo vệ chống sét toàn diện cho biến tần bao gồm nhiều thành phần phối hợp với nhau để đạt được hiệu quả tối ưu.

2.2.1. Thiết bị chống sét lan truyền (Surge Protective Device – SPD)

Thiết bị chống sét lan truyền (SPD) là thành phần cốt lõi trong việc bảo vệ các thiết bị điện tử khỏi quá áp do sét và các xung điện khác. SPD hoạt động như một van an toàn, khi điện áp trên đường dây vượt quá một ngưỡng nhất định, nó sẽ chuyển mạch để dẫn dòng xung xuống đất, sau đó tự động trở về trạng thái bình thường khi xung điện áp đi qua.

Các loại SPD phổ biến:

• SPD Type 1: Được lắp đặt tại điểm vào chính của công trình (ví dụ: tủ điện tổng), có khả năng chịu được dòng sét trực tiếp lớn. Nó bảo vệ chống lại các xung sét mạnh nhất.
• SPD Type 2: Lắp đặt tại tủ phân phối hoặc gần các thiết bị nhạy cảm như biến tần, bảo vệ chống lại các xung sét lan truyền còn sót lại hoặc các xung quá áp nội bộ.
• SPD Type 3: Lắp đặt gần các thiết bị đầu cuối (ví dụ: ổ cắm, thiết bị điều khiển), bảo vệ chống lại các xung quá áp nhỏ hơn và nhiễu.

Nguyên lý hoạt động của SPD: SPD sử dụng các linh kiện như Varistor Oxit Kim loại (MOV) hoặc Diode triệt tiêu quá áp (TVS) để giới hạn điện áp. Khi điện áp tăng đột ngột, điện trở của MOV giảm mạnh, tạo ra đường dẫn cho dòng xung đi qua SPD xuống đất, từ đó giới hạn điện áp đặt lên thiết bị được bảo vệ.

2.2.2. Hệ thống tiếp địa

Hệ thống tiếp địa đóng vai trò cực kỳ quan trọng trong việc tiêu tán năng lượng sét xuống đất. Nó cung cấp một đường dẫn trở kháng thấp cho dòng sét và dòng xung quá áp được SPD chuyển hướng. Một hệ thống tiếp địa kém có thể làm giảm đáng kể hiệu quả của SPD, khiến năng lượng sét không được giải phóng hoàn toàn và vẫn gây hư hỏng cho thiết bị. Điện trở tiếp địa phải luôn được giữ ở mức thấp nhất có thể theo tiêu chuẩn kỹ thuật để đảm bảo dòng sét được dẫn đi nhanh chóng và an toàn.

2.2.3. Hệ thống chống sét trực tiếp (Kim thu sét)

Hệ thống chống sét trực tiếp, bao gồm kim thu sét và hệ thống dây dẫn xuống đất, có vai trò chính là bảo vệ cấu trúc của tòa nhà hoặc cơ sở sản xuất công nghiệp khỏi sét đánh trực tiếp. Kim thu sét sẽ thu hút dòng sét và dẫn nó xuống đất một cách an toàn, ngăn không cho sét đánh trực tiếp vào các thiết bị bên trong, bao gồm cả biến tần. Mặc dù không trực tiếp bảo vệ biến tần khỏi quá áp lan truyền, nó là một phần không thể thiếu của hệ thống bảo vệ chống sét tổng thể, giảm thiểu nguy cơ sét đánh trực tiếp vào khu vực có biến tần.

3. Các giải pháp bảo vệ chống sét cho biến tần

Để bảo vệ biến tần một cách toàn diện, cần triển khai các giải pháp ở nhiều điểm khác nhau trong hệ thống điện.

3.1. Bảo vệ phía nguồn AC (đầu vào biến tần)

Việc bảo vệ phía nguồn AC là bước đầu tiên và quan trọng nhất để ngăn chặn các xung quá áp từ lưới điện hoặc do sét đánh lan truyền vào biến tần.

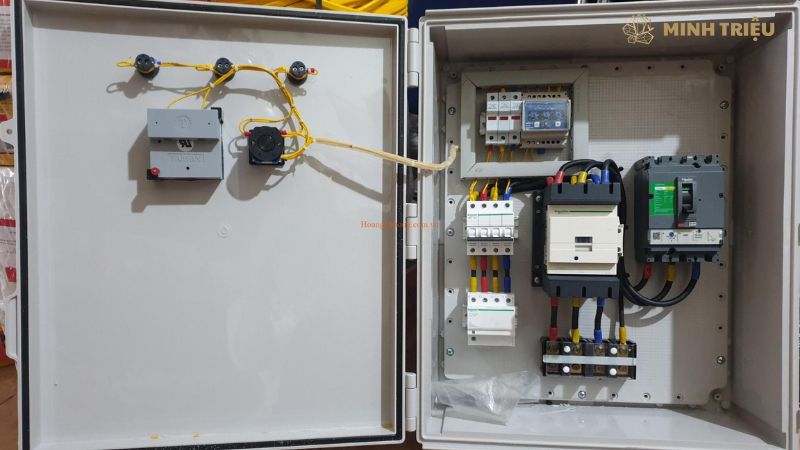

• Lắp đặt SPD Type 2 hoặc Type 1+2: SPD Type 2 thường được lắp đặt trong tủ điện chính hoặc tủ cấp nguồn cho biến tần. Nó có khả năng hấp thụ các xung quá áp có nguồn gốc từ sét đánh gián tiếp hoặc chuyển mạch. Trong trường hợp có nguy cơ sét đánh trực tiếp cao, việc sử dụng SPD Type 1+2 tại tủ điện chính là cần thiết, vì nó kết hợp khả năng chịu dòng xung lớn của Type 1 với khả năng bảo vệ điện áp thấp hơn của Type 2.

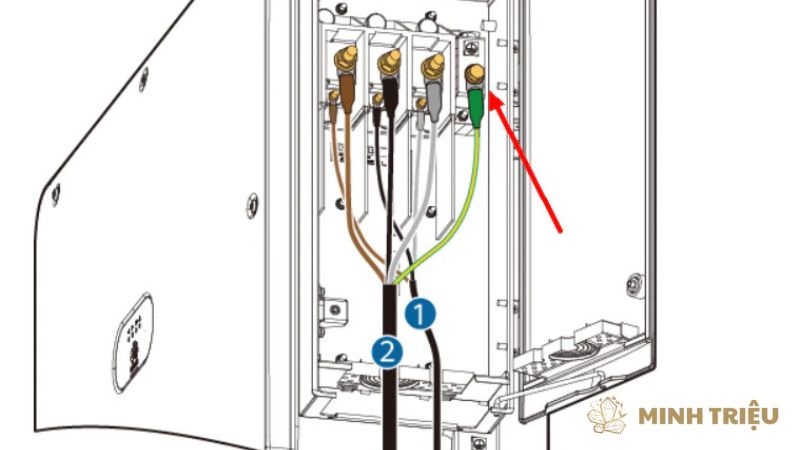

• Yêu cầu về tiếp địa cho SPD: SPD chỉ hoạt động hiệu quả khi được kết nối với một hệ thống tiếp địa có điện trở thấp và ổn định. Dây tiếp địa từ SPD đến điểm tiếp đất chung phải càng ngắn càng tốt và có tiết diện đủ lớn để dẫn dòng xung sét.
• Sử dụng cuộn kháng đầu vào (AC Reactor): Cuộn kháng đầu vào được lắp đặt nối tiếp với nguồn AC trước biến tần. Nó giúp giảm nhiễu hài do biến tần tạo ra, đồng thời có khả năng làm suy giảm các xung quá áp đột ngột từ lưới điện, bảo vệ bộ chỉnh lưu của biến tần khỏi bị hư hỏng.

3.2. Bảo vệ phía tải DC (tuyến DC Bus nếu có)

Đối với các hệ thống có nguồn DC hoặc các ứng dụng sử dụng DC Bus chung để kết nối nhiều biến tần hoặc các thiết bị DC khác, việc bảo vệ tuyến DC là rất quan trọng.

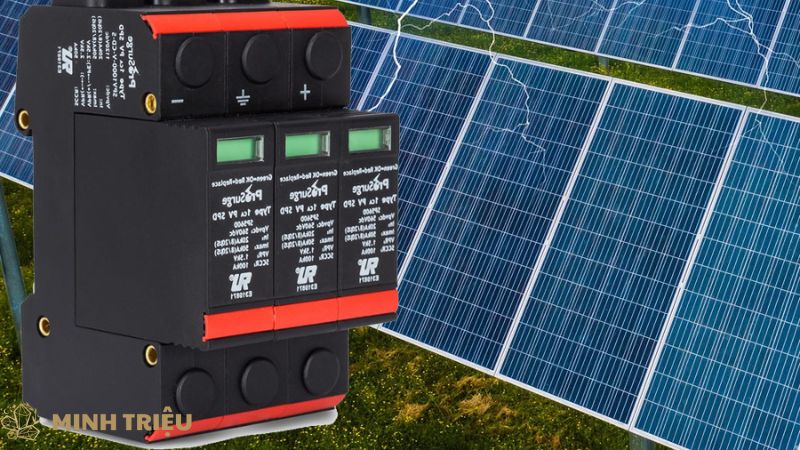

• Lắp đặt SPD DC: SPD DC được thiết kế đặc biệt để bảo vệ các mạch DC khỏi quá áp. Nó cần được lựa chọn dựa trên điện áp hoạt động danh định của DC Bus và dòng xả tối đa mà nó có thể xử lý. SPD DC sẽ được lắp song song với DC Bus để chuyển hướng các xung quá áp xuống đất.
• Lưu ý về điện áp hoạt động và dòng xả của SPD DC: Việc chọn SPD DC với điện áp định mức (Uc) phù hợp với điện áp DC Bus là cực kỳ quan trọng. Dòng xả danh định (In) và dòng xả tối đa (Imax) của SPD phải đủ lớn để chịu được các xung sét dự kiến trong khu vực.

3.3. Bảo vệ phía tải động cơ (đầu ra biến tần)

Phía đầu ra của biến tần đến động cơ cũng là một điểm yếu tiềm tàng, nơi các xung quá áp có thể phát sinh do phản xạ sóng hoặc do sét đánh vào đường dây động cơ.

• Sử dụng cáp có vỏ bọc chống nhiễu (Shielded Cable): Cáp có vỏ bọc chống nhiễu giúp giảm đáng kể nhiễu điện từ (EMI) phát ra từ biến tần và bảo vệ động cơ khỏi các xung quá áp cảm ứng. Vỏ bọc của cáp phải được tiếp địa ở cả hai đầu (tại biến tần và tại động cơ) để đảm bảo hiệu quả tối đa trong việc triệt tiêu nhiễu và dẫn các xung xuống đất.
• Lắp đặt bộ lọc đầu ra (Output Filter): Bộ lọc đầu ra, như bộ lọc LC (cuộn cảm – tụ điện) hoặc bộ lọc dV/dt (bộ lọc tốc độ biến thiên điện áp), được lắp đặt giữa biến tần và động cơ. Chúng giúp làm mịn dạng sóng điện áp đầu ra của biến tần, giảm quá áp đỉnh và tốc độ biến thiên điện áp (dV/dt) gây căng thẳng cho cách điện của động cơ, từ đó kéo dài tuổi thọ của động cơ.

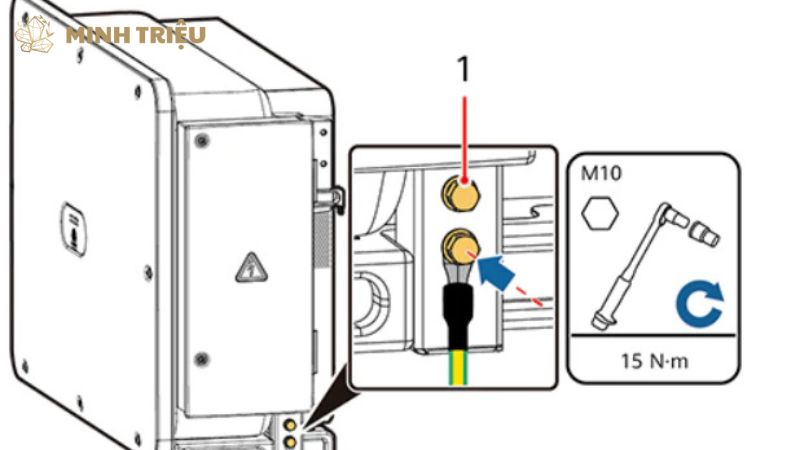

• Tiếp địa vỏ động cơ: Vỏ động cơ phải được tiếp địa đúng cách và chắc chắn với hệ thống tiếp địa chung. Điều này đảm bảo rằng bất kỳ dòng rò hoặc điện áp nào xuất hiện trên vỏ động cơ đều được dẫn xuống đất an toàn, ngăn ngừa nguy hiểm giật điện và bảo vệ cuộn dây động cơ.

3.4. Bảo vệ đường tín hiệu và điều khiển

Các đường tín hiệu và điều khiển (ví dụ: 4-20mA, 0-10V, RS485, Ethernet) kết nối biến tần với PLC, cảm biến, hoặc các thiết bị điều khiển khác cũng rất nhạy cảm với quá áp cảm ứng từ sét.

• Sử dụng SPD Type 3: SPD Type 3 được thiết kế đặc biệt để bảo vệ các đường tín hiệu và điều khiển khỏi các xung quá áp nhỏ hơn nhưng vẫn có khả năng gây hư hỏng cho các mạch điện tử nhạy cảm. Chúng thường được lắp đặt gần điểm kết nối của cáp tín hiệu với biến tần hoặc thiết bị điều khiển.
• Phân tách cáp: Việc phân tách cáp tín hiệu và cáp động lực là một biện pháp quan trọng để giảm nhiễu điện từ (EMI). Cáp tín hiệu không nên chạy song song hoặc quá gần với cáp động lực để tránh bị cảm ứng nhiễu. Nếu không thể tránh khỏi, nên sử dụng cáp có vỏ bọc chống nhiễu cho cả hai loại và tiếp địa vỏ bọc đúng cách.

4. Lưu ý quan trọng và các sai lầm cần tránh

Việc triển khai hệ thống bảo vệ chống sét đòi hỏi sự hiểu biết sâu sắc và tuân thủ các quy tắc để tránh những sai lầm có thể làm mất đi hiệu quả bảo vệ.

4.1. Lựa chọn SPD không phù hợp

Lựa chọn SPD không phù hợp là một trong những sai lầm phổ biến nhất, dẫn đến việc SPD không hoạt động hiệu quả hoặc thậm chí bị hư hỏng.

• Chọn sai loại SPD (Type): Sử dụng SPD Type 2 ở vị trí yêu cầu Type 1 sẽ không đủ khả năng chịu được dòng sét lớn, dẫn đến SPD bị phá hủy và thiết bị không được bảo vệ. Ngược lại, việc sử dụng Type 1 ở mọi nơi có thể không tối ưu về chi phí.
• Điện áp định mức (Uc) không phù hợp: SPD phải có điện áp định mức (Uc) lớn hơn điện áp hoạt động của hệ thống nhưng nhỏ hơn ngưỡng chịu đựng của thiết bị được bảo vệ. Nếu Uc quá thấp, SPD có thể bị kích hoạt liên tục không cần thiết; nếu quá cao, nó sẽ không bảo vệ hiệu quả.
• Dòng xả danh định (In) hoặc dòng xả tối đa (Imax) không đủ: In và Imax là các thông số quan trọng cho biết khả năng của SPD trong việc xả dòng xung sét. Nếu SPD được chọn có In hoặc Imax nhỏ hơn dòng sét dự kiến, nó sẽ bị quá tải và hư hỏng, để lại biến tần không được bảo vệ.

Bảng tóm tắt lựa chọn SPD theo vị trí:

Vị trí lắp đặt	Loại SPD khuyến nghị	Mục đích bảo vệ chính
Tủ điện tổng/Điểm vào chính	SPD Type 1 hoặc Type 1+2	Chống sét đánh trực tiếp và lan truyền từ lưới
Tủ phân phối/Gần biến tần	SPD Type 2	Chống sét lan truyền còn sót lại, quá áp nội bộ
Đường tín hiệu/Điều khiển	SPD Type 3	Chống quá áp cảm ứng trên đường tín hiệu

4.2. Hệ thống tiếp địa kém

Hệ thống tiếp địa kém là nguyên nhân hàng đầu khiến các giải pháp chống sét trở nên vô dụng.

• Điện trở tiếp địa cao: Nếu điện trở tiếp địa quá cao, dòng sét không thể thoát xuống đất một cách nhanh chóng, dẫn đến quá áp vẫn tồn tại trên hệ thống và gây hư hỏng thiết bị.
• Mối nối lỏng lẻo hoặc ăn mòn: Các mối nối không chắc chắn hoặc bị ăn mòn trên dây tiếp địa sẽ làm tăng điện trở và cản trở dòng điện sét.
• Dây tiếp địa tiết diện nhỏ: Dây tiếp địa có tiết diện không đủ lớn sẽ không thể dẫn toàn bộ dòng sét an toàn, có thể bị đứt hoặc quá nhiệt.

Cách khắc phục: Thường xuyên kiểm tra và đo điện trở tiếp địa. Đảm bảo tất cả các mối nối đều chắc chắn, sạch sẽ và được bảo vệ khỏi môi trường. Luôn sử dụng dây tiếp địa có tiết diện phù hợp theo tiêu chuẩn kỹ thuật.

4.3. Bỏ qua bảo vệ toàn diện

Việc chỉ bảo vệ một phía (ví dụ: chỉ bảo vệ đầu vào AC mà bỏ qua đầu ra hoặc đường tín hiệu) là một sai lầm nghiêm trọng. Sét có thể gây quá áp từ bất kỳ đường dẫn nào vào biến tần. Nếu chỉ bảo vệ một phía, biến tần vẫn có thể bị hư hỏng bởi xung sét đi vào từ các đường không được bảo vệ.

Cách khắc phục: Triển khai hệ thống bảo vệ chống sét toàn diện, bao gồm SPD cho nguồn AC, DC (nếu có), đầu ra động cơ, và tất cả các đường tín hiệu/điều khiển quan trọng.

4.4. Không kiểm tra và bảo trì định kỳ

SPD có tuổi thọ giới hạn và có thể bị suy giảm hiệu suất sau mỗi lần xả dòng xung sét lớn. Việc không kiểm tra và bảo trì định kỳ sẽ khiến hệ thống bảo vệ mất khả năng hoạt động mà không được phát hiện, để lại biến tần trong tình trạng dễ bị tổn thương. Cách khắc phục: Thực hiện kiểm tra định kỳ SPD (nhiều SPD có đèn báo trạng thái) và toàn bộ hệ thống tiếp địa. Thay thế SPD khi chúng đã hết tuổi thọ hoặc bị hư hỏng sau một sự kiện sét đánh lớn.

5. Kết luận

Bảo vệ chống sét toàn diện cho biến tần không chỉ là một khoản đầu tư mà là một yêu cầu cấp thiết để đảm bảo an toàn, ổn định hoạt động, và kéo dài tuổi thọ thiết bị trong môi trường sản xuất công nghiệp hiện đại. Việc hiểu rõ các nguyên lý, lựa chọn đúng thiết bị chống sét lan truyền (SPD), xây dựng một hệ thống tiếp địa vững chắc, và triển khai bảo vệ ở mọi điểm tiềm năng là chìa khóa để giảm thiểu rủi ro từ sét và quá áp. Chúng tôi khuyến nghị bạn luôn tham khảo các tiêu chuẩn kỹ thuật quốc tế như IEC 62305 và TCVN, cùng với tài liệu hướng dẫn cụ thể từ nhà sản xuất biến tần. Tìm kiếm sự tư vấn từ chuyên gia chống sét hoặc kỹ sư điện có kinh nghiệm là điều cần thiết để thiết kế và triển khai một hệ thống bảo vệ tối ưu cho cơ sở của bạn.
