An Toàn Điện Khi Làm Việc Với Biến Tần: Bảo Vệ Con Người và Hệ Thống Trong Sản Xuất Công Nghiệp

An toàn điện khi làm việc với biến tần là tập hợp các biện pháp, quy tắc và quy trình được thiết lập nhằm ngăn ngừa các tai nạn liên quan đến điện, bảo vệ con người khỏi nguy cơ giật điện, bỏng, cháy nổ, và đồng thời bảo vệ thiết bị khỏi hư hỏng, điều này trở nên cực kỳ quan trọng khi làm việc với biến tần trong môi trường sản xuất công nghiệp. Môi trường công nghiệp tiềm ẩn nhiều rủi ro, rủi ro này đòi hỏi sự tuân thủ nghiêm ngặt các quy định an toàn. Bài viết này sẽ đi sâu phân tích các mối nguy hiểm điện tiềm ẩn từ biến tần, trình bày chi tiết quy trình an toàn cơ bản khi thao tác với chúng, giới thiệu các tính năng an toàn tích hợp trên biến tần hiện đại, và nhấn mạnh tầm quan trọng của đào tạo, chứng nhận và tuân thủ quy định để đảm bảo một môi trường làm việc an toàn, không tai nạn trong ngành sản xuất công nghiệp.

1. Các Mối Nguy Hiểm Điện Tiềm Ẩn Từ Biến Tần

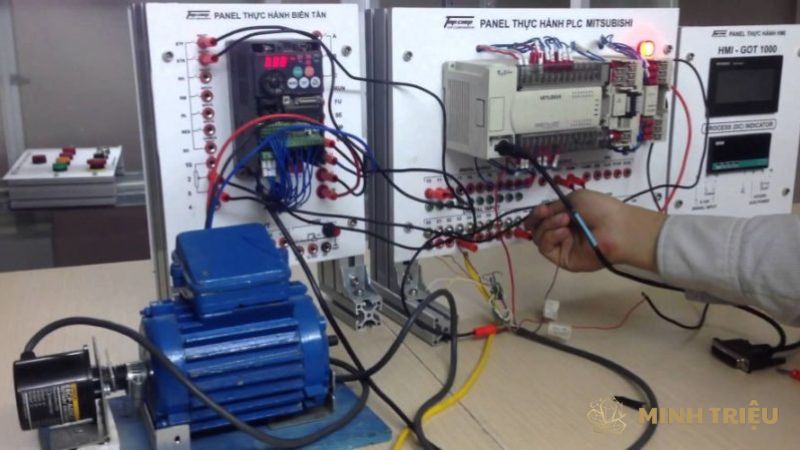

Điện áp cao và dòng điện lớn trong biến tần tạo ra nguy cơ giật điện và bỏng nghiêm trọng do tiếp xúc trực tiếp hoặc gián tiếp với các bộ phận mang điện. Biến tần hoạt động với điện áp lưới (thường là 380V, 480V hoặc cao hơn) và tạo ra dòng điện lớn để điều khiển động cơ công suất cao. Tiếp xúc trực tiếp với các đầu nối điện, thanh cái, hoặc các linh kiện bên trong biến tần khi đang có điện có thể dẫn đến điện giật gây tổn thương thần kinh, tim mạch, hoặc thậm chí tử vong. Tiếp xúc gián tiếp thông qua các vật liệu dẫn điện hoặc bề mặt bị rò điện cũng tiềm ẩn nguy hiểm tương tự. Dòng điện lớn có thể gây bỏng điện nghiêm trọng do nhiệt lượng sinh ra khi đi qua cơ thể.

Điện tích dư (Residual Charge) trên tụ điện DC Bus là một mối nguy hiểm đặc biệt từ biến tần, bởi lẽ chúng vẫn có thể duy trì điện áp cao và gây nguy hiểm ngay cả khi nguồn điện chính đã được ngắt hoàn toàn. Các tụ điện trong mạch DC Bus của biến tần có nhiệm vụ làm phẳng điện áp một chiều và lưu trữ năng lượng. Sau khi ngắt điện, các tụ này không xả hết điện ngay lập tức mà duy trì một lượng điện tích dư trong một khoảng thời gian, có thể lên đến vài phút hoặc thậm chí hàng giờ tùy thuộc vào công suất biến tần và mạch xả. Chạm vào các cực của tụ điện hoặc các bộ phận liên quan khi chưa xả hết điện tích dư có thể gây giật điện nguy hiểm, tương tự như chạm vào nguồn điện đang hoạt động.

Sóng hài (Harmonics) là một mối nguy hiểm tiềm ẩn khác từ biến tần, ảnh hưởng tiêu cực đến chất lượng điện năng và có thể gây hại cho cả thiết bị và con người. Biến tần sử dụng công nghệ chuyển mạch điện tử (IGBT) để tạo ra dạng sóng điện áp và dòng điện đầu ra, nhưng quá trình này có thể sinh ra các sóng hài – tức là các thành phần tần số bội của tần số cơ bản. Sóng hài này làm méo dạng sóng điện áp và dòng điện, gây ra nhiệt độ tăng cao trong các thiết bị khác như máy biến áp, cáp điện, động cơ, và tụ bù, làm giảm tuổi thọ thiết bị. Đối với con người, sóng hài có thể gây nhiễu loạn hoạt động của các thiết bị y tế hoặc gây khó chịu, đau đầu cho những người nhạy cảm.

Nguy cơ hồ quang điện (Arc Flash) là một trong những mối nguy hiểm nghiêm trọng nhất khi thao tác sai với biến tần, có thể gây bỏng nặng và các chấn thương khác. Hồ quang điện xảy ra khi có một sự phóng điện đột ngột qua không khí giữa hai điểm có điện thế khác nhau, thường do lỗi cách điện, chạm chập, hoặc thao tác không đúng quy trình trong môi trường điện áp cao. Năng lượng giải phóng từ hồ quang điện cực kỳ lớn, tạo ra nhiệt độ cao đến hàng nghìn độ C, áp suất lớn, tiếng ồn chói tai và bức xạ tia cực tím mạnh. Người đứng gần có thể bị bỏng nặng, tổn thương mắt, phổi, và các chấn thương do áp lực hoặc mảnh văng. Nguy cơ này đặc biệt cao khi làm việc trong tủ điện hoặc gần các thiết bị đóng cắt của biến tần.

Nhiệt độ cao là một mối nguy hiểm vật lý khác từ biến tần, gây nguy cơ bỏng do tiếp xúc với các bộ phận nóng của thiết bị. Trong quá trình vận hành, các linh kiện điện tử công suất bên trong biến tần như IGBT và điện trở xả sinh ra một lượng nhiệt đáng kể. Mặc dù biến tần được trang bị hệ thống làm mát (quạt, tản nhiệt), nhưng vỏ thiết bị hoặc các bộ phận tản nhiệt vẫn có thể đạt đến nhiệt độ cao. Tiếp xúc trực tiếp với các bề mặt này khi biến tần đang hoạt động hoặc vừa ngừng hoạt động có thể gây bỏng da.

2. Quy Trình An Toàn Cơ Bản Khi Làm Việc Với Biến Tần

Để đảm bảo an toàn tối đa khi làm việc với biến tần, việc tuân thủ một quy trình an toàn cơ bản là điều bắt buộc, bắt đầu từ giai đoạn chuẩn bị trước khi thao tác. Quy trình này bao gồm các bước cụ thể nhằm loại bỏ hoặc kiểm soát các mối nguy hiểm điện.

2.1. Trước khi làm việc

Mọi công việc với biến tần phải bắt đầu bằng việc đánh giá rủi ro kỹ lưỡng và lập kế hoạch an toàn chi tiết để xác định các mối nguy hiểm tiềm ẩn và biện pháp kiểm soát phù hợp. Kỹ thuật viên cần phân tích loại công việc, môi trường làm việc, công suất biến tần, và các rủi ro cụ thể như điện áp cao, điện tích dư, hoặc khả năng phát sinh hồ quang. Kế hoạch an toàn phải bao gồm các bước cụ thể, trách nhiệm của từng cá nhân, và các biện pháp ứng phó khẩn cấp.

Ngắt nguồn điện (Lockout/Tagout – LOTO) là bước quan trọng nhất để cách ly hoàn toàn biến tần khỏi nguồn năng lượng, đảm bảo không có điện được cấp trở lại một cách vô ý. Quy trình LOTO bao gồm việc xác định tất cả các nguồn cấp điện cho biến tần (cả nguồn chính và nguồn điều khiển), ngắt chúng tại cầu dao hoặc aptomat, sau đó khóa các thiết bị đóng cắt này bằng khóa chuyên dụng và gắn thẻ cảnh báo rõ ràng (tagout) ghi rõ “Không vận hành – Đang bảo trì”. Mỗi người làm việc phải có khóa riêng của mình.

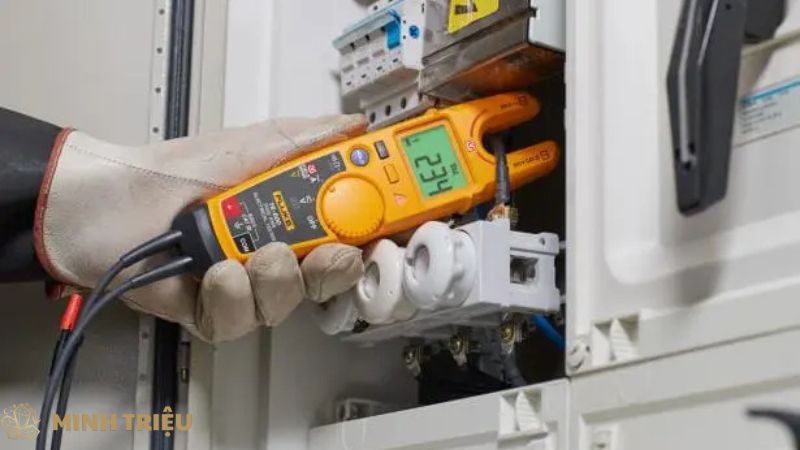

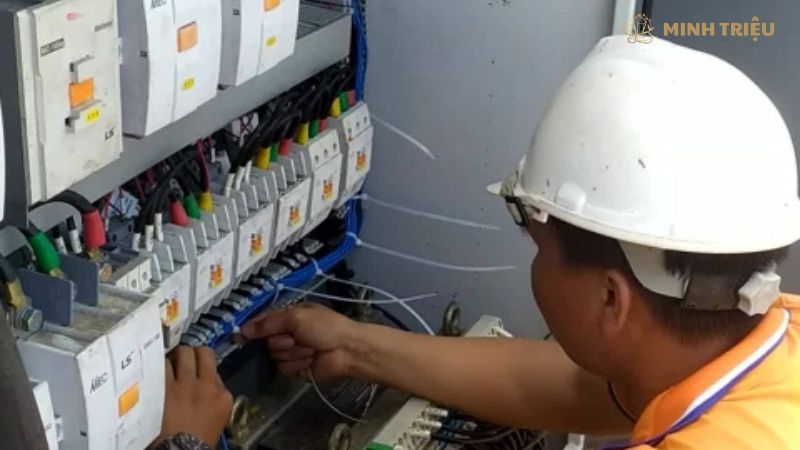

Kiểm tra điện áp dư là một bước không thể bỏ qua sau khi ngắt nguồn, sử dụng thiết bị đo chuyên dụng để đảm bảo không còn điện áp trên mạch DC Bus của biến tần. Sau khi thực hiện LOTO, kỹ thuật viên phải sử dụng đồng hồ vạn năng hoặc thiết bị đo điện áp chuyên dụng được định mức cho điện áp cao để kiểm tra điện áp trên các cực của tụ điện DC Bus và các điểm thử nghiệm khác trong biến tần. Việc này phải được thực hiện cẩn thận, đảm bảo thiết bị đo hoạt động chính xác và người thực hiện đã được đào tạo.

Xả điện tích dư là quy trình bắt buộc để loại bỏ hoàn toàn điện áp còn lại trên các tụ điện DC Bus, đảm bảo an toàn tuyệt đối trước khi chạm vào các bộ phận bên trong biến tần. Sau khi kiểm tra và xác nhận có điện áp dư, cần sử dụng một thiết bị xả điện chuyên dụng (thường là một điện trở công suất lớn có cách điện phù hợp) để nối tắt các cực của tụ điện, cho phép điện tích xả an toàn qua điện trở. Thời gian chờ xả điện phải tuân thủ hướng dẫn của nhà sản xuất biến tần, thường được ghi rõ trong tài liệu kỹ thuật.

2.2. Trong khi làm việc

Trong khi thực hiện công việc, việc sử dụng thiết bị bảo hộ cá nhân (PPE) phù hợp là yếu tố sống còn để bảo vệ người lao động khỏi các mối nguy hiểm điện. PPE bao gồm găng tay cách điện được kiểm định, kính bảo hộ chống hồ quang, quần áo chống hồ quang (Arc-rated clothing) có khả năng chịu nhiệt cao, và giày cách điện có đế chống trượt. Việc lựa chọn PPE phải dựa trên mức độ rủi ro hồ quang điện và điện áp làm việc.

Sử dụng dụng cụ cách điện là yêu cầu bắt buộc để ngăn ngừa dòng điện truyền qua dụng cụ đến người sử dụng. Tất cả các dụng cụ cầm tay như tua vít, kìm, cờ lê phải là loại cách điện được chứng nhận (thường có ký hiệu 1000V). Dụng cụ cách điện giúp cô lập người thợ khỏi các bộ phận mang điện một cách hiệu quả.

Thao tác đúng kỹ thuật là nguyên tắc vàng, đòi hỏi người làm việc phải tuân thủ nghiêm ngặt hướng dẫn của nhà sản xuất và các quy trình an toàn đã được thiết lập. Mọi thao tác từ tháo lắp, kiểm tra, đến đấu nối phải được thực hiện cẩn thận, chính xác, tránh gây chạm chập hoặc hư hỏng thiết bị. Không được tự ý thay đổi cấu trúc hoặc bỏ qua các bước an toàn.

Làm việc theo nhóm, đặc biệt đối với các công việc phức tạp hoặc có rủi ro cao, là cần thiết để đảm bảo có người giám sát hoặc hỗ trợ kịp thời trong trường hợp khẩn cấp. Một người giám sát có kinh nghiệm có thể theo dõi quá trình làm việc, phát hiện các hành vi không an toàn, và sẵn sàng ứng phó nếu có sự cố xảy ra.

2.3. Sau khi làm việc

Sau khi hoàn thành công việc, kiểm tra lại toàn bộ hệ thống là bước cuối cùng nhưng không kém phần quan trọng để đảm bảo tất cả các kết nối đã đúng và an toàn trước khi cấp điện trở lại. Kỹ thuật viên cần kiểm tra lại các mối nối dây, siết chặt các ốc vít, đảm bảo không có dụng cụ hoặc vật lạ còn sót lại trong tủ điện, và xác minh rằng tất cả các nắp che, vỏ bảo vệ đã được lắp đặt đúng vị trí.

Loại bỏ LOTO và cấp điện trở lại phải tuân thủ một quy trình an toàn nghiêm ngặt để tránh tai nạn khi hệ thống được tái cấp năng lượng. Chỉ người đã đặt khóa LOTO mới được phép tháo khóa của mình. Trước khi cấp điện, cần thông báo cho tất cả những người liên quan, đảm bảo không có ai đang làm việc trên thiết bị. Sau đó, cấp điện theo trình tự ngược lại với quy trình ngắt điện, theo dõi hoạt động của biến tần và động cơ để đảm bảo không có sự cố.

3. Các Tính Năng An Toàn Tích Hợp Trên Biến Tần Hiện Đại

Biến tần hiện đại được trang bị nhiều tính năng an toàn tích hợp, không chỉ bảo vệ thiết bị mà còn nâng cao đáng kể mức độ an toàn cho người vận hành và hệ thống. Các chức năng này được thiết kế theo các tiêu chuẩn an toàn quốc tế.

Chức năng dừng an toàn mô-men xoắn (STO – Safe Torque Off) là một tính năng an toàn cơ bản và quan trọng, đảm bảo động cơ không tạo ra mô-men xoắn ngay cả khi có lệnh chạy. Khi chức năng STO được kích hoạt (thường thông qua một tín hiệu an toàn từ PLC hoặc nút dừng khẩn cấp), biến tần sẽ ngắt nguồn cấp tới động cơ một cách an toàn, loại bỏ hoàn toàn khả năng động cơ di chuyển, bất kể trạng thái của các lệnh điều khiển khác. STO giúp ngăn chặn khởi động ngoài ý muốn, STO bảo vệ nhân sự khi bảo trì máy móc.

Chức năng dừng an toàn (SS1, SS2 – Safe Stop 1, 2) cung cấp các mức độ dừng an toàn khác nhau cho động cơ, phù hợp với các yêu cầu ứng dụng đa dạng. SS1 (Safe Stop 1) đảm bảo động cơ dừng theo một đường dốc được kiểm soát (ví dụ: giảm tốc đến 0) và sau đó kích hoạt STO khi động cơ đã dừng. SS2 (Safe Stop 2) cũng đảm bảo động cơ dừng theo đường dốc được kiểm soát nhưng sau đó giám sát vị trí dừng của động cơ để đảm bảo nó không di chuyển. Các chức năng này là cần thiết, các chức năng này tăng cường an toàn máy móc.

Giám sát tốc độ an toàn (SLS – Safely Limited Speed) là một tính năng cho phép động cơ hoạt động ở tốc độ giới hạn an toàn, ngăn chặn vượt quá tốc độ nguy hiểm. Khi SLS được kích hoạt, biến tần sẽ giám sát chặt chẽ tốc độ của động cơ và đảm bảo rằng nó không vượt quá một ngưỡng tốc độ an toàn đã được cài đặt. Nếu tốc độ vượt quá giới hạn, biến tần sẽ tự động giảm tốc hoặc dừng động cơ. SLS hữu ích cho các ứng dụng cần bảo trì khi máy vẫn đang chạy nhưng ở tốc độ thấp, SLS giảm thiểu rủi ro.

Các mạch bảo vệ nội bộ của biến tần, như bảo vệ quá tải, ngắn mạch, quá áp, và quá nhiệt, cũng là một phần không thể thiếu của hệ thống an toàn tổng thể. Những tính năng này, đã được đề cập chi tiết trong bài viết trước, không chỉ bảo vệ biến tần và động cơ khỏi hư hỏng mà còn gián tiếp bảo vệ người vận hành bằng cách ngăn chặn các sự cố nghiêm trọng có thể dẫn đến cháy nổ hoặc hư hại cấu trúc.

Thiết kế vỏ bảo vệ (IP rating) của biến tần cũng đóng góp vào an toàn bằng cách bảo vệ các linh kiện bên trong khỏi bụi và nước, giảm nguy cơ chạm chập và hư hỏng. IP rating (Ingress Protection rating) chỉ ra mức độ bảo vệ của vỏ thiết bị chống lại sự xâm nhập của vật rắn (bụi) và chất lỏng (nước). Biến tần có IP rating cao (ví dụ: IP54, IP65) phù hợp với môi trường công nghiệp khắc nghiệt, nơi có nhiều bụi bẩn hoặc độ ẩm cao, giúp duy trì hiệu suất và an toàn của thiết bị.

Bảng: Các Tính Năng An Toàn Tích Hợp Chính Trên Biến Tần

Tính Năng An Toàn	Mô Tả Chức Năng	Lợi Ích An Toàn Chính
STO (Safe Torque Off)	Ngắt nguồn cấp tới động cơ một cách an toàn, loại bỏ mô-men xoắn.	Ngăn chặn khởi động ngoài ý muốn, bảo vệ nhân sự khi bảo trì.
SS1 (Safe Stop 1)	Dừng động cơ theo đường dốc được kiểm soát, sau đó kích hoạt STO.	Dừng máy an toàn trong các tình huống khẩn cấp, giảm nguy cơ va chạm.
SS2 (Safe Stop 2)	Dừng động cơ theo đường dốc được kiểm soát và giám sát vị trí dừng.	Đảm bảo động cơ dừng và giữ nguyên vị trí, tăng cường an toàn cho các ứng dụng cần độ chính xác.
SLS (Safely Limited Speed)	Giới hạn tốc độ động cơ trong một ngưỡng an toàn đã cài đặt.	Cho phép làm việc an toàn gần máy đang chạy ở tốc độ thấp, giảm rủi ro tai nạn.
Các mạch bảo vệ nội bộ	Bảo vệ quá tải, ngắn mạch, quá áp, quá nhiệt, mất pha, lỗi nối đất.	Ngăn ngừa hư hỏng thiết bị, cháy nổ, giật điện, gián tiếp bảo vệ người vận hành.
IP Rating	Mức độ bảo vệ vỏ biến tần chống bụi và nước.	Giảm nguy cơ chạm chập, tăng tuổi thọ thiết bị, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.

4. Đào Tạo, Chứng Nhận và Tuân Thủ Quy Định

Tầm quan trọng của đào tạo chuyên sâu không thể bị đánh giá thấp, bởi lẽ nó đảm bảo rằng mọi nhân sự làm việc với biến tần đều có kiến thức và kỹ năng cần thiết để thực hiện công việc một cách an toàn. Đào tạo phải bao gồm lý thuyết về điện, cấu tạo và nguyên lý hoạt động của biến tần, nhận diện các mối nguy hiểm, quy trình LOTO, sử dụng PPE, và các quy trình khẩn cấp. Đào tạo thường xuyên là bắt buộc, đào tạo thường xuyên cập nhật kiến thức.

Việc sở hữu các chứng nhận an toàn điện là minh chứng cho năng lực và sự tuân thủ các tiêu chuẩn an toàn của kỹ thuật viên. Các chứng chỉ như Chứng nhận an toàn điện công nghiệp, hoặc các chứng chỉ liên quan đến NFPA 70E (Standard for Electrical Safety in the Workplace) là cần thiết. Chứng nhận đảm bảo kỹ năng, chứng nhận đảm bảo tuân thủ.

Tuân thủ các tiêu chuẩn và quy định an toàn là một yêu cầu pháp lý và đạo đức, đảm bảo môi trường làm việc an toàn cho tất cả mọi người. Các tiêu chuẩn quốc tế như OSHA (Occupational Safety and Health Administration) tại Mỹ, NFPA 70E về an toàn điện tại nơi làm việc, IEC (International Electrotechnical Commission) về an toàn thiết bị điện, và các tiêu chuẩn quốc gia như TCVN (Tiêu chuẩn Việt Nam) là những kim chỉ nam cho việc thiết lập và duy trì an toàn điện. Tuân thủ quy định là bắt buộc, tuân thủ quy định bảo vệ người lao động.

Xây dựng một văn hóa an toàn tại nơi làm việc là yếu tố then chốt để đảm bảo rằng mọi cá nhân đều coi trọng an toàn và thực hiện các biện pháp phòng ngừa một cách tự giác. Văn hóa an toàn bao gồm việc khuyến khích báo cáo các tình huống nguy hiểm, tổ chức các buổi huấn luyện định kỳ, cung cấp đầy đủ PPE và dụng cụ an toàn, và có sự cam kết mạnh mẽ từ ban lãnh đạo. Văn hóa an toàn thúc đẩy hành vi an toàn, văn hóa an toàn giảm thiểu tai nạn.

Các Tiêu Chuẩn và Quy Định An Toàn Điện Quan Trọng:

• OSHA (Occupational Safety and Health Administration): Cơ quan quản lý an toàn và sức khỏe nghề nghiệp của Hoa Kỳ, đặt ra các tiêu chuẩn an toàn cho người lao động.
• NFPA 70E (Standard for Electrical Safety in the Workplace): Tiêu chuẩn của Hiệp hội Phòng cháy Quốc gia Hoa Kỳ, cung cấp hướng dẫn chi tiết về an toàn điện tại nơi làm việc, bao gồm các yêu cầu về PPE và quy trình LOTO.
• IEC (International Electrotechnical Commission): Tổ chức quốc tế phát triển các tiêu chuẩn cho tất cả các công nghệ điện, điện tử và liên quan, bao gồm các tiêu chuẩn về an toàn của thiết bị điện.
• TCVN (Tiêu chuẩn Việt Nam): Các tiêu chuẩn quốc gia của Việt Nam về an toàn điện và an toàn lao động, cần được tuân thủ trong mọi hoạt động sản xuất công nghiệp.
• Các quy định nội bộ của công ty: Mỗi doanh nghiệp cần xây dựng các quy trình và hướng dẫn an toàn riêng, phù hợp với đặc thù hoạt động và các tiêu chuẩn chung.

5. Câu Hỏi Thường Gặp (FAQs)

5.1. Điện tích dư trên biến tần tồn tại trong bao lâu?

Thời gian tồn tại của điện tích dư trên tụ điện DC Bus của biến tần phụ thuộc vào công suất biến tần và thiết kế mạch xả bên trong. Đối với biến tần công suất nhỏ, thời gian này có thể chỉ vài giây đến vài phút. Với biến tần công suất lớn, điện áp dư có thể kéo dài hàng chục phút. Luôn kiểm tra bằng thiết bị đo trước khi chạm vào.

5.2. Làm thế nào để chọn PPE phù hợp khi làm việc với biến tần?

Việc chọn PPE phù hợp phải dựa trên đánh giá rủi ro hồ quang điện và mức điện áp làm việc. Cần tham khảo các tiêu chuẩn như NFPA 70E để xác định mức độ bảo vệ cần thiết (ví dụ: Cal/cm² cho quần áo chống hồ quang). Luôn sử dụng găng tay cách điện, kính bảo hộ, quần áo chống hồ quang và giày cách điện được chứng nhận.

5.3. Biến tần có chức năng tự bảo vệ có cần thêm biện pháp an toàn bên ngoài không?

Mặc dù biến tần có nhiều tính năng bảo vệ nội bộ (quá tải, ngắn mạch, v.v.) và các chức năng an toàn như STO, SS1, nhưng việc lắp đặt thêm các thiết bị bảo vệ bên ngoài như cầu chì, aptomat, rơle nhiệt, và đặc biệt là các thiết bị bảo vệ chống sét lan truyền (SPD) vẫn được khuyến nghị. Các thiết bị này cung cấp thêm lớp bảo vệ cho toàn bộ hệ thống và tuân thủ các quy định an toàn tổng thể.

5.4. Hồ quang điện là gì và làm thế nào để phòng tránh?

Hồ quang điện là hiện tượng phóng điện đột ngột qua không khí giữa hai điểm có điện thế khác nhau, tạo ra nhiệt độ cực cao, áp suất lớn và bức xạ mạnh. Để phòng tránh, cần tuân thủ nghiêm ngặt quy trình LOTO, sử dụng PPE chống hồ quang phù hợp, sử dụng dụng cụ cách điện, và thực hiện mọi thao tác theo đúng kỹ thuật và quy trình an toàn đã được đào tạo.

6. Kết Luận

An toàn điện khi làm việc với biến tần là một yếu tố không thể thiếu trong mọi hoạt động sản xuất công nghiệp, đòi hỏi sự hiểu biết sâu sắc về các mối nguy hiểm tiềm ẩn và việc tuân thủ nghiêm ngặt các nguyên tắc an toàn. Từ việc nhận diện nguy cơ điện áp cao, điện tích dư, sóng hài, hồ quang điện, đến việc thực hiện quy trình LOTO và sử dụng PPE phù hợp, mỗi bước đều đóng góp vào việc bảo vệ tính mạng con người và sự toàn vẹn của hệ thống. An toàn là trách nhiệm chung, an toàn là mục tiêu hàng đầu. Trách nhiệm đảm bảo an toàn không chỉ thuộc về cá nhân người lao động mà còn là của toàn bộ tổ chức, từ ban lãnh đạo đến các cấp quản lý và giám sát. Tổ chức cần đầu tư vào đào tạo chuyên sâu, cung cấp đầy đủ thiết bị bảo hộ và dụng cụ cách điện, và xây dựng một văn hóa an toàn vững mạnh. Việc này tạo ra một môi trường làm việc an toàn, việc này giảm thiểu rủi ro tai nạn.
